Sujet : chaudiere GPL + Cumulus + bouclage sanitaire

Bonjour,

je suis en train de refaire mon installation et souhaiterais vous soumettre mon schéma pour approbation.

1) le duo chaudière cumulus est il juste

2) le bouclage est-il juste ?

3) est-il possible de n'utiliser qu'un seul groupe de securité et de le déporté ?

4) ai-je pensé a tous les éléments nécessaires à la maintenance ?

Remarque: le circulateur Salmson Thermo'Clock posséde déjà un clapet et une vanne intégré.


Re : chaudiere GPL + Cumulus + bouclage sanitaire

quel mode de fonctionnement cherchez vous?
production faite par la chaudière et accumulé par le ballon
chaudière en hiver et ballon en ete.

Sans plus de details on ne pourra pas vous aider

3

Re : chaudiere GPL + Cumulus + bouclage sanitaire

Bonjour Hel-Homari,

oui, ce serait pour une utilisation chaudière en hiver, ballon en été

Re : chaudiere GPL + Cumulus + bouclage sanitaire

Bonjour.

Le duo est juste mais on peut mieux faire, on peut faire de manière a ce que l'eau circule dans l’appareil qui est arrêté afin de ne pas laisser l'eau stagner dedans pendant la période d’arrêt..

Le bouclage est correct mais ne fonctionne pas sur la chaudière, il faut que l'eau soit accumulé (ballon) pour qu'il fonctionne.

Le groupe de sécurité sur la chaudière n'est pas necessaire sauf si elle a un ballon intégré.
Je pense que les éléments nécessaires sont présents.

Jetez un œil dans cette discussion elle donne accès a plusieurs schémas qui peuvent vous intéresser

5 Dernière modification par wag71 (24-07-2015 10:10:28)

Re : chaudiere GPL + Cumulus + bouclage sanitaire

et comment procéder pour faire circuler dans les deux en même temps?

de plus j'ai lu qu'il était interdit de placer une vanne entre le cumulus et le groupe de sécurité (ce que je comprend) mais dans ce cas comment séparé les deux circuits


Autre chose:
Je ne parviens pas a mettre une image dans cette réponse, on ne peux mettre des images que lorsqu'on crée un post ?

6

Re : chaudiere GPL + Cumulus + bouclage sanitaire

Bonjour.

Autant pour moi, en effet le vanne juste avant le ballon est interdite, elle doit se situer sur le tuyau du bouclage.
Pour insérer une image dans un post, il faut cliquer dans le lien "Joignez une image a votre message" sous le cadre de saisie de texte.
Suivre les indications  et collez le code obtenu dans  votre message.
Si vous rencontrez des difficultés envoyez l'image par mail a webmaster(at)plombiers-reunis.com puis on la mettra en ligne a votre place.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

7

Re : chaudiere GPL + Cumulus + bouclage sanitaire

ça donne donc ça ? Mais je ne vois toujours pas comment ne pas laisser de l'eau stagné que ce soit dans le ballon du cumulus ou de la chaudière ?



8

Re : chaudiere GPL + Cumulus + bouclage sanitaire

Bonjour.

Moi ça me parait bien.

Il est tout a fait possible de faire l'eau passer dans l'eau ou l'autre appareil avant d’être réchauffé, mais il faut faire des bi-passes entre eau chaude et eau froide, ce n'est pas évident puis ce n'est pas automatique il faut fermer et ouvrir des vannes a chaque changement de mode de production, il y a deja un schéma sur une chaudière de sol,  quelque par sur le forum mais je ne sais plus ou exactement.

Cette méthode est déconseillé avec des chaudières a production instantanées car elles limitent beaucoup le débit, donc il est dommage d'avoir un ballon avec un débit limité par la chaudière.

Je dois vous dire que le bouclage n'est pas possible sur les chaudières sauf si elle ont un ballon integré, toute chaudière qui s'alume avec le débit d'eau n'est pas compatible avec le bouclage.

J'ai cherché et j'ai trouvé, le dessin n'est pas le même que pour vous mais le principe reste complétement identique.
Regardez dans cette discussion au message n°9
https://plombiers-reunis.com/post4558.html#p4558

Si besoin on peut ajuster  avec vous et corriger

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9

Re : chaudiere GPL + Cumulus + bouclage sanitaire

ma chaudière GPL possède un ballon intégré de 60L ce fonctionnement est-il tout de même envisageable ? (le chauffe eau éléctrique est un 300L, car j'ai 4 enfants)

10

Re : chaudiere GPL + Cumulus + bouclage sanitaire

Re.

Donc voici les informations manquantes.
Dans ce cas precis il est imperatif de garder le groupe de sécurité a l'arrivé de chaudière.

Votre chaudière avec son ballon incorporé peut vous fournir autant d'eau chaude que le ballon de 300litres.
La production par chaudière est moins cher qu’électrique, a votre place je garderais toujours la chaudière sans ballon ou alors avec un ballon plus important.

Même si vous ne vous servez pas de la chaudière en été vous devez toujours payer l'abonnement gaz, donc je ne sais pas si vous faites une bonne affaire.

Je vais quand même essayer de vous faire un schéma de raccordement.... un peut de patience ça va arriver.... peut être demain.

Édition =  Je ne suis pas sur que le gaz coute moins cher car j'avais pas vu qu'il s'agit du GPL.

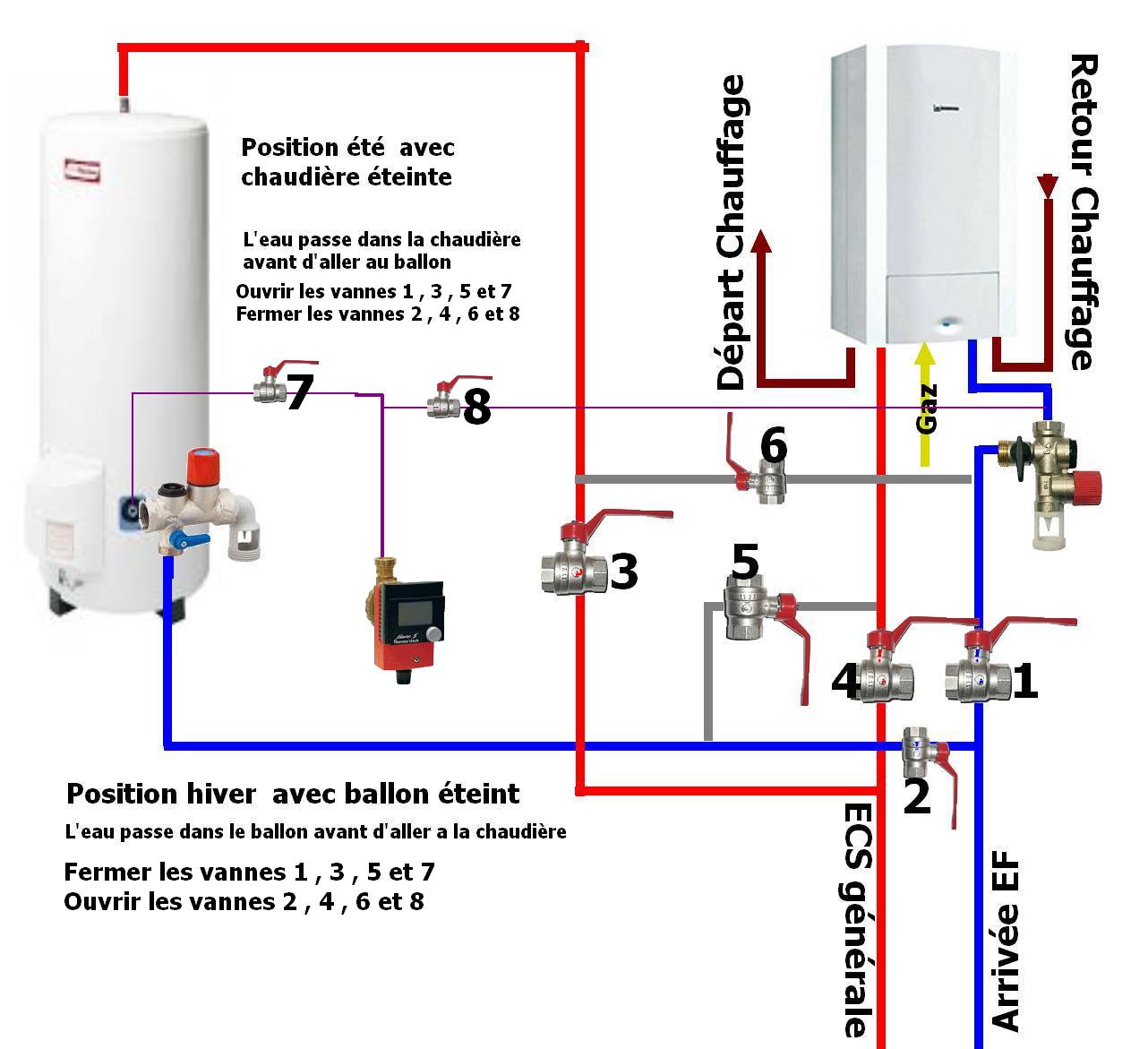

Édition 2= Ajout d'un schéma de base

Voici deja une première approche, n'oubliez pas de faire de manière a laisser le minimum d'eau stagnante dans les tuyaux, ceci est une invention maison, vous ne verrez jamais ce montage, car il n'est pas courant de d'utiliser les deux type de production en série, generalement c'est l'un ou l'autre.

On reste disponibles pour des éventuelles question et explications, cependant nous sommes en période de vacances, donc les réponses peuvent prendre jusqu’à 24 voir 48 heures.

Sujets pièces jointes

Chaudière et ballon simultanées.jpg, 126.07 kb, 1282 x 1171
Chaudière et ballon simultanées.jpg 126.07 kb, 714 téléchargements depuis. 27-07-2015
