conception de mon installation en multicouche (Page 6 sur 8)

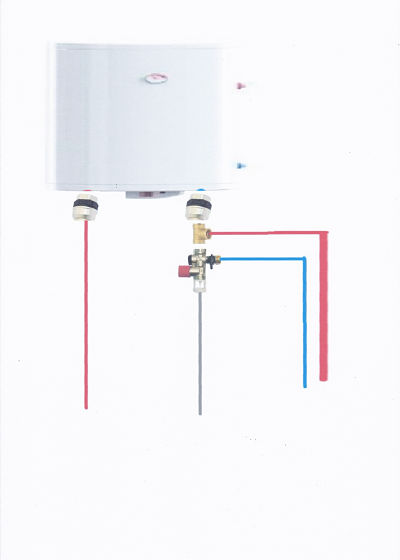

J'ai bien vu votre croquis et je persiste a dire qu'il est incompatible.

Pour que ça fonctionne convenablement il faut pouvoir injecter de l'eau du bouclage sur l'arrivé eau froide qui alimente la vanne thermostatique.
Dans votre cas c'est impossible.

Si vous raccordez tel que vous avez dessiné vous allez bousiller la vanne assez rapidement car la vanne ne pourra pas régler la température de sortie.

Mais en plus l'eau va boucler a la température du chauffe-eau, donc la vanne deviens inutile.

N'oubliez pas que pour que la vanne fonctionne il faut pouvoir ajouter de l'eau froide a la sortie d'eau chaude afin d'obtenir de l'eau mitigé a la bonne température.
Dans le bouclage l'eau passe dans la vanne sans pouvoir ajouter de l'eau froide vu qu'il n'y a pas de tirage.

Bonjour.

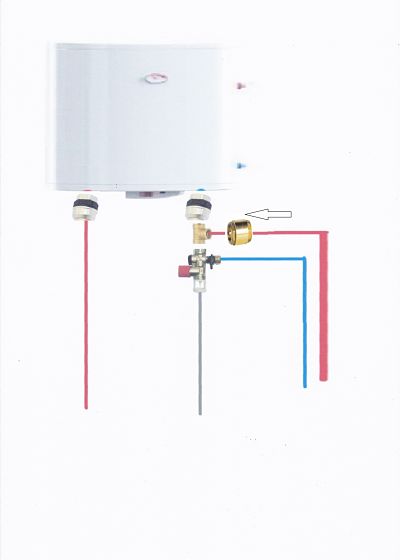

Le clapet anti-retour sur l'eau froide ne sers a rien vu que le groupe fait deja cette fonction.
Le clapet se pose plutôt sur l'arrivé du bouclage pour éviter que l'eau froide puisse aller sur le bouclage en sens inverse.

Il est dommage d'utiliser le groupe avec limitateur intégré, qui coute terriblement cher, moi je prendrais les deux appareils (groupe et limitateur) dissociés de manière a pouvoir faire ce que vous aviez prévu dés le départ.

Les raccords diélectrique se posent généralement sur la sorties d'eau chaude si vous n'avez pas de bouclage et sur les deux si vous avez un bouclage.

Dans ce lien il y a une image avec un dessin de bouclage très détaillé : https://plombiers-reunis.com/post12494.html#p12494

sur ce schéma il manque un clapet anti-retour sur la boucle pour que l'eau froide ne puisse pas aller a contresens sur la boucle.

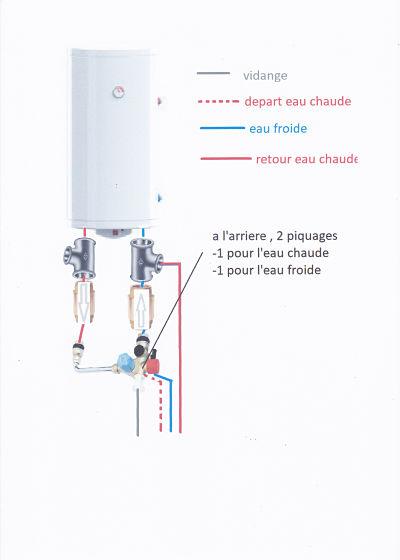

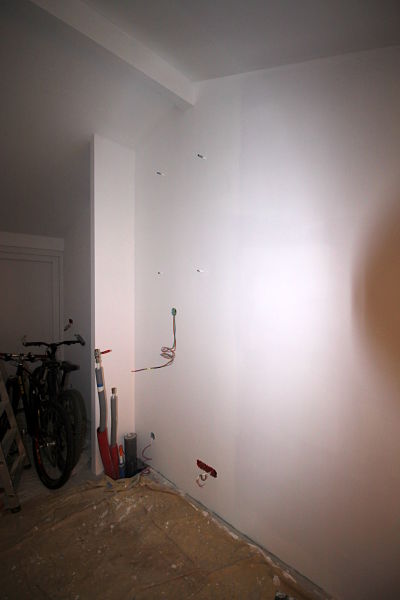

Re , je pense que maintenant mon schéma es bon  , par contre je m'interroge au sujet de comment
lever le ballon .
J ai vu sur le net que certains montent un coude ou un té prolongé d'un bout de tube sur les tubes EC et EF du ballon afin de faire des poignées , ont risque pas d'abimer le ballon de cette façon ?

Pour le circulateur , bien que c'est plus de la plomberie , j ai mon tableau en HAGER , le circulateur est alimenté par 2 fils
P + N  , pas de terre de nécessaire selon la notice , fils en 1.5 ² , j ai le choix entre un disjoncteur 10A ou un 16A

lequel utiliser ?
