Sujet : Rénovation et extension de chauffage en cuivre dans une vielle maison

Bonjour à tous.

Je suis tout nouveau sur le forum, j'ai parcouru tout les posts sur les rénovations avant de vous posez cette question.
Je n'ai  trouvé que des réponses pour le multicouche.

Dans un premier temps je change tout les radiateurs en acier lamelle pas très esthétique et lourd du RDC. (je fais également un doublage en placo). Au premier étage il n'y avait aucune pièce donc pas de radiateur.

J'ai fais une étude de dimensionnement pour le RDC et le 1er étage. Avant de vous soumettre les questions sur le dimensionnement des tuyaux avec un plan.

J'ai une vielle chaudière de 27 KW Verneuil de Chauffage Francais. sortie 80 degrés, une maison qui n'était pas isolé mais qui va l'être avec de la laine de verre de 75 d’épaisseur et je me trouve en région Parisienne.

RDC

Salon V= 98.9 m3 ==> 4807 W
Ch1  V= 43.7 m3 ==> 2000 W
Ch2  V= 34.5 m3 ==> 1553 W
Cuisine  V= 56 m3 ==> 2500 W
SBD  V= 18 m3 ==> 870 W
Couloir  V= 14 m3 ==> 620 W

1er étage

Ch1  V= 39 m3 ==> 1170 W
Ch2  V= 39 m3 ==> 1170 W
Ch3  V= 39 m3 ==> 1170 W
Ch4  V= 91 m3 ==> 2800 W (dont un sdb)
SBD  V= 18 m3 ==> 870 W
pas de radiateur dans le couloir en haut

Je voulais savoir si ces dimensionnements vous paraissent correctes, merci pour vos réponses.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

2 Dernière modification par El-Homari (06-06-2014 17:46:26)

Re : Rénovation et extension de chauffage en cuivre dans une vielle maison

Certains sont surdimensionnés, d'autres sous-dimensionnés.

Rien qu'un faisant le calcul a 40W / m3.

Regarde cette page qui reponds parfaitement a tes questions:
http://www.blog.plombiers-reunis.com/in … -chaudiere

Moi aussi:  Je Suis Charlie
Vous n'êtes pas bricoleur, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Rénovation et extension de chauffage en cuivre dans une vielle maison

Bonjour El-Homari,

Merci pour votre réponse, j'ai utilisé une autre méthode de calcul voici le lien http://www.2027plomberie.com/les-dossie … allati.pdf
J 'avais pris un Ubat =1.5 pour le RDC et un Ubat=1 pour les combles qui sont mieux isolés.

Voici mon calcul avec votre lien :
J'ai utilisé 43 W/m3 pour le RDC et 40 W/m3 pour les combles:

RDC

Salon V= 104 m3 ==> 4450 W
Ch1  V= 45.6 m3 ==> 1960 W
Ch2  V= 36m3 ==> 1500 W
Cuisine  V= 58 m3 ==> 2400 W
SBD  V= 19 m3 ==> 820 W
Couloir  V= 14 m3 ==> 600 W

1er étage

Ch1  V= 39 m3 ==> 1560 W
Ch2  V= 39 m3 ==> 1560 W
Ch3  V= 39 m3 ==> 1560 W
Ch4  V= 91 m3 ==> 2650 W (dont une sdb)
SBD  V= 22 m3 ==> 880 W
pas de radiateur dans le couloir en haut

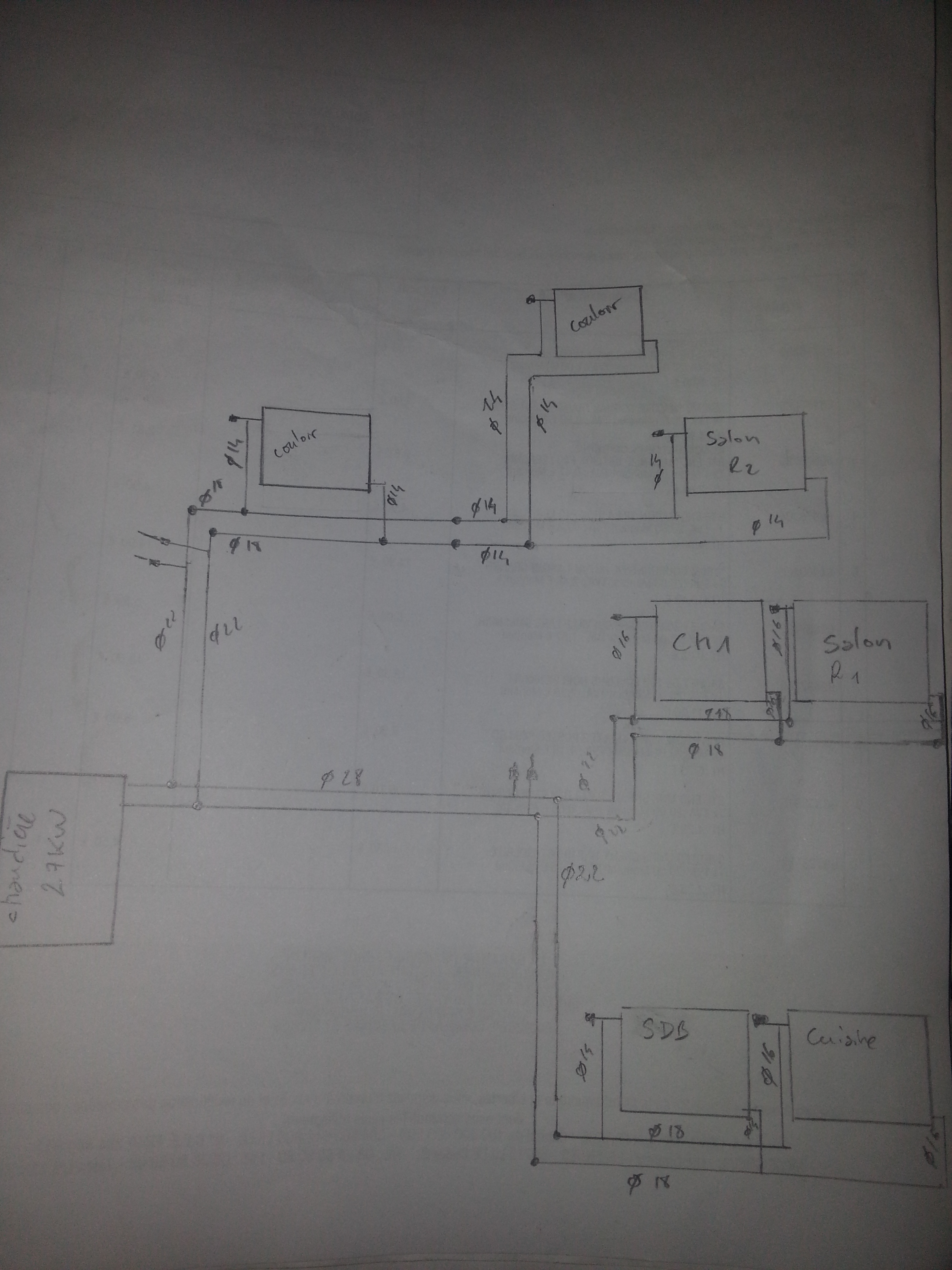

Et voici un croquis rapide de l'installation actuelle et je pense que les diamètres sont surdimensionnées, à laquelle il faudra rajouter les autres radiateurs de l'étage. Je veux ajouter ces radiateurs au niveau de chaque purgeurs.

Sujets pièces jointes

20140607_003923.jpg, 1.74 mb, 2448 x 3264
20140607_003923.jpg 1.74 mb, 184 téléchargements depuis. 07-06-2014

4 Dernière modification par poupouce5 (11-06-2014 10:44:04)

Re : Rénovation et extension de chauffage en cuivre dans une vielle maison

Bonjour,

Je reviens vers vous, est ce que vous pensez Mr El Homari ou une autre personne du forum que ces calculs sont corrects.
Et ainsi que ce schéma: vous semble t-il  correct? Ou il faut revoir l'installation déjà existante. Merci.
Bonne journée.

5

Re : Rénovation et extension de chauffage en cuivre dans une vielle maison

Moi je pense que c'est bien, vous pouvez même réduire les trois premières antennes.

Sdb et cuisine. piquage en 16 puis 14 après avoir alimenté le premier radiateur
Ch1 et salon 18 depuis la distribution puis 14 pour la chambre puis 16 pour le salon.
Puis les trois autres: 18 entre la distribution et la premier radiateur, 16 entre le premier et deuxième radiateur, puis 14 pour le dernier.

Si vous avez que ces radiateurs  utilisez du 22 a la place du 28, sinon laissez le 28.

Les calculs, s'il on été fait sur le modelè présent dans le lien c'est parfait.

Attention, les puissances annoncés dans les calculs sont pour un delta 50, mais de nous jours on utilises des delta moins importants, alors je préconise l’augmentation des puissances des radiateurs d'au moins 10%.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Rénovation et extension de chauffage en cuivre dans une vielle maison

Bonjour
si vous avez besoin d un coup de main
je suis bon bricoleur et vous être utile


c mieux que d essayer de la faire tout seul et de ne pas y arriver
Bon courage.......
