Sujet : Schéma plomberie

Bonjour à tous,

Après avoir creusé mes tranchées et posé mes évacuation, je m'attaque à l'alimentation de notre bergerie (https://plombiers-reunis.com/topic2769- … ation.html)

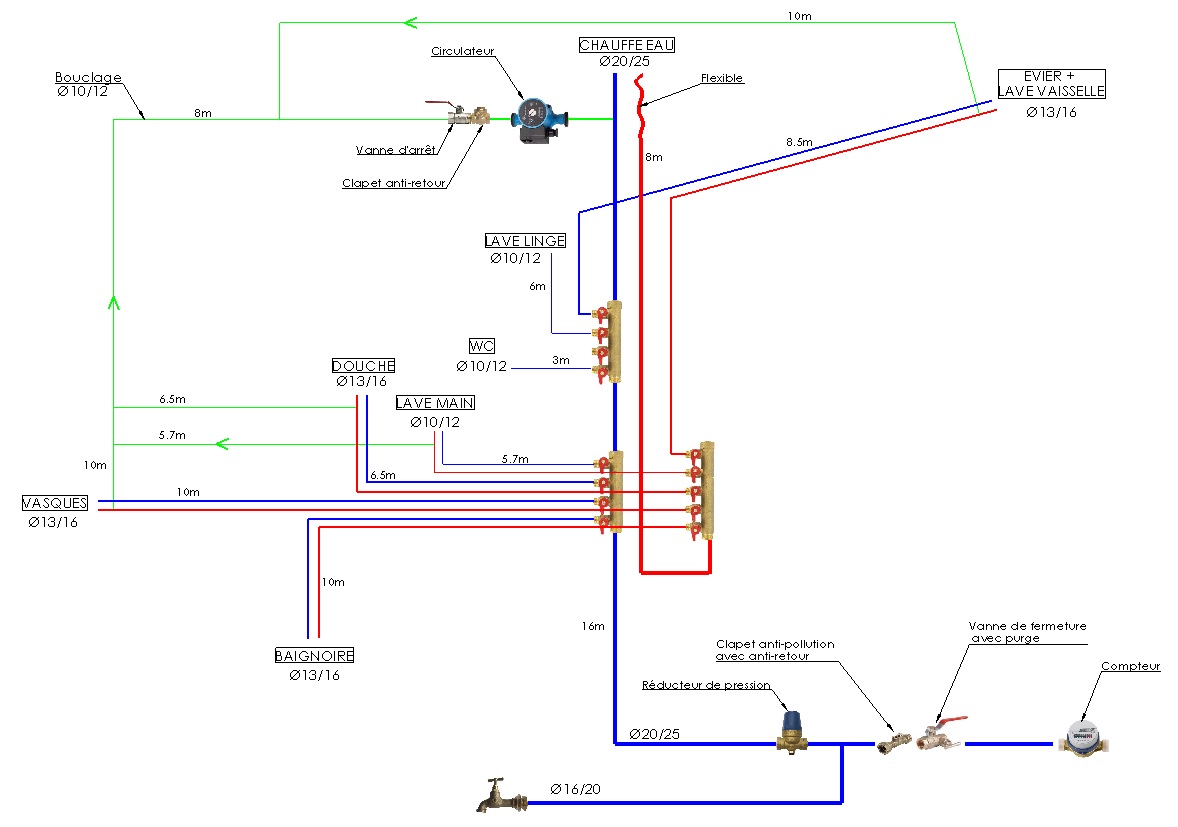

Voici donc le schéma général. Tous les tuyaux sont en PER et noyés dans la dalle à 12 cm de profondeur (sauf raccords bien sur), dois-je isoler les tuyaux d'eau chaude en plus de la gaine ?
Qu'en pensez-vous ? Y a t'il des changements à apporter ??
Que me conseillez vous pour la fourniture: grande distribution ou e-commerce ??
Merci

Sujets pièces jointes

Schéma plomberie-ind A.jpg, 118.18 kb, 1178 x 827
Schéma plomberie-ind A.jpg 118.18 kb, 432 téléchargements depuis. 27-01-2014

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

Re : Schéma plomberie

Je commence par l'eau chaude, et je vois que vous faites un bouclage suite a des point d'eau trop éloignés de la production, dans ce cas, il est indispensable d'isoler les tuyaux d'eau chaude dans sa totalité, particulièrement aux endroit ou l'eau circule, sinon votre eau chaude va se refroidir énormément.

En conséquence, l’isolation est plus efficace si elle est collé au tuyau, pour bien faire, le tuyau d'eau chaude ne devrais pas être gainé mais isolé.
Sur le bouclage, le clapet anti-retour doit de trouver en aval de la pompe, donc de l'autre coté.

Pour les fournitures, tout dépends.

Si vous êtes pro et vous savez faire une liste complète, il est plus avantageux d'acheter en ligne, autrement la grande distribution peut s’avérer plus avantageuse, si vous devez y retourner plusieurs fois.

Je vous conseille de faire une liste bien complète avant d'acheter, j'attire aussi votre attention sur le fait, que la grande distribution est souvent en rupture de stock de certaines pièces, donc prenez-vous a l'avance.

Il arrive aussi parfois, que les vendeurs cherchent a remplacer un pièce qu'ils n'ont pas en stock par deux autres pièces, si vous vous laissez prendre a ce jeu votre liste va être complétement fausse.

Re : Schéma plomberie

Bonsoir Alleauplombier,

Tout d'abord, un grand merci pour votre réponse.
Je vais donc apporter les modifs sur le bouclage suivant vos conseils.
L'isolation permet, comme la gaine, la dilatation du tuyau lorsque l'ensemble est noyé dans le béton, vous confirmez ??
Ensuite, est-que les diamètres sont bien dimensionnés ? surtout pour le bouclage et le chauffe eau ?
Manque t'il des vannes, des anti béliers,... ?

4

Re : Schéma plomberie

Manque une vanne a purge juste au piquage du robinet extérieur, il faut pouvoir vidanger la ligne en cas de gel.

Pour les diamètres, l'alimentation du ballon peut être en 16/20 a la place du 20/25, ainsi que pour la ligne d'eau chaude.
Je confirme que l'isolation permets aussi la dilatation des tuyaux.
Pour les vannes c'est au choix du client, vous en posez la ou vous voulez si vous sentez que c'est utile.

Le circulateur du bouclage doit être de qualité sanitaire, avec cors en laiton ou bronze, le circulateur chauffage n'est pas compatible.

Le reste est ok, mais vous pouvez utiliser du 13/16 de chaque cote du circulateur.

Re : Schéma plomberie

Bonsoir Dani,
Un très grand merci pour votre intervention.
J'ai bien pris note des vos remarques et je vais imédiatement apporter les modifs sur mon schéma.
J'ai une dernière question: si je passe le bouclage en Ø13/16, n'aurais-je pas un problème de débit au niveau du piquage du lave main qui lui est en Ø10/12 ???

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Schéma plomberie

Dans une installation on diminue ou ont augmente progressivement les diamètres selon les besoins.


Sur une bouclage avec plusieurs branches, on utilise des petites vannes sur chaque ligne, puis des ligne de petit diamètre, on agrandis alors le collecteur au fur e a mesure que l'ont collecte de points de retour.

C'est le même principe qu'une installation avec une nourrice, mais avec la circulation du flux inversé.
Vous pouvez même utiliser une nourrice pour votre bouclage.

Je conseille d'utiliser des vannes sur chaque ligne, ce qui permets de régler le flux sur telle ou telle ligne, comme ont fait sur une installation de chauffage... C'est exactement le même principe.

Re : Schéma plomberie

Bonsoir Dani,
Un grand merci pour vos réponses, cela me permet d'avancer plus rapidement sur mon choix de matériel et d'être sûr d'avoir une installation correcte ;-)
