Sujet : ventillation primaire

bonjour, meilleur veux pour 2014 , que du bonheur !!
je m’appelle Christophe, j'ai 40 ans , mécanicien et un-peu charpentier je retape une vieille ferme depuis 8 ans et j'en arrive (enfin !) a la plomberie

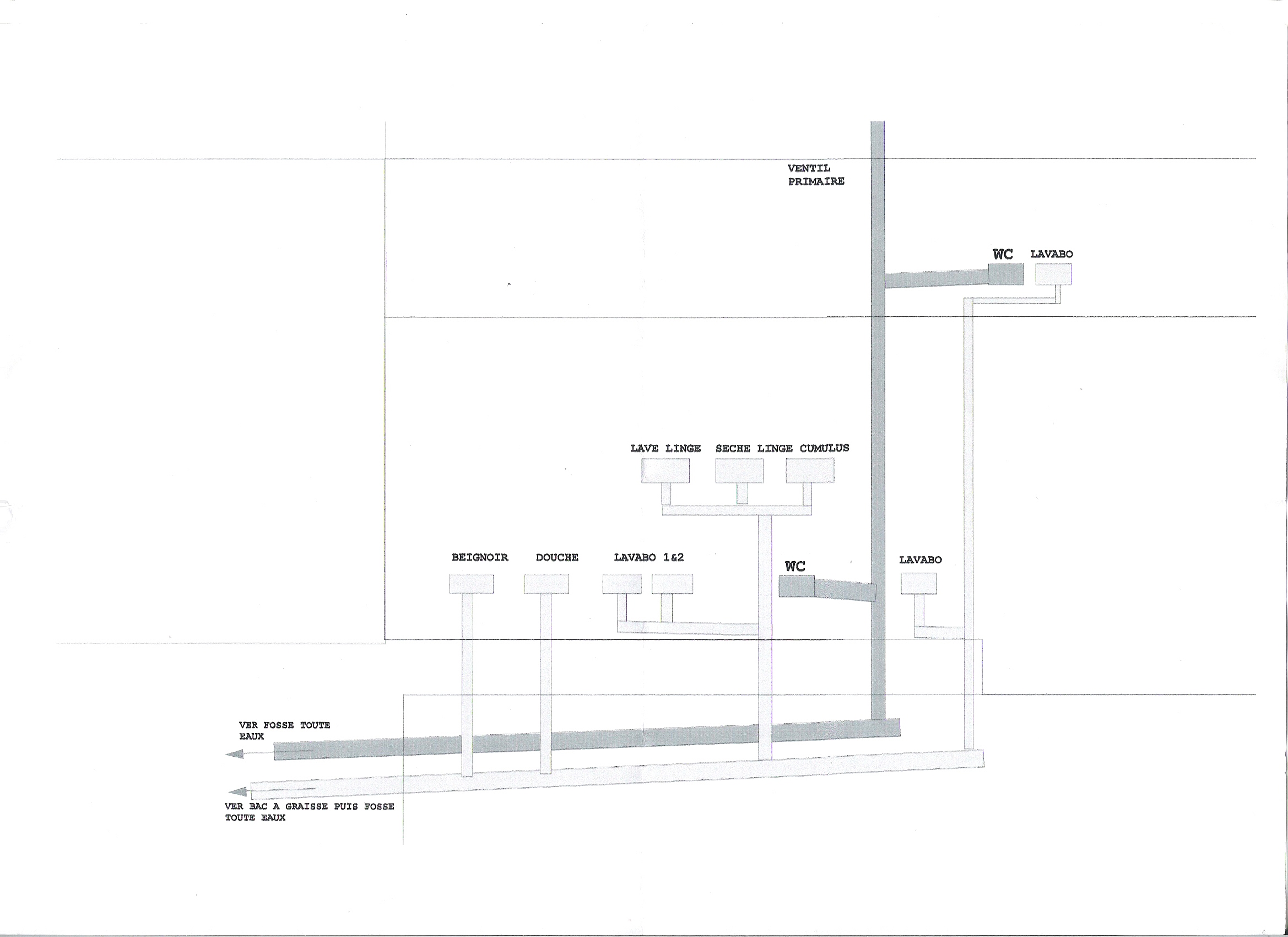

pourriez vous me donner votre avis sur mon circuit d’évacuation des eaux et notamment sur la ventile primaire, est t elle suffisante ?
-circuit gris foncé : WC uniquement  , D 100
-circuit gris claire :  eaux ménagère  , D 100 pour la parti "collecteur"en bas qui mène au bac a graisse, le reste en D 40 , ou 50 pour certaines parties ?
merci pour votre forum et vos réponses je l’espéré

Sujets pièces jointes

circuit evacuation eau usé.jpg, 378.68 kb, 2338 x 1700
circuit evacuation eau usé.jpg 378.68 kb, 354 téléchargements depuis. 01-01-2014

2

Re : ventillation primaire

Pour bien faire il faudrait monter la chute du lavabo en Ø50 en ventilation primaire.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : ventillation primaire

merci de ta réponse Niel, cette chute du lavabo en 50 , es-que je peu la repiquer sur la chute des WC en 100  juste au dessus du WC du haut ?
