Sujet : Plan réseau distribution eau Rénovation

Bonjour,

Dans le cadre de la rénovation que j'entreprends, je souhaiterai vous soumettre mon projet de réseau de distribution d'eau. Comme je pars de zéro et que je suis novice en la matière, merci de m'éclairer de vos conseils avisés !!

Je joins

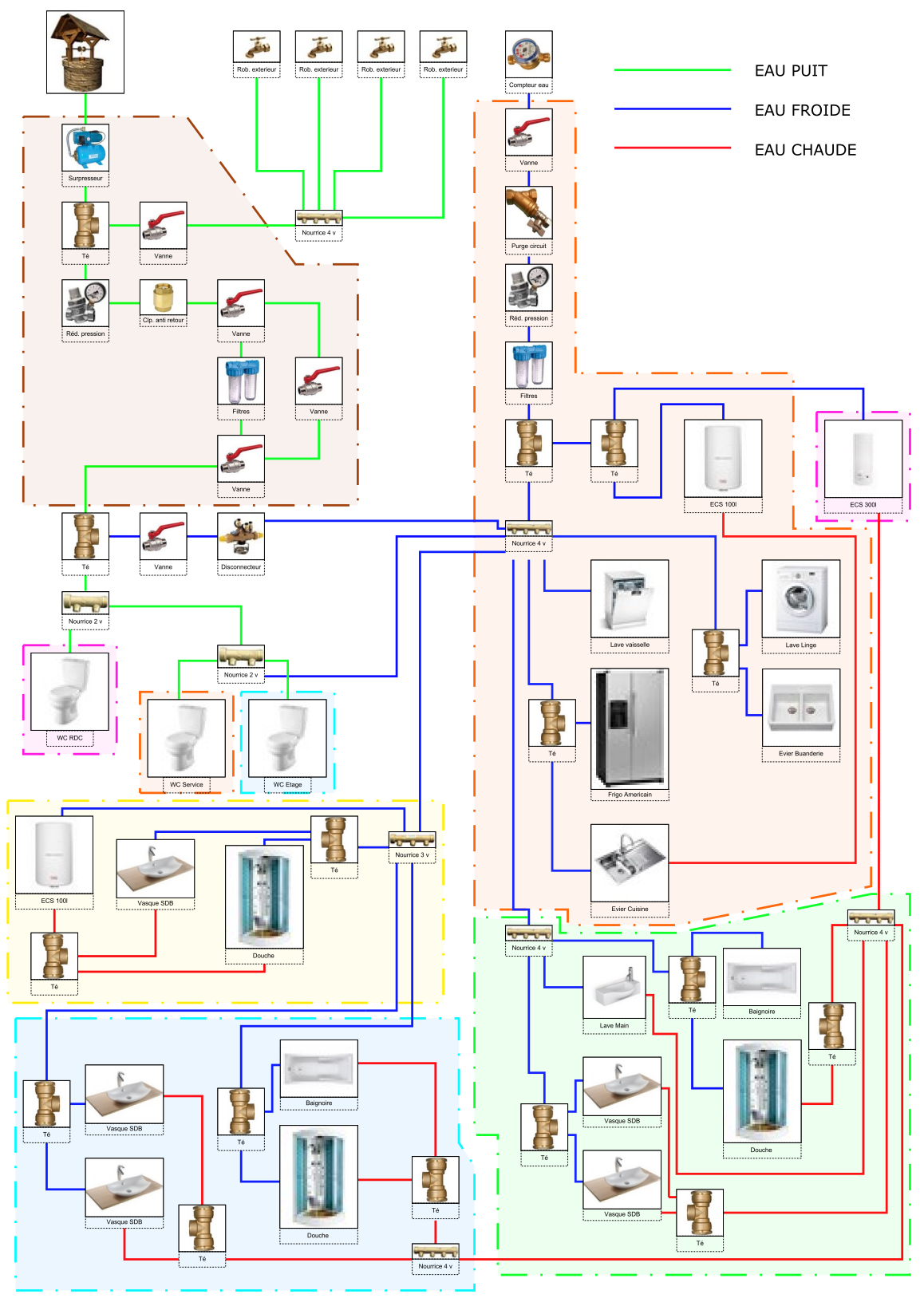

un plan du réseau (eau chaude, froide et eau du puit)

un plan du réseau avec diamètre prévu

Merci d'avance

Krone

Sujets pièces jointes

Plan plomberie 1.png, 702.56 kb, 1158 x 1637
Plan plomberie 1.png 702.56 kb, 1256 téléchargements depuis. 07-11-2013

Plan plomberie 2.png, 657.71 kb, 1158 x 1637
Plan plomberie 2.png 657.71 kb, 680 téléchargements depuis. 07-11-2013

2

Re : Plan réseau distribution eau Rénovation

Salut.

Votre installation est de taille importante d'ailleurs je vous félicite pour ces schémas.
Premièrement vous avez une double alimentation du réseau eau de pluie, supprimer la ligne qui parts vers les wcs et laissez seulement la ligne qui passe par le disconnecteur.

J'attire votre votre attention sur la non conformité de la disconnecteur qui doit obligatoirement être assuré par déconnexion par sur-verse "même si personnellement je trouve que cette solution est largement suffisante, je me doit de vous avertir".

Puis vous prévoyez un réducteur de pression sur l'arrivée principale, ce qui est très bien, mais soit vous installez un réducteur de très haut de gamme environ 300€ soit vous aurez une perte de charge  trop importante, dans le cas de plusieurs points d'eau en simultanés vous aurez des baisses de débit trop importantes, je vous conseille plutôt de diviser votre installation en deux ou trois partie puis utiliser un réducteur sur chaque partie.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Plan réseau distribution eau Rénovation

Niel a écrit:

Salut.

Merci Niel pour votre retour

Votre installation est de taille importante d'ailleurs je vous félicite pour ces schémas.
Premièrement vous avez une double alimentation du réseau eau de pluie, supprimer la ligne qui parts vers les wcs et laissez seulement la ligne qui passe par le disconnecteur.

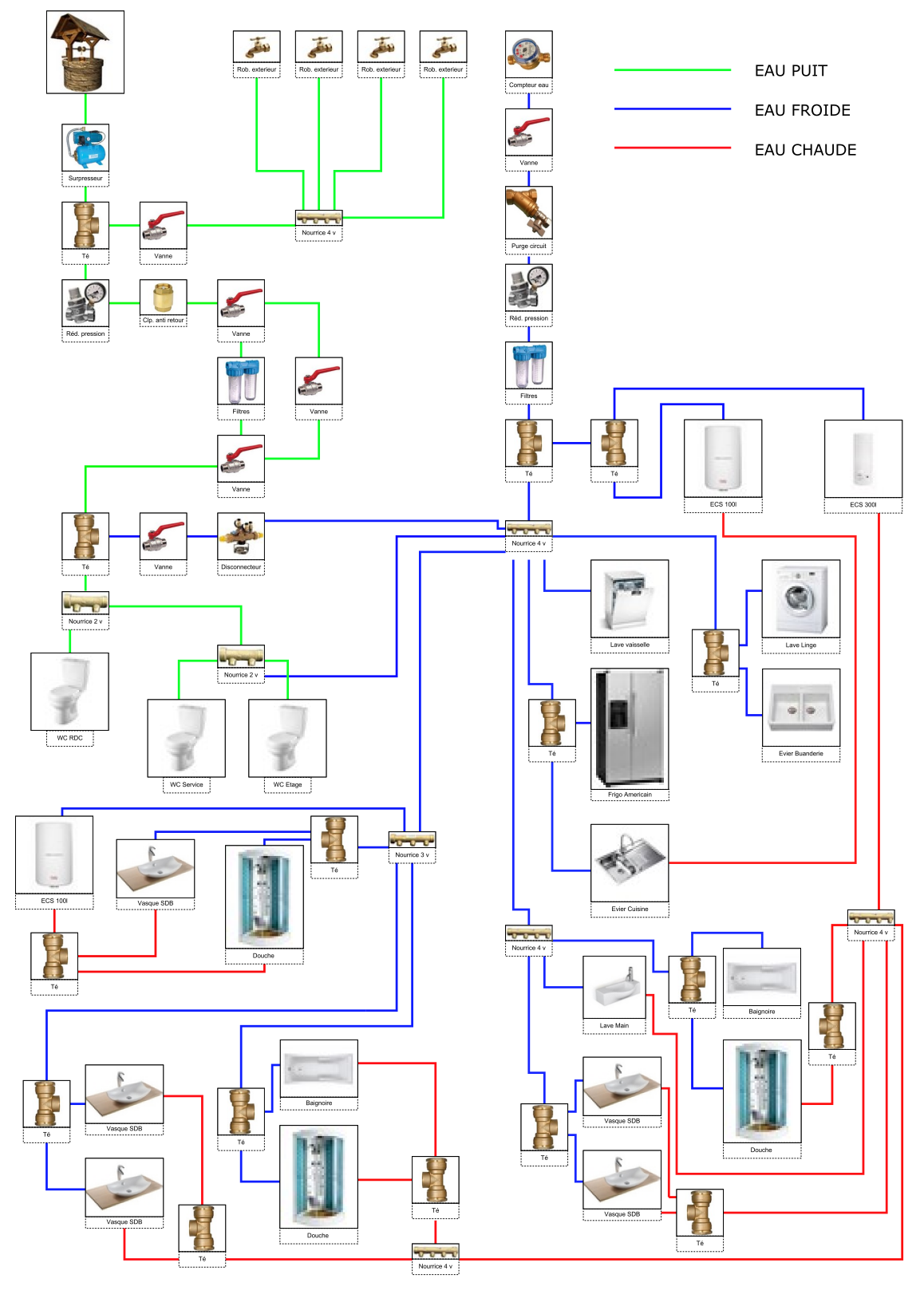

J'ai oubli une liaison vers un lave main du WC du RDC d'ou cette ligne. Je l'ai corrigé dans le schéma

J'attire votre votre attention sur la non conformité de la disconnecteur qui doit obligatoirement être assuré par déconnexion par sur-verse "même si personnellement je trouve que cette solution est largement suffisante, je me doit de vous avertir".

D'autant que je n'alimente que des WC !!

Puis vous prévoyez un réducteur de pression sur l'arrivée principale, ce qui est très bien, mais soit vous installez un réducteur de très haut de gamme environ 300€ soit vous aurez une perte de charge  trop importante, dans le cas de plusieurs points d'eau en simultanés vous aurez des baisses de débit trop importantes, je vous conseille plutôt de diviser votre installation en deux ou trois partie puis utiliser un réducteur sur chaque partie.

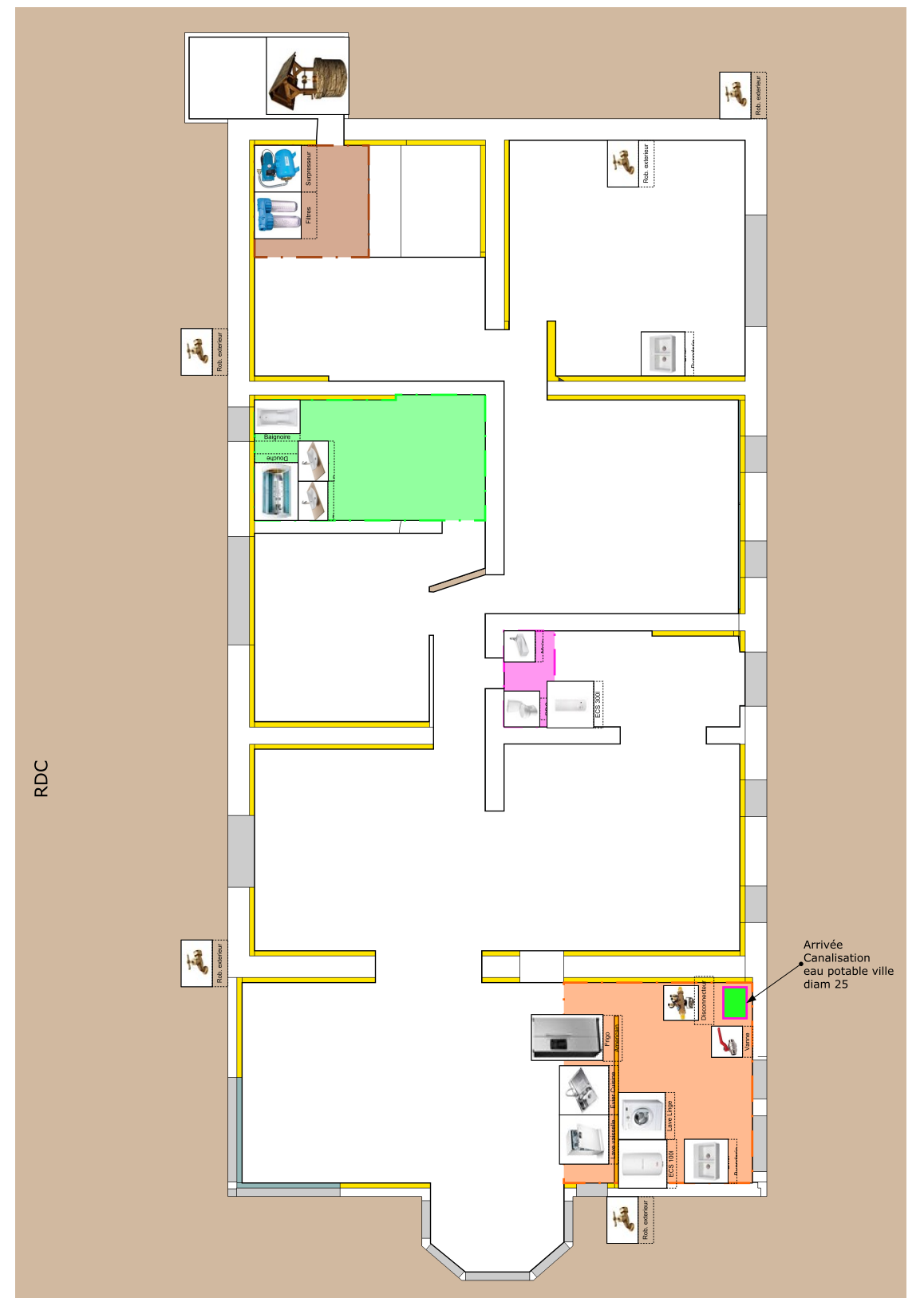

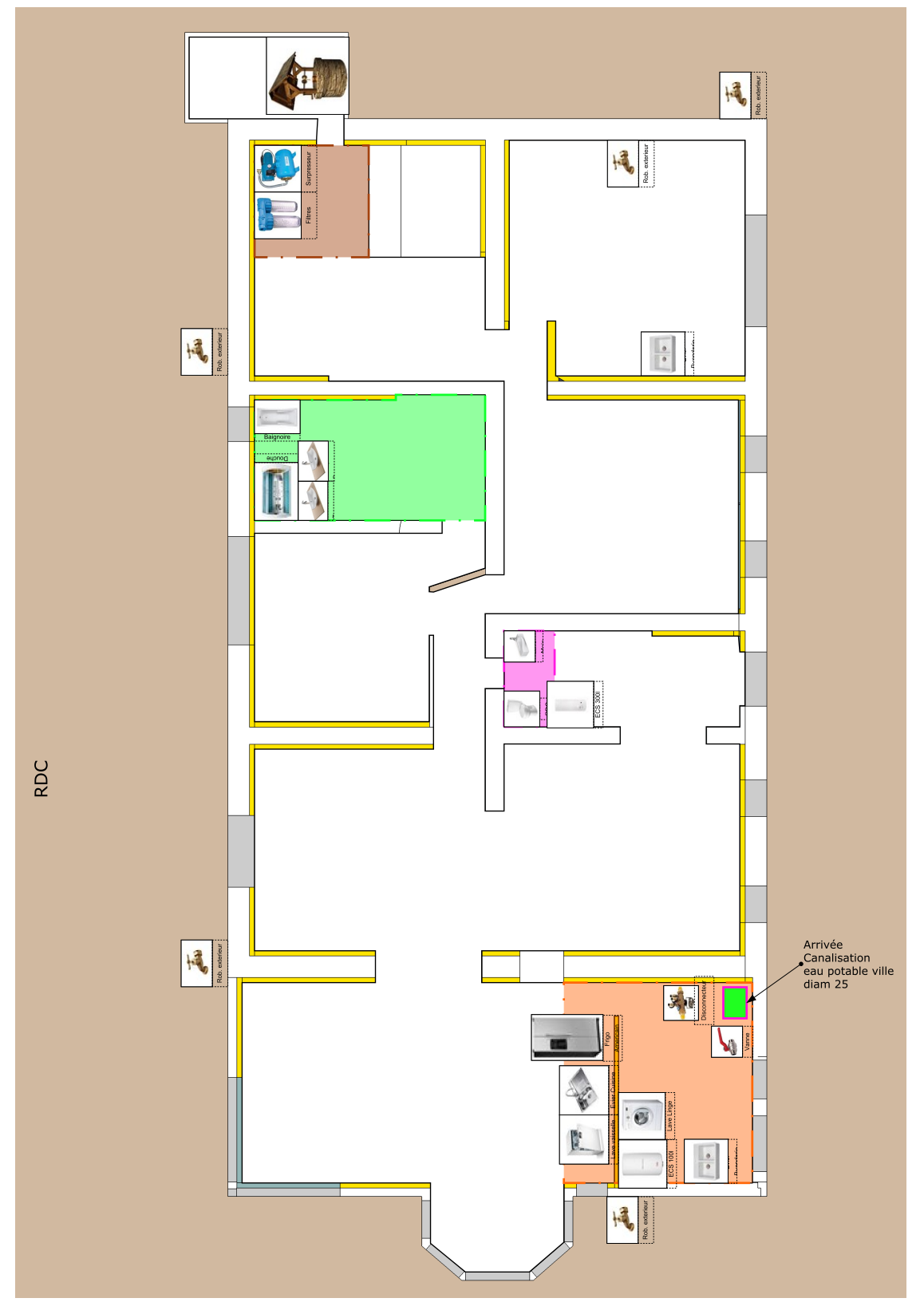

Je joins un plan de masse de l'installation pour vous faire une idée de l’implantation des éléments du réseau. La partie R+1 est prévisionnelle mais il faut que je la prévois dans le circuit.

Concernant les cumulus, est ce que ma solution avec des "T" est meilleure qu'un branchement en bout d'une nourrice ?

Faut-il que je prevois un circulateur pour la SDB du RDC (cumulus dans local WC du RDC), il y a à peu pres 10 m de distance ?

Merci

Krone

Sujets pièces jointes

Plan plomberie 3.png, 697.3 kb, 1158 x 1637
Plan plomberie 3.png 697.3 kb, 479 téléchargements depuis. 08-11-2013

Plan plomberie 4.png, 247.68 kb, 1158 x 1637
Plan plomberie 4.png 247.68 kb, 399 téléchargements depuis. 08-11-2013

Re : Plan réseau distribution eau Rénovation

Re,

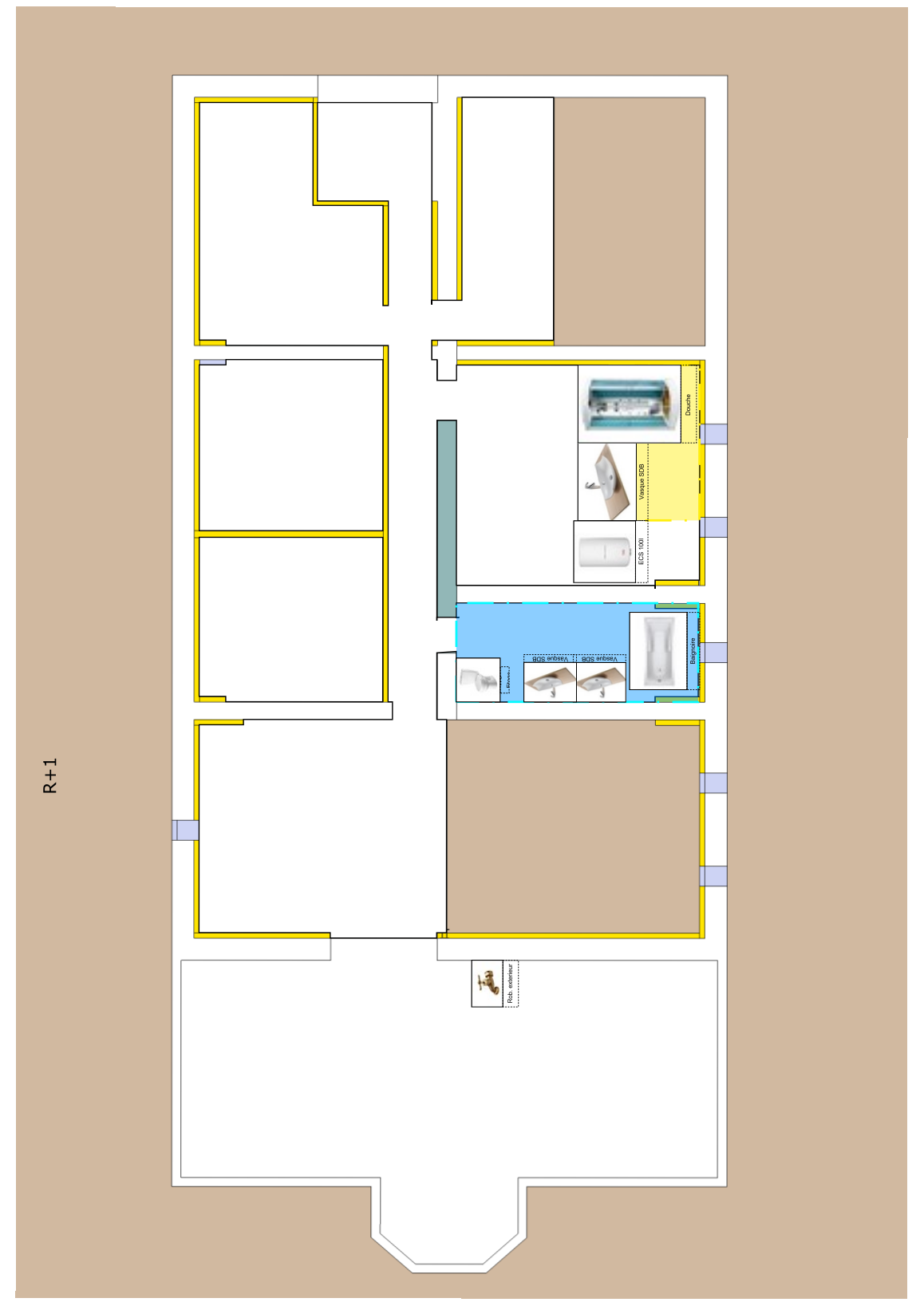

Apparemment je ne peux mettre que deux images par message, voici le plan manquant du R+1

Krone

Sujets pièces jointes

Plan plomberie 5.png, 205.96 kb, 1158 x 1637
Plan plomberie 5.png 205.96 kb, 353 téléchargements depuis. 08-11-2013

5

Re : Plan réseau distribution eau Rénovation

N'utilisez pas de réducteur de pression sur  l'eau de puits, la pression se régule directement sur le surpresseur au niveau du pressostat.

Le cumulus en zone jaune, doit être alimenté depuis le bout de nourrice, ainsi que chaque nourrice doit être alimenté depuis le bout de la précédente, ne pas brancher un tuyau de de Ø20 sur une sortie 15/21.

Le schéma tel que vous avez dessiné présente beaucoup plus de raccords, j'attire votre attention sur l'utilisation de raccords encastrés, il faut qu'ils soient sertis radial ou axial.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Plan réseau distribution eau Rénovation

Bonjour Niel,

Merci de votre réponse et désolé du retard de la réponse.

Voyez-vous des incohérences sur les diamètres des tubes ou sur les liaisons entre éléments de plomberie ? Y a -til moyen d'optimiser ce schéma ou avez-vous une méthodologie de tracage des réseaux d'alimentation en eau ?

Merci encore

Krone

Re : Plan réseau distribution eau Rénovation

La méthode de traçage est toujours la ligne la plus courte, comme souvent il est impossible de respecter cette méthode, il faut alors trouver le bon équilibre entre chemin court et facilité d'installation.

Pour les diamètres, je n'ais pas le temps de regarder, il y a beaucoup de question en attente et je suis seul pour assurer le suivi ce soir.

Inspirez vous de ces pages,
diamètres des réseaux.
diamètres des appareils sanitaires.

Schéma general
