Sujet : Passer un chauffe eau triphasé en monophasé

Bonjour tout le monde.
J'ai un chauffe eau ACI ATLANTIC Réf 051315 150 litres
Il était, jusqu'à maintenant,  connecté en triphasé
J'ai fait changer mon compteur EDF et suis en monophasé HC-HP mais depuis, il chauffe très mal. Il fait 1800 W et ne consomme que 300-350 Watts (conso en temps réel sur compteur) Nous ne sommes que 2 et le fonctionnement en heures creuses ne suffit pas à avoir de l'eau chaude pour 2 douches journalières (et une vaisselle). Alors qu'en tri, nous n'avions aucun problème.

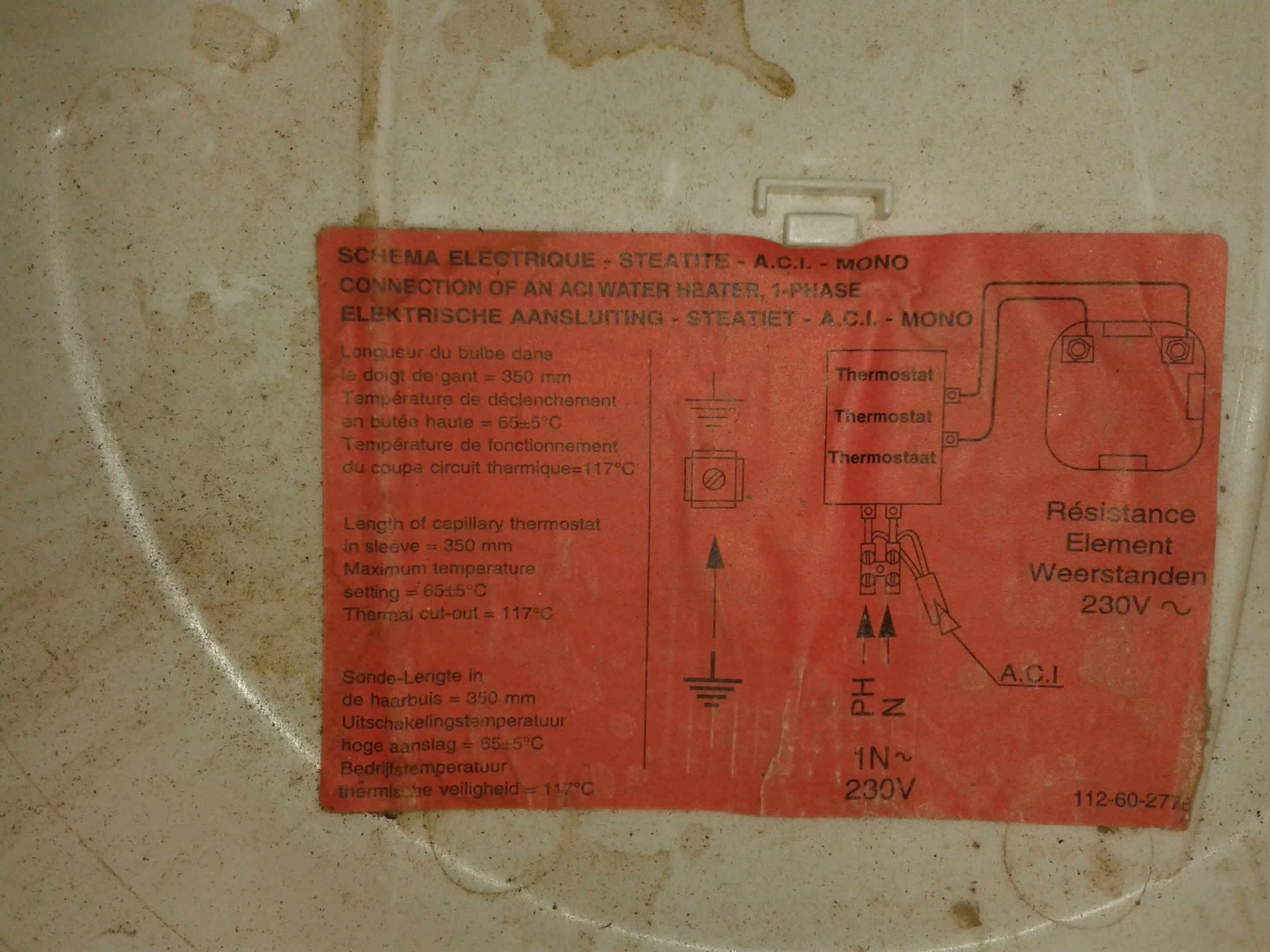

J'ai réalisé les connections telles qu'indiquées sur l'étiquette collées sur le chauffe eau, mais j'ai un doute sur un pontage éventuel des phases.
La résistance possède 5 borniers. 3 étaient connectés (1 par phase, voir photo), 2 autres uniquement reliés entre eux (voir photo). Depuis le changement, sur les 3 borniers, deux sont connectés : 1 phase et un neutre.
Mon plombier bloque aussi sur le problème, donc si quelqu'un à une idée, je suis preneur.

Merci à tous

Sujets pièces jointes

20131007_132840.jpg, 356.26 kb, 2560 x 1920
20131007_132840.jpg 356.26 kb, 1924 téléchargements depuis. 07-10-2013

20131007_132924.jpg, 209.53 kb, 2560 x 1920
20131007_132924.jpg 209.53 kb, 1498 téléchargements depuis. 07-10-2013

Citer Message 1

  • PUB

2 Réponse de miele

  • miele
  • Echelon I
  • Déconnecté
  • Inscrit : 06-07-2012
  • Messages : 18

Re : Passer un chauffe eau triphasé en monophasé

bonjour,

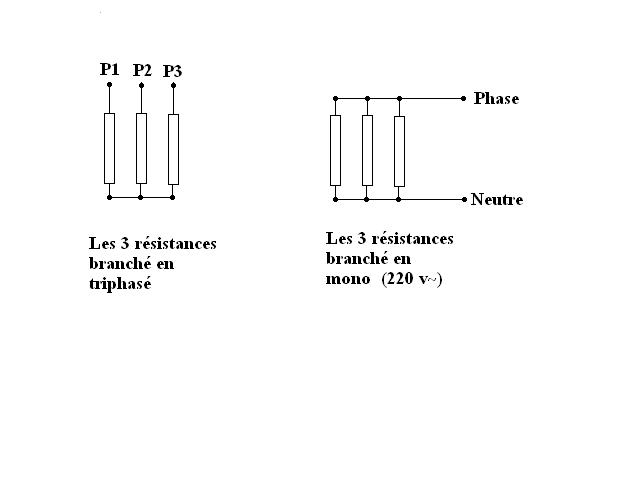

Si le chauffe-eau n'est pas équipé d'un système électronique comme régulation de température, mais par un simple thermostat (mécanique), je pense que c'est le cas pour ce modèle 051315, alors il est possible effectuer le branchement comme sur le shéma joint.

Sujets pièces jointes

chauffe-eau.JPG, 16.26 kb, 617 x 487
chauffe-eau.JPG 16.26 kb, 1412 téléchargements depuis. 14-10-2013

Citer Message 2

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : Passer un chauffe eau triphasé en monophasé

Miele, c'est toujours un plaisir de vous retrouver parmi nous avec vous excellents conseils et vos excellents schémas.

Merci de votre participation.

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 3

  • Inscrit : 22-10-2013
  • Messages : 3

Re : Passer un chauffe eau triphasé en monophasé

Bonjour,
Est-ce que vous avez réussi à faire marcher votre chauffe-eau correctement?

Citer Message 4

5 Réponse de lulu

  • lulu
  • Visiteur Invité

Re : Passer un chauffe eau triphasé en monophasé

passage cheauffe eau tri en mono.

en tri les résistances sont branchées en étoile de façon qu'elles aient du 230 volts à leurs bornes.(entre 3 phases)
en mono vous devez prendre une phase comme neutre,de façon que chaque résistance ait un neutre à leur borne,
et la phase à l'autre borne,ce qui fait les résistances seront en 230 volts.(et l'affaire est joué)
