Sujet : Avis sur mon schéma installation en mullticouche

Bonjours, alors comme dit dans ma présentation je rénove une maison et je m'attaque  au chauffage voici mes schémas d'installations.
-J'utiliserai une chaudière au bois avec ballon tampon, les radiateurs seront a haute température avec une chute de 20°C.
-De ma nourrice au radiateur j'utilise que du multicouche de 16 (2 mm d'épaisseur, 16x2) pour une longueur d'environ 50 mètres allé et 50 mètres retour.
-De mon ballon à ma nourrice j'utilise du 26x3, pour une puissance de chauffe de l'ensemble de mes radiateurs de 16800W


Qu'en pensez-vous?
Les circuits (ch.3 salon et ch.4 cuisine) ne sont ils pas trop limite (4000W) pour mon multicouche de 16? Et il préférable que je recrée deux circuits pour chaque radiateur du RDC?
Pour le raccordement de deux radiateurs sur un même réseau comment doit-je m'y prendre le raccordement du té sachant qu'il doit être en apparent?

Par avance merci.

Sujets pièces jointes

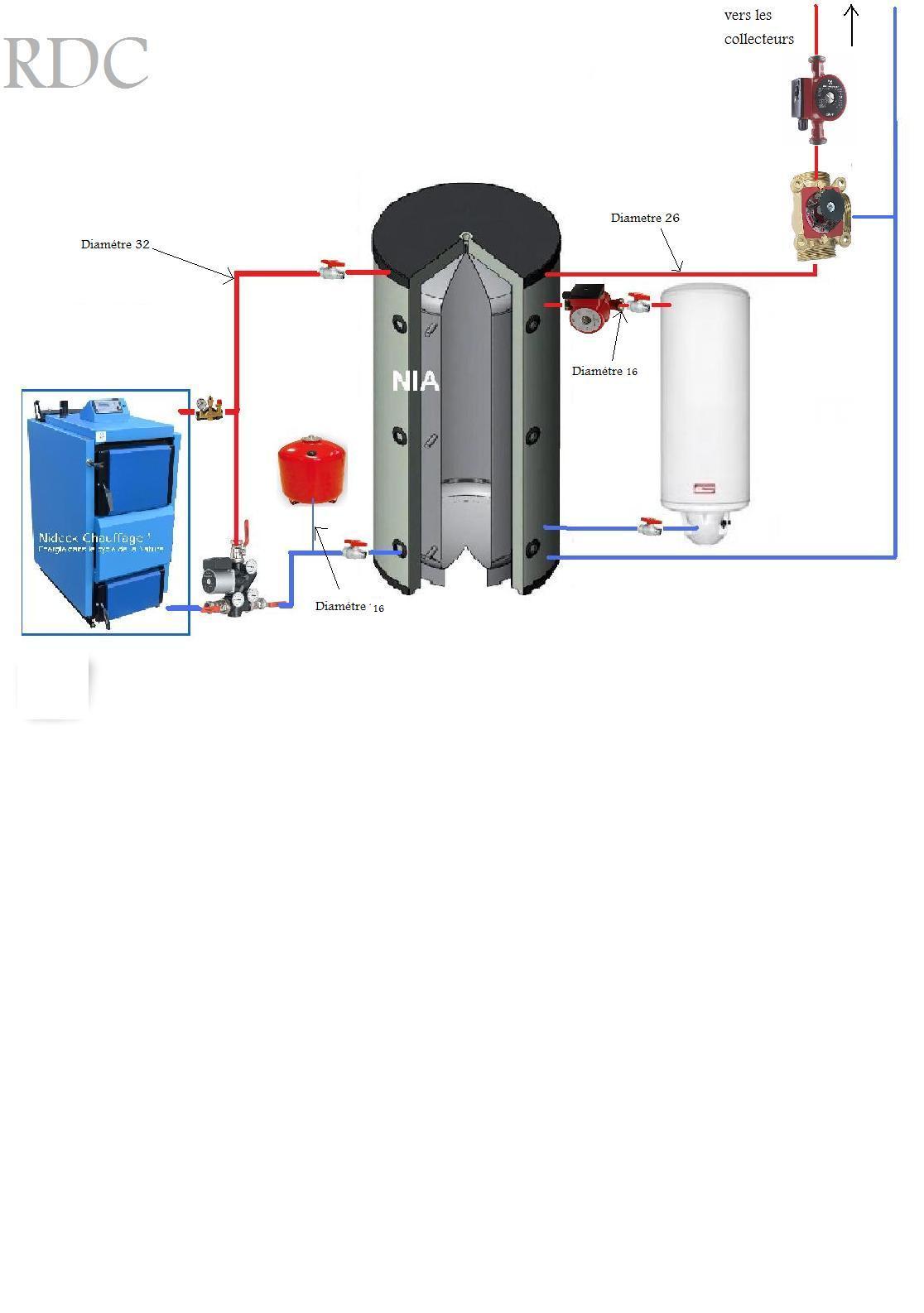

circuit hydrolique.jpg, 92.79 kb, 1016 x 1252
circuit hydrolique.jpg 92.79 kb, 159 téléchargements depuis. 28-04-2013

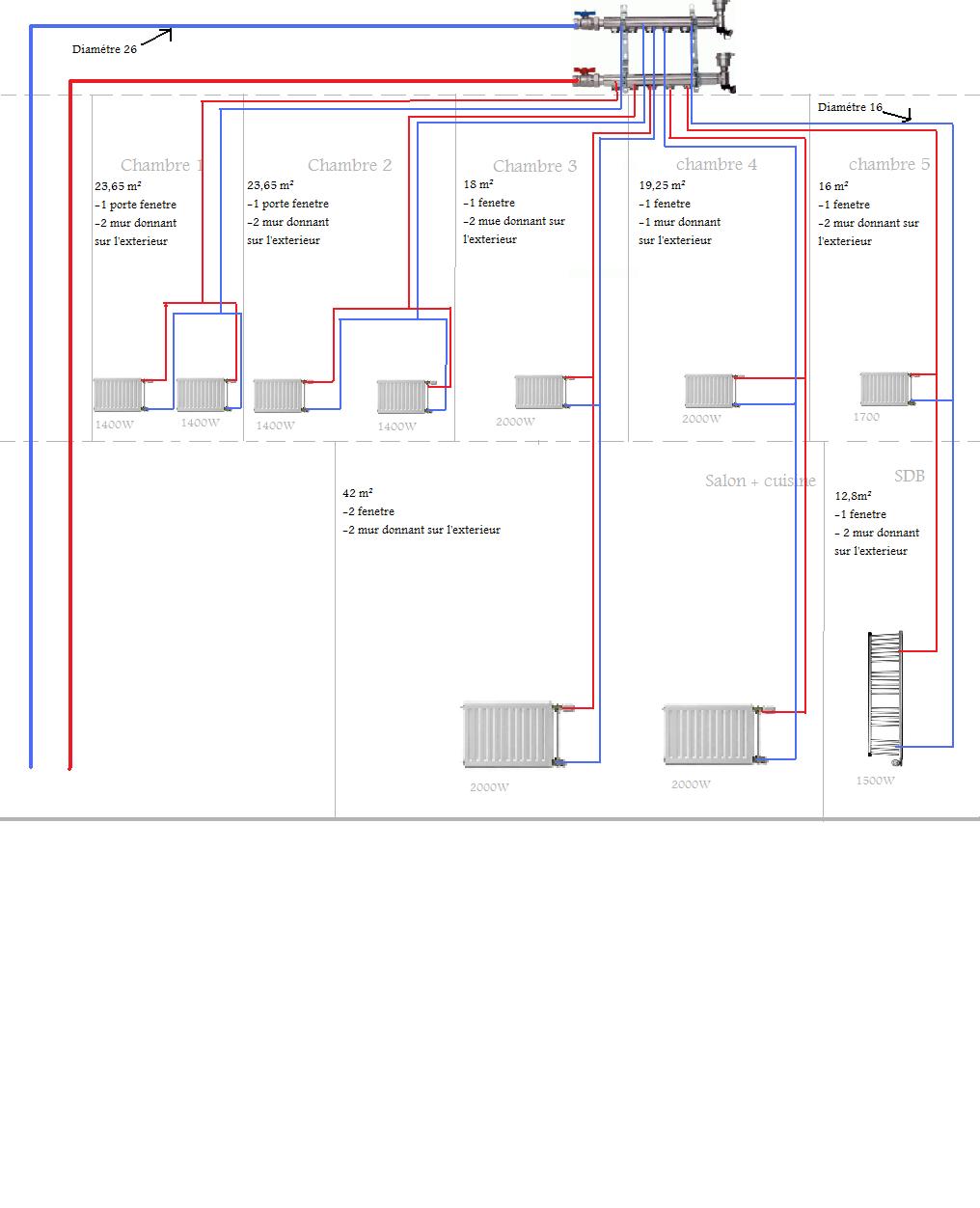

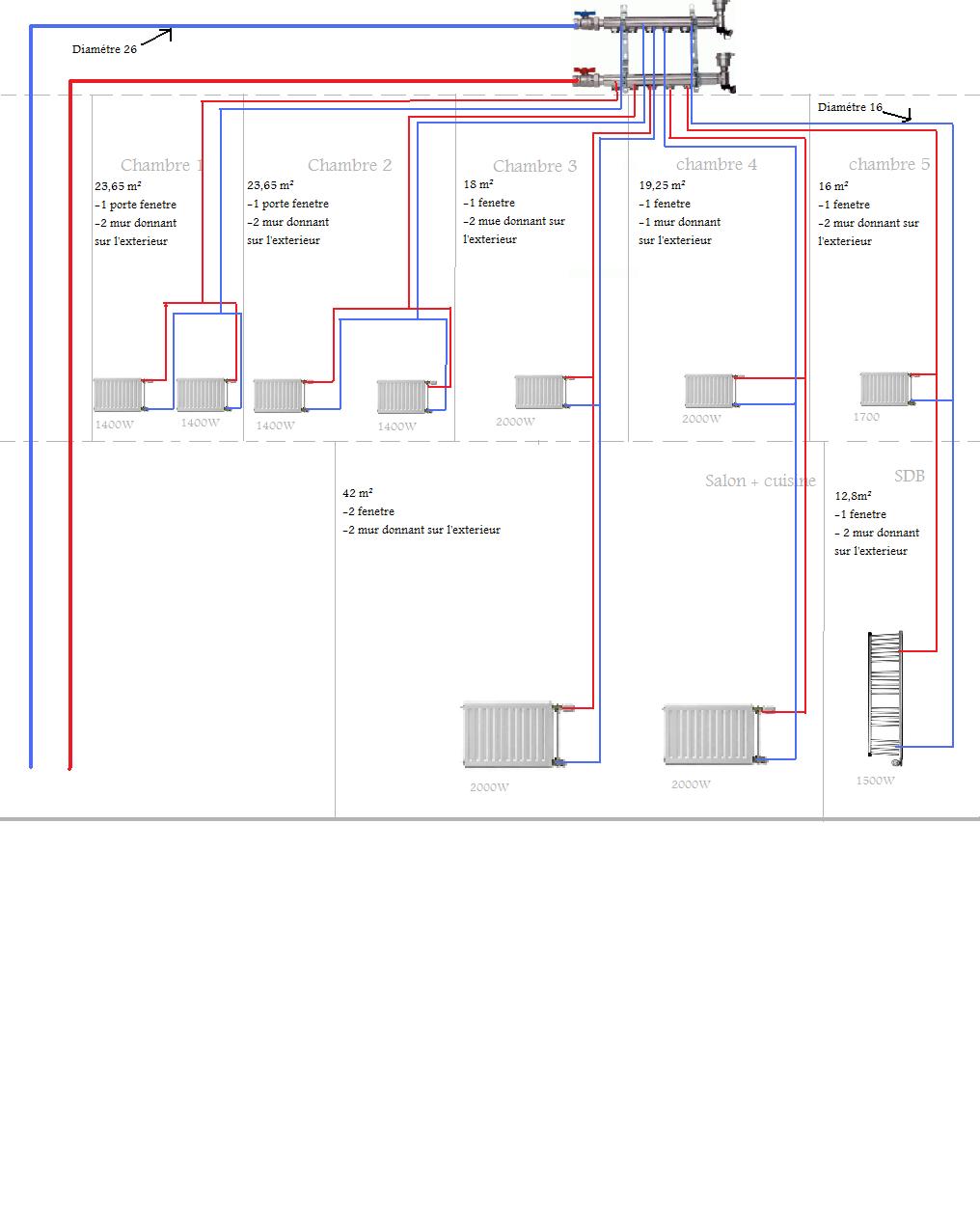

installation chauffage.jpg, 87.47 kb, 1116 x 1586
installation chauffage.jpg 87.47 kb, 144 téléchargements depuis. 28-04-2013

2

Re : Avis sur mon schéma installation en mullticouche

Il est préférable de tirer une alimentation par radiateur.
Je vous conseille même de prévoir une régulation pour piloter votre vanne trois voies et le circulateur du circuit secondaire.
Éviter les robinets thermostatiques, privilégiez le réglage hydraulique au coude de réglage des radiateurs.

Re : Avis sur mon schéma installation en mullticouche

Premièrement ici chez les plombiers réunis nous déconseillons l'utilisation de tuyaux en matières plastiques directement sur une production au bois.
La température peut provoquer des dégâts irréversibles sur ce type de tuyaux en cas de dysfonctionnement d'un organe de sécurité.

Ensuite entre le ballon tampon et les radiateurs il n'y a pas de contre indication a utiliser ce genre de tuyaux.

Pour les diamètres regardez cette page qui pourra vous aider.

A votre place j’utiliserais des nourrices indépendantes pour chaque niveau avec des vannes de coupure, puis des lignes individuelles pour chaque radiateur.

Allah nous donne la connaissance, il faut la partager.

Moi aussi:  Je Suis Charlie

4

Re : Avis sur mon schéma installation en mullticouche

Merci pour ces infos, la vanne piloté s'est prévu mais quand les finances le permettrons. ok je vais installer un deuxième nourrices à l'étage sur laquelle je raccorderai mes 3 radiateurs du rdc, et un seul circuit par radiateur (plus simple pour moi, je m’embêterai pas avec les raccord, mais plus de longueur de tube).

Sinon pour le raccordement de mes radiateurs que me conseillez vous, sachant que mes tubes seront encastrer dans mon placo polystyrène.
Doit-je sortir sous le radiateur pour ensuite me piqué sur le robinet et la sortie ou est-ce je peut sortir directement en face du robinet? Pourquoi éviter les robinnets thermostatique? Si je les retires que mettre à la place?

Merci

Re : Avis sur mon schéma installation en mullticouche

allan a écrit:

Sinon pour le raccordement de mes radiateurs que me conseillez vous, sachant que mes tubes seront encastrer dans mon placo polystyrène.
Doit-je sortir sous le radiateur pour ensuite me piqué sur le robinet et la sortie ou est-ce je peut sortir directement en face du robinet? Pourquoi éviter les robinnets thermostatique? Si je les retires que mettre à la place?

Non, il ne faut pas eviter les thermostatiques, mais il faut toujours un ou deux radiateurs avec de robinets manuels toujours ouverts.

Pour les raccordement le plus beau serait de sceller des boites de sortie de cloison, puis lier entre la sortie et le robinet avec des tuyaux rigides, mais c'est beaucoup plus de travail et beaucoup plus cher du au nombre d’accessoires a utiliser.

Dons a vous de choisir quel système vous convient le mieux.

6

Re : Avis sur mon schéma installation en mullticouche

OK pour éviter que mes circuits soit complètement fermé. Donc je récapitule je partirai de mon ballon tampon en 26x3, ensuite un té (26x20x26), avec le 20x2 j'alimente ma petite nourrice, qui se trouve au 1er, pour les 3 radiateur du bas (5700W  au total) et avec le 26x3 j'alimente ma grande nourrice, dans les comble, pour touts mes radiateurs à l'étage. Un radiateur de chaque nourrice équipé d'une vanne manuelle. un circuit pour chaque radiateur en 16x2. J'ai tout bon?

7 Dernière modification par El-Homari (03-05-2013 15:23:36)

Re : Avis sur mon schéma installation en mullticouche

Oui vous avez tout bon, mais n'oubliez pas de placer des purgeurs automatiques sur le nourrices du haut.

si vous avez une difficulté a trouver le te 26-20-26 vous pouvez utiliser un 26-26-26 cela ne pose absolument aucun problème vu que dans les installations de chauffage l’intégralité de l'installation constitue une nourrice, le secret, est que chaque ligne...  puisse fournir plus de puissance que les organes de réglage soit le robinet et de coude de réglage.
