Sujet : Raccordement d'un vase d'expansion ouvert

Bonjour,
J'ai une cliente qui a une vieille chaudiere ideal standard avec un vase expansion ouvert dans les combles.
Celui ci est mort il ai percè dessous.
Mon probleme sur celui la j'ai 4 sorties (1 dessus pour l'évacuation du trop pleinqui va sur le toit) (1 devant le ballon il ai bouchonnè) (2 dessous le ballon 1 ou arrive le tuyau qui alimente mes radiateurs et l'autre pour mon retour des radiateurs ).
Sur le vase chez mon fournisseuril n'y a que 3 sorties en 20/27 (1 dessus,1dessous et 1 sur le devant du vase d'expansion)
Comment je doit brancher mon nouveau ballon .????
Sur la sortie de dessus l'evacuation pour le trop plein , la sortie de devant je la bouchonne ??? et la sortie de dessous mon tuyau de départ radiateur ?
Je fais quoi de mon tuyau de retour je le bouchonne ou je peux y mettre un purgeur automatique ou je le raccorde a on trop plein???
Merci de me repondre car la je suis vraiment paumè
Bonne après midi
tuyau

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Raccordement d'un vase d'expansion ouvert

Salut.

Le sujet a deja été abordé ici: https://www.plombiers-reunis.com/topic1 … nsion.html

Comme une image vaux mieux qu'un grand discours, voici le schéma de montage

http://www.leguideduchauffage.com/photogallery/accessoires/schema-vase-expansion-ouvert.JPG

Pour une réponse plus concrète, il faudra poster une image de votre vase, car ils ne sont pas tous pareil.

3 Dernière modification par tuyau (19-09-2012 20:57:12)

Re : Raccordement d'un vase d'expansion ouvert

Bonsoir ,
merci pour ta rèponse .
Voici un schèma du vieux vase ouvert , et un schèma du neuf
Si tu peux m'expliquer les branchements se serait super sympa
Je serais absent jusqu'a vendredi soir (stage poele à pellets)
Merci par avance pour ta rèponse
Bonne soirèe
Tuyau

Sujets pièces jointes

Attachment icône vase ouvert.pdf 303.76 kb, 1994 téléchargements depuis. 19-09-2012

Re : Raccordement d'un vase d'expansion ouvert

Bonjour

voici une image qui t'aideras

Sujets pièces jointes

vase expansion.jpg, 13.68 kb, 400 x 400
vase expansion.jpg 13.68 kb, 911 téléchargements depuis. 20-09-2012

Moi aussi:  Je Suis Charlie
Vous n'êtes pas bricoleur, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

5

Re : Raccordement d'un vase d'expansion ouvert

Merci beaucoup , je vous tiens au courant du resultat
tuyau

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

6

Re : Raccordement d'un vase d'expansion ouvert

Bonsoir,
Vase ouvert posè ras merci pour votre aide cela fonctionne très bien ;;;;

Re : Raccordement d'un vase d'expansion ouvert

El-Homari a écrit:

Bonjour

voici une image qui t'aideras

Bonjour ,

Que représente la couleur des flèches ?

J'ai remplacé mon vase d'expansion ouvert ( un thermador inox ) car l'autre était percé et coulait sur mon toit , j'ai branché le nouveau comme l'ancien et mon circuit chauffage ne tient pas la pression et ca coule sur le toit .

Ou faut il branché la soupape ?

Merci

8

Re : Raccordement d'un vase d'expansion ouvert

Un vase d'expansion ouvert ne garde que la pression manométrique de l'eau (poids de l'eau) il est normal que la pression ne tienne pas sinon sa partirais aux égouts.

Le vase d'expansion ouvert correspond a une installation ouverte au point le plus haut.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9 Dernière modification par Dani (01-10-2017 10:28:57)

Re : Raccordement d'un vase d'expansion ouvert

Je suis perdu , comment je dois le brancher ?

Edit= suppression de la citation, message cité juste au dessus

10

Re : Raccordement d'un vase d'expansion ouvert

Bonjour.
En branchant comme c’était avant ça doit fonctionner.

Quel est le probleme que vous rencontrez exactement, quels modifications avez vous fait sur votre circuit de chauffage.
Changement de chaudière,  changement du vase, quel probleme rencontrez vous exactement, avec quel moyen de production produisez vous votre chauffage? bois, charbon, pelets? gaz?

Vous voulez que l'on vous aide, mais nous on n'est pas sur place pour voir ce qui ne vas pas, donnez nous de détails de votre installation.

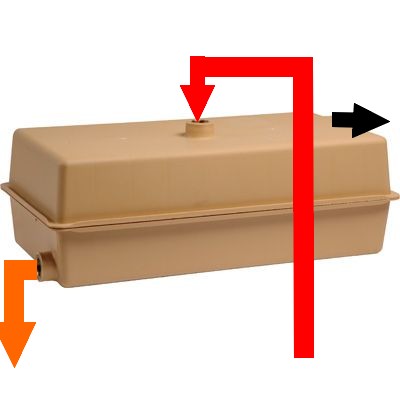

Pour info, les flèches indiquent le sens de branchement du vase.

  • Rouge tout en haut, entrée du vase.

  • Orange en bas, Retour vers installation

  • Noir, Trop plein raccordé aux égouts

Passer a l'index du site pour avoir accès a toutes les rubriques....
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers le sujet que vous avez crée...
Questions en MP = Corbeille  Demander un devis gratuit et sans engagement.

Re : Raccordement d'un vase d'expansion ouvert

Bonjour et merci pour les infos

j'ai une chaudière au fioul d'origine à la maison , mon problème est le suivant :

Mon vase ouvert d'origine coulait sur mon toit , j'ai donc déshabillé le vase et vu qu'il était percé en partie basse j'en ai commandé un inox ( thermator )
je l'ai branché comme l'ancien mais ça coulait toujours donc pas de pression dans le circuit chauffage .

Après quelques recherches j'ai décidé de le branché avec une soupape 3 BARS (avec mano ) en sortie et un purgeur à la place du bouchon ; Là ça ne coule pu et ma pression tient , j'ai purgé tous mes radiateurs et ma pression était stable à 1,5 BARS .

Quelques heures + tard dans la nuit ma pression est montée à 2,2 bars et ça a coulait le long d'un mur ( dans lequel mon tuyau passe je suppose ...

J'ai supposé que mon robinet pour remplir mon circuit de chauffage ne fermait pas et je vient de le remplacer ...

Je viens de remmettre en route et j'attend de voir ce qui se passe ...

Je ne sais par contre pas si mon vase est bien branché car ça ne correspond pas à votre schéma .

Merci pour votre aide

Sujets pièces jointes

IMG_0445.JPG, 1.05 mb, 2448 x 3264
IMG_0445.JPG 1.05 mb, 95 téléchargements depuis. 01-10-2017

installation origine.jpg, 1.41 mb, 3264 x 2448
installation origine.jpg 1.41 mb, 117 téléchargements depuis. 01-10-2017

12

Re : Raccordement d'un vase d'expansion ouvert

De la façon que c'est monté, ce n'est pas un vase ouvert, car sur les installations avec vase ouvert, il n'y a pas de soupapes 3 bars, ni de pression, la seule pression présente est le poids de l'eau.
Vous auriez pu économiser cet argent.

Cherchez au niveau de votre chaudière, mème a l’intérieur si vous trouvez un ballon (vase d'expansion fermé) de couleur rouge.

Pour que votre situation corresponde au schéma de branchement le vase que nous voyons sur le seconde image.

  • Le coté gauche devrait se trouver a droite.

  • Sur le tuyau en acier devrait se trouver un té.

  • A partir du té, il devrait y avoir un tuyau qui se branche sur la sortie basse du vase (actuellement raccordé a l'extérieur)

  • A partir du té, il devrait y avoir un second tuyau qui se branche sur la sortie haute de vase (actuellement avec un purgeur qui ne sers a rien "le contraire")

  • La sorties latérale haute devrais être le trop-plein (actuellement alimentation du vase).

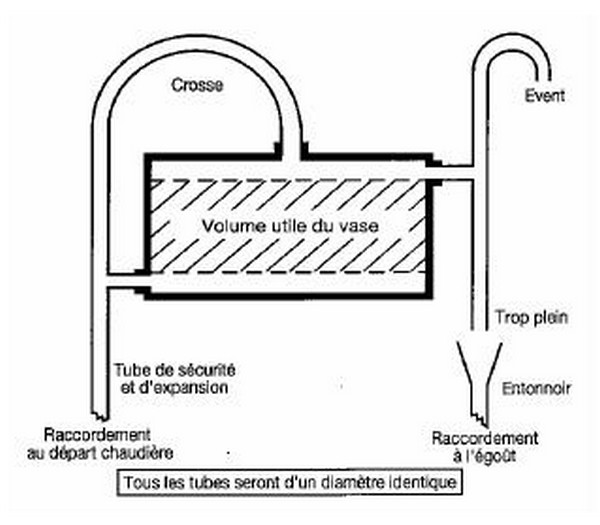

schéma ci joint.

schema-vase-expansion-ouvert

Tout ça pour vous dire que votre vase est sous pression, et que les vases ouverts ne doivent pas l’être.

Imaginez quand vous avez 3 bars (ouverture de la soupape)  en partie haute de l'installation vous pouvez avoir 4 ou 5 bars en partie basse de l'installation, si votre chaudière a un corps de chauffe en fonte elle risque gros...

Si vous n'avez pas de vase fermé, il faut impérativement transformer le vase en vase ouvert...

Arrêtez donc de faire n’importe quoi!!! et posez votre soupape de sécurité en partie basse de votre installation.
Si votre installation a deja un vase fermé, vous pouvez démonter celui que vous venez de poser qui ne sers a rien, et dans ce cas, (et dans ce cas seulement) sur le tuyau en acier vous posez un bouchon ou alors un purgeur automatique...

J’espère que vous prenez mon texte au sérieux, si vous avez un doute demandez un avis d'un pro car nous ne sommes  pas devant l'installation

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Raccordement d'un vase d'expansion ouvert

Quand je branche d'après le schéma ( http://www.thermador.fr/vdoc/thermador/ … FTVI22.pdf ) ça coule sur le toit , il est précisé dans ce document " pose obligatoire d'une soupape de sécurité " donc c'est pour ça que j'ai acheté à part la soupape et le purgeur .

Pourquoi ça coule sur le toit quand je branche comme à l'origine ???


Je n'ai pas d'autre vase sur ma chaudière , j'ai actuellement 0,6 BARS au niveau du mano de ma soupape et ça reste à 1,4 bars au mano au niveau de ma chaudière .

Sujets pièces jointes

IMG_0448.JPG, 812.7 kb, 2448 x 3264
IMG_0448.JPG 812.7 kb, 82 téléchargements depuis. 01-10-2017

IMG_0449.JPG, 764.5 kb, 2448 x 3264
IMG_0449.JPG 764.5 kb, 71 téléchargements depuis. 01-10-2017

14

Re : Raccordement d'un vase d'expansion ouvert

Re.

Je vous ai dit que ce n'est pas conforme au schéma, mais je vous invite a regarder une fois de plus pour en être sur.

Pour fonctionner en vase ouvert il n'est pas bien branché et surtout il ne peut pas avoir de purgeur automatique.

Le tuyau du trop-plein doit avoir une pente vers le toit afin que l'eau coule par gravité.

Branchez votre vase dans le bon sens et conforme au schéma fourni, ensuite supprimez la soupape en sortie de vase et posez la au niveau de la chaudière ( seulement par sécurité).

Arrêtez de tenir compte des pressions.

telle que c'est raccordé....  votre installation n'as aucun point d’absorption de la surpression, vous risquez l'explosion de l'installation et particulièrement au niveau de la chaudière.


Voila, ceci est le dernier avis que vous aurez, si vous ne croyez pas ce que l'on vos dit appelez un pro...
Soit vous utilisez votre vase en tant que vase ouvert soit vous le condamnez et vous posez un vase fermé au niveau de la chaudière...

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Raccordement d'un vase d'expansion ouvert

Je rebranche tel que c’est sur votre schéma  ce soir .
Je crains que mon problème à l’origine soit que mon ballon stockeur soit percé à l’intérieur et que mon eau sanitaire fasse monter le niveau de mon circuit de chauffage et donc ca coulait sur le toit .
En fait mon circuit ne doit pas etre sous pression normalement ?

Re : Raccordement d'un vase d'expansion ouvert

Bonsoir

J'ai branché mon vase tel que vous l'avez demandé et je viens de remettre en route , pour l'instant tout va bien après purge de mes radiateurs ,

J'ai 0,5 bars sur mon circuit de chauffage , normal ?

Merci d'avance pour votre aide .

Sujets pièces jointes

vase.JPG, 1.82 mb, 3264 x 2448
vase.JPG 1.82 mb, 80 téléchargements depuis. 02-10-2017

Re : Raccordement d'un vase d'expansion ouvert

Bonsoir
J’ai une question concernant mon ballon  qui est chauffé par ma chaudiere
L’entree circuit primaire est ok mais j’ai l’impression que ma sortie circuit primaire est branchée sur la vidange en comparaison d’un modele de chez thermador ?

Normalement une vidange est le point le plus bas ?

Merci pour votre aide

Sujets pièces jointes

Attachment icône 9DC9BA37-D282-4ECF-A07B-0F8190B4962F.jpeg 618.37 kb, 145 téléchargements depuis. 26-10-2017

Attachment icône E7B02F53-3CC0-4477-AB9F-87A90904283D.jpeg 615.81 kb, 194 téléchargements depuis. 26-10-2017

18

Re : Raccordement d'un vase d'expansion ouvert

Normalement la vidange se situe au point le plus bas, afin de permettre l'évacuation des boues aussi jamais elles existent.

Pour les ballons en hauteur il est possible de sortir du ballon au point le plus bas et avoir un té de vidange sur le tuyau du retour vers la chaudière.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

19 Dernière modification par pagoturbo (26-10-2017 20:35:01)

Re : Raccordement d'un vase d'expansion ouvert

X-Niel a écrit:

Normalement la vidange se situe au point le plus bas, afin de permettre l'évacuation des boues aussi jamais elles existent.

Pour les ballons en hauteur il est possible de sortir du ballon au point le plus bas et avoir un té de vidange sur le tuyau du retour vers la chaudière.

je ne sais pas quoi penser de mon montage actuel d’après la photo jointe ...

Sujets pièces jointes

Attachment icône E7B02F53-3CC0-4477-AB9F-87A90904283D.jpeg 432.97 kb, 217 téléchargements depuis. 26-10-2017
