Sujet : Des questions sur les évacuations

Bonjour,
Nous nous occupons presque entièrement du 2nd oeuvre de notre maison en construction et avons encore besoin de conseils quant aux évacuations.
C'est une maison avec 1 étage + combles aménageables avec pentes à 45°, donc accessibles (enfin, quand il y aura un plancher !).
Au RDC, il y a la cuisine, la buanderie et un WC avec lave-mains. A l'étage, il y a un WC et une SDB avec baignoire et double lavabo, tout ça juste au-dessus de la cuisine.

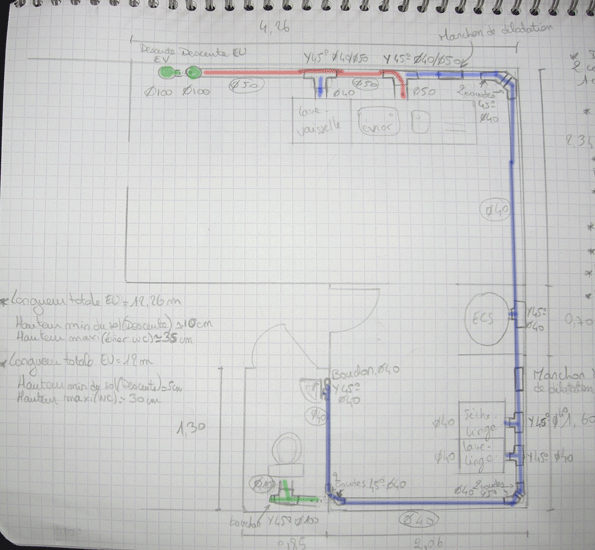

Je vous fournis le plan des évacuations que j'imaginais pour le RDC. En bleu, les évacuations à D40, en rouge en D50 et en vert en D100. Pour le WC du rdc, j'hésitais entre lui donner sa propre vp ou le relier à la vp du wc de l'etage ; mais qui se trouve de l'autre côté de la maison du coup !

Donc voilà, plusieurs questions :
1- Que pensez-vous de ce schéma ?
2- Est-ce que j'ai oublié des éléments ? (je prefererais eviter les aller-retour à LM tant qu'à faire !)
3- Pour les angles de la maison, il faut 2 coudes à 45° ou 1 coude à 87.30° suffit ?
4- J'ai vu qu'il y avait des raccords mâles et femelles. Mais les tubes sont tous identiques si je ne me trompe pas. alors ça correspond à quoi ces embouts et qu'est-ce qui est le mieux ?
5- Est-ce qu'il y a suffisamment de manchons de dilatation et sont-ils bien placés ?
6- J'ai lu qu'il en fallait aussi sur les descentes mais où exactement et à quelle fréquence ?
7- Est-ce qu'il y a une hauteur minimum du sol fini à respecter pour les evacuations ?
8- Les fins de réseau se finissent bien par un Y avec un bouchon, non ?
9- Quel est le diamètre pour l'évacuation du ballon d'eau ? Je n'arrive pas à le trouver.
10- Les raccords des appareillages (WC, éviers...) doivent être avec des Y à 45° ou à 87.3° ?
11- J'ai vu qu'on pouvait passer les évacuations dans la chappe. C'est tentant mais quid s'il y a des fuites ? On démolit la chappe ?!

Voilà ! Je suis desolé, j'ai beaucoup de questions !

En tous cas, un tres grand merci à vous tous. Je n'aurais jamais pu ni oser me lancer là-dedans sans ce forum !!!

Sujets pièces jointes

plan_evacuation_rdc.gif, 208.47 kb, 595 x 550
plan_evacuation_rdc.gif 208.47 kb, 378 téléchargements depuis. 04-04-2012

  • PUB

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : Des questions sur les évacuations

Vous avez omis le schéma, donc sujet a suivre....

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

3 Réponse de Cally

  • Cally
  • Apprentis
  • Déconnecté
  • Inscrit : 03-04-2012
  • Messages : 3

Re : Des questions sur les évacuations

Bonjour,
Effectivement mais j'ai dû me tromper ...
Bref, voilà le plan !!!

4 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 014

Re : Des questions sur les évacuations

1) Je pense que le schéma est bien!

2) je pense que vous avez oubliez la salle de bains, a moins qu'il n'y a en ais pas a cet étage.

3)Un coude a 87.30° fait l'affaire, mais il est vrais que deux a 45° c'est mieux pour la circulation.

4) certains disent qu'il est préférable d'avoir les emboitures dans le sens de la circulation, moi je dis que ce n'est pas important, vous emboitez dans le sens et a contresens, comme cela vous conviens, le seul secret est de bien ébavurer les tubes de pvc lors du collage.

5) Si le tubes ne sont colles au mur les manchons ne sont pas nécessaires, la petite dilatation est absorbé aux angles.

6) Pour les descentes c'est pareil, si la configuration ne permets pas la dilatation, il faut un tous les 4ml, sinon prenez des culottes a joint qui on deja le manchon de dilatation intégré.

7) Non, après tout dépend ce que vous évacuez, il ne faut pas avoir l'évacuation plus haute que l'appareil a évacuer..

8) Les fins de réseau peuvent terminer par un té droit ou a 45° de moment qu'il y a un bouchons c'est parfait.

9) Pour le ballon c'est du Ø32, quel qu'en soit la taille.

10) L'ensemble de appareils, peut être évacué avec des tés a 87.30 mais comme dit plus haut, les raccords a 45° permettent une meilleure circulation.

11) Une évacuation, si elle est bien faite, pourquoi y aurait-il des fuites....

Important: A votre place j'utiliserais du Ø50 pour toute la partie horizontale, puis les piquages en Ø40.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

5 Réponse de Cally

  • Cally
  • Apprentis
  • Déconnecté
  • Inscrit : 03-04-2012
  • Messages : 3

Re : Des questions sur les évacuations

Super !!! Merci beaucoup ! C'est très rassurant de voir que je ne me suis pas trompée ! wink
Pour la salle de bains, effectivement, il n'y en a pas au rdc. Je n'ai pas mis le plan de l'étage car il n'y a qu'une baignoire et un lavabo qui seront reliés aux eaux usées du rdc et un wc relié aux eaux vannes du wc du rdc.
