1 Sujet de averell Dernière modification par averell (03-01-2012 16:18:11)

  • Inscrit : 02-01-2012
  • Messages : 14

Sujet : validation schéma + question sortie de mur béton per

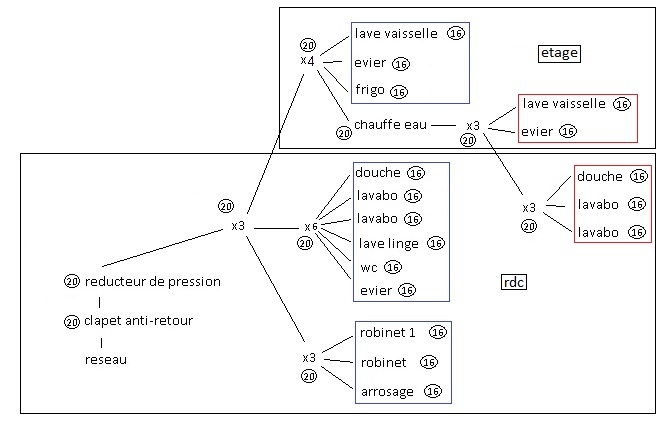

bonjour, j'ai terminé la schéma du reseau PER de ma future maison.

Un vieux projet puisque ca fait maintenant un an que ça dure mais bon, je vois une lumière au bout du tunnel, j'ai obtenu le permis de construire hier smile

ce sera certainement un "plombier" qui s'en occupera mais je préfère vérifier ce qui sera fait avant d'avoir le résultat accompli sous les yeux.

J'ai par contre une question: comment réaliser une sortie de mur pour un robinet d'arret pour lavabo, ou pour un mitigeur de douche, ou pour un robinet d'arrosage exterieur?

J'ai trouvé pas mal de platines de sortie de cloison pour placo mais chez moi je n'en aurai pas de placo, donc ce sera du béton en parpaing de 20cm. A la Réunion, pas besoin d'isolation sur les murs

Je vois bien une rainure dans le beton mais comment faire une sortie propre?

Avec une boite à encastrer comme celle ci?
http://www.maisonbrico.com/mb_images/divers/PER_400/271a_400.jpg

mais comment faire en cas de fuite, ce serait indémontable...

Bref, il y a quelque chose qui m'echappe je pense.

Merci pour votre aide.

A+

Sujets pièces jointes

Sans titre.jpg, 60.54 kb, 665 x 422
Sans titre.jpg 60.54 kb, 461 téléchargements depuis. 03-01-2012

Citer Message 1

  • PUB

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : validation schéma + question sortie de mur béton per

Bonjour et tous mes vœux pour 2012.

Votre arrivé devrais être en 20/25 jusqu’à dépasser les nourrices du rez de chaussé, puis réduire en 16/20 pour alimenter l'étage.

Sur l'arrivé d'eau vous avez dessiné une nourrice a trois sorties pour alimenter trois autre nourrices secondaires, c'est bien mais cette nourrice doit avoir des sortie en 20/27 et nos en 15/21 comme les nourrices standard, vous serez obligé d'utiliser une nourrice de grande taille ou alors des tés a la place de la nourrice.
Le chauffe-eau doit aussi être alimenté depuis le collecteur principal ou depuis un bout de nourrice et en aucun cas depuis une sortie de nourrice normale.

Pour les diamètres, vous pouvez utiliser des diamètres de 10/12, pour les appareils suivants, lavabos ou vasques, machines, wc.

Pour les sorties de cloison, vous pouvez utiliser la boite comme montré sur votre image, il suffit de la sceller dans votre mur de parpaing, généralement ça ne fuit jamais, dans tous les cas c'est démontable sans dégâts, vous enlevez les vis qui fixent la partie métallique puis le raccord sors de son logement, bien souvent il faut défaire le tube de l'autre coté sur la nourrice pour permettre de sortir la sortie complétement.

Pour plus d'infos faites une petite recherche, il y a énormément de topics traitant ce sujet.

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 2

  • Inscrit : 02-01-2012
  • Messages : 14

Re : validation schéma + question sortie de mur béton per

merci pour cette réponse.

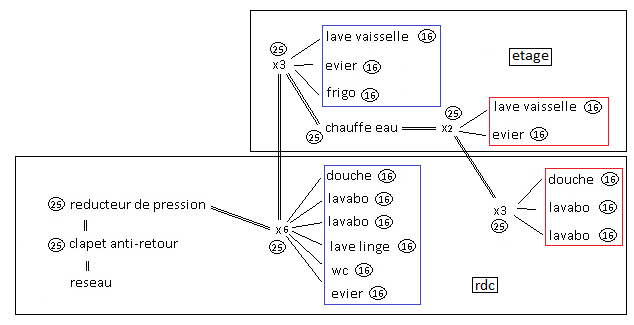

J'ai un peu modifié mon schéma puisque je dissocie le réseau domestique du réseau jardin qui n'apparait plus ici.

j'ai bien compris aussi qu'une nourrice ne devait être alimentée que par un autre bout de nourrice, du coup j'ai "matérialisé" cette liaison par un trait double sur le schéma.

j'ai trouvé des nourrices en 20/27 x2 piquages en 15/21. http://www.anjou-connectique.com/images/products/collecteurs/collecteur-std-mf-2p-1-2.jpg

je prefere tout relier en 16 pour des raisons de praticité.

Est ce que ce serait bon comme ça?

Merci

Sujets pièces jointes

Sans titre.png, 26.37 kb, 634 x 325
Sans titre.png 26.37 kb, 434 téléchargements depuis. 04-01-2012

Citer Message 3

4 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 014

Re : validation schéma + question sortie de mur béton per

averell a écrit:

j'ai bien compris aussi qu'une nourrice ne devait être alimentée que par un autre bout de nourrice, du coup j'ai "matérialisé" cette liaison par un trait double sur le schéma.

Tout est OK alors. Roule Raoul

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 4

  • Inscrit : 02-01-2012
  • Messages : 14

Re : validation schéma + question sortie de mur béton per

cool.

merci dani vraiment pour ton aide, je ne sais pas si je reviendrai souvent ici comme beaucoup d'entre nous qui ne discutons plomberie que ponctuellement, mais merci pour ce service désinteressé. Je te ferai une statue dans mon local technique si je peux big_smile

A bientôt
