Sujet : Schéma réseau d'eau potable

Bonjour à tous,

(avec l'image c'est mieux...)

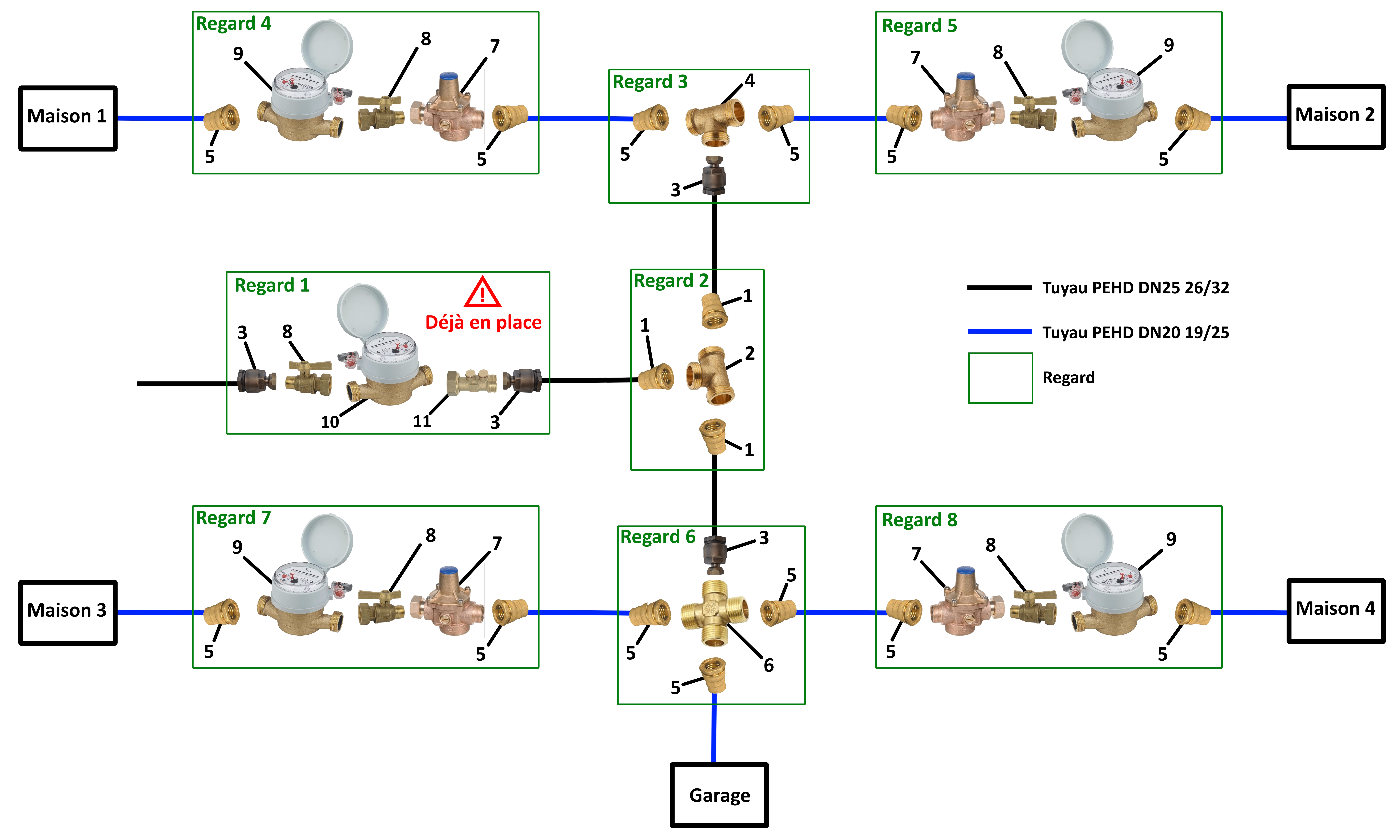

J'ai fais mes plans pour mon réseau d'eau potable. N'étant pas du métier, il a surement des erreurs. Pouvez-vous partager avec moi votre expertise ?

Je vous donne la nomenclature lié à mon schéma :

1 - Raccord Femelle DN25 1"

2 - Té M/M/M DN25 1"

3 - Raccord réducteur F DN25 1" vers DN20 3/4"

4 - Té M/M/M DN20 3/4"

5 - Raccord Femelle DN20 3/4"

6 - Croix M/M/M/M DN20 3/4" (est-ce que cette pièce existe ?)

7 - Réducteur de pression avant compteur M/F DN20 3/4"

8 - Vanne arrêt M/F DN20 3/4"

9 - Compteur individuel M/M DN20 3/4"

10 - Compteur général M/M DN20 3/4"

11 - Clapet anti pollution M/F DN20 3/4"

Je vous remercie par avance pour vos retours.

Florian

Sujets pièces jointes

Attachment icône Shéma.jpg 2.99 mb, 5 téléchargements depuis. 06-02-2024

2

Re : Schéma réseau d'eau potable

Bonjour.

Il existe des dizaine de schémas et des photos essayer de vous y inspirer et faites un petit dessin même amain lévé pour nous permettre de comprendre.

Re : Schéma réseau d'eau potable

Oui, pardon. J'avais oublié le schéma. Désolé.
C'est corrigé

4

Re : Schéma réseau d'eau potable

Je suppose que le regard 1 est l'arrivée.

Il faut supprimer le clapet antipollution, et répartir vers une nourrice de grande taille.

Puis partir avec des départs distincts chaque départ doit etre muni de sont propre clapet anti-pollution.

Re : Schéma réseau d'eau potable

Merci pour votre retour.
Oui, le regard 1 est ce que m'a posé le fournisseur d'eau.
Ma première intention était de mettre une nourrice mais chez Frans Bonhomme, ils m'ont dit que je ne devais pas la poser sous terre (même avec un regard).
Du coup, ça serait une nourrice DN20 3/4" avec 5 clapets antipollution. Est ce que je peux brancher les compteurs individuels directement après, dans le même regard ? Ça m'allègerait considérablement le système en raccords et en regards. À la place ça me ferait poser un gros regard au milieu du terrain.
Je précise qu'il n'y a qu'une seule parcelle pour toutes les maisons. C'est un projet d'habitat collectif donc tout peut être centralisé.

6

Re : Schéma réseau d'eau potable

Votre nourrice principale doit avoir une DN au minimum égal a celui de l'arrivé.

Si votre arrivée est en 26 il ne faut pas poser une clarinette en DN 20 sinon elles sera insuffisante pour tous les départs.
C'est plutôt le contraire qu'il faudra faire.

7 Dernière modification par FlowHer (07-02-2024 14:34:49)

Re : Schéma réseau d'eau potable

Bonjour,

J'ai modifié le schéma comme vous me l'avait dit, ou du moins, comme je l'ai compris. J'ai mis une nourrice 3/4" car je n'en trouve pas en 1" comme vous le suggériez. Si vous pouvez me conseiller un endroit où en trouver, je suis preneur.

Voici la nomenclature du nouveau schéma :

1 - Raccord réducteur F/F DN25 1" vers DN20 3/4"
2 - Vanne arrêt M/F DN20 3/4"
3 - Compteur général M/M DN20 3/4"
4 - Raccord Femelle DN25 1"
5 - Coude M/M DN25 1"
6 - Nourrice DN20 3/4" (ou DN25 1" mais je n'arrive pas à en trouver)
7 - Compteur individuel M/M DN20 3/4"
8 - Clapet anti pollution M/F DN20 3/4"
9 - Réducteur de pression après compteur M/F DN20 3/4"
10 - Raccord Femelle DN20 3/4"

Pouvez-vous me dire ce que vous en pensez ?
Merci

Sujets pièces jointes

Attachment icône Shéma 2.jpg 2.09 mb, 5 téléchargements depuis. 07-02-2024

8

Re : Schéma réseau d'eau potable

Bonjour.

Oui le principe c'est ça, mais je poserais les réducteurs dans la maison afin de bénéficier de la pression de ville.

La nourrice que vous envisagez est tout bonnement insuffisante comme il est aussi impossible de poser des compteurs sur une telle nourrice a moins d'intercaler des rallongés pour que les compteurs soient poses en quinconce .

Même le compteurs general risque d'etre insuffisant pour tout le monde., Peut etre vous serez obligé de faire intervenir la compagine pour qu'elle vous pose un compteur plus important.

Vous auriez du demander a la compagnie de vous poser tous ces compteurs.
