Conseils pour réguler Chappée Klista +HTE (PC+radiateurs) (Page 2 sur 2)

Bonjour à tous,
Je reprends ce post après avoir essayé de comprendre comment l’installation avait été modifiée suite à la pose du plancher chauffant au RdC.
Rappel du contexte :
Au 1er étage: 5 radiateurs en fonte équipés de têtes thermostatiques (4 chambres + une entrée palière) et 2 radiateurs de SdB sans tête thermostatique.
Au RdC: un plancher chauffant installé récemment et qui a été raccordé à la chaudière via le kit V3V (Kit V3V interne HEE JA84 Réf 7602829).
Complètent cette installation : un récepteur pour solution sans fil (C7108484) posé sur la chaudière, une sonde externe sans-fil (C7103027) et une sonde d’ambiance sans-fil (C7108529) localisée au RdC dans une grande pièce à vivre.
En regardant la façon dont a été paramétrée la chaudière après l’installation du plancher chauffant et après avoir installé un module BSB-LAN qui me permet de lire en temps réel (sur le bus BSB) tous les paramètres de la chaudière je me pose pas mal de question sur la configuration retenue et le réglage de la chaudière. Du point de vue de l’occupant, la régulation du RdC est OK mais celle du 1er est totalement hasardeuse : les radiateurs des chambres doivent être régulés par leur tête thermostatique et ceux des SdB doivent être fermés la plupart du temps car ils chauffent beaucoup trop lorsqu’ils sont ouverts en permanence. J’observe également que la température de départ et celle de retour du circuit 1 sont très élevées ce qui ne doit pas faciliter la condensation...
Configuration :
La sonde est installée au RdC et assignée au circuit N°2 mais le récepteur pour solution sans fil est raccordé aux entrées 1, 2 et 3 du bornier M2.
Questions :
Q1 : La notice relative à la régulation Chappee indique bien qu’un schéma avec 1 circuit direct et 1 circuit V3V est possible avec une seule sonde d’ambiance obligatoire qui est celle de la V3V (voir photos ci-après). Pourquoi a-t’elle été raccordée en 1/2/3 et pas en 4/5/6 du bornier M2 ?
Q2 : Dans une configuration circuit direct + V3V avec sonde raccordée au circuit de la V3V comment s’opère la régulation du circuit direct ? Est-ce que le régulateur de la chaudière utilise la sonde de la zone 2 (V3V) pour récupérer la température ambiante et calculer une loi d’eau du circuit 1 ?
Q 3 : En synthèse que pensez-vous de cette installation et de la configuration associée?

Merci par avance pour vos réactions !

Quelques images pour compléter ce post:

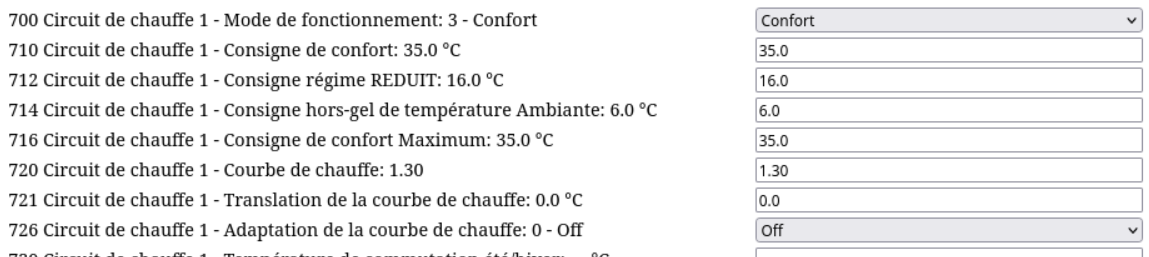

Configuration de la zone 1

Configuration de la zone 2

Etat des zones 1 et 2

Extrait notice

Extrait notice (suite)
