Sujet : Compatibilité gicleur fioul Danfoss

Bonjour,


Je souhaitais procéder au remplacement du gicleur fioul de ma chaudière mais impossible de retrouver le même modèle.

Elle est actuellement équipée d'un gicleur Danfoss EN 90° IV 2,94 kg/h.
Mais je ne trouve que des 80° maxi.

En ressortant la documentation de la chaudière (GEMINOX FT30S), il semblerait que le gicleur prévu pour ce modèle soit un Danfoss 030F8916 (0,75 80°s).

Quelle différence entre ces deux modèles de gicleur ?
Qu'est-ce que cela va changer pour ma chaudière si je l'équipe de ce gicleur ?

Dans l'attente de vos retours

Citer Message 1

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 205

Re : Compatibilité gicleur fioul Danfoss

Les gicleurs répondent bien a des normes biens spécifiques.  chaque corps de chauffe doit être équipé d'un gicleur bien adapté. Ainsi la puissance de la chaudière est en partie réglé par le gicleur.

L'angle les 80° et 90° sont l'angle de projection du fioul,
un gicleur avec un angle de 90° a bien une flame plus large en plus courte
un gicleur avec un angle de 80° a une flamme plus longue et moins large

Afin de mieux vous orienter voici le guide danfoss.

Sujets pièces jointes

Attachment icône Guide gicleurs Danfoss.pdf 946.67 kb, 868 téléchargements depuis. 09-11-2020

Citer Message 2

3 Réponse de adhl

  • adhl
  • Visiteur Invité

Re : Compatibilité gicleur fioul Danfoss

El-Homari a écrit:

Les gicleurs répondent bien a des normes biens spécifiques.  chaque corps de chauffe doit être équipé d'un gicleur bien adapté. Ainsi la puissance de la chaudière est en partie réglé par le gicleur.

L'angle les 80° et 90° sont l'angle de projection du fioul,
un gicleur avec un angle de 90° a bien une flame plus large en plus courte
un gicleur avec un angle de 80° a une flamme plus longue et moins large

Afin de mieux vous orienter voici le guide danfoss.

Merci de ce retour.
Le problème est qu'il semble impossible de trouver un gicleur avec un angle de 90° et étrangement ce n'était pas un angle de 90 qui était préconisé sur ce modèle....

Citer Message 3

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Compatibilité gicleur fioul Danfoss

Bonjour,

Il existe des gicleurs à 60°.

Ne serait-ce pas une erreur de lecture de votre part?  60 - 90

Comme le souligne El Homari, le débit (0,75) conditionne la puissance de chauffe.

Citer Message 4

5 Réponse de adhl

  • adhl
  • Visiteur Invité

Re : Compatibilité gicleur fioul Danfoss

protestant90 a écrit:

Bonjour,

Il existe des gicleurs à 60°.

Ne serait-ce pas une erreur de lecture de votre part?  60 - 90

Comme le souligne El Homari, le débit (0,75) conditionne la puissance de chauffe.

Bonjour,

Merci de vos retours et de prendre le temps de me répondre.

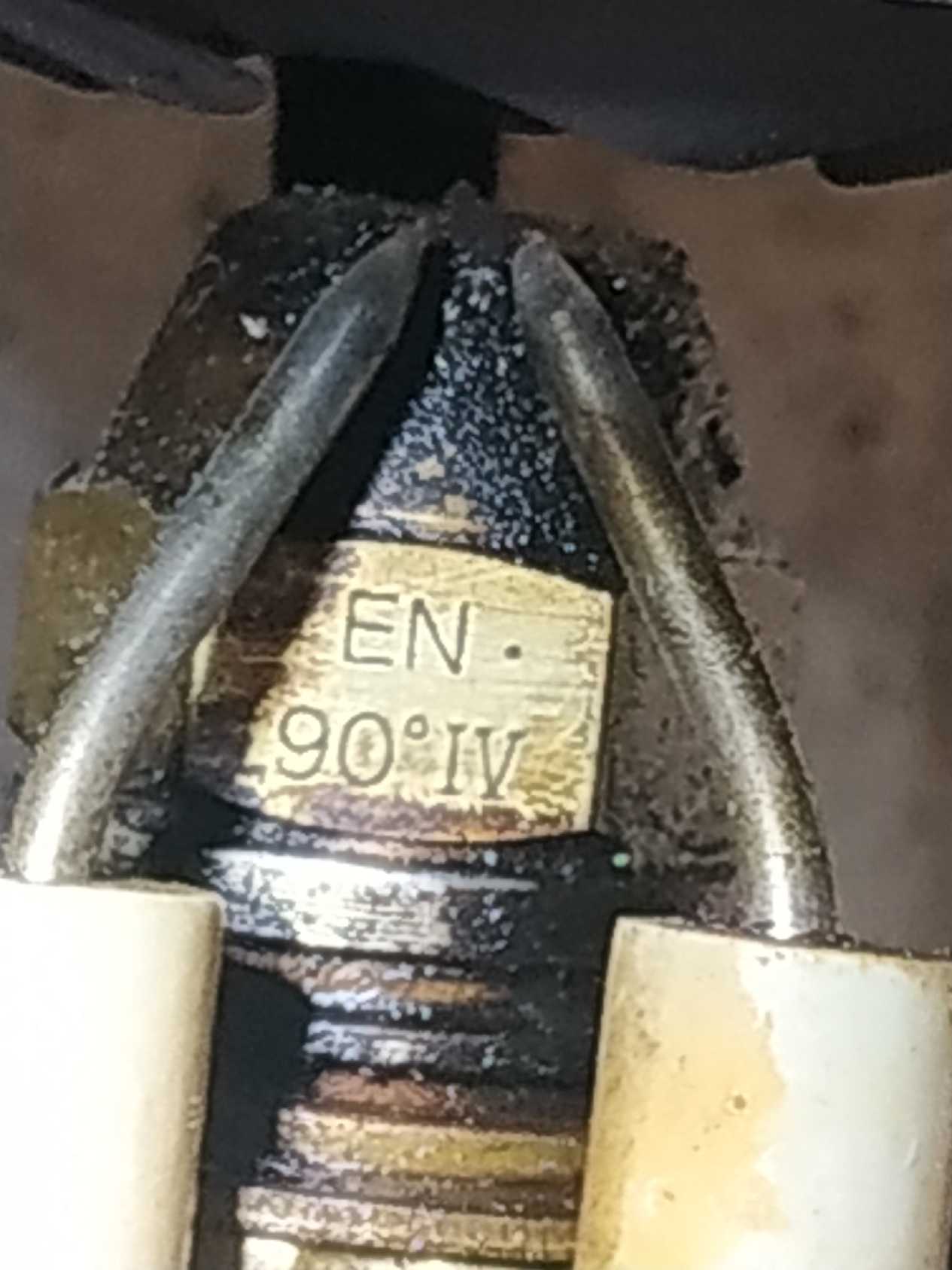

Ci-dessous quelques photos dudit gicleur.

Sujets pièces jointes

part0000011.jpg, 90.19 kb, 1265 x 1687
part0000011.jpg 90.19 kb, 170 téléchargements depuis. 10-11-2020

part0000051.jpg, 74.49 kb, 1265 x 1687
part0000051.jpg 74.49 kb, 172 téléchargements depuis. 10-11-2020

Citer Message 5

6 Réponse de adhl

  • adhl
  • Visiteur Invité

Re : Compatibilité gicleur fioul Danfoss

Suite...

Sujets pièces jointes

part0000031.jpg, 96.44 kb, 1265 x 1687
part0000031.jpg 96.44 kb, 170 téléchargements depuis. 10-11-2020

Citer Message 6

7 Réponse de El-Homari Dernière modification par El-Homari (10-11-2020 18:47:31)

  • Inscrit : 14-06-2008
  • Messages : 1 205

Re : Compatibilité gicleur fioul Danfoss

EN étant les plus recentes normes européennes qui priment en ce moment.

La seule différence entre  les deux gicleurs étant seulement l'angle de pulvérisation.
Voici la page de votre gicleur d'origine:
https://store.danfoss.com/fr/fr/Chauffa … p/030F8916

Quelques renseignements sur le gicleurs sur le site de JPG: https://www.jeanpaulguy.fr/contents/fr/ … _fuel.html

sinon votre gicleur existe toujours sur divers sites.

Citer Message 7

  • sergi00
  • Maître Plombier
  • Déconnecté
  • Inscrit : 21-01-2018
  • Messages : 471

Re : Compatibilité gicleur fioul Danfoss

Perso je mettrais le gicleur recommandé par le fabricant
Le IV indiqué sur le votre m’interpelle. En général on trouve plutôt un S ou H ou B ou N.
Je ferais aussi rerégler mon brûleur par un pro. Surtout parce qu’ils ont les outils nécessaires aux bons réglages qu’eux seuls peuvent amortir.
