Sujet : conseil schéma chauffage

bonjour à tous !

Etant en train de rénover une maison depuis maintenant 3 ans il est venu l'heure de réaliser le circuit de chauffage.
Je me suis pas mal renseigné sur cet excellent forum avant de concevoir le circuit de chauffage en m'inspirant des différents schéma en ligne.
Les anciens radiateurs en fonte vont être réutilisés, du multicouche de 26mm et de 16mm isolé sera employé avec des raccords à sertir ainsi que des nourrices en 3 /4 avec vanne.

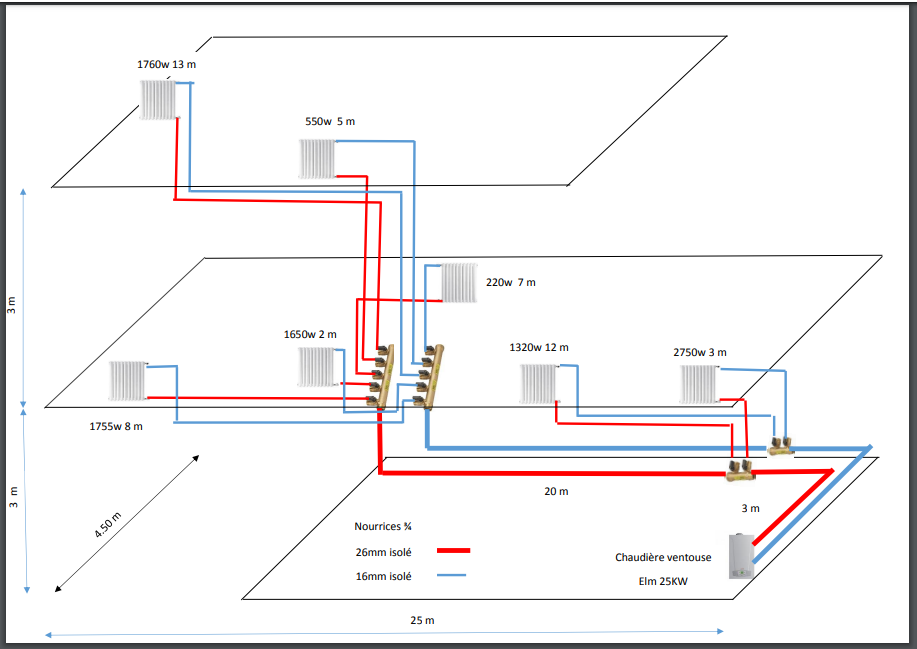

Vue que je n'ai aucune expérience dans ce domaine j'aimerai avoir votre avis sur mon schéma avant de commander les différents composants.
(j'ai déjà  la chaudière neuve que j'ai trouvé sur sur un célébré site d'annonce)
J'ai aussi un doute quand au passage des tuyaux multicouche isolé dans le placo, ont ils besoin d’être gainés ?


merci d'avance pour votre aide Théo.

Sujets pièces jointes

radia eau.png, 87.17 kb, 917 x 649
radia eau.png 87.17 kb, 8 téléchargements depuis. 07-08-2019

2

Re : conseil schéma chauffage

Bonjour

Personnellement je ferais le tout en 20 et en 16
si vous voulez vraiment faire un départ en 20/26 oui pourquoi pas, mais je ferais juste la liaison entre la chaudière et les deux premier radiateurs en 20/26, puis le reste en 20 jusqu'aux nourrices puis du 16 pour le lignes individuelles.

les tuyaux isolés ne sont pas gainés ce n'est pas nécessaire.
Bon courage pour les passer dans le cloisons, je dirais même que vous n'y arriverez pas.

Re : conseil schéma chauffage

bonjour,

merci pour la réponse.

Je vais faire ça alors, départ en 20/26 jusqu'a la première nourrice puis le reste en 20/16 et en 16/12 pour terminer.
Le placo n'est pas encore réalisé donc ce n'est pas un soucis.
