Sujet : Installation chauffage radiateau eau chaude , maison 1 étage

Bonsoir tout le monde , j'ai besoin de conseil de spécialiste pour valider un plan de distribution de l'eau chaude a mes radiateurs.
J'aurais souhaiter alimenter mes radiateur par de boucles en mini colonnes(les radiateurs situé aux fenetres sont les uns aux dessus des autre) pour faires des boucles simples et pour éviter les différence de pressions trop importante entre les boucles et par simplicité pour passer les différentes portes je voudrais distribuer les radiateur haut et bas par des tuyaux en multicouche au niveau de la plainte du 1er(au ras du sol)

mon beau frères qui chapeaute mon travail et qui est quasi du métier(me conseille), plutôt ,de faire deux boucles basse (jour) et deux boucles haute(nuit) sachant que pour l'instant on a pas prit l option double sortie régulable a la sortie de la pac.

De plus il me conseille de tout passer en multi de 20mm pour que ça circule bien.

Donc est ce que l eau montera au boucle haute alors que le circuit bas sera plus facile?( circulateur obligatoire a mon avis)
est ce que le 20mm ne va pas donner une mauvaise vitesse de déplacement et de pression a l'eau?

Sujets pièces jointes

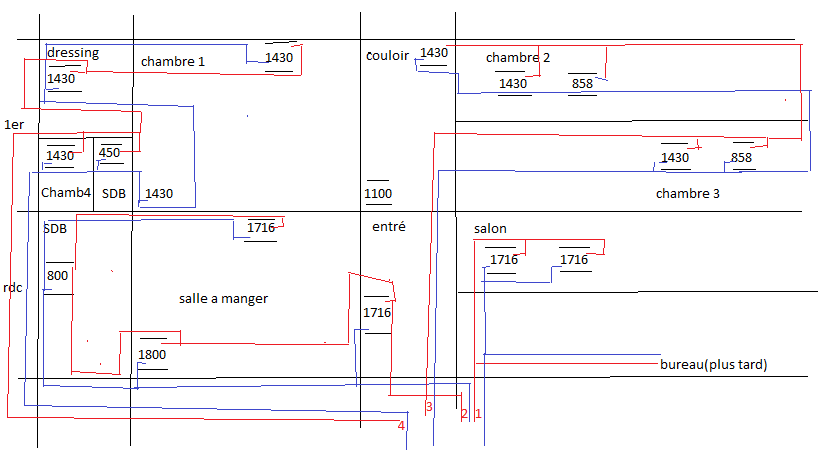

plan maison chauff 2.png, 16.1 kb, 819 x 460
plan maison chauff 2.png 16.1 kb, 528 téléchargements depuis. 27-11-2016

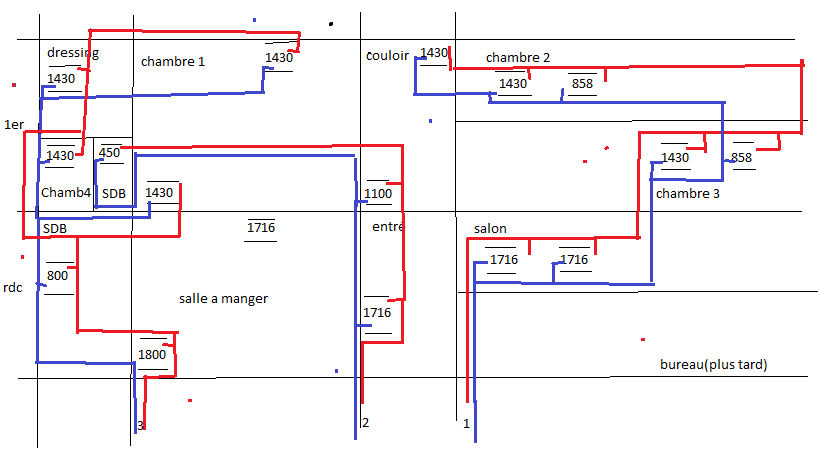

plan maison chauff zone nuit jour.png, 14.69 kb, 819 x 460
plan maison chauff zone nuit jour.png 14.69 kb, 405 téléchargements depuis. 26-11-2016

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Installation chauffage radiateau eau chaude , maison 1 étage

Un peut trop compliqué, difficile a gérer a installer et pas économe.
Essayez quelque chose de plus simple comme ici: https://plombiers-reunis.com/topic3210- … hemas.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Installation chauffage radiateau eau chaude , maison 1 étage

bonjour

faites faire le même cheminement aux tubes aller et retour

JR

Citer Message 3

  • Inscrit : 26-11-2016
  • Messages : 4

Re : Installation chauffage radiateau eau chaude , maison 1 étage

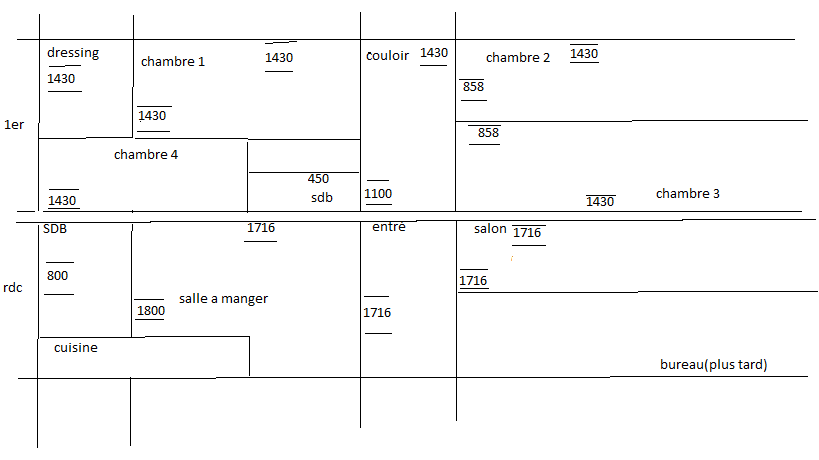

Merci beaucoup Niel et Ruajosé de m'avoir lu et réponduts , je m 'excuse pour le schéma ça a l'air compliqué parce que je n'ai pas respecté l 'emplacement des émeteur dans les piéces. En fait j 'ai tenté de relié le radiateur du haut et du bas lorsqu ils se trouvent l'un au dessu de l'autre justement pour eviter de faire trop de parcourt a l'eau. Je vous repasse un schéma sans tuyaux de la maison avec les formes des pieces et les radiateurs aux bons endroits. Et pour le diametre(20mm) constant vous en pensez quoi?
