Sujet : Demande d'aide pour brancher un thermostat connecté sans fil Tado x

Bonjour,
Je possède une chaudière Viessman 100, sur la première page de la notice, il est indiqué "Vitodens 100-W Type B1HC, B1KC, de 6.5 à 35.0 kW, je ne sais donc pas de quel modèle il s'agit précisément.

Je souhaite installer un thermostat connecté sans fil Tado "Thermostat Intelligent sans fil X - Kit de Démarrage" (voir le lien ci-dessous)
https://shop.tado.com/fr-row/products/w … tarter-kit

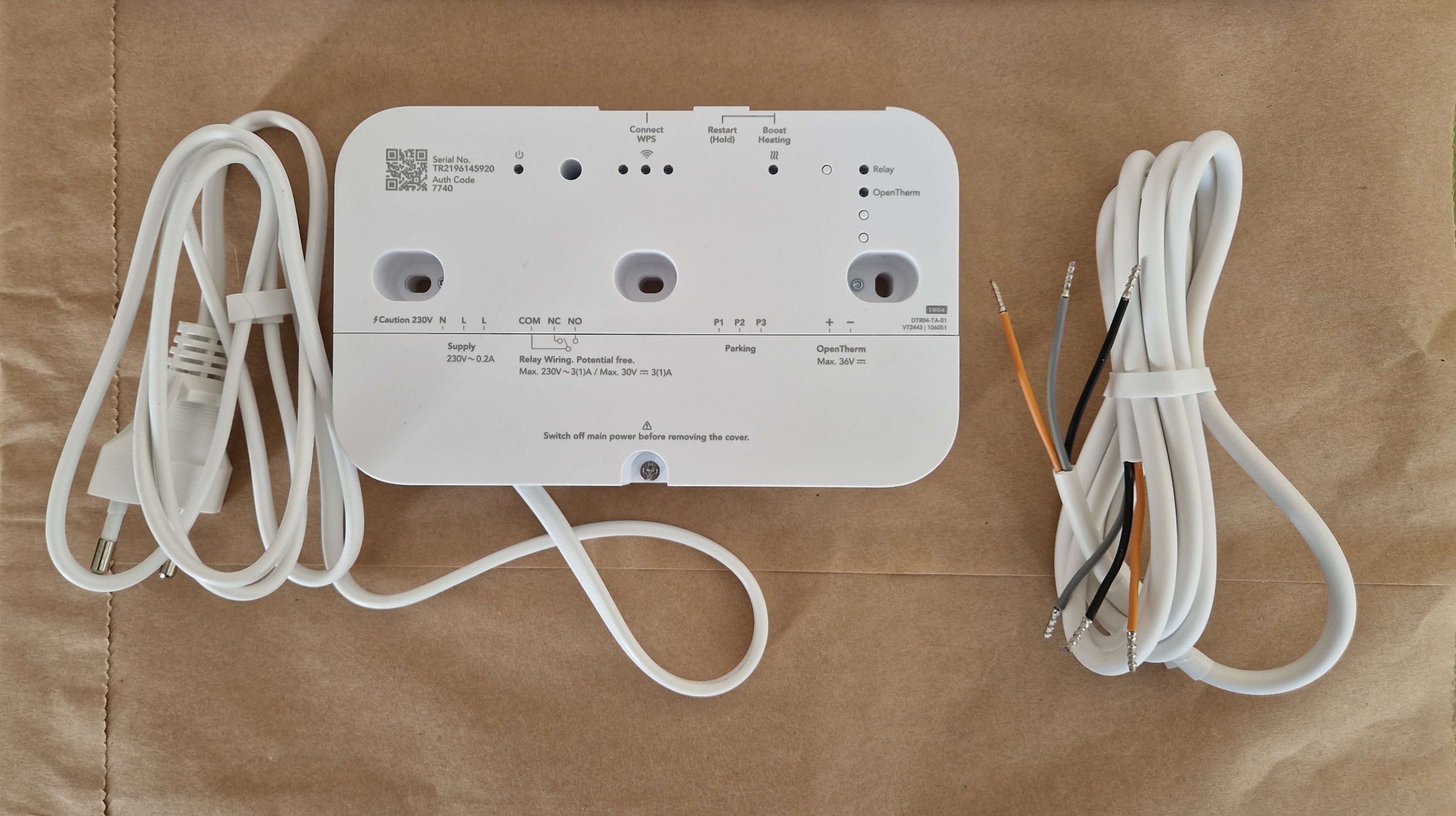

Le thermostat est fourni avec un câble de trois conducteurs (1 noir, 1 gris, 1 orange) pour raccorder le boîtier sans fil Tado à la chaudière Vitodens 100-W  (voir lien ci-dessous), mais je ne comprends pas où brancher le troisième fil sur le bornier noté 96 (1-L-N).
Pouvez-vous m'aider s'il vous plait ?

https://i.ibb.co/ch8kZnff/Bornier-chaudi-re-VITODENS-100-W-B1-KC-26-KW.jpg

Voici les liens vers la notice de ma chaudière Vitodens 100-W Type B1HC, B1KC et en dessous celles du Thermostat Intelligent sans fil X et son boîtier sans fil. (Les fichiers sont trop lourds pour les mettrent en pièces jointes.)
Merci pour votre aide.

https://www.expertbynet.fr/img/cms/Noti … lateur.pdf

https://cdn.brandfolder.io/607DGEMS/at/ … AL_web.pdf
https://cdn.brandfolder.io/607DGEMS/at/ … ML_web.pdf

Sujets pièces jointes

20250430_183125.jpg, 1.87 mb, 3831 x 2147
20250430_183125.jpg 1.87 mb, 20 téléchargements depuis. 30-04-2025

20250430_183241.jpg, 3.31 mb, 4000 x 3000
20250430_183241.jpg 3.31 mb, 14 téléchargements depuis. 30-04-2025

Citer Message 1

  • PUB

2 Réponse de El-Homari Dernière modification par El-Homari (01-05-2025 17:51:52)

  • Inscrit : 14-06-2008
  • Messages : 1 323

Re : Demande d'aide pour brancher un thermostat connecté sans fil Tado x

Bonjour.

Les thermostats a contact sec fonctionnent avec seulement 2 fils, le troisième est inutile dans la majorité des cas.

Tout d'abord vous débranchez la chaudière du réseau electrique.

Sur la chaudière vous brancherez sur le bornier 96 deux fils a la place du pont existant.

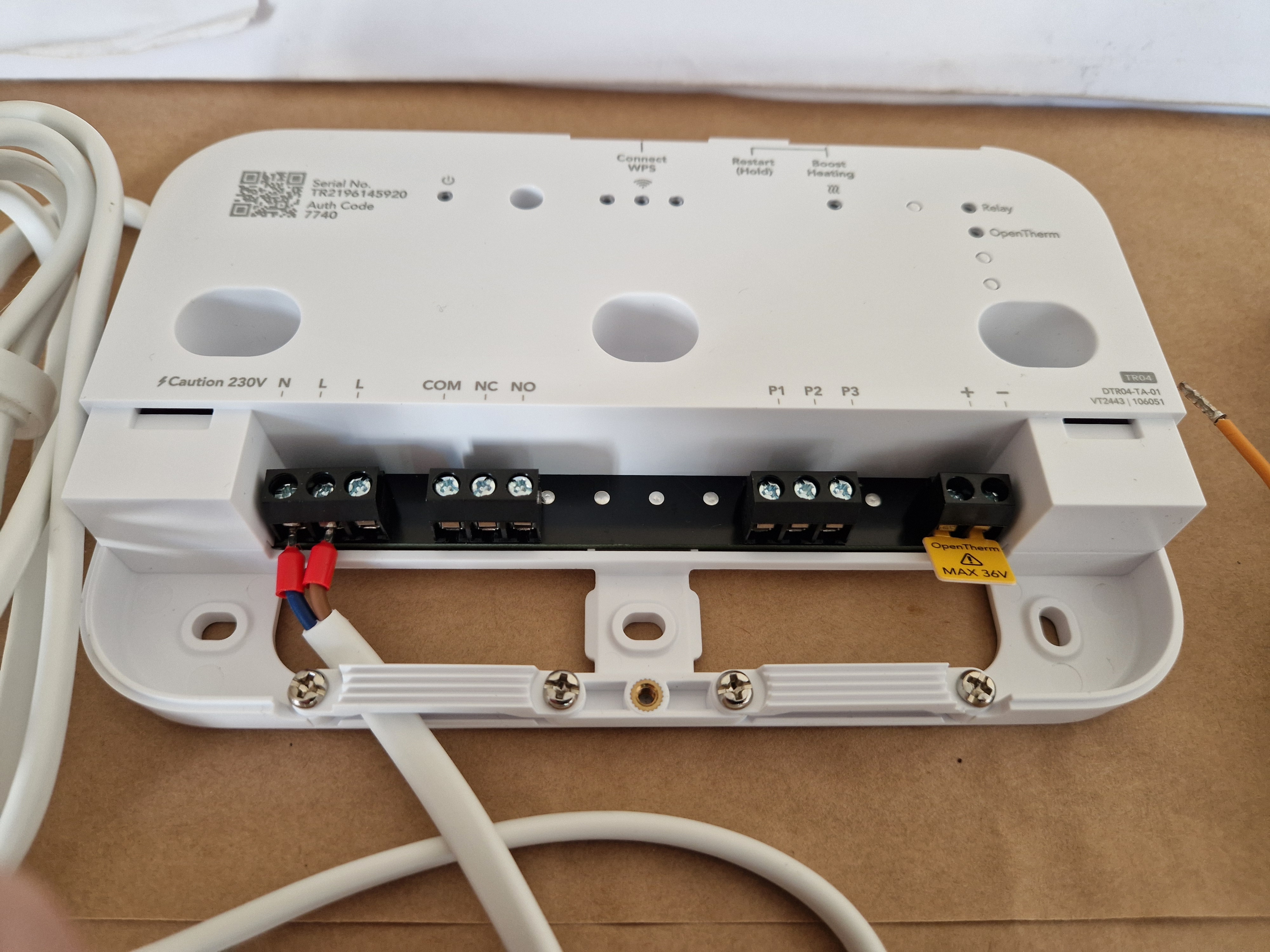

Sur le thermostat vou utilisez les borniers, COM (commun)  et NC (Normalement fermé).
Il n'y a pas de sens a respecter, il s'agit d'un passage de courant de petite intensité, signal electrique.

Vous essayez en demandant le chauffage sur le thermostat, si la chaudière ne démarre pas vous utilisez alors les borniers COM (commun) et NO (Normalement ouvert).

Certains fabricants de contacteurs ne respectent pas les anciennes normes qui définissent les contacts ouvert ou fermé.
contact-sec


Le troisième fils n'as pas besoin d'etre branché, toutefois vous isolerez les deux extrémités pour éviter un faux contact.
