Sujet : Installation TAM sur chaudière dedietrich

Hello les plombiers,

J’ai une petite galère j’essaye de relier un thermostat d’ambiance TAMO sur ma chaudière dedietrich DTG 115 eco nox.
Le petit soucis je ne vois pas de branchement TAM sur le bornier .. vous avez déjà vu ça ?

Citer Message 1

  • PUB

2 Réponse de El-Homari Dernière modification par El-Homari (19-03-2025 20:03:07)

  • Inscrit : 14-06-2008
  • Messages : 1 307

Re : Installation TAM sur chaudière dedietrich

Sujet deja traité ici? est-ce que vous l'avez Vu?

Edit= j'ai oublié le lien https://plombiers-reunis.com/topic977-r … conox.html

Citer Message 2

  • Inscrit : 18-03-2025
  • Messages : 4

Re : Installation TAM sur chaudière dedietrich

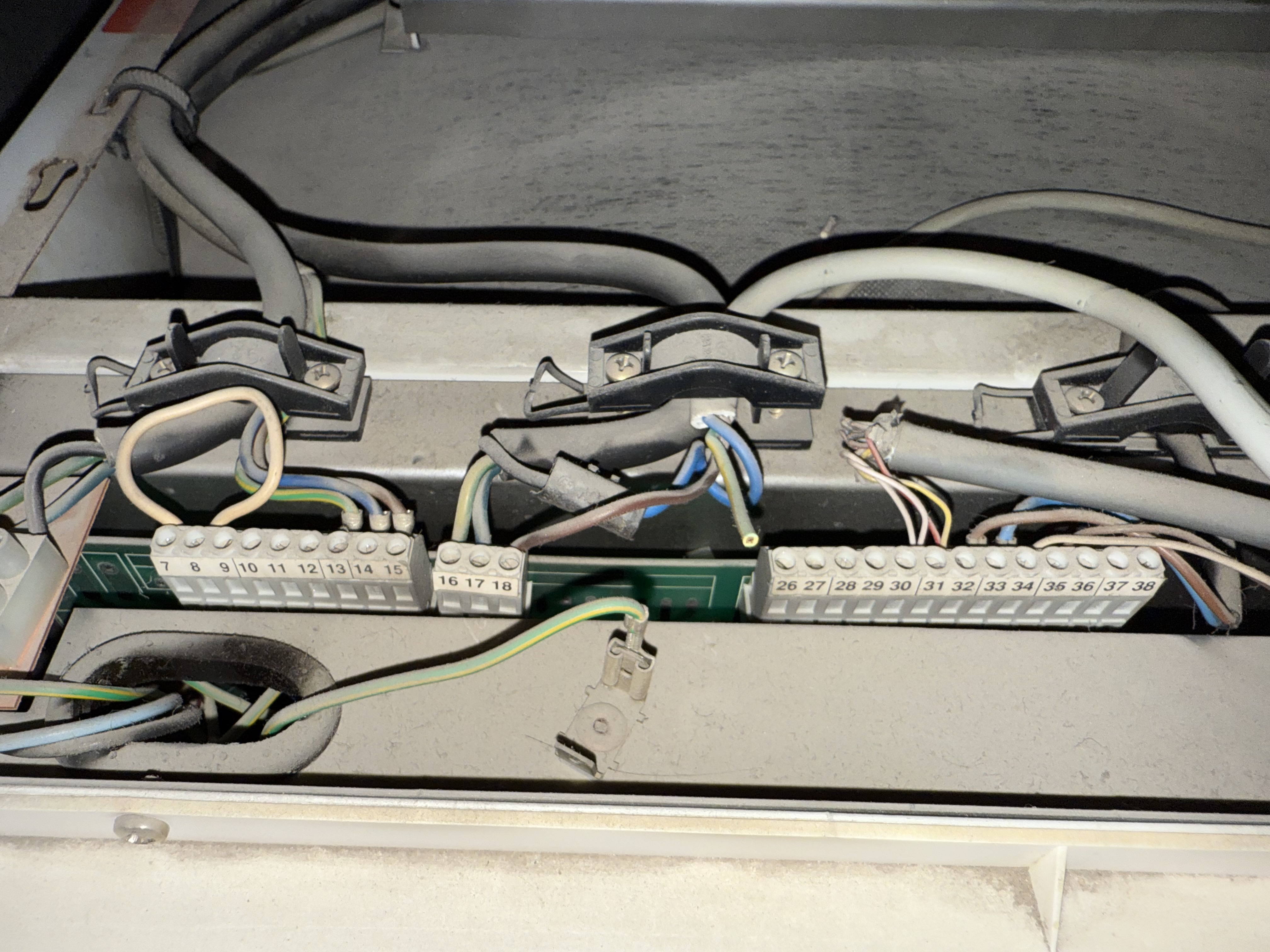

J’ai vu plusieurs sujet mais il y avait systématiquement des emplacements TAM sur les chaudières en question, je suis peut être passé à côté du sujet en question ..

Sujets pièces jointes

Attachment icône IMG_0100.jpeg 3.66 mb, 14 téléchargements depuis. 18-03-2025

Attachment icône IMG_0101.jpeg 2.67 mb, 11 téléchargements depuis. 18-03-2025

Citer Message 3

  • Inscrit : 18-03-2025
  • Messages : 4

Re : Installation TAM sur chaudière dedietrich

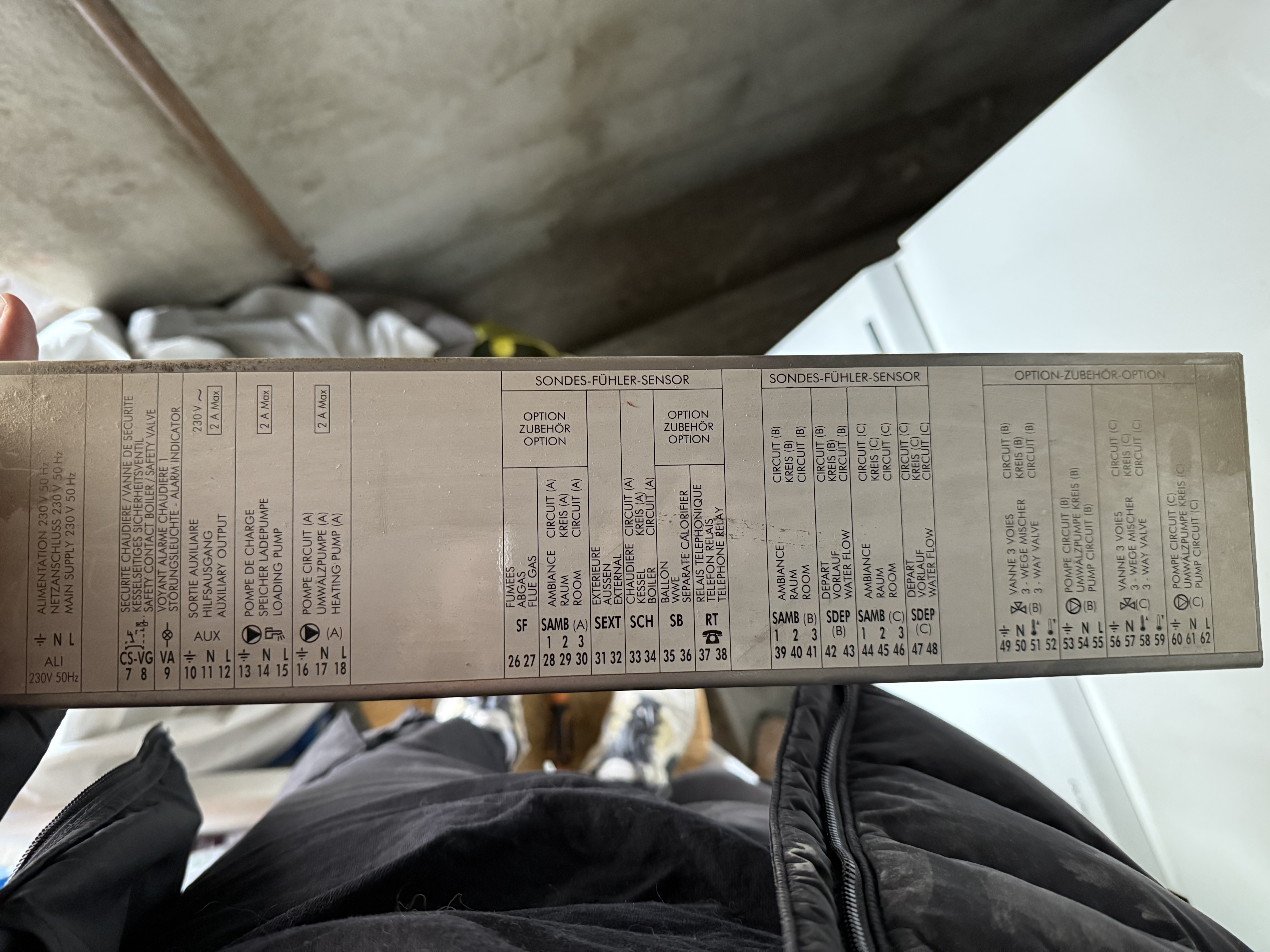

J’ai trouver le schéma électrique de la chaudière mais toujours pas de TAM ..

Sujets pièces jointes

Attachment icône IMG_0111.jpeg 2.06 mb, 12 téléchargements depuis. 19-03-2025

Citer Message 4

5 Réponse de simsim38 Dernière modification par simsim38 (19-03-2025 18:57:34)

  • Inscrit : 18-03-2025
  • Messages : 4

Re : Installation TAM sur chaudière dedietrich

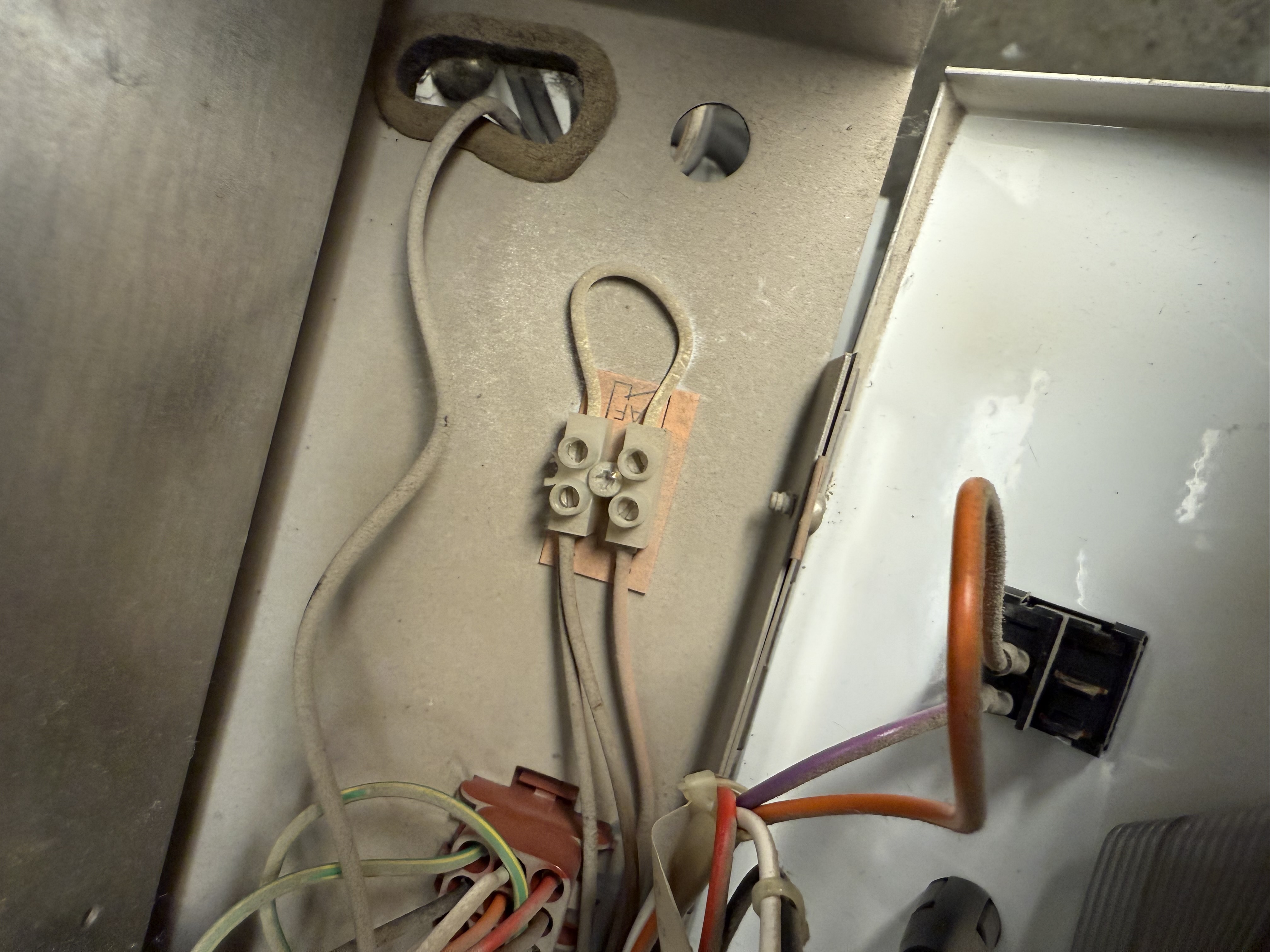

Et j’ai aussi trouver un bornier AF mais je ne le vois pas dans le schéma ça pourrait être ça ?

Sujets pièces jointes

Attachment icône IMG_0110.jpeg 2.15 mb, 13 téléchargements depuis. 19-03-2025

Citer Message 5

  • Inscrit : 18-03-2025
  • Messages : 4

Re : Installation TAM sur chaudière dedietrich

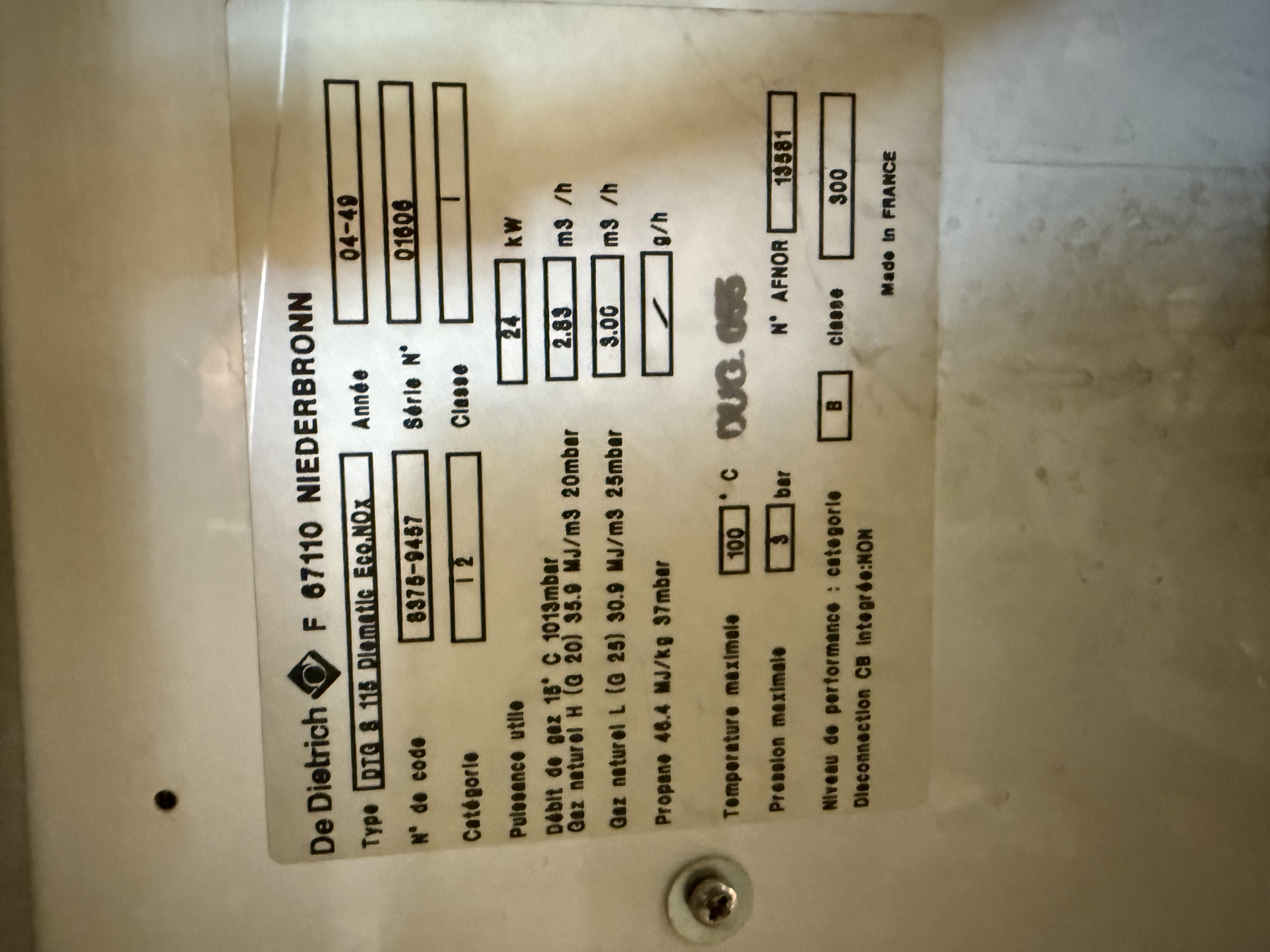

Et pour finir voici la référence exacte de la chaudière

Sujets pièces jointes

Attachment icône IMG_0106.jpeg 2 mb, 11 téléchargements depuis. 19-03-2025

Citer Message 6

7 Réponse de 45Jose Dernière modification par 45Jose (19-03-2025 19:38:46)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 962

Re : Installation TAM sur chaudière dedietrich

bonsoir
On ne peut pas installer un thermostat sur une chaudière avec une régulation DIEMATIC
il faut programmer la régulation

JR

Citer Message 7

8 Réponse de El-Homari Dernière modification par El-Homari (19-03-2025 20:24:19)

  • Inscrit : 14-06-2008
  • Messages : 1 307

Re : Installation TAM sur chaudière dedietrich

Bonjour.

Oui en effet certaines marques sont compliqués , et la votre n'accepte peut etre pas un thermostat d'ambiance mais doit accepter une sonde d'ambiance, c'est a dire une sonde qui communique avec la chaudière.

De memoir, je pense que De Dietrich fonctionne avec les thermostats équipés de résistance..., c'est a dire que le thermostat n'ouvre ou ne ferme pas un contact comme la majorité des thermostats, il a un fonctionnement propre a cette marque, le Thermostat est normalement équipé d'une résistance qui envoi un signal en fonction de la température.

Elle se branche normalement dans le connecteur J5 aux emplacements

Voici l'image redimensionné pour qu'elle s'affiche.

Attention toutefois au thermostat que vous prenez car ils ne sont pas tous compatibles.


Sur les borniers 29 et 30 ils doit y avoir un pont (shunt) regardez s'il y a une petite resistance sur ce pont, et aussi s'il y a un fils sur le bornier 28

Citer Message 8
