1 Sujet de martial.gerdil Dernière modification par martial.gerdil (07-02-2025 15:30:18)

  • Inscrit : 07-02-2025
  • Messages : 3

Sujet : Un 2ème chauffe eau pour la balnéo

Bonjour,
je viens d'acheter une baignoire balnéo double qui à une contenance d'environ 500 litres, et j'ai un chauffe eau thermodynamique de 200 litres ; par conséquent je vais devoir rajouter un chauffe eau. (malgré le calcul 1,8 V qui donnerait 200*1,8=360 l mais plus d'eau chaude ensuite en plus d'être insuffisant).
Je vais ajouter un chauffe eau électrique de 300 litres, et je voudrais :
- Utiliser la maison tel quel uniquement avec le ballon thermodynamique
- Utiliser ce chauffe eau de 300 l pour la balnéo uniquement.
- En cas de panne du chauffe eau thermodynamique, pourvoir alimenter la maison avec le chauffe eau électrique.
- Eventuellement remplir le ballon électrique avec le ballon thermodynamique.

Voici les schémas :

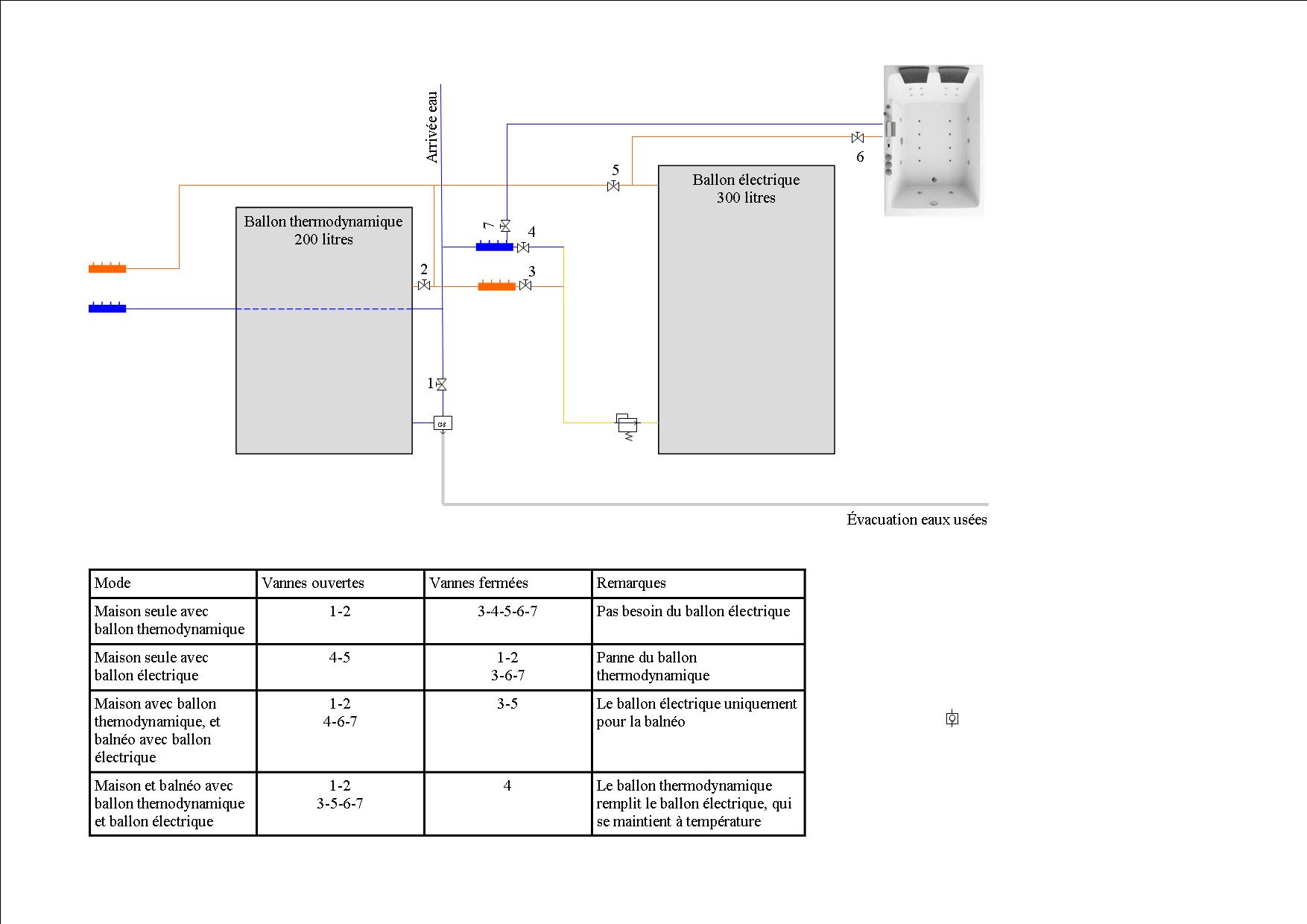

- de ce que j'envisage de faire ...

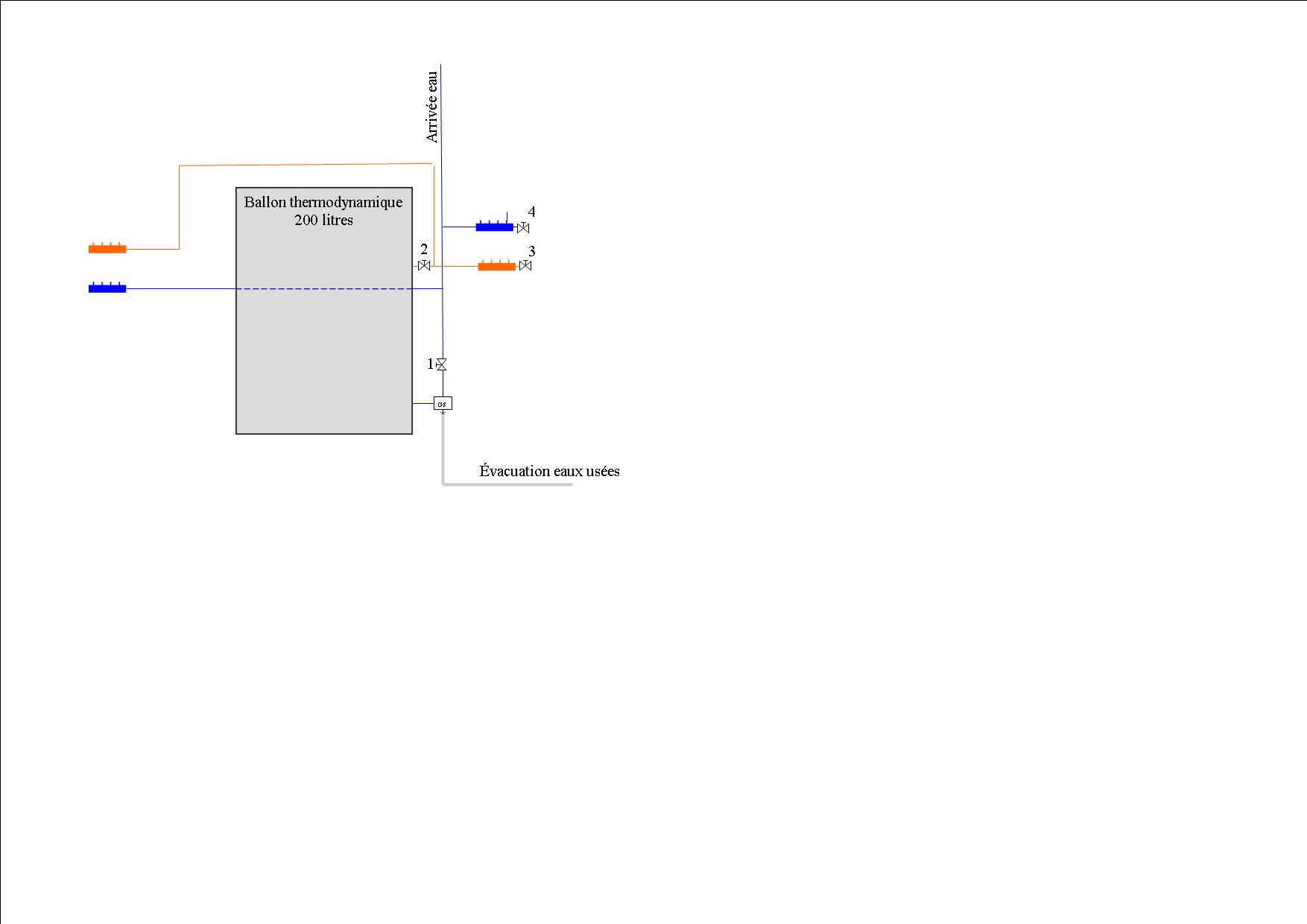

- de mon installation avant les modifications

Pouvez vous me dire si ma modification est correcte svp ?
Merci

Sujets pièces jointes

ballon_eau_chaude_avant.jpg, 56.59 kb, 1754 x 1240
ballon_eau_chaude_avant.jpg 56.59 kb, 19 téléchargements depuis. 07-02-2025

ballon_eau_chaude_double.jpg, 136.87 kb, 1754 x 1240
ballon_eau_chaude_double.jpg 136.87 kb, 22 téléchargements depuis. 07-02-2025

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 709

Re : Un 2ème chauffe eau pour la balnéo

Bonjour.

Oui ca semble correct, mais en mode fonctionnement avec les deux ballons,
la source d'eau chaude est indéfinie vous savez que vous avez les deux ballons en pression mais l'eau ne va pas forcement passer par le ballon electrique, elle sortira du ballon thermodynamique pour aller directement dans la nourrice puis au point de consommation car elle prendra le chemin le plus fluide.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

de Darius le site Web

Citer Message 2

  • Inscrit : 07-02-2025
  • Messages : 3

Re : Un 2ème chauffe eau pour la balnéo

D'accord, merci.
Par contre il me semble avoir lu qu'il fallait un clapet anti-retour à quelque part, je ne sais pas où le mettre, vous avez une idée ?
Merci

Citer Message 3

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 959

Re : Un 2ème chauffe eau pour la balnéo

bonjour
pour forcer la sortie ecs du thermodynamique à passer vers l'électrique il manque une vanne sur le tuyau d'eau chaude qui va vers la maison au dessus de la vanne n°2

JR

Citer Message 4

  • Inscrit : 14-06-2008
  • Messages : 1 283

Re : Un 2ème chauffe eau pour la balnéo

en regardant l'image je dirais que l'eau chaude en sortie de ballon thermodynamique, ne peux pas traverser la nourrice pour aller au ballon electrique, sinon les points d'eau alimentées par cette nourrice ne peuvent pas fonctionner depuis le ballon electrique dans la configuration des ballon en serie

Citer Message 5
