1 Sujet de lil.shadows Dernière modification par lil.shadows (24-10-2023 08:09:17)

  • Inscrit : 24-10-2023
  • Messages : 6

Sujet : couplage Pac + bouilleur

Bonjour à tous,
J'ai parcouru le forum, j'y ai vu beaucoup d'informations,qui complète ma compréhension et me perds aussi
J'ai un système  de chauffe des radiateurs par un Pac, ECS  est indépendant.
Dans l'installation  actuelle je n'ai pas de ballon tampon.
La présence d'un ballon tampon  est il obligatoire ?
Je veux rajouter un bouilleur sur l'existant.
Cependant hormis mettre un bypass au niveau  de la PAC je n'ai pas trouver comment interfacer/asservir  les deux.
J'ai bien conscience que chaque énergie a des températures de production bien différentes .

Je vous remercie d'avance pour vos explications/ conseils/ aide.

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : couplage Pac + bouilleur

Bonjour.

Une PAC bien installé est indépendante du réseau, avec un ballon tampon même de petite capacité.

Imaginez votre PAC qui se mets en route pour produire et que le réseau n'absorve pas la production, la pompe ne peux pas s'arrêter car elle est temporisé, il faut donc une quantité minimale rien qu'au fonctionnement de la PAC.

Avec ce petit ballon tampon vous avez la possibilité d'ajouter d'autres sources de production en les branchant sur le ballon tampon.
Pouvez vous poster une image de l'installation pour voir ce qui est fait .

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 24-10-2023
  • Messages : 6

Re : couplage Pac + bouilleur

Darius a écrit:

Bonjour.

Une PAC bien installé est indépendante du réseau, avec un ballon tampon même de petite capacité.

Imaginez votre PAC qui se mets en route pour produire et que le réseau n'absorve pas la production, la pompe ne peux pas s'arrêter car elle est temporisé, il faut donc une quantité minimale rien qu'au fonctionnement de la PAC.

Avec ce petit ballon tampon vous avez la possibilité d'ajouter d'autres sources de production en les branchant sur le ballon tampon.
Pouvez vous poster une image de l'installation pour voir ce qui est fait .

Bonjour,  l'installation d'un ballon tampons  est donc indispensables.
Sauf erreur de ma part la PACà déjà son ballon tampon interne mais il faut que je relie la PAC et le bouilleur sur un ballon tampon et du ballon tampon que ça soit distribuer vers les radiateurs ?

Citer Message 3

  • Inscrit : 24-10-2023
  • Messages : 6

Re : couplage Pac + bouilleur

Bonjour,
J'ai joint le schéma de l'installation existante avec l'ajout prévu
Cordialement

Sujets pièces jointes

Attachment icône 20231025_121746.jpg 2.22 mb, 18 téléchargements depuis. 25-10-2023

Citer Message 4

5 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : couplage Pac + bouilleur

bonjour
Comme dit Marius, il faut un ballon tampon pour recevoir la chaleur de chaque source et repartir ensuite vers les radiateurs d'autant plus que sur le bouilleur on ne peut pas réguler finement, donc sans ballon et une régulation derrière, il pourrait y avoir de l'eau trop chaude vers les radiateurs.
Il y a deux façons de faire:
1- le ballon sert de découplage entre  les circuits primaires et secondaires
2- le ballon n'est alimenté qui si les radiateurs se ferme et que le bouilleur fonctionne encore.
Nota le ballon doit être dimensionné par rapport à la capacité de charge de bois du bouilleur

JR

Citer Message 5

6 Réponse de lil.shadows Dernière modification par lil.shadows (25-10-2023 17:45:37)

  • Inscrit : 24-10-2023
  • Messages : 6

Re : couplage Pac + bouilleur

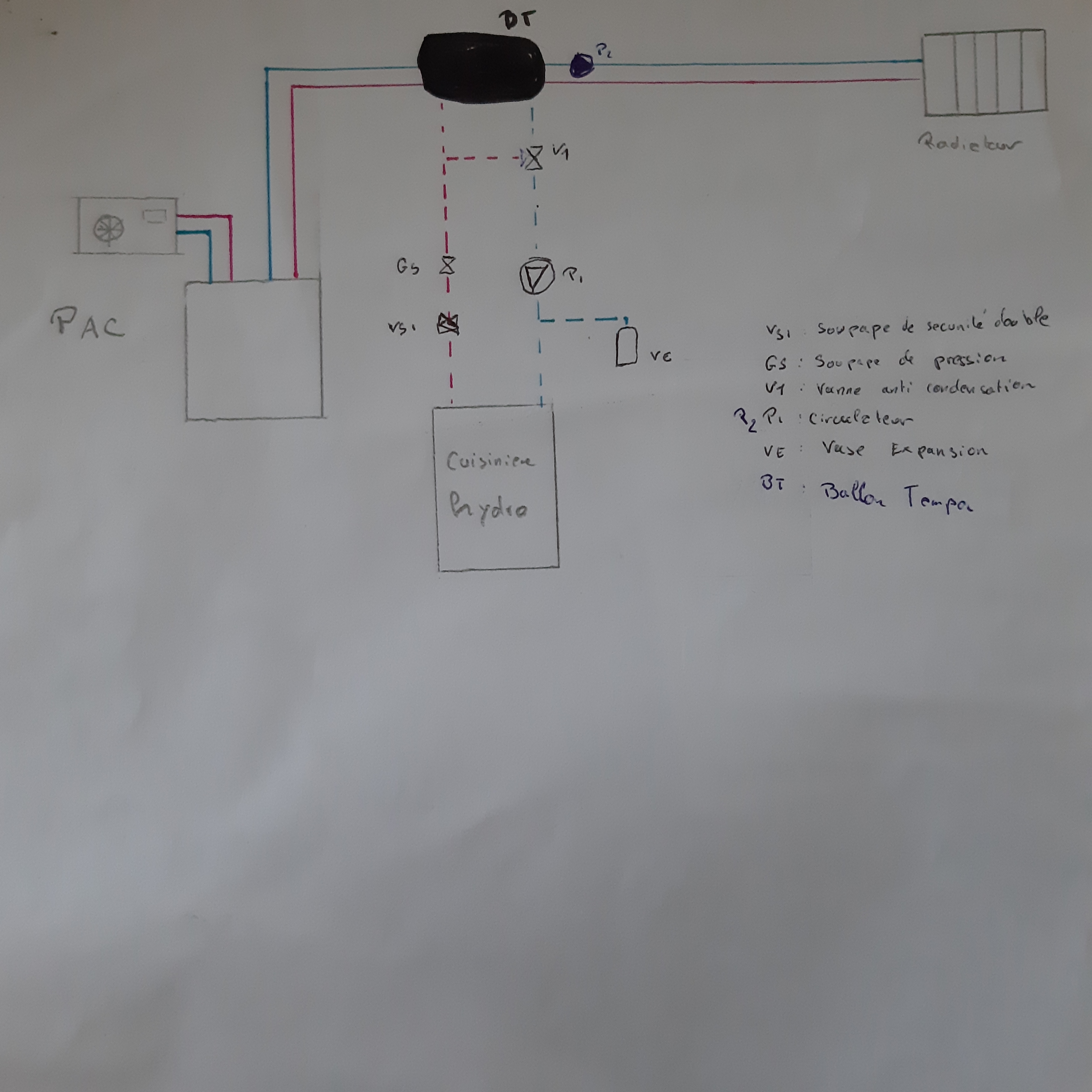

Bonjour, si j'ai bien compris le schéma devraitressembler a ça
Y a t il d'autres éléments que j'aurais oublié d'ajouter
Cordialement

Sujets pièces jointes

20231025_174210.jpg, 2.38 mb, 3024 x 3024
20231025_174210.jpg 2.38 mb, 46 téléchargements depuis. 25-10-2023

Citer Message 6

7 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : couplage Pac + bouilleur

en gros, oui avec une vanne de régulation 3voies sur le circuit radiateur pour au minimum limiter la température d'eau

JR

Citer Message 7

  • Inscrit : 24-10-2023
  • Messages : 6

Re : couplage Pac + bouilleur

45Jose a écrit:

en gros, oui avec une vanne de régulation 3voies sur le circuit radiateur pour au minimum limiter la température d'eau

Bonjour  Je vous remercie pour vos réponses,  cependant je comprends pas l'avantage /intérêt de la vanne 3voies sur le circuit radiateurs.
Cordialement

Citer Message 8

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : couplage Pac + bouilleur

45Jose a écrit:

bonjour
Comme dit Marius, il faut un ballon tampon pour recevoir la chaleur de chaque source et repartir ensuite vers les radiateurs d'autant plus que sur le bouilleur on ne peut pas réguler finement, donc sans ballon et une régulation derrière, il pourrait y avoir de l'eau trop chaude vers les radiateurs.
Il y a deux façons de faire:
1- le ballon sert de découplage entre  les circuits primaires et secondaires
2- le ballon n'est alimenté qui si les radiateurs se ferme et que le bouilleur fonctionne encore.
Nota le ballon doit être dimensionné par rapport à la capacité de charge de bois du bouilleur

Sans etre un spécialiste, je rejoins JR, avec un bouilleur qui n'as pas vraiment de controle de combustion, vous risqués d'envoyer de de l'eau extrêmement chaude vers les radiateurs, si vous avez des tuyaux en PER ou même multicouche sur votre installation les risques de déboitement au niveau des raccords sont a prendre en compte en plus des risques de brulure.

Le bouilleur est un des elements les plus dangereux dans une installation car il n'as pas de controle ni de systeme anti chauffe en cas de coupure de courant ou panne de circulateur.

Une vanne 3V sur le départ des radiateurs permets de limiter/réguler la température de départ vers les radiateurs selon les besoins.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 9

  • Inscrit : 24-10-2023
  • Messages : 6

Re : couplage Pac + bouilleur

Bonjour,

Quel est la différence entre ballon tampon et ballon mélangeur ? J'ai du mal à comprendre la différence entre les deux.
Quel installation sera la plus adéquate !?

Cordialement

Citer Message 10
