Sujet : arrivées plomberie sur pied mitigeur baignoire îlot

Bonjour,

Haaa... les femmes et leurs désirs smile
Madame veut absolument une baignoire îlot avec son pied mitigeur.
J'ai mes départs eau chaude et froide en diamètre 20 multicouche gainé qui seront fixés sur la dalle de compression béton.
Au dessus, je vais avoir mon plancher chauffant hydraulique sur mousse projeté polyuréthane, puis carrelage
Voilà pour l'environnement.
Ma demande concerne les 2 remontées d'alimentation de la colonne mitigeur.
Comme faire ? Un cintrage à 90° des 2 multicouches avec un raccord serti puis les flexibles de la colonne seront directement sur les 2 raccords ou préconisez-vous autre chose de plus adéquat ?
Auriez-vous des photos de certains montages

Merci de vos retours

Cordialement

  • PUB

2 Réponse de El-Homari Dernière modification par El-Homari (20-03-2023 19:17:51)

  • Inscrit : 14-06-2008
  • Messages : 1 205

Re : arrivées plomberie sur pied mitigeur baignoire îlot

Bonjour.

Chaque robinet est différent et il faut donc adapter les attentes en fonction du robinet.
Regardez cette page, comment les collègues se sont démerdés avec un robinet de ce type, si le robinet est de grande marque il y a des fortes chance que ce soit facile.
https://plombiers-reunis.com/topic6183- … rtant.html

  • Inscrit : 29-01-2023
  • Messages : 12

Re : arrivées plomberie sur pied mitigeur baignoire îlot

Bonjour,

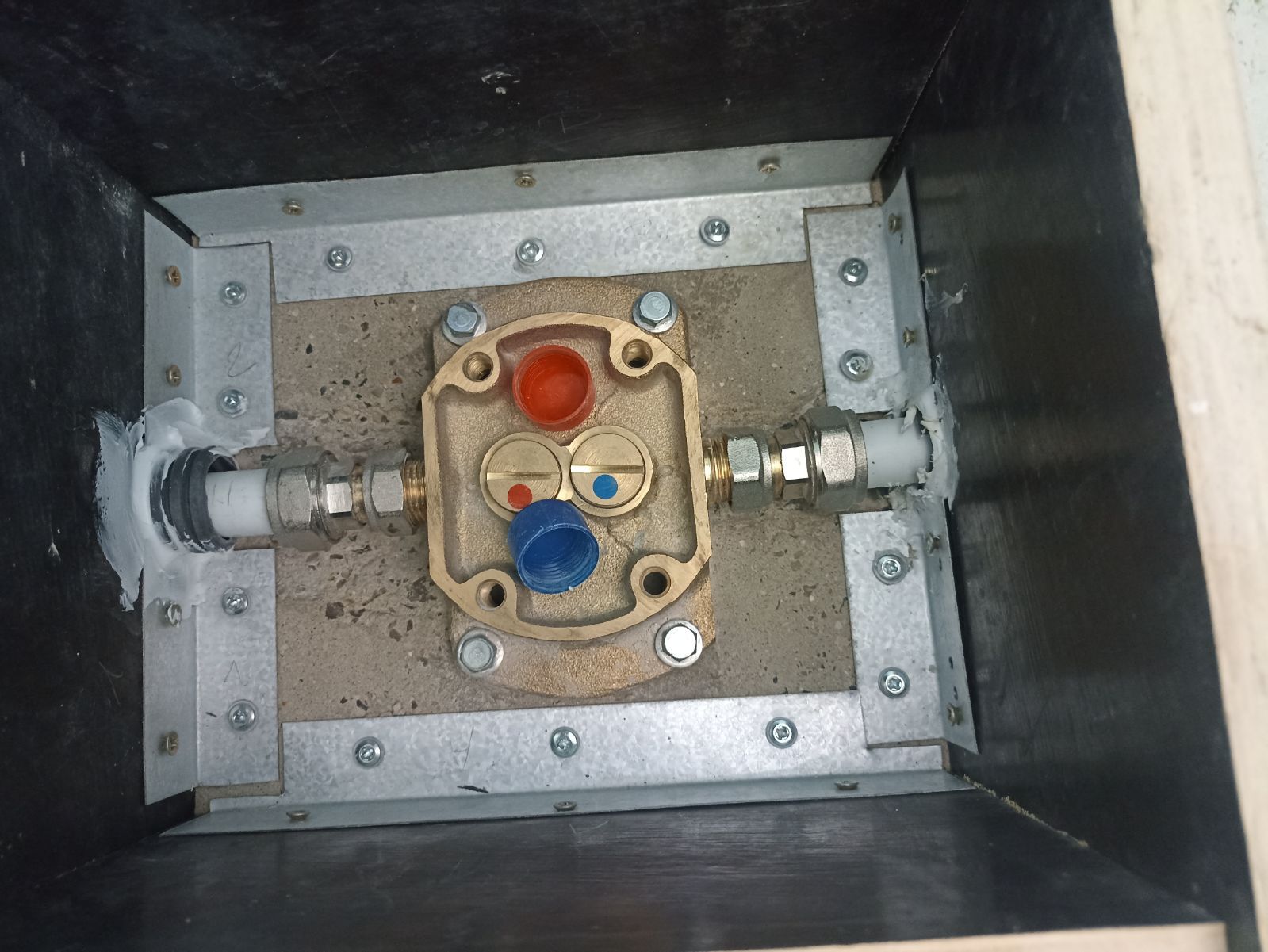

Je reviens sur le sujet suite à la mise en place de la platine livrée avec le robinet mitigeur sur pied.

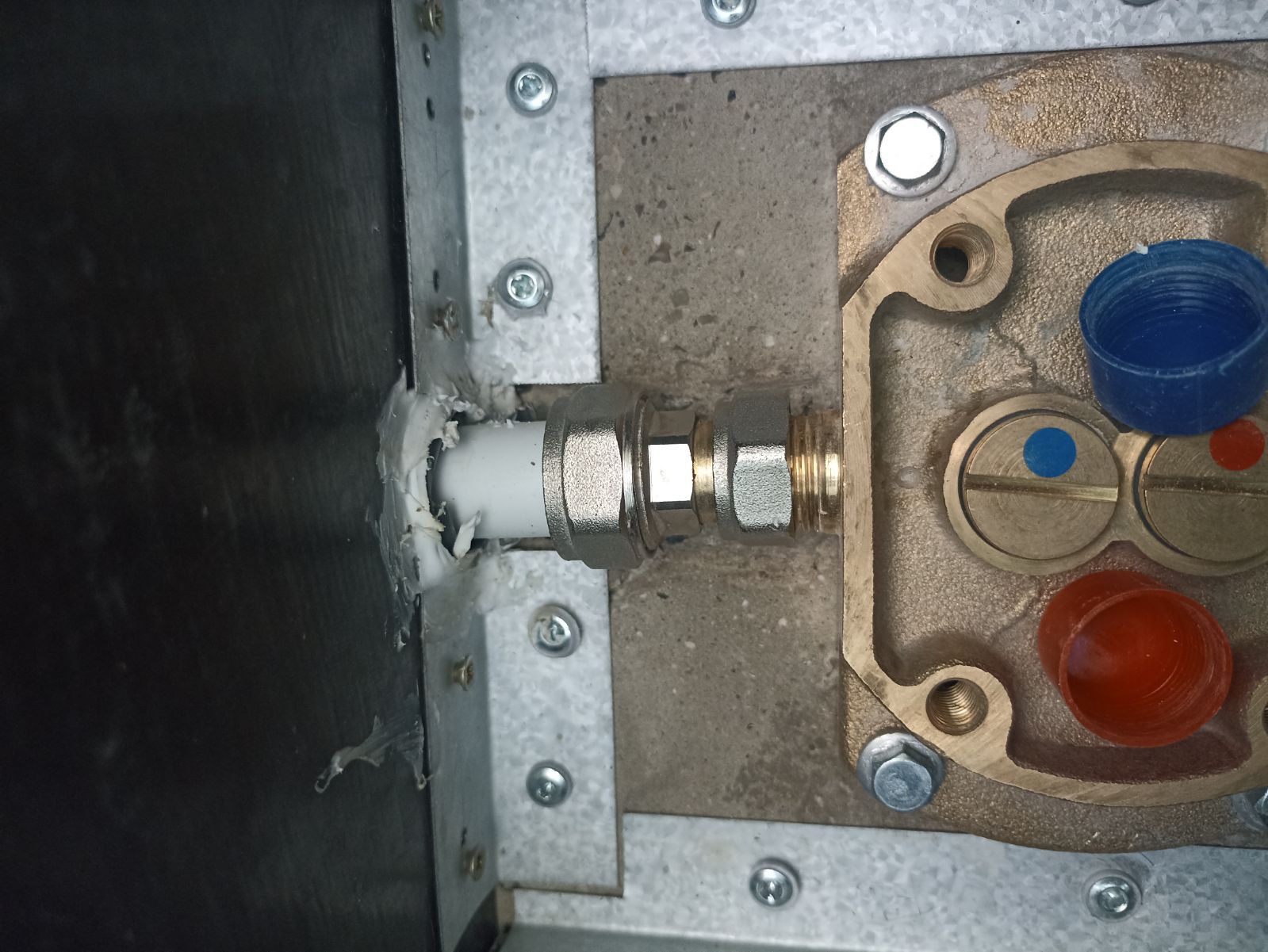

J'ai fixé la platine et fait arriver les 2 arrivées en multicouche avec un raccord à compression avec écrou libre.
Etant donné que j'ai un plancher chauffant, j'ai du effectuer une rehausse de 15cm en béton pour pouvoir accueillir la platine du pied car ce dernier aurait été trop court.
J'ai effectuer un petit coffrage démontable après la mise en place du plancher chauffant et afin de pouvoir avoir un accès à la platine.
J'ai donc souhaité mettre ce genre de raccord pour en cas de problème pouvoir intervenir.
Une fois la mis en place effectuer j'ai voulu mettre sous pression afin une petit pompe à épreuve et pour tester l'étanchéité.
Cela n'est pas du tout étanche côté écrou libre ou j'ai installé un joint caoutchouc.

Est-ce que ce type de raccord et adéquat ?
Etant novice en plomberie, est-ce que je dois faire autrement ?
Merci pour vos retour.
Je vous joins 2 photos dont une du joint en question

Sujets pièces jointes

IMG_20230529_210900.jpg, 237.57 kb, 1599 x 1201
IMG_20230529_210900.jpg 237.57 kb, 83 téléchargements depuis. 29-05-2023

IMG_20230529_210909.jpg, 224.82 kb, 1599 x 1201
IMG_20230529_210909.jpg 224.82 kb, 85 téléchargements depuis. 29-05-2023

  • Inscrit : 29-01-2023
  • Messages : 12

Re : arrivées plomberie sur pied mitigeur baignoire îlot

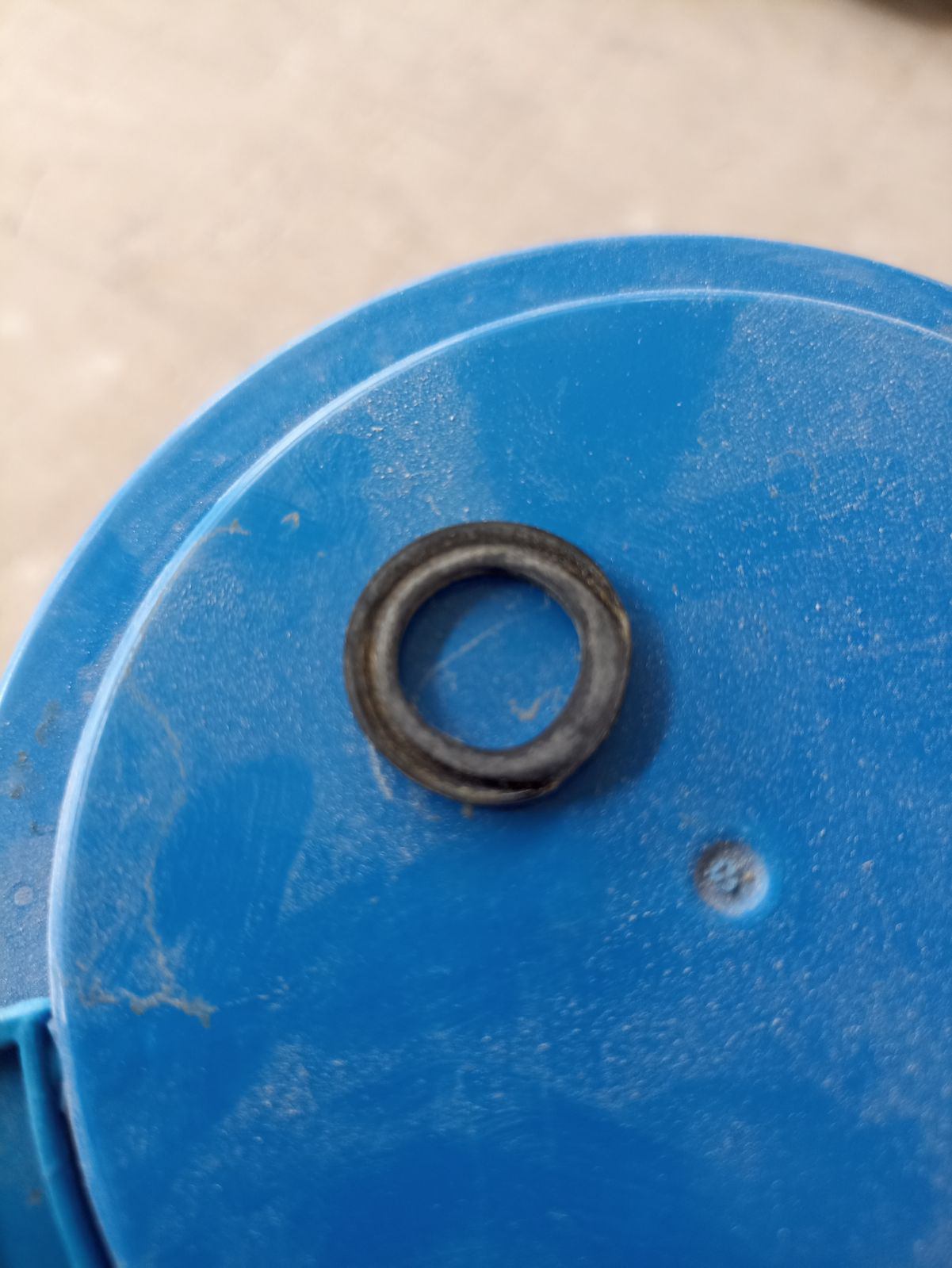

Le joint

Sujets pièces jointes

IMG_20230529_212528.jpg, 154.14 kb, 1201 x 1599
IMG_20230529_212528.jpg 154.14 kb, 81 téléchargements depuis. 29-05-2023
