Sujet : Pompe de circulation alimentée en permanence, normal ?

Bonjour tout le monde,
Je me pose une question sur le fonctionnement de ma chaudière gaz.
Est ce normal que la pompe de circulation principale soit alimentée en permanence même quand le bruleur est coupé et que la température demandée est atteinte ?
Pour information, il s'agit du modèle Ondiane B de la marque Chauffage Francais.

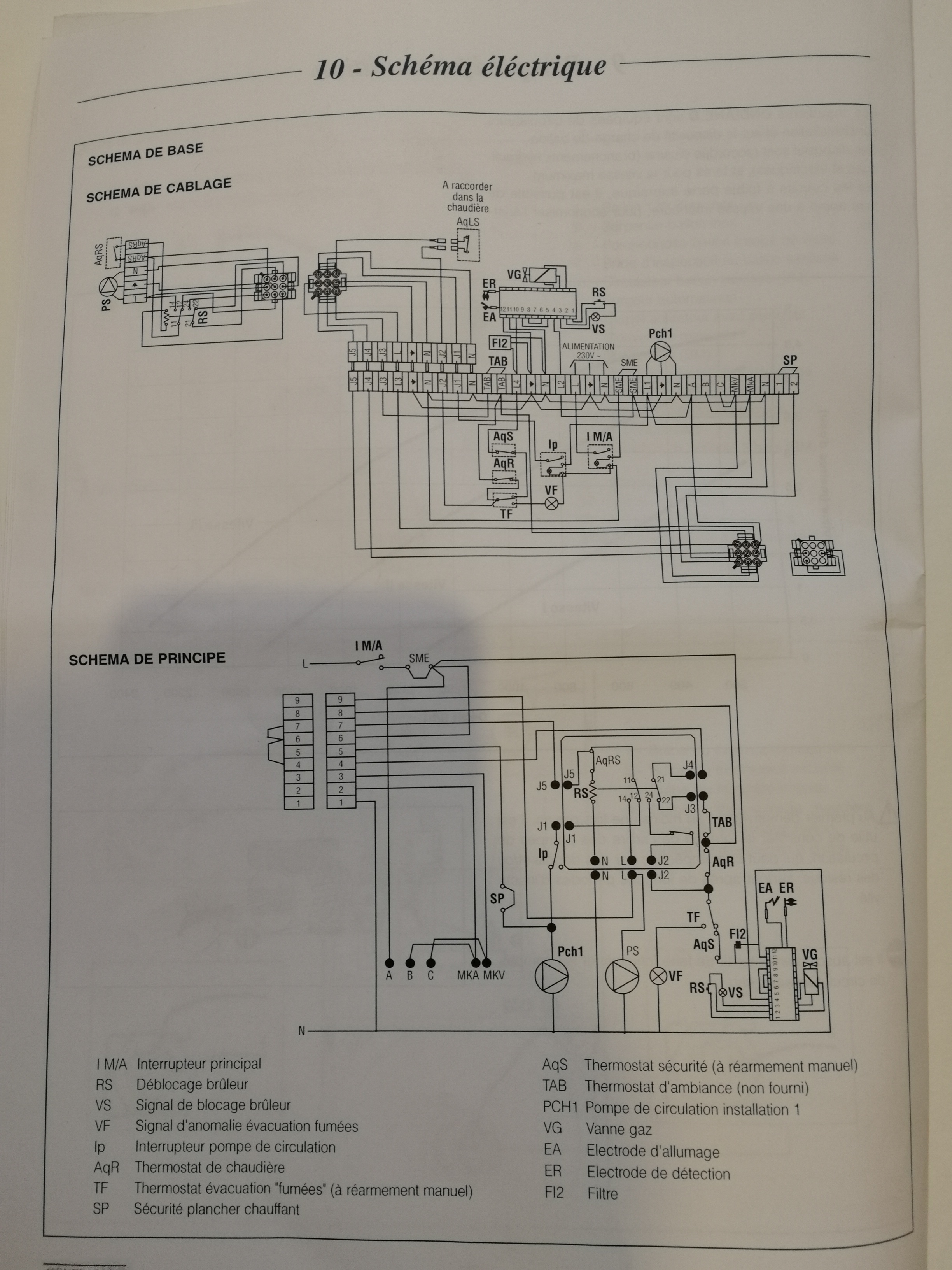

J'ai le schéma électrique, mais je ne comprend pas bien s'il y a quelques chose qui pilote en amont l'interrupteur de la pompe de circulation.

Merci pour vos réponses

Sujets pièces jointes

IMG_20230125_161343.jpg, 1.67 mb, 2448 x 3264
IMG_20230125_161343.jpg 1.67 mb, 102 téléchargements depuis. 25-01-2023

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 641

Re : Pompe de circulation alimentée en permanence, normal ?

Bonjour.

Oui la Ondiane est une chaudière permanente, soit elles est allumé soit elle est éteinte.

D'ailleurs elles n'as pas d'entrée thermostat d'ambiance, pour lui ajouter un thermostat il faut modifier le câblage.
J'ai un de ces excellents modèles qui est vraiment bien qui nos donne une liberté totale d'adaptation et le tout sans aucune électronique..

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de 45Jose Dernière modification par 45Jose (26-01-2023 17:25:29)

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 952

Re : Pompe de circulation alimentée en permanence, normal ?

bonjour
il me semble que le thermostat se branche à la place du shunt sur TAB, schéma du haut.
il est en série sur la chaine des organes de régulation, schéma du bas, mais pas sûr qu'il coupe la pompe.
il n'y a qu'en enlevant le shunt pour être sûr.
l'autre solution c'est de brancher le thermostat entre le fil de la pompe PCH1 et L1 sur le bornier

JR
