Sujet : Thermostat

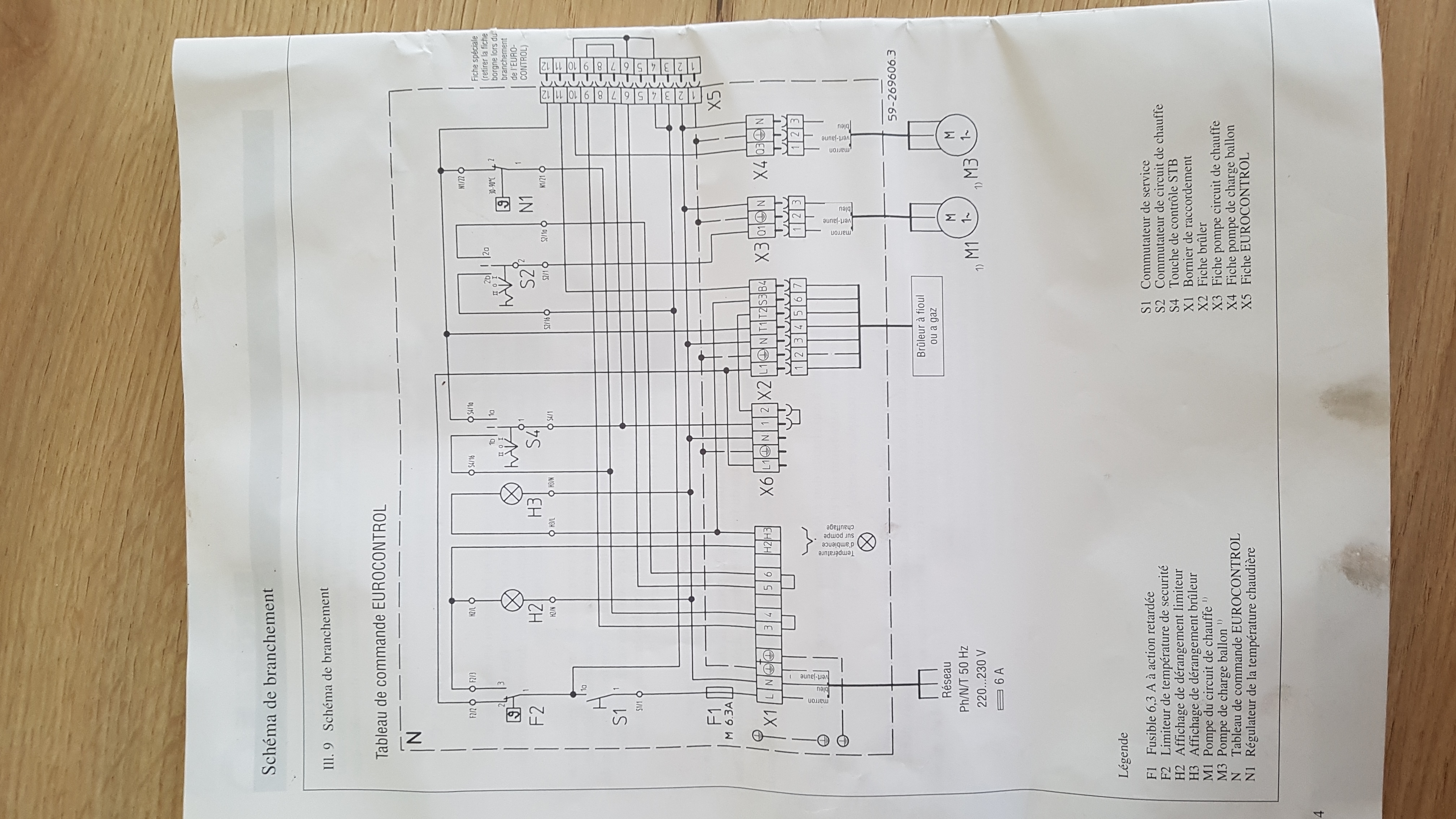

Bonjour a tous je souhaiterais savoir ou je dois brancher mes deux fils pour un thermostat delta dore sur ma chaudière brotje svp ci joint le schéma élec
Cordialement,

Sujets pièces jointes

Attachment icône 16695401414455929879095463622367.jpg 2.44 mb, 60 téléchargements depuis. 27-11-2022

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 212

Re : Thermostat

Repérez sur le schéma les borniers H2 et H3, il doit y avoir un petit pont (schunt) si tel est le cas, c'est a cet emplacement que vous devez brancher votre thermostat qui pilotera votre circulateur.
Attention a couper le courant au préalable car ces borniers ont du courant electrique (mortel).

3 Réponse de fredsx Dernière modification par fredsx (27-11-2022 22:39:43)

  • fredsx
  • Apprentis
  • Déconnecté
  • Inscrit : 26-11-2022
  • Messages : 5

Re : Thermostat

Merci elhomari sur mon plan et sur ma carte électronique en h2 et h3 je n'ai pas de schunt peut on faire comme vous me  le préciser ?
Cordialement,

  • Inscrit : 14-06-2008
  • Messages : 1 212

Re : Thermostat

Si votre chaudière a deja une carte électronique je doute que ce soit ça.

Pouvez vous nous donner le modele exact de la chaudière?

5 Réponse de fredsx

  • fredsx
  • Apprentis
  • Déconnecté
  • Inscrit : 26-11-2022
  • Messages : 5

Re : Thermostat

bonjour la réf de la chaudière: LS25 num de série 9901220667

6 Réponse de El-Homari Dernière modification par El-Homari (28-11-2022 19:01:13)

  • Inscrit : 14-06-2008
  • Messages : 1 212

Re : Thermostat

Re.

Malheureusement votre chaudière ne dispose pas d'entrée thermostat, la seule solution consiste a piloter le circulateur avec le thermostat d'ambiance.

Plus de détails dans cette page en fin de page https://blogs.plombiers-reunis.com/acce … iance.html

7 Réponse de fredsx

  • fredsx
  • Apprentis
  • Déconnecté
  • Inscrit : 26-11-2022
  • Messages : 5

Re : Thermostat

Ok merci pour les infos
