Sujet : Per dans mur BA13.

Bonjour à toutes et tous.
J'ai un peu honte de ma question, je n'ai jamais été confronté à ce cas de figure, je passe toujours mes gaines per dans les dalles avant de remonter dans le mur jusqu'à la sortie. Par conséquent le rayon de courbure est grand.

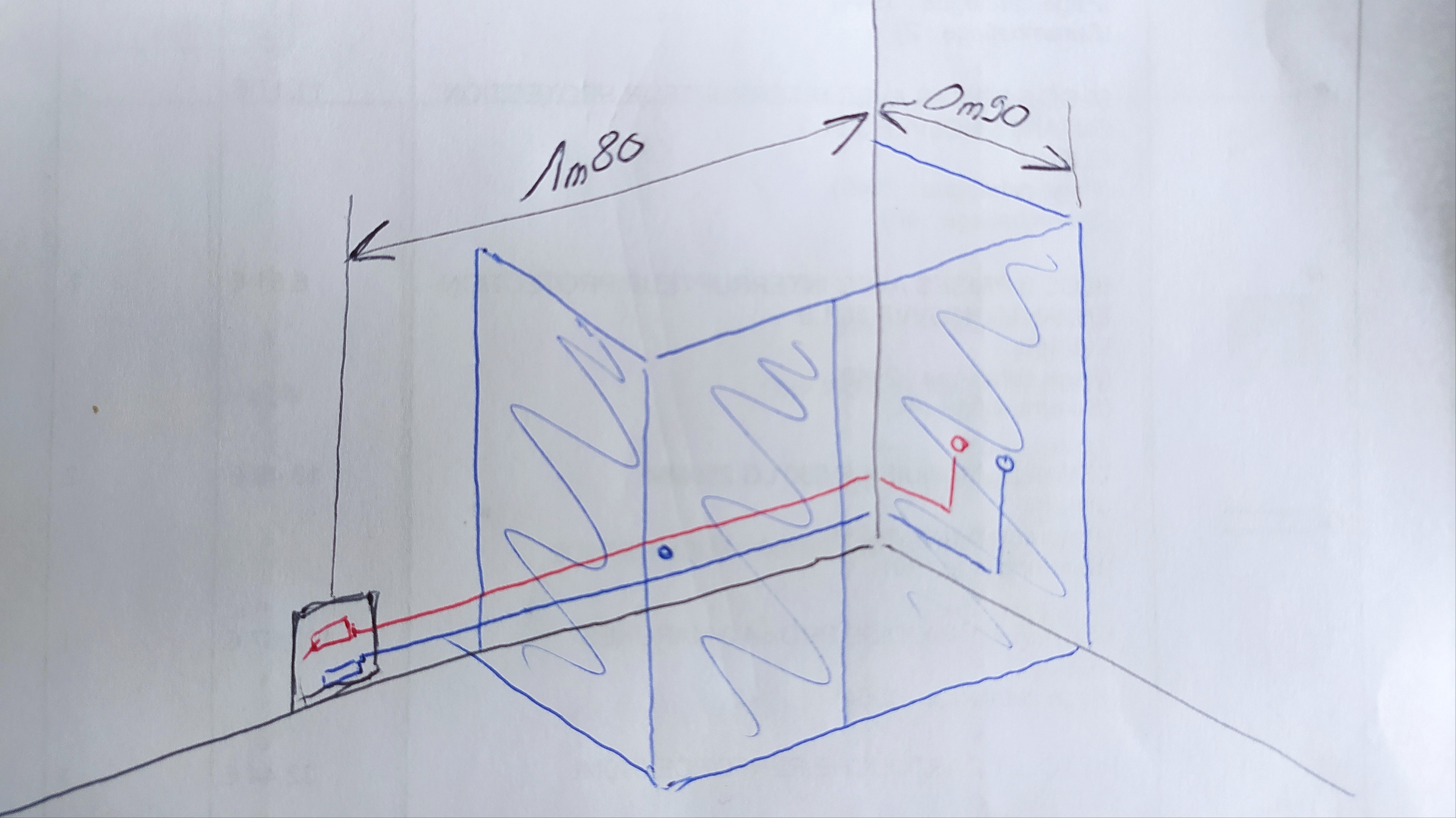

À l'étage chez moi j'ai de la tomette (ancien atelier), j'aménage une suite parentale. Je ne veux pas faire de tranchée pour enterrer les gaines, je garde la tomette bien chaude en hivers grâce au poêle à bois en dessous, je veux passer les gaines horizontales dans le doublage placostil à 20cm du sol. 3m linéaires à tout casser pour aller des nourrices dans le doublage jusqu'au mitigeur de douche.
Je n'ai pas beaucoup de place, le rayon de braquage va être serré.

Vous avez déjà fait tourner des gaines à 90° avec des montants de 45mm ?

Merci pour vos retours, Nicolas

MODERATION = Suppression de l'image en double.

Sujets pièces jointes

Attachment icône IMG_20220518_200822.jpg 2.3 mb, 62 téléchargements depuis. 18-05-2022

Citer Message 1

  • PUB

2 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : Per dans mur BA13.

Je te laisse tenter le coup mais si tu fais comme j'ai dessiné tu peux agrandir légèrement  le rayon de cintrage.


Dans le cas des remontés de sol, il faut orienter le tuyaux a environ 45° (ou moins) par rapport a la cloison au lieu de cintrer et orienter les tuyaux perpendiculaires a la cloison.

Exemple.


Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 23-08-2014
  • Messages : 131

Re : Per dans mur BA13.

Bonjour.
Je constate que ma réponse à Darius n'est pas passée ???

Donc je disais merci pour ce retour rapide et aussi je confirmais que mes gaines étaient toujours obliques au mur dans lesquelles remontaient mes gaines.

Je vais tester le contre max , essayer de tourner dans du placostil en rails de 45 comme tu le montres.
Je vous dirai si ça a plié ou pas...

Citer Message 3

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Per dans mur BA13.

C'est plus que certain que ca va plier pour les tuyaux de 13/16.
Pour les petits 10/12 vous avez une chance même si je ne crois pas trop.

Parce qu'il est strictement interdit de passer des tuyaux ou gaine électriques en position horizontale, les seuls passages tolérés pour la tuyauterie, c'est la remonté depuis le sol jusqu'à la sortie murale.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 4

5 Réponse de dupsnrock Dernière modification par dupsnrock (22-05-2022 10:54:57)

  • Inscrit : 23-08-2014
  • Messages : 131

Re : Per dans mur BA13.

Ludovici a écrit:

C'est plus que certain que ca va plier pour les tuyaux de 13/16.
Pour les petits 10/12 vous avez une chance même si je ne crois pas trop.

Parce qu'il est strictement interdit de passer des tuyaux ou gaine électriques en position horizontale, les seuls passages tolérés pour la tuyauterie, c'est la remonté depuis le sol jusqu'à la sortie murale.

Je suis allé au Brico cette am. Effectivement, je ne risque pas de faire tourner du 13/16.
Bon, merci.

Citer Message 5

6 Réponse de nico22

  • nico22
  • Echelon II
  • Déconnecté
  • Inscrit : 23-10-2021
  • Messages : 26

Re : Per dans mur BA13.

c'est de la rénovation donc il faut jongler avec les normes et les contraintes
il y a aussi le raccord à 90° comme solution

Citer Message 6

7 Réponse de dupsnrock Dernière modification par dupsnrock (22-05-2022 10:53:59)

  • Inscrit : 23-08-2014
  • Messages : 131

Re : Per dans mur BA13.

nico22 a écrit:

c'est de la rénovation donc il faut jongler avec les normes et les contraintes
il y a aussi le raccord à 90° comme solution

Effectivement, merci.

Je n'ai pas appris par cœur la normalisation, ce n'est pas interdit s'il n'y a pas de trappe de visite ?
Je pars du principe que je ne pose pas de raccord qui seront enfermés pour le soucis des fuites éventuelles et de la réduction de débit.
Je suis intéressé par la question parce que même quand je pose deux vasques de sdb chaque mitigeur thermo a sa propre alim depuis la nourrice.
Donc encore une fois pas de raccord. Mais je vais devoir poser des T un de ces quatres matins.

Je constate que les raccord à glissements sont autorisés dans les cloisons. Ça doit être parce que j'ai une pince à mâchoires que je n'ai pas le droit aux raccords enfermés.

Citer Message 7

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 319

Re : Per dans mur BA13.

Oui il est certain que lorsqu'il n'y a pas de chape au sol il est compliqué de respecter les normes, moi et mes confrères aussi on fait comme on peux selon les situations.

Si c'est des vasques pourquoi ne pas les alimenter en 12, puis dans les angles si vous faites l'angle de façon oblique vous avez une chance de passer mais vous saurez que les tuyaux ne seront plus alignés dans la cloison et il faut donc faires des repères pour ne pas les percer plus tard.

Oui les raccords AXIAL et RADIALE peuvent etre logés dans les cloisons, règlement ou pas, tout le monde le fait, meme si je reste sur l'idée que chaque tuyau devrais reter libre pour pouvoir (théoriquement)  le remplacer si nécessaire.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 8

  • Inscrit : 23-08-2014
  • Messages : 131

Re : Per dans mur BA13.

Ludovici a écrit:

meme si je reste sur l'idée que chaque tuyau devrais reter libre pour pouvoir (théoriquement)  le remplacer si nécessaire.

On est bien d'accord.

La vasque est déjà existante, là je veux connecter une nouvelle douche.
Je transforme le cabinet de toilette de l'étage en salle de douche pour moi parce que mon ado de fille me laisse gentiment la salle de bain/douche principale seulement 5 minutes avant de partir au boulot le matin. Ha les nanas !

Citer Message 9

  • Inscrit : 23-08-2014
  • Messages : 131

Re : Per dans mur BA13.

Ludovici a écrit:

meme si je reste sur l'idée que chaque tuyau devrais reter libre pour pouvoir (théoriquement)  le remplacer si nécessaire.

On est bien d'accord.

La vasque est déjà existante, là je veux connecter une nouvelle douche.
Je transforme le cabinet de toilette de l'étage en salle de douche pour moi parce que mon ado de fille me laisse gentiment la salle de bain/douche principale seulement 5 minutes avant de partir au boulot le matin. Ha les nanas !
