Sujet : Installation sanitaire après la prise en compte des remarques

Bonjour à tous,

J'ai retravaillé mon installation en multicouche avec raccords à sertir après les remarques de mes premiers schémas.

il me semble que ceux-ci tiennent la route mais je voudrais avoir vos avis avant de passer commande du matos.

merci d'avance.

Je vais poster en plusieurs fois car je ne peux télécharger que 2 fichiers à chaque fois:

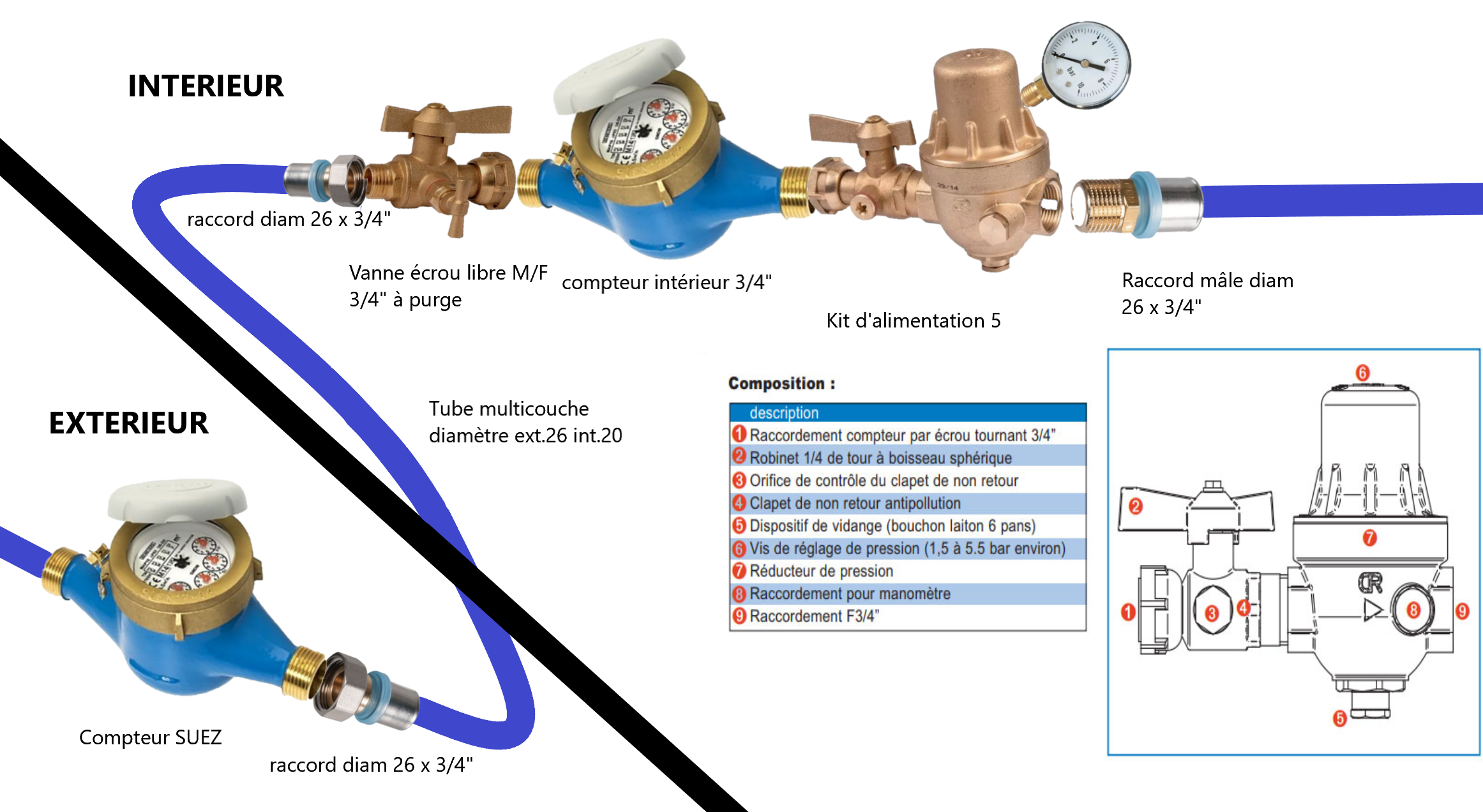

1 tête de réseau
2 traitement EFS

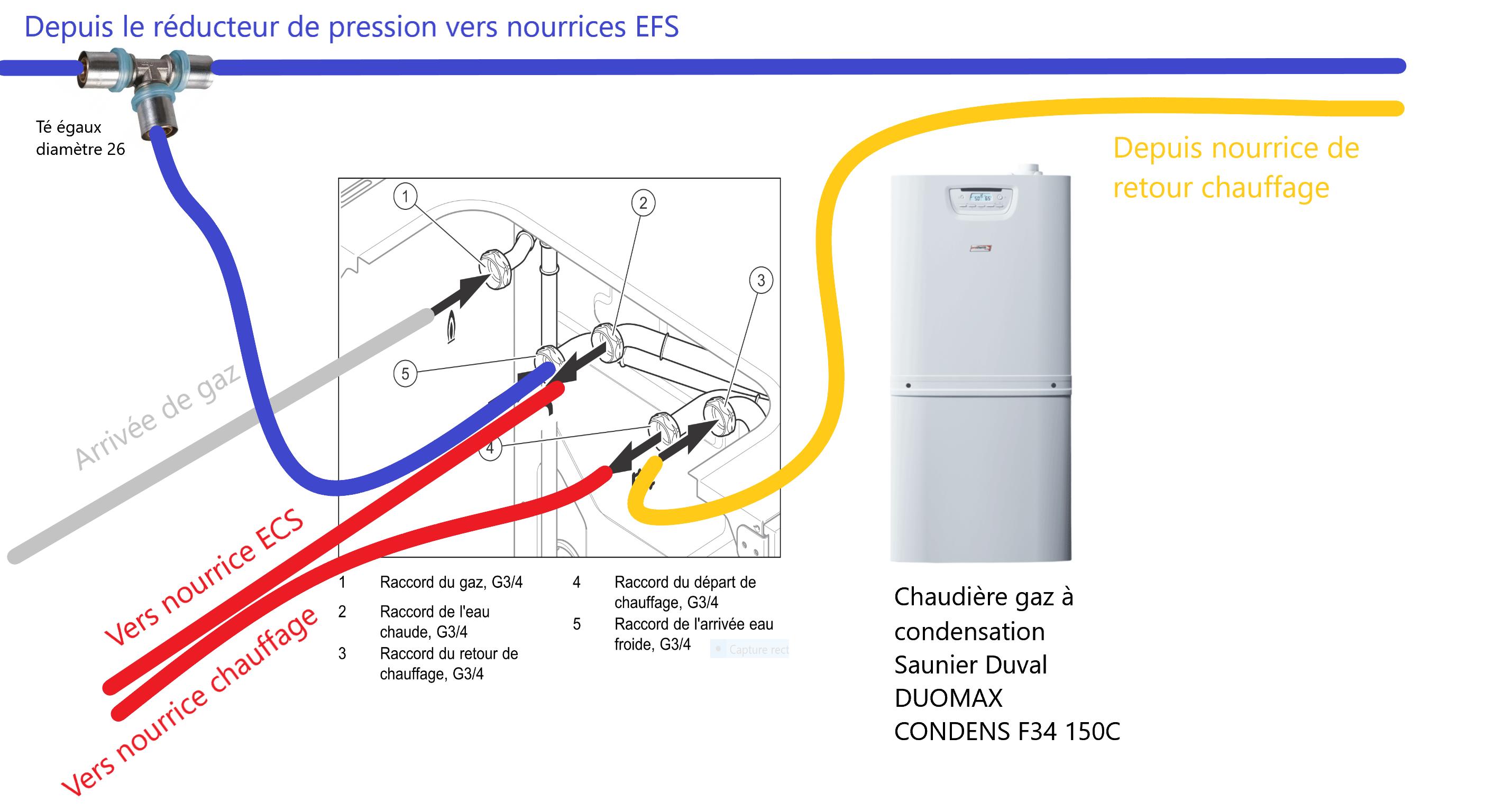

3 production ECS et chauffage
4 distribution EFS ECS
5 cuisine
6 douche WC RDC
7 spa et garage
8 SDB buanderie
9 SDB parentale

Sujets pièces jointes

1 tête de réseau.png, 1.24 mb, 2323 x 1272
1 tête de réseau.png 1.24 mb, 131 téléchargements depuis. 22-02-2022

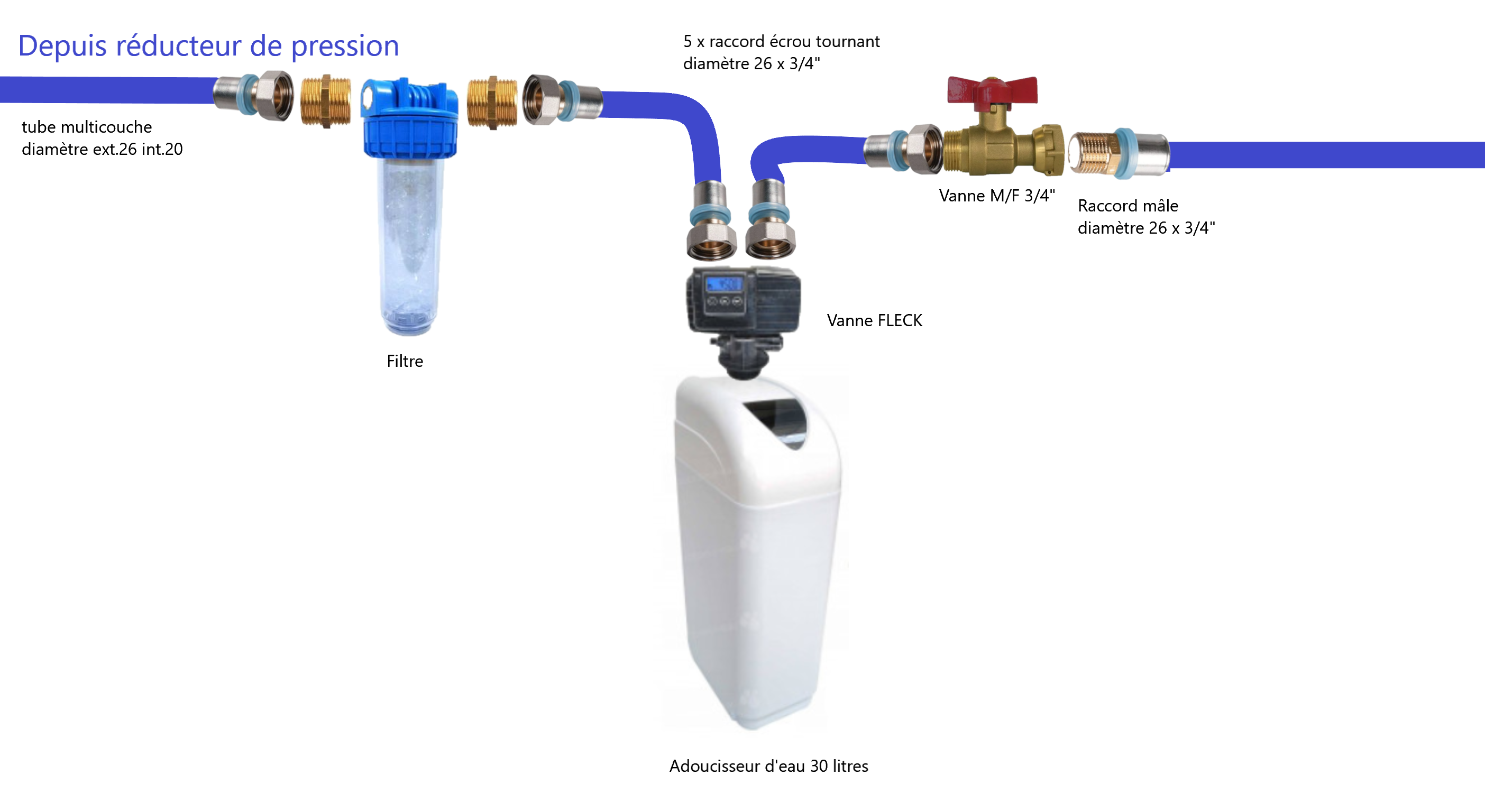

2 traitement EFS.png, 647.51 kb, 2808 x 1536
2 traitement EFS.png 647.51 kb, 135 téléchargements depuis. 22-02-2022

Citer Message 1

  • PUB

2 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Installation sanitaire après la prise en compte des remarques

...

Sujets pièces jointes

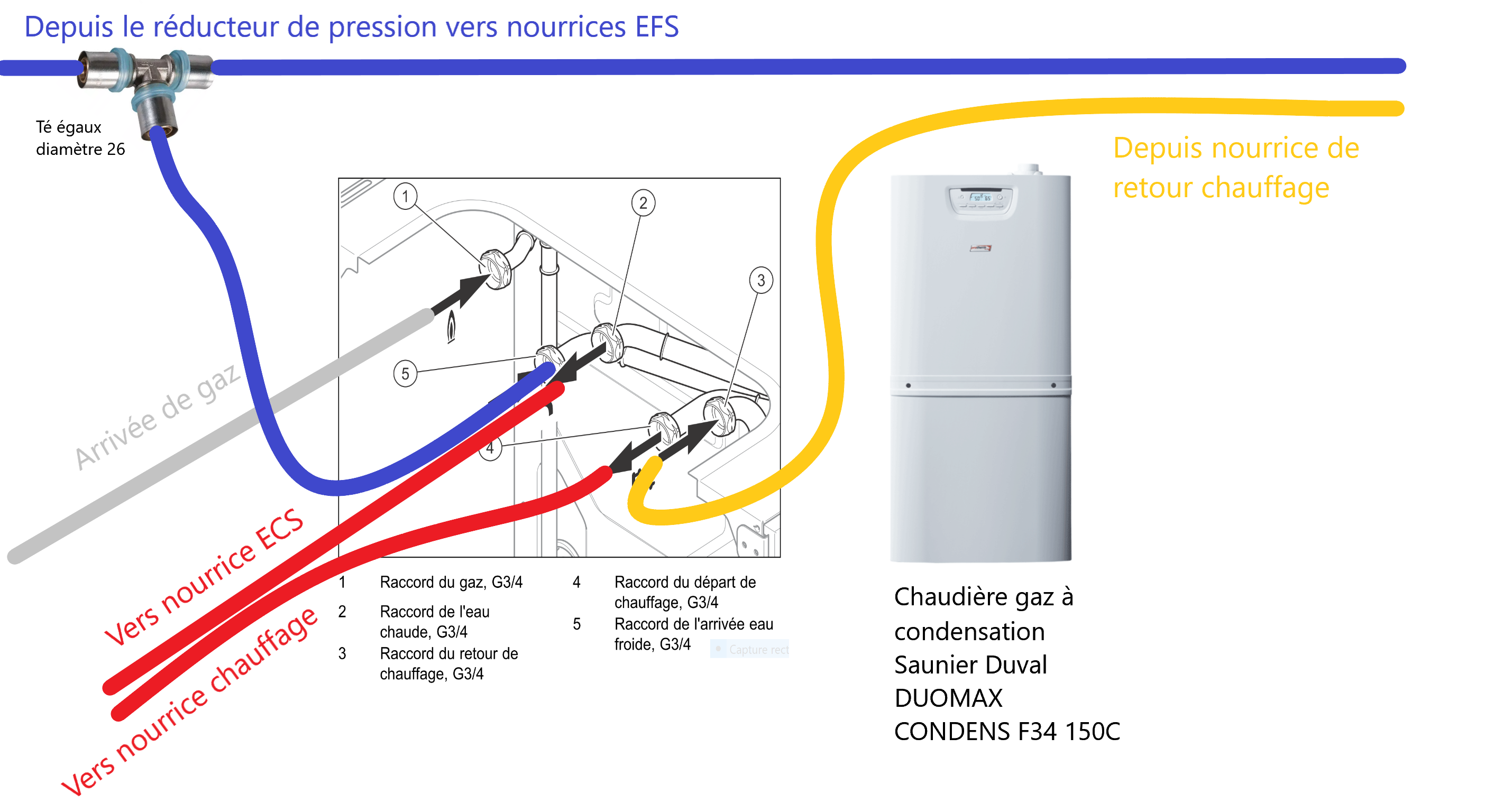

3 production ECS et chauffage.png, 611.9 kb, 2808 x 1536
3 production ECS et chauffage.png 611.9 kb, 153 téléchargements depuis. 22-02-2022

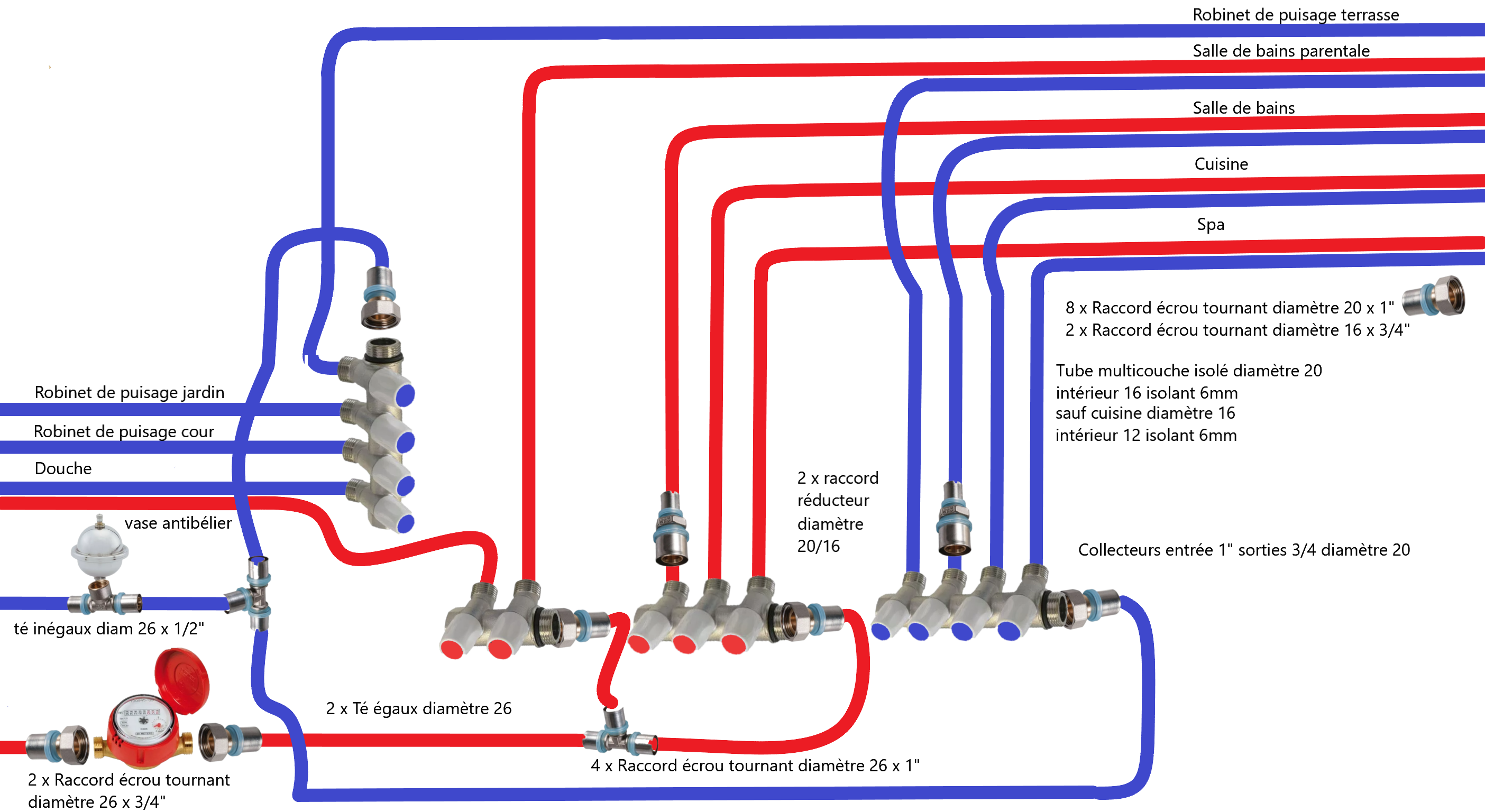

4 distribution générale EFS ECS.png, 695.4 kb, 2808 x 1536
4 distribution générale EFS ECS.png 695.4 kb, 124 téléchargements depuis. 22-02-2022

Citer Message 2

3 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Installation sanitaire après la prise en compte des remarques

...

Sujets pièces jointes

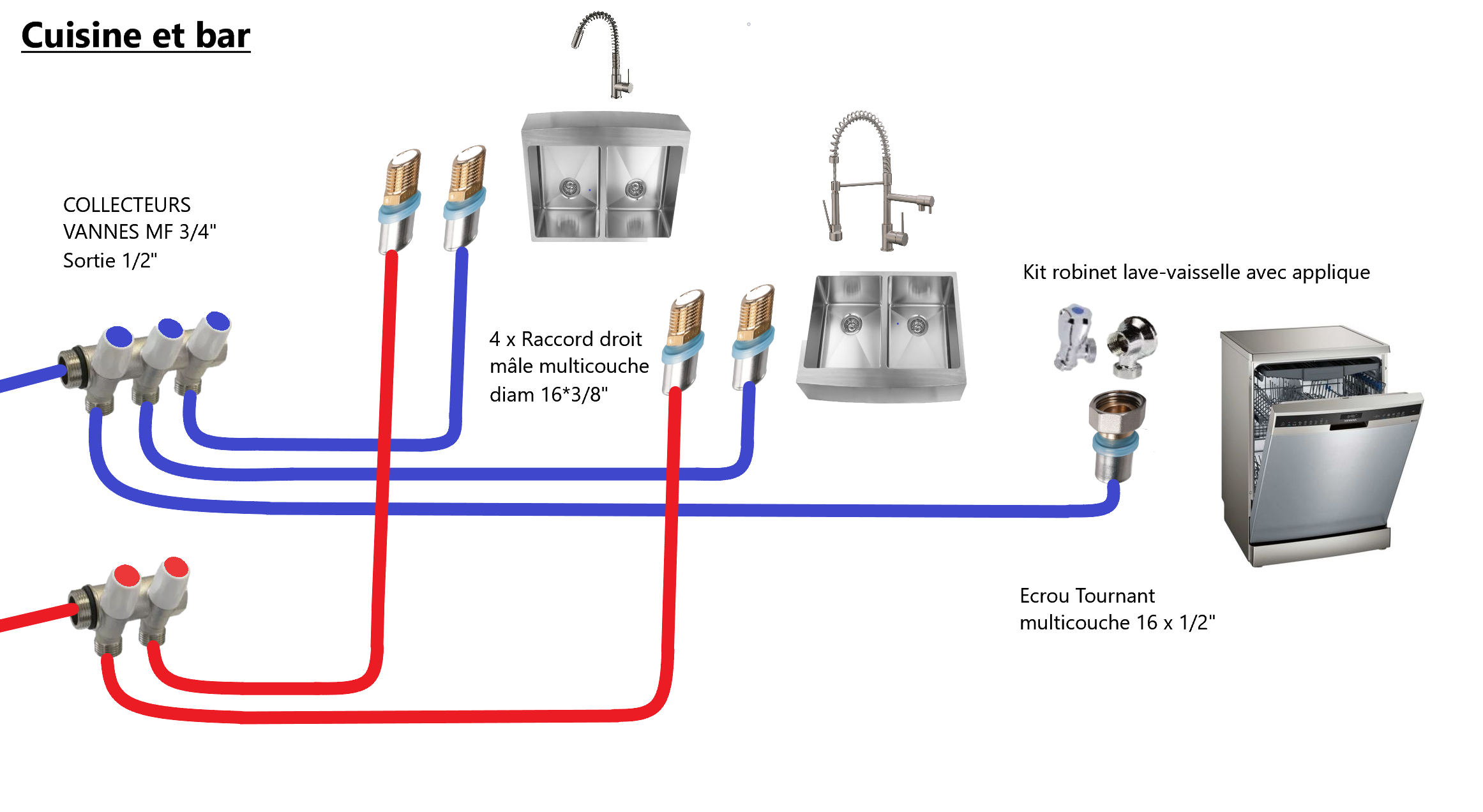

5 cuisine.png, 502.26 kb, 2323 x 1272
5 cuisine.png 502.26 kb, 118 téléchargements depuis. 22-02-2022

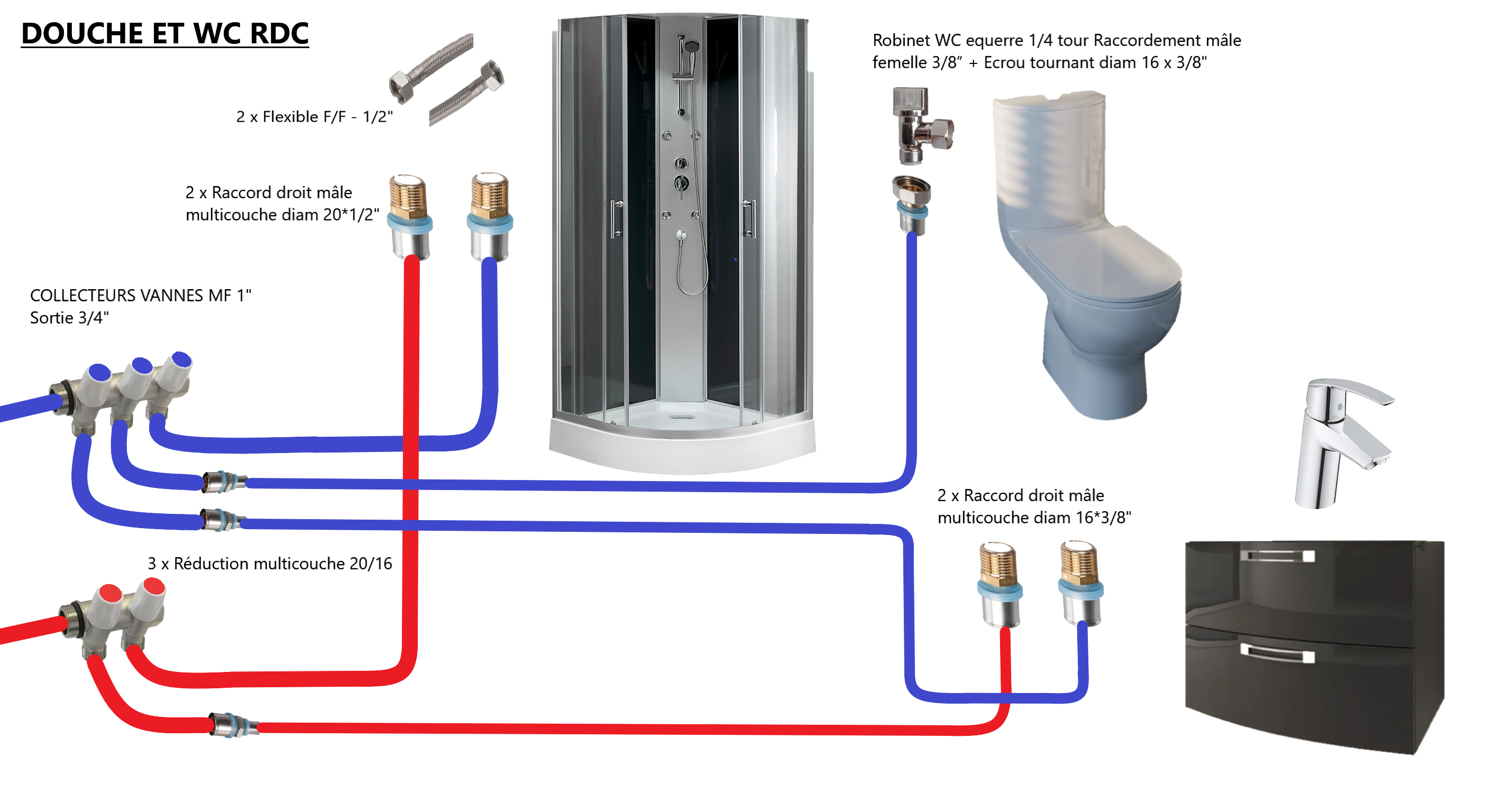

6 douche et wc rdc.png, 1.04 mb, 2808 x 1536
6 douche et wc rdc.png 1.04 mb, 116 téléchargements depuis. 22-02-2022

Citer Message 3

4 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Installation sanitaire après la prise en compte des remarques

...

Sujets pièces jointes

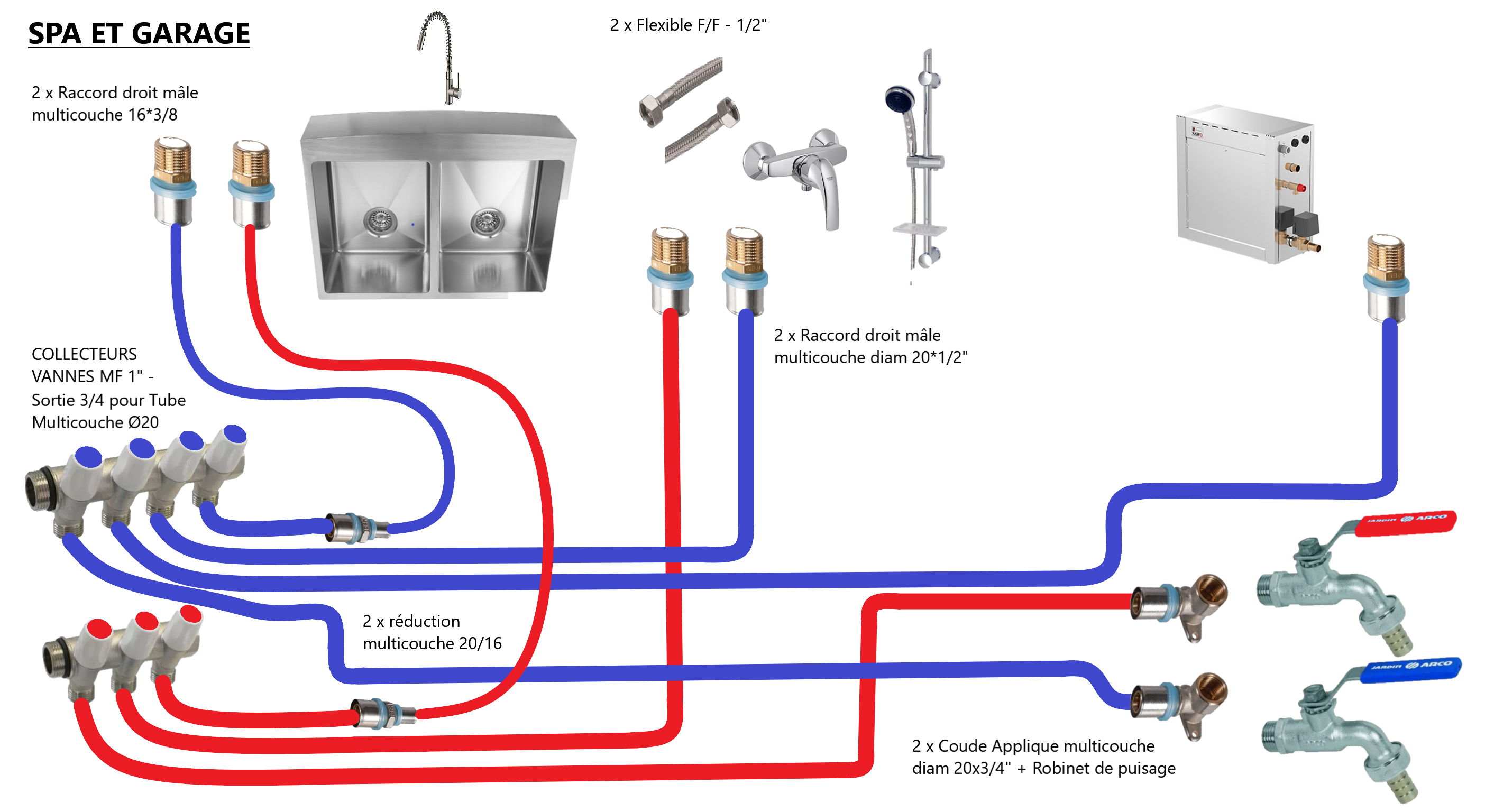

7 spa et garage.png, 951.1 kb, 2808 x 1536
7 spa et garage.png 951.1 kb, 119 téléchargements depuis. 22-02-2022

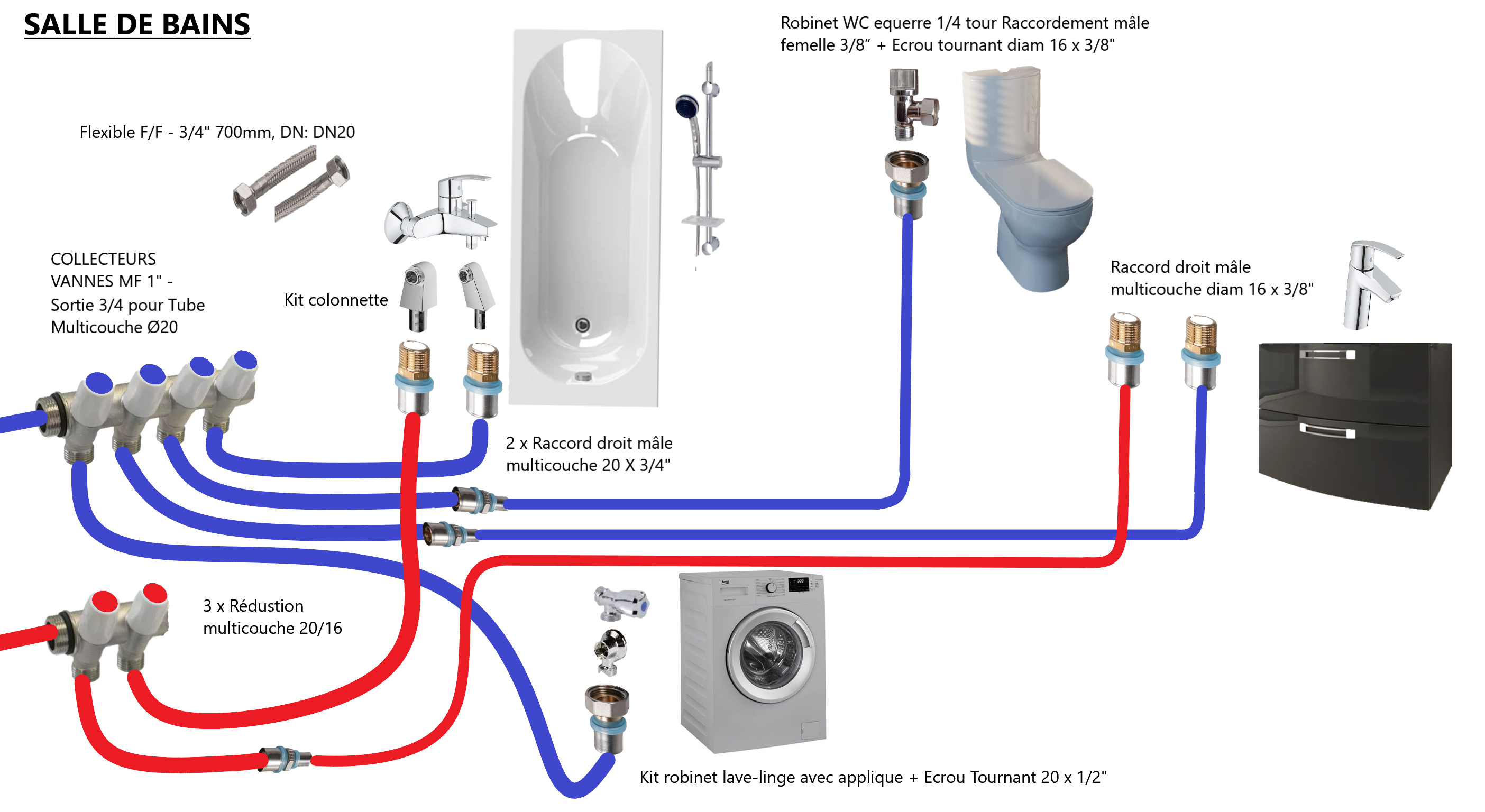

8 SDB buanderie.png, 871.88 kb, 2808 x 1536
8 SDB buanderie.png 871.88 kb, 126 téléchargements depuis. 22-02-2022

Citer Message 4

5 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Installation sanitaire après la prise en compte des remarques

...

Sujets pièces jointes

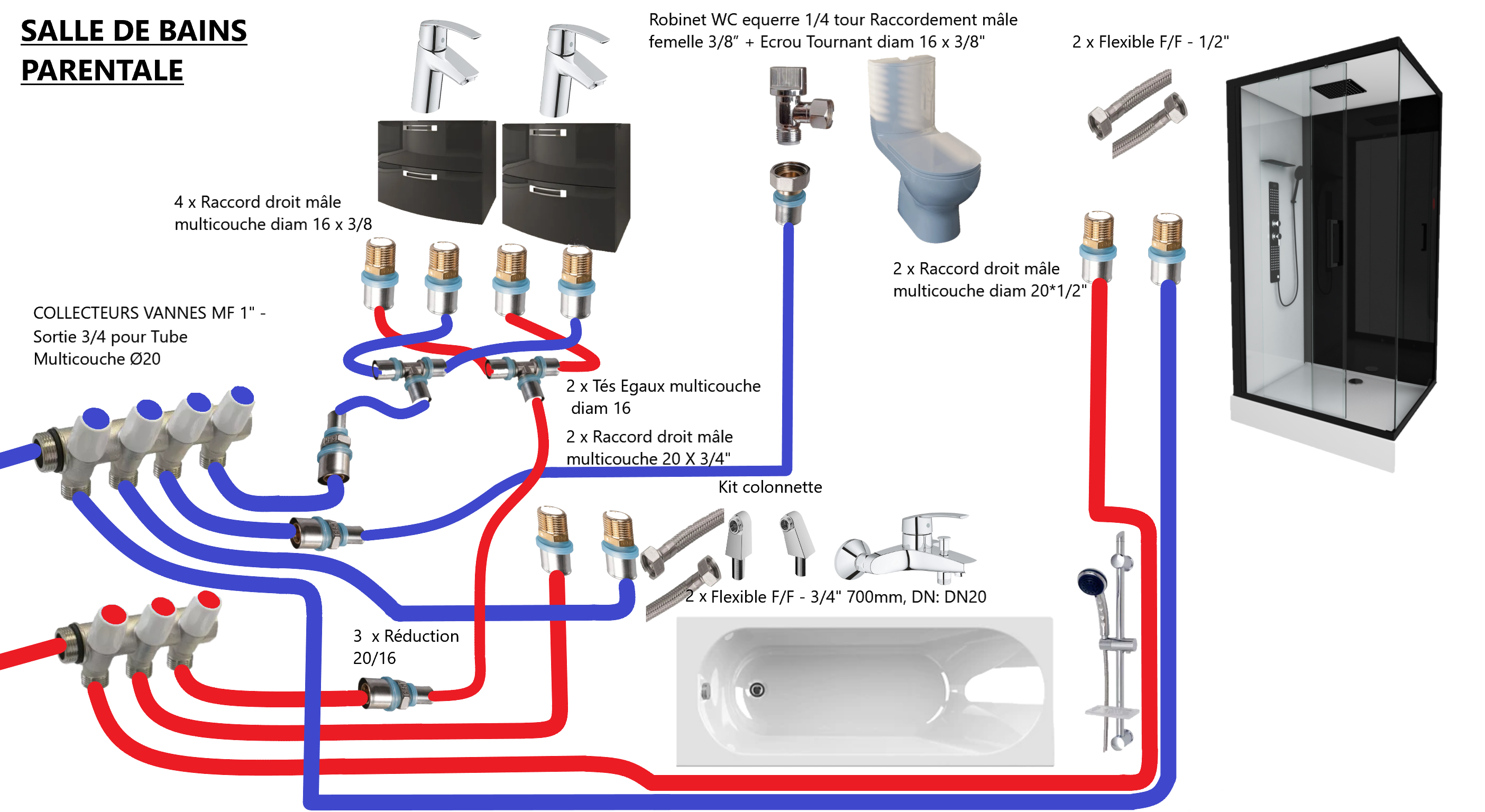

9 SDB parentale.png, 1.26 mb, 2808 x 1536
9 SDB parentale.png 1.26 mb, 126 téléchargements depuis. 22-02-2022

Citer Message 5

  • De : Île de France
  • Inscrit : 10-02-2008
  • Messages : 317

Re : Installation sanitaire après la prise en compte des remarques

Je n'ais pas fait dans le detail mais globalement c'est bien.

Pour info.

Alimenter la production d'eau chaude en 16/20 c'est suffisant même s'il n'y as pas de contre-indication a surdimensionner l'eau froide...
Les flexibles sous la baignoire sont en 1/2 car les colonnettes sont en 15/21, apres il existe des types de flexibles, (DN10 et  DN13) il faut prendre les plus gros pour avoir moins d e perte de charge.

Nous ne faisons pas le travail a votre place, nous donnons  simplement un coup de main... wink wink
Responsabilité des installateurs... LIRE Principes de diamètres... LIRE
Vous avez un site ou un blog? Faites un lien vers ce forum ou vers votre propre sujet...

de Ludovici le site Web

Citer Message 6

7 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Installation sanitaire après la prise en compte des remarques

Bonjour Ludovici.

J'allais faire une bourde sur les colonnettes.

Merci beaucoup.

Citer Message 7

8 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Installation sanitaire après la prise en compte des remarques

Bonsoir à tous,

Je tiens à remercier JR, Darius, Civodul, et tous les animateurs du Forum.

Grâce à vous je me suis lancé dans la plomberie sans rien n'y connaître vraiment à part quelques bricolages. Et vos conseils m'ont énormément aidés.

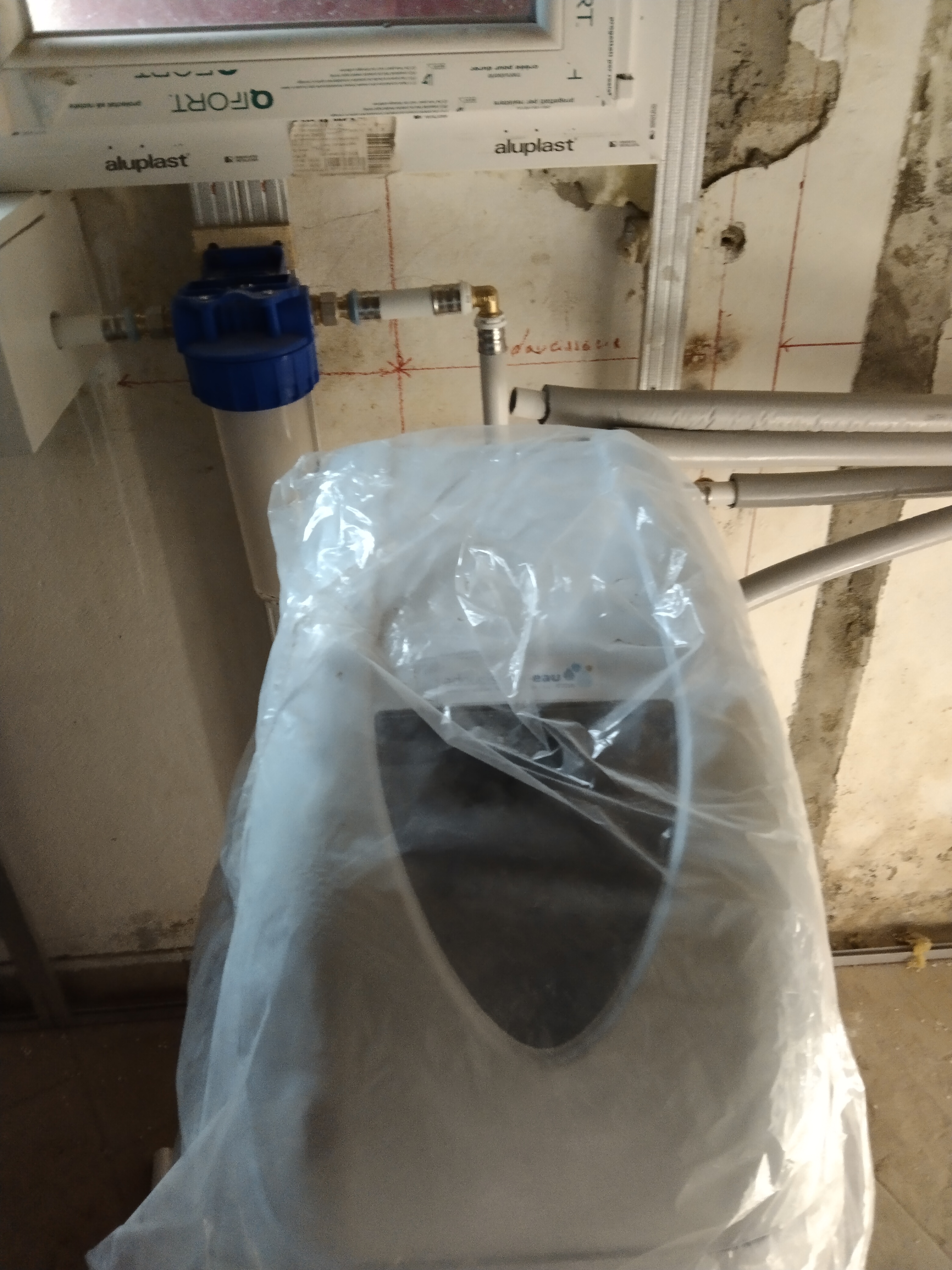

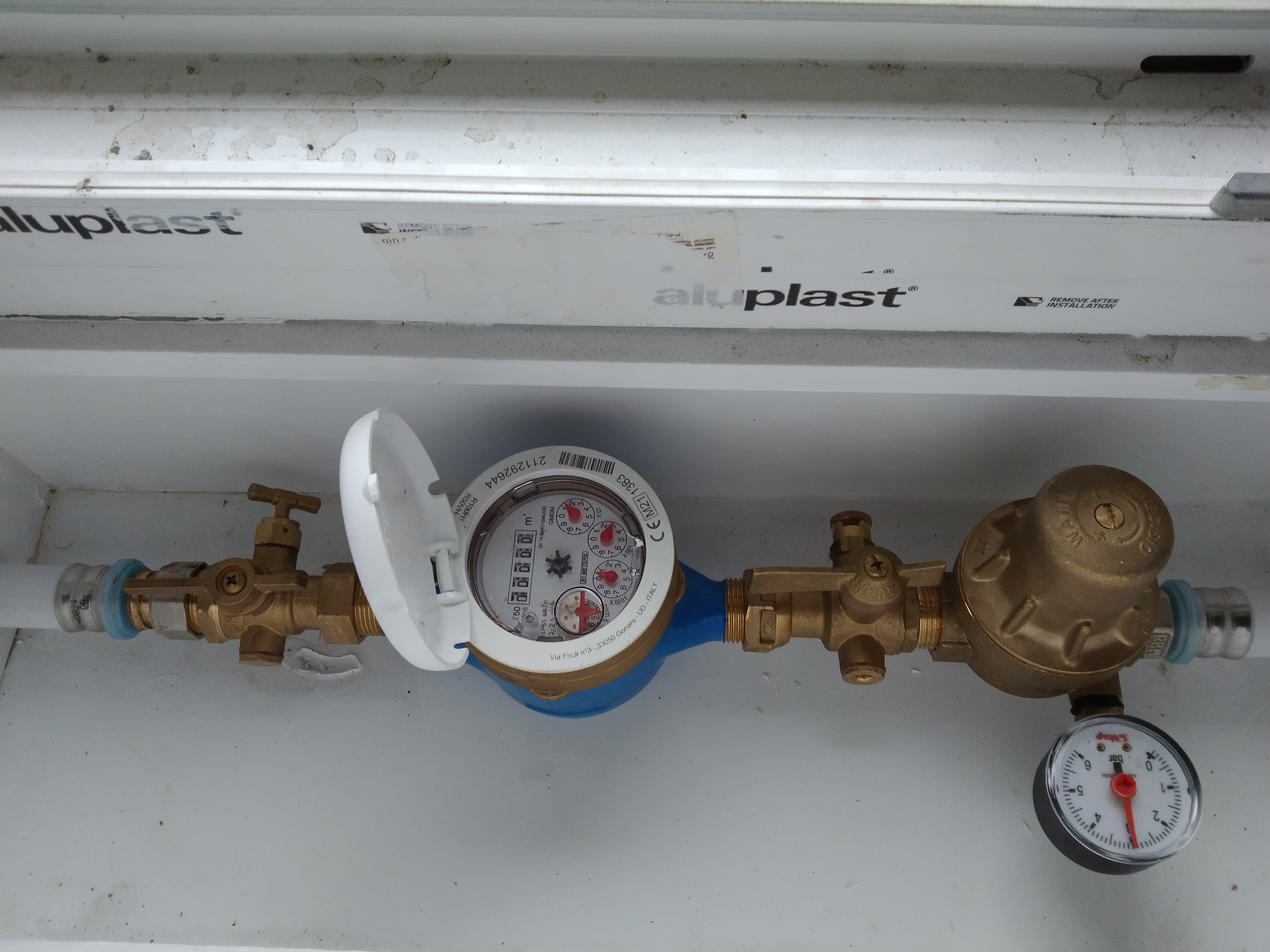

J'avais fait de très jolis plans et dessins, et voici ce que ça donne en réalité.

jph a écrit:

Bonjour à tous,

J'ai retravaillé mon installation en multicouche avec raccords à sertir après les remarques de mes premiers schémas.

il me semble que ceux-ci tiennent la route mais je voudrais avoir vos avis avant de passer commande du matos.

merci d'avance.

Je vais poster en plusieurs fois car je ne peux télécharger que 2 fichiers à chaque fois:
1 tête de réseau
2 traitement EFS
3 production ECS et chauffage
4 distribution EFS ECS
5 cuisine
6 douche WC RDC
7 spa et garage
8 SDB buanderie
9 SDB parentale

Sujets pièces jointes

Attachment icône IMG_20220419_180337.jpg 2.94 mb, 70 téléchargements depuis. 19-04-2022

Attachment icône IMG_20220419_180409.jpg 3.01 mb, 52 téléchargements depuis. 19-04-2022

Citer Message 8

9 Réponse de jph

  • jph
  • Plombier OHQ
  • Déconnecté
  • Inscrit : 02-02-2022
  • Messages : 113

Re : Installation sanitaire après la prise en compte des remarques

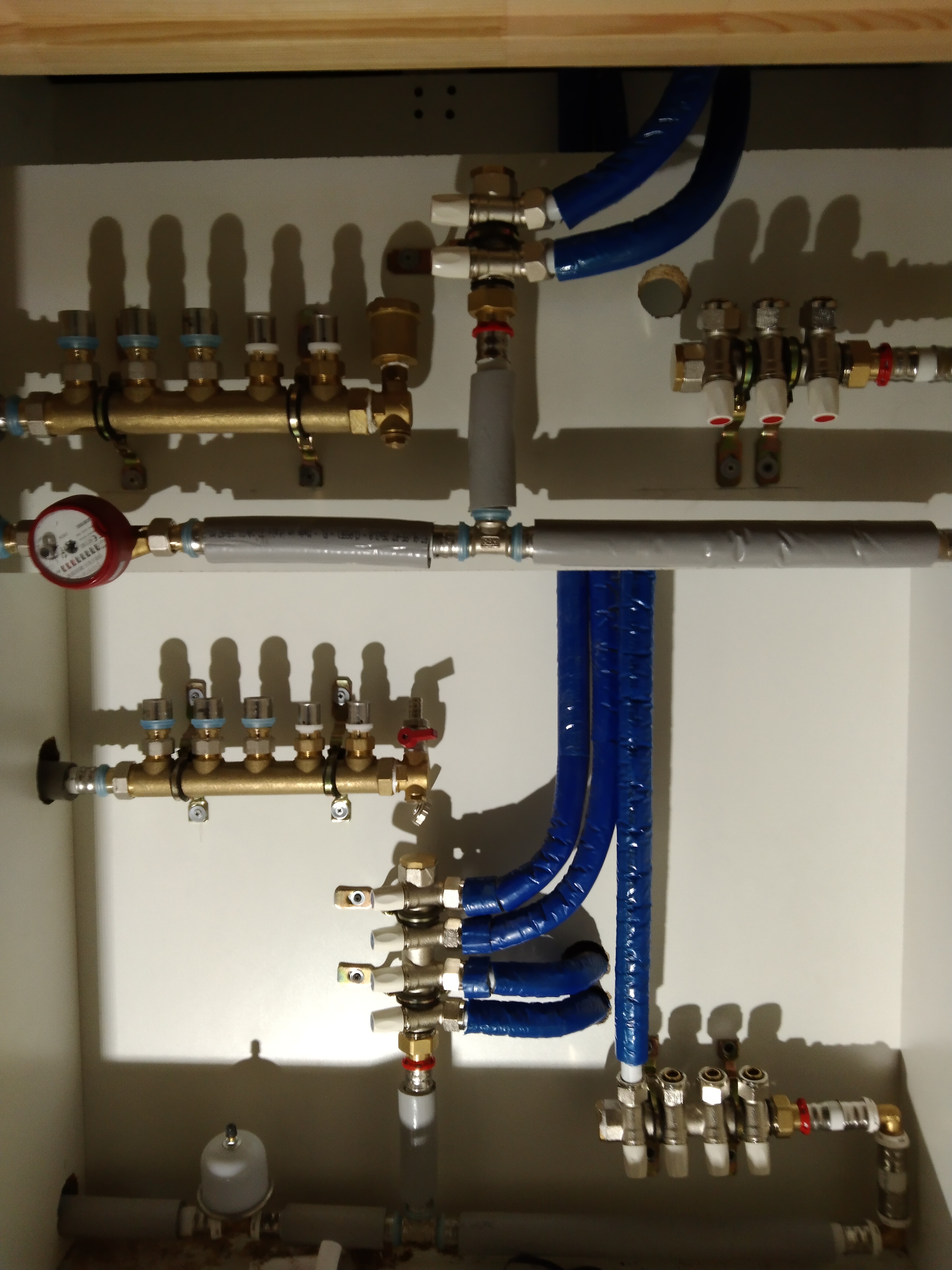

Et l'armoire à nourrices principale pour le chauffage et EFS ECS superposée sur 2 profondeurs car sinon je ne passe pas tous les tubes en largeur.

A gauche le chauffage, à droite l'eau sanitaire, avec en bas le froid en haut le chaud.

Encore merci à tous j'ai pas pu encore tester le chaud car la chaudière n'est pas en place, mais pour l'instant pas de fuite et j'ai tiré les 3 robinets extérieurs j'ai enfin l'eau sur le chantier.

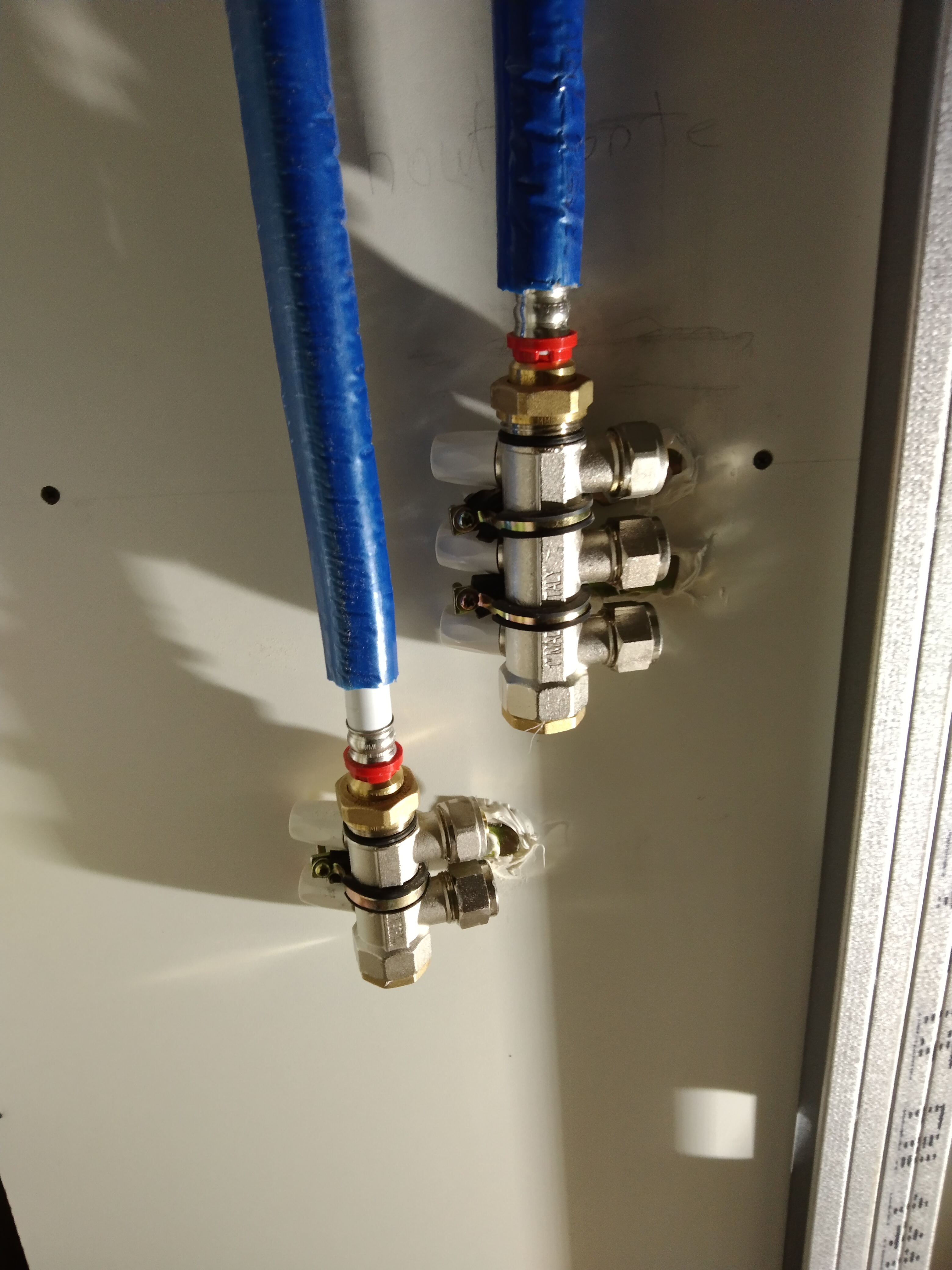

La deuxième photo c'est une nourrice secondaire qui va alimenter chacun des appareils de la pièce d'eau et pourra le cas échéant déconnecter un appareil du réseau sans couper les autres.

jph a écrit:

...

Sujets pièces jointes

Attachment icône IMG_20220419_180437.jpg 2.37 mb, 59 téléchargements depuis. 19-04-2022

Attachment icône IMG_20220419_180510.jpg 2.58 mb, 54 téléchargements depuis. 19-04-2022
