Sujet : TH sur Vitodens 200-w

Bonjour,
J'ai la chaudière Vitodens 200-w type wb2b. Suite à l'absence du chauffage la panne du récepteur a été constaté pendant l'entretient annuel.
Je sais que cette chaudière est conçue pour fonctionner avec le sonde extérieur, mais c'est l'ancien propriétaire qui a choisi l'installer ainsi.
Après avoir acheté l'appareil de remplacement, j'ai branché la partie alimentation 220v au même endroit où a été branché l'ancien récepteur, module 40 sur le schéma, et les fils noir et gris sur les entrées L et 1 du module 96 en supprimant le shunt. Sur le module 96 destiné alimenter les accessoires il y a 4 entrées: L, N, terre et 1. Je ne sais pas où deux fils noirs du TH Deltia été branchés avant.
Le problème que le récepteur ne communique pas avec la chaudière puisque la chaudière continue à fonctionner une fois la t° demandée est atteinte.
Eclairez-moi, s'il vous plaît, où est-ce que j'ai commis l'erreur?

Sujets pièces jointes

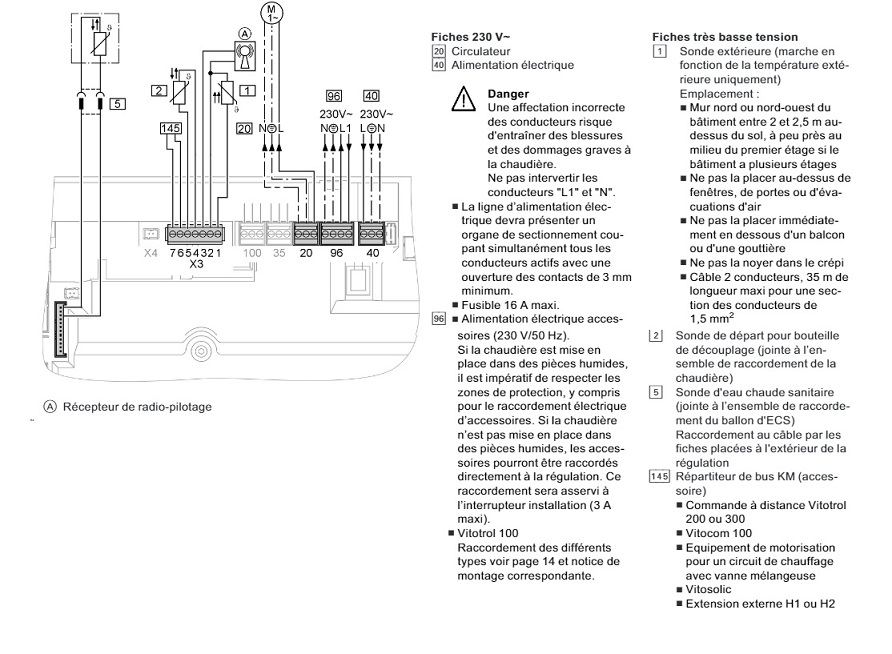

ancien recepteur.JPG, 251.72 kb, 882 x 1176
ancien recepteur.JPG 251.72 kb, 251 téléchargements depuis. 02-12-2020

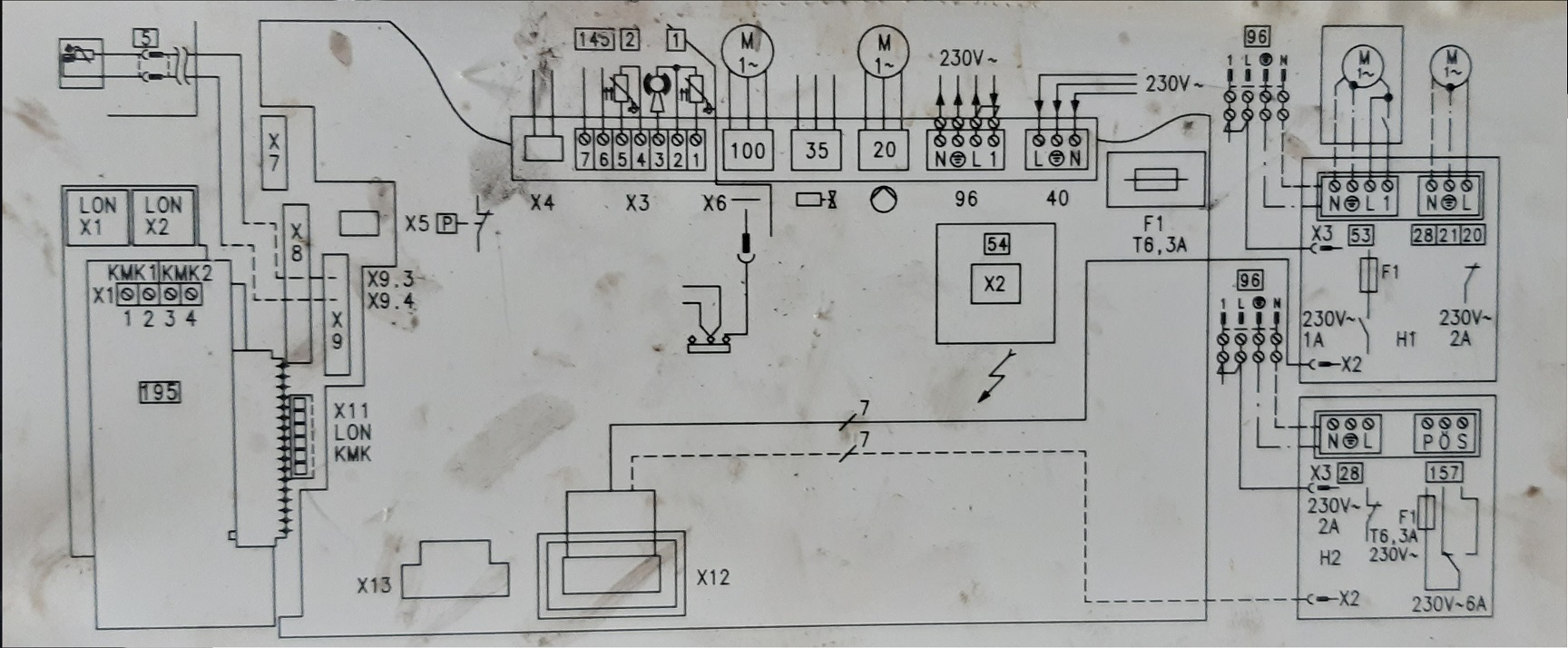

schema1.jpg, 168.66 kb, 892 x 654
schema1.jpg 168.66 kb, 374 téléchargements depuis. 02-12-2020

Citer Message 1

  • PUB

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : TH sur Vitodens 200-w

Bonjour,

Comme vous en informe le schéma électrique, il y a grand danger à brancher de façon erronée et risque de destruction de l'ensemble gestionnaire des fonctions de la chaudière (si ce n'est pas déjà fait par vous ou par l'ancien propriétaire bricoleur inconséquent) .

On ne peut que vous recommander de faire appel à un chauffagiste performant ayant de bonnes connaissances en électricité qui commencera par vérifier les lignes avant tout branchement.

VIESSMANN qui vous lira sur ce site vous fera probablement la même proposition.

Sur une chaudière moderne et performante, équipée comme l'est la vôtre, le boitier de  gestion  coûte plus cher que la mécanique.

Citer Message 2

3 Réponse de cyn3

  • cyn3
  • Débutant
  • Déconnecté
  • Inscrit : 02-12-2020
  • Messages : 10

Re : TH sur Vitodens 200-w

Bonjour, protestant90

Je ne sais pas si c'est l'ancien propriétaire, ingénier de formation, a fait ce branchement par ses propres soins, mais la chaudière fonctionne ainsi depuis 10 ans.
La partie qui pilote TH externe, deux fils noirs, a été débranchée par le chauffagiste pendant l'entretient annuel pour qu'on puisse avoir le chauffage puisque les pannes tombent toujours au "bons moments" et il n'a rien remarqué d'anormale.
Merci quand même pour votre réponse.

En espérant avoir d'autres avis sur le sujet.

Citer Message 3

  • sergi00
  • Maître Plombier
  • Déconnecté
  • Inscrit : 21-01-2018
  • Messages : 469

Re : TH sur Vitodens 200-w

Qu’appelez vous récepteur ?

Citer Message 4

5 Réponse de cyn3 Dernière modification par cyn3 (02-12-2020 23:30:03)

  • cyn3
  • Débutant
  • Déconnecté
  • Inscrit : 02-12-2020
  • Messages : 10

Re : TH sur Vitodens 200-w

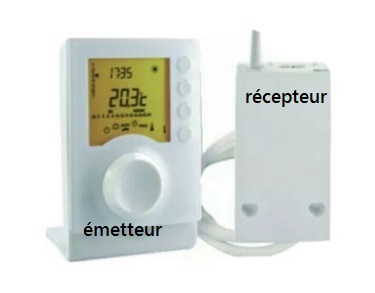

ce boîtier-là

Sujets pièces jointes

récepteur.jpg, 17.28 kb, 375 x 293
récepteur.jpg 17.28 kb, 160 téléchargements depuis. 02-12-2020

Citer Message 5

6 Réponse de Darius

  • Darius
  • Maître Plombier
  • Déconnecté
  • Inscrit : 28-02-2018
  • Messages : 2 472

Re : TH sur Vitodens 200-w

Le shunt est un pont entre deux bornes.

Le fils doivent être branchés a la place du pont.

Si le shunt fait le pont entre 1 et 4 c'est sur ceux borniers que vous devez brancher vos fils.

Nouveau: demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 6

7 Réponse de sergi00 Dernière modification par sergi00 (03-12-2020 21:38:28)

  • sergi00
  • Maître Plombier
  • Déconnecté
  • Inscrit : 21-01-2018
  • Messages : 469

Re : TH sur Vitodens 200-w

Pour moi, votre récepteur devrait être branché sur le 96 (alimentation après allumage de la chaudière) et non pas sur le 40 (alimentation permanente)
Je ne connaît pas votre terminal. Deux solutions :
Soit c’est une sonde déporté compatible et c’est visiblement  sur 145 que vos fils de commande vont.
Soit c’est un simple thermostat et là je pencherai sur X3, bornes 2 et 3.
J’avoue que le shunt me déroute. Votre schéma électrique n’explique pas sa présence.
Avec ces doutes, armé des deux références, je contacterais viessmann avant de brancher.

Citer Message 7

8 Réponse de cyn3

  • cyn3
  • Débutant
  • Déconnecté
  • Inscrit : 02-12-2020
  • Messages : 10

Re : TH sur Vitodens 200-w

Bonsoir, sergi00

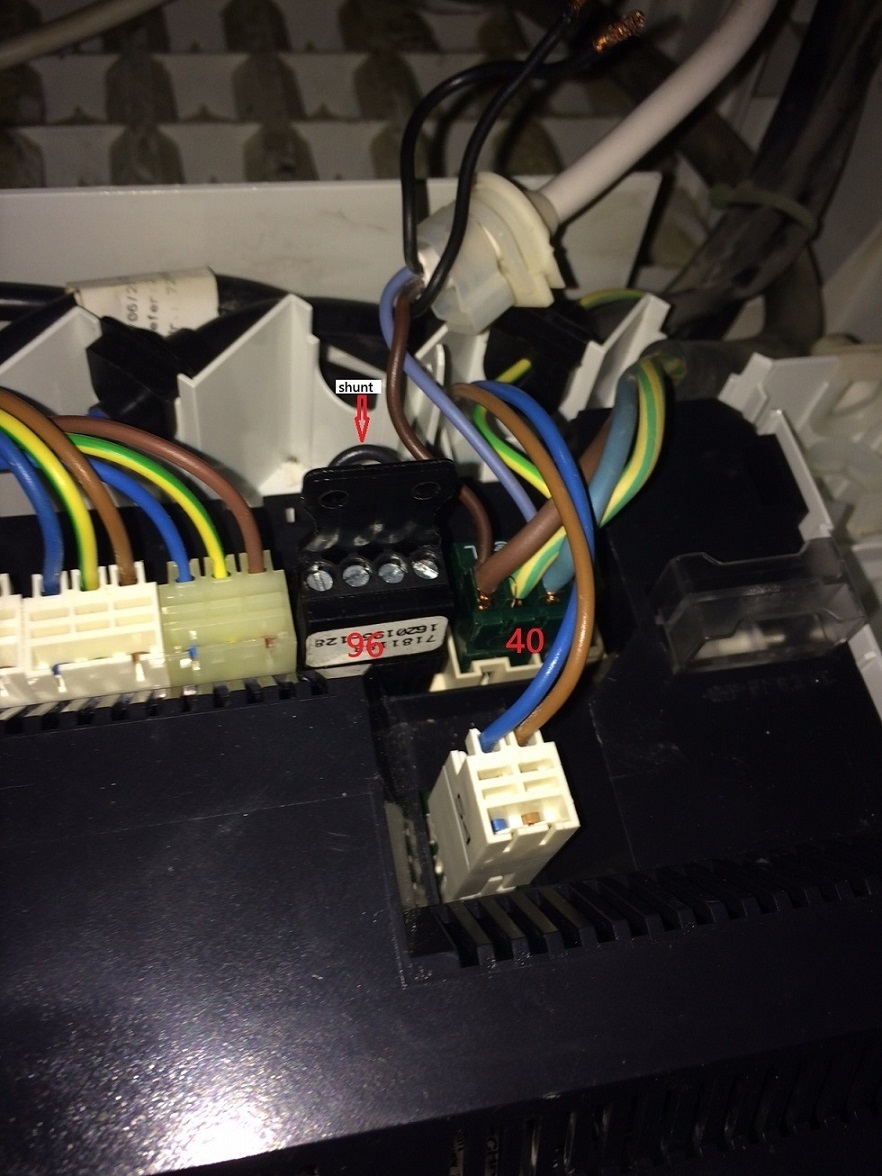

Sur la photo c'est l'ancien récepteur, il était branché là, au bornier 40, avant d'être tombé en panne et ça a fonctionné ainsi.

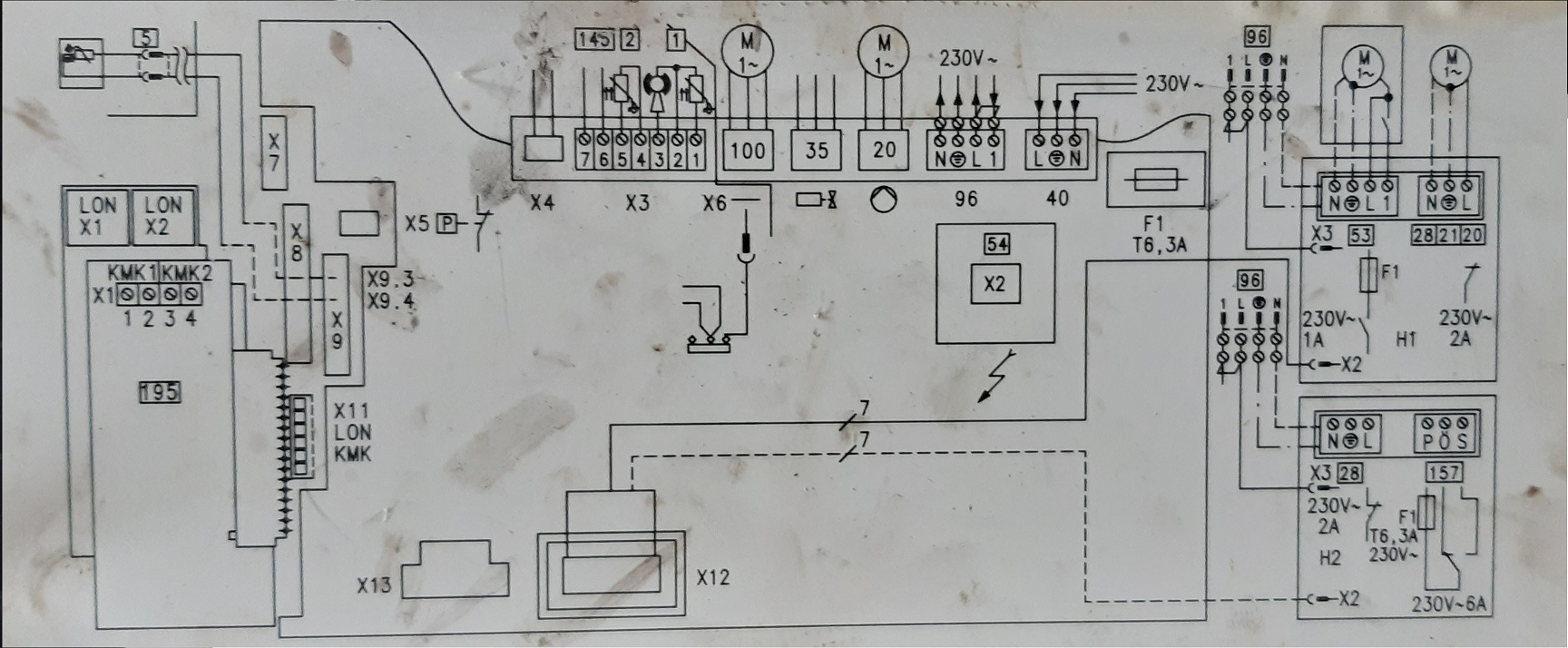

Peut-être ce schéma vous dira plus

Sujets pièces jointes

schéma2.jpg, 354.48 kb, 1728 x 714
schéma2.jpg 354.48 kb, 287 téléchargements depuis. 03-12-2020

Citer Message 8

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : TH sur Vitodens 200-w

Bonjour,

C'est une chaudière qui fonctionne avec l'énergie Gaz ? Gaz de ville ou propane en citerne ?

Elle produit aussi de l'Eau Chaude Sanitaire en plus du chauffage de l'habitation?

Citer Message 9

10 Réponse de cyn3

  • cyn3
  • Débutant
  • Déconnecté
  • Inscrit : 02-12-2020
  • Messages : 10

Re : TH sur Vitodens 200-w

Bonjour,

elle fonctionne au gaz de ville. Oui, elle produit aussi de l'eau chaude.
