Sujet : Rempalcer le theben RAM 322 par un Nest 3ème génération

Bonjour

Je voudrais remplacer mon vieux thermostat theben RAM 322 par un Nest 3ème génération,si je ne fais pas de bêtise, je dois brancher:
le 4=phase et le 5=neutre de theben sur le Nest N et L,
le 3=jaune vert de theben sur le 3 de Nest,
pour terminer je fais un pont entre L=phase et le 2.

Quelqu'un a une idée ? (Comme c'est du 220v j'ai peur que je vais tout disjoncter)

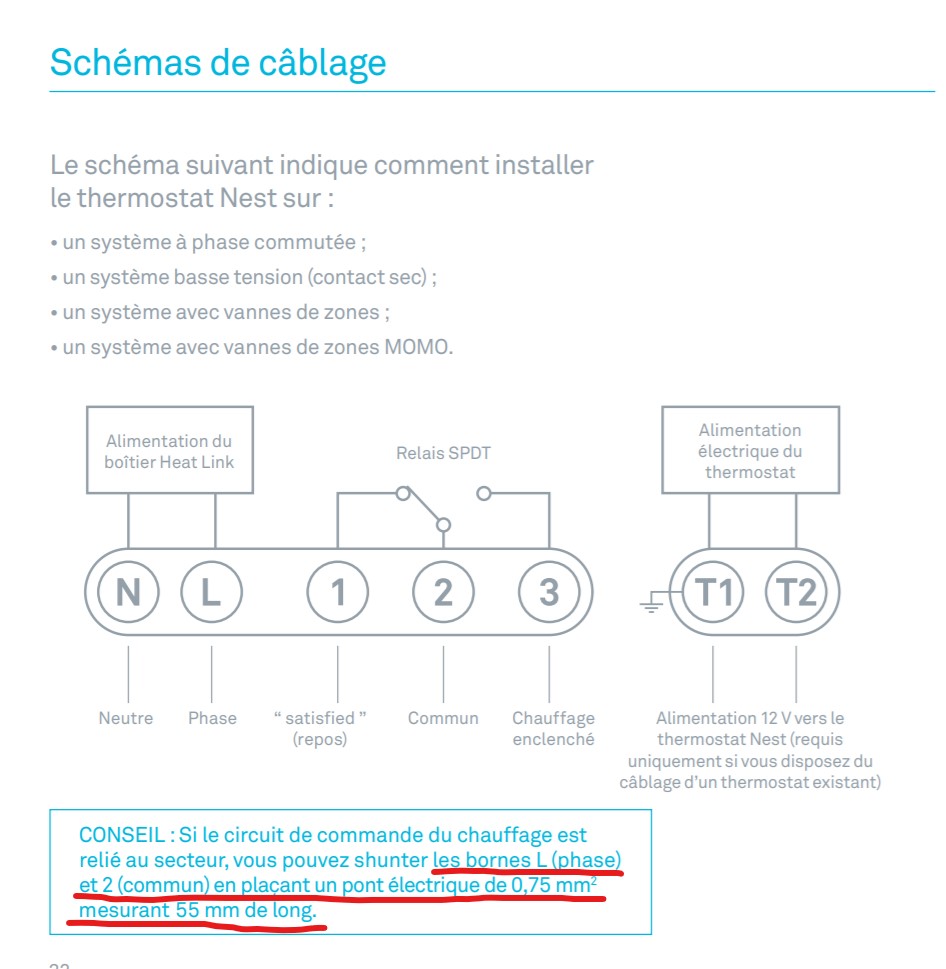

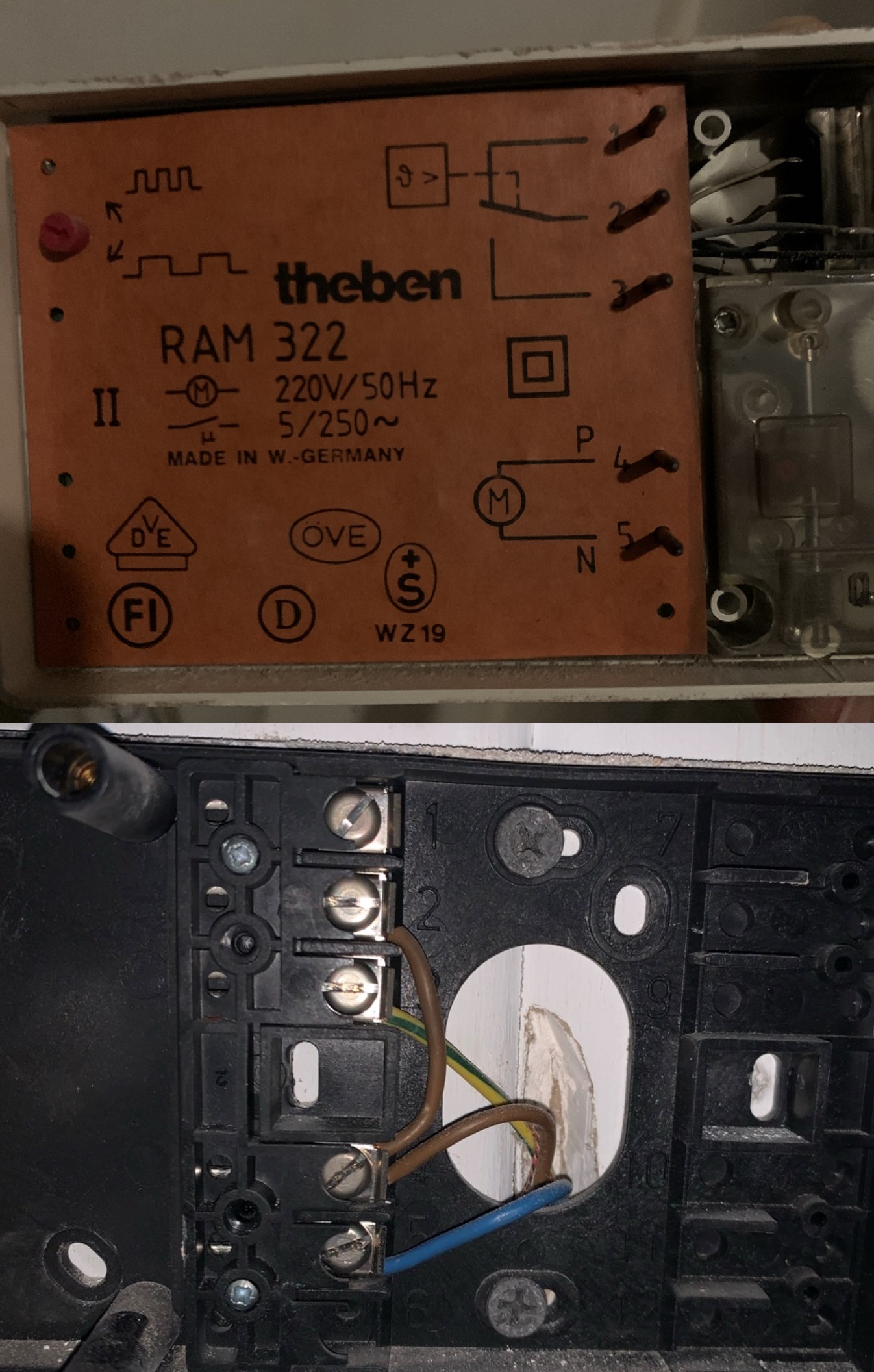

Voir les photos de theben et le schéma de Nest

Sujets pièces jointes

1.jpg, 658.56 kb, 1346 x 2112
1.jpg 658.56 kb, 243 téléchargements depuis. 07-11-2020

Capture d’écran 2020-11-01 231019.jpg, 116.03 kb, 946 x 969
Capture d’écran 2020-11-01 231019.jpg 116.03 kb, 234 téléchargements depuis. 07-11-2020

2

Re : Rempalcer le theben RAM 322 par un Nest 3ème génération

Parfait.

Re : Rempalcer le theben RAM 322 par un Nest 3ème génération

Darius a écrit:

Parfait.

Donc c’est correct à ce que je vais le faire ? Je n’ai pas encore oser de le tester
