Sujet : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour a tous

Besoin de conseils pour limiter les travaux pour le remplacement de robinet de radiateur qui date de 1985.

J'ai trouvé un montage robinet (complet) + raccord (M26-34-F15-21) mais ce montage m'oblige a décaler tous les radiateurs de 5 cm, j'aimerai éviter cette manip.

J'ai trouver les robinets mais le raccordement du nouveau robinet au chauffage existant pose problème, sur le chauffage c'est un femelle 26-34 .... à la sortie de mon robinet c'est du 15-21  .... si j'enlève l'adaptateur fourni avec le robinet ... le pas de vis est spécifique donc impossible de mettre un raccord classique entre le robinet et le chauffage.

je vous mets ci après la photo de l'installation existante et du montage des différentes pièces.

Merci de vos réponses

Sujets pièces jointes

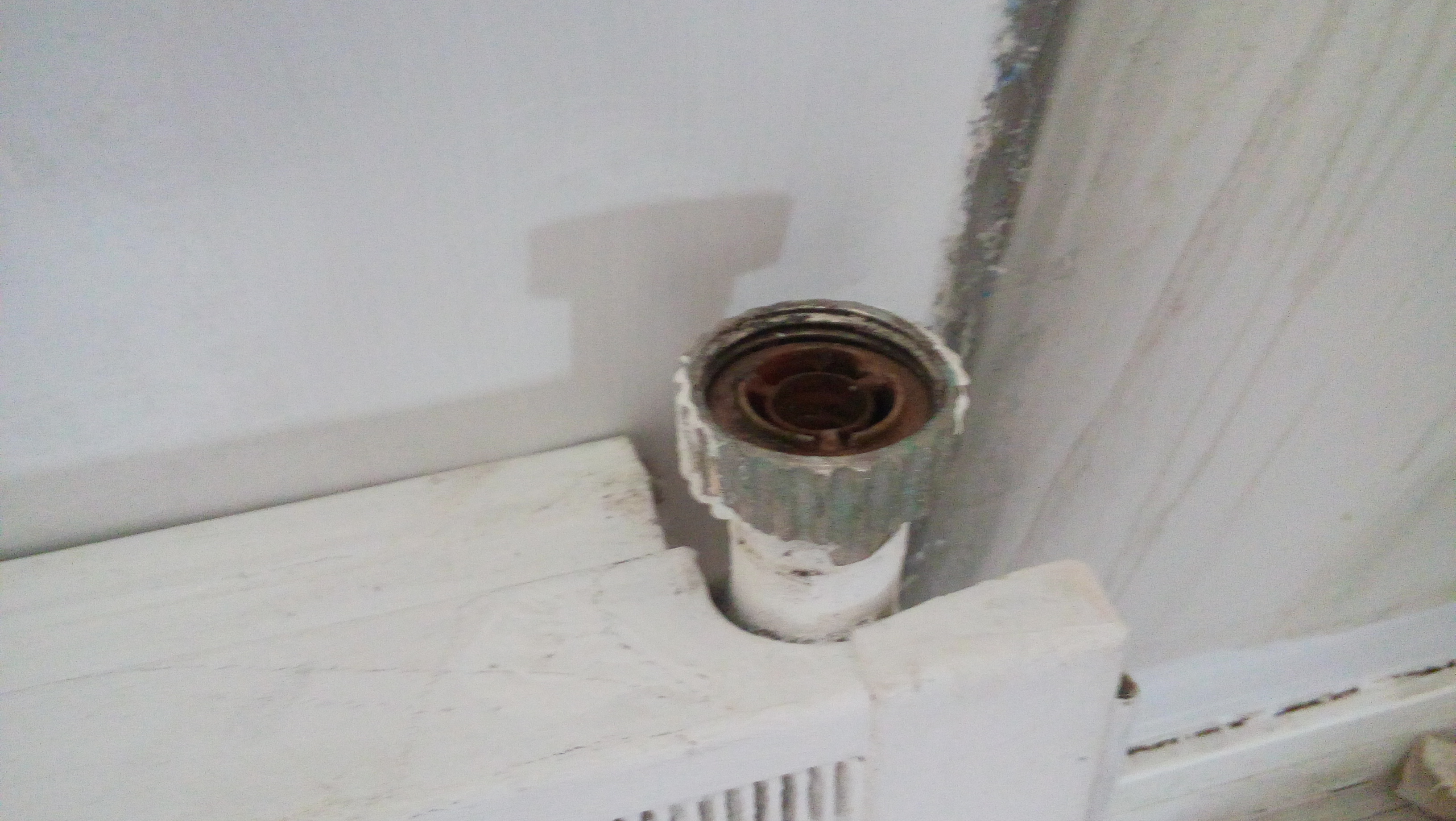

entrée femelle 26-34 chauffage.jpg, 1.64 mb, 3264 x 1840
entrée femelle 26-34 chauffage.jpg 1.64 mb, 47 téléchargements depuis. 28-08-2020

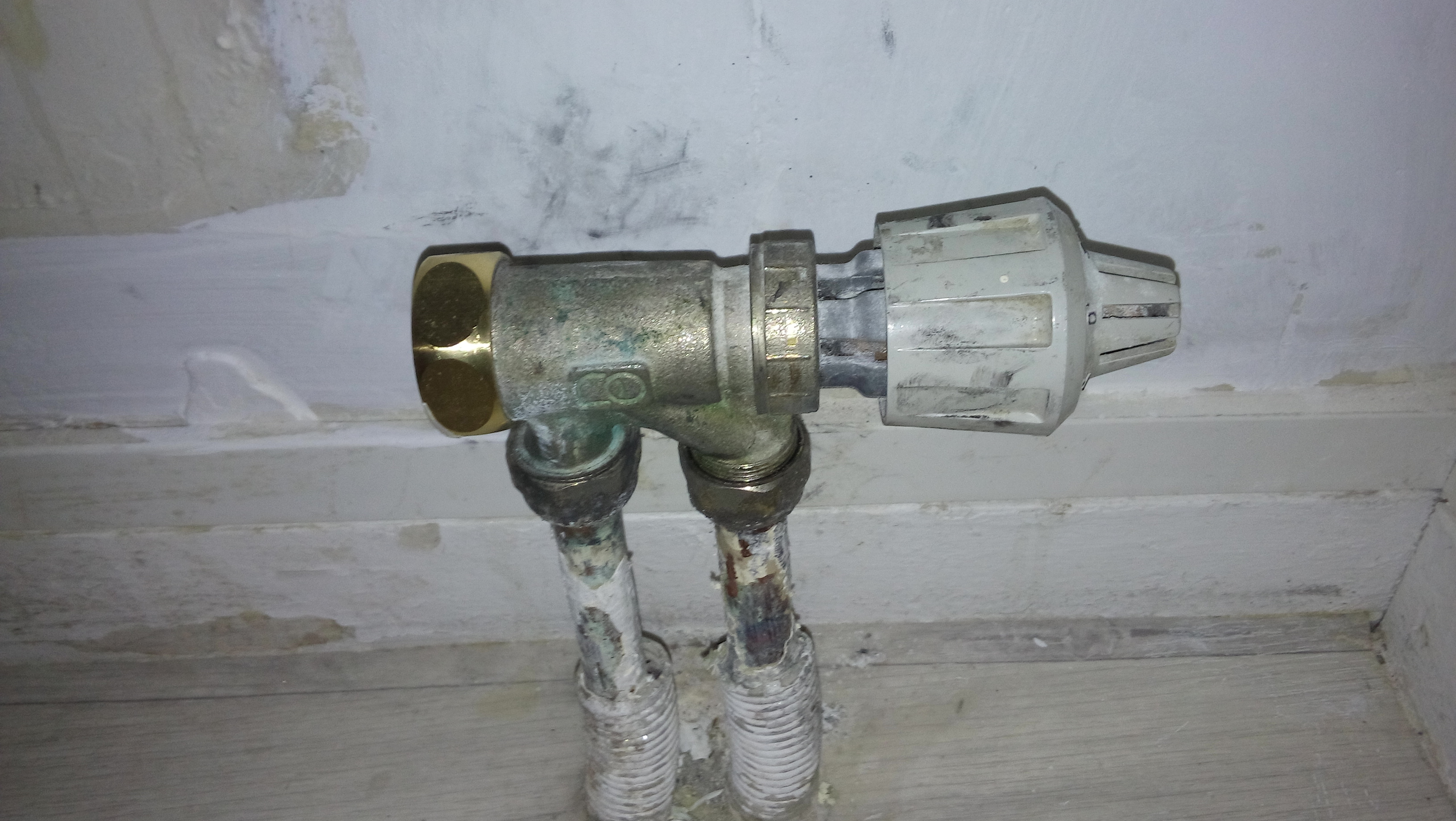

Robinet d'origine.jpg, 1.58 mb, 3264 x 1840
Robinet d'origine.jpg 1.58 mb, 43 téléchargements depuis. 28-08-2020

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Demandez un devis! Simple gratuit et sans engagement.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

suite ...

Sujets pièces jointes

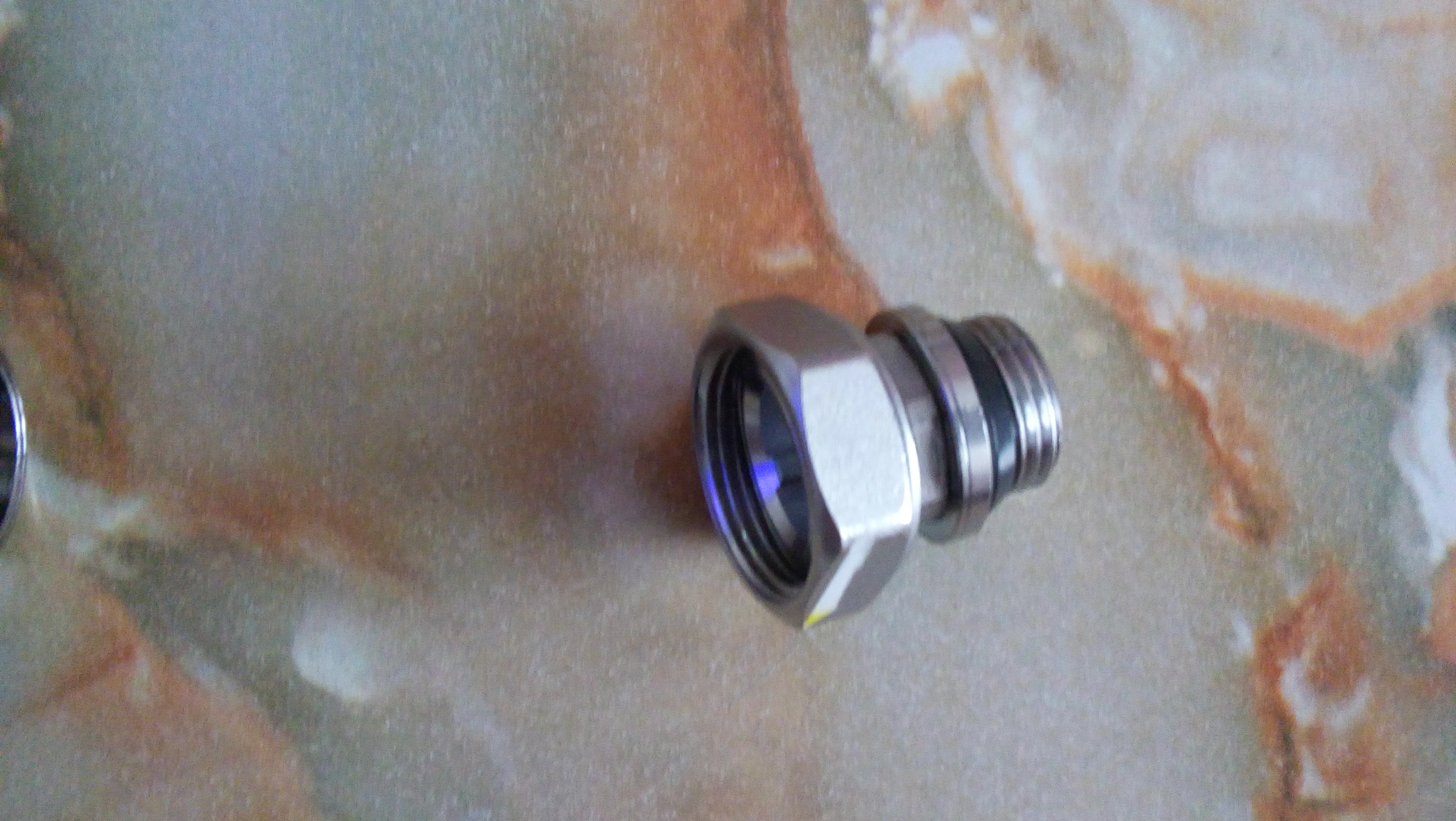

raccord (type P15TG) fourni avec le robinet sortie mâle 12-21.jpg, 1.85 mb, 3264 x 1840
raccord (type P15TG) fourni avec le robinet sortie mâle 12-21.jpg 1.85 mb, 47 téléchargements depuis. 28-08-2020

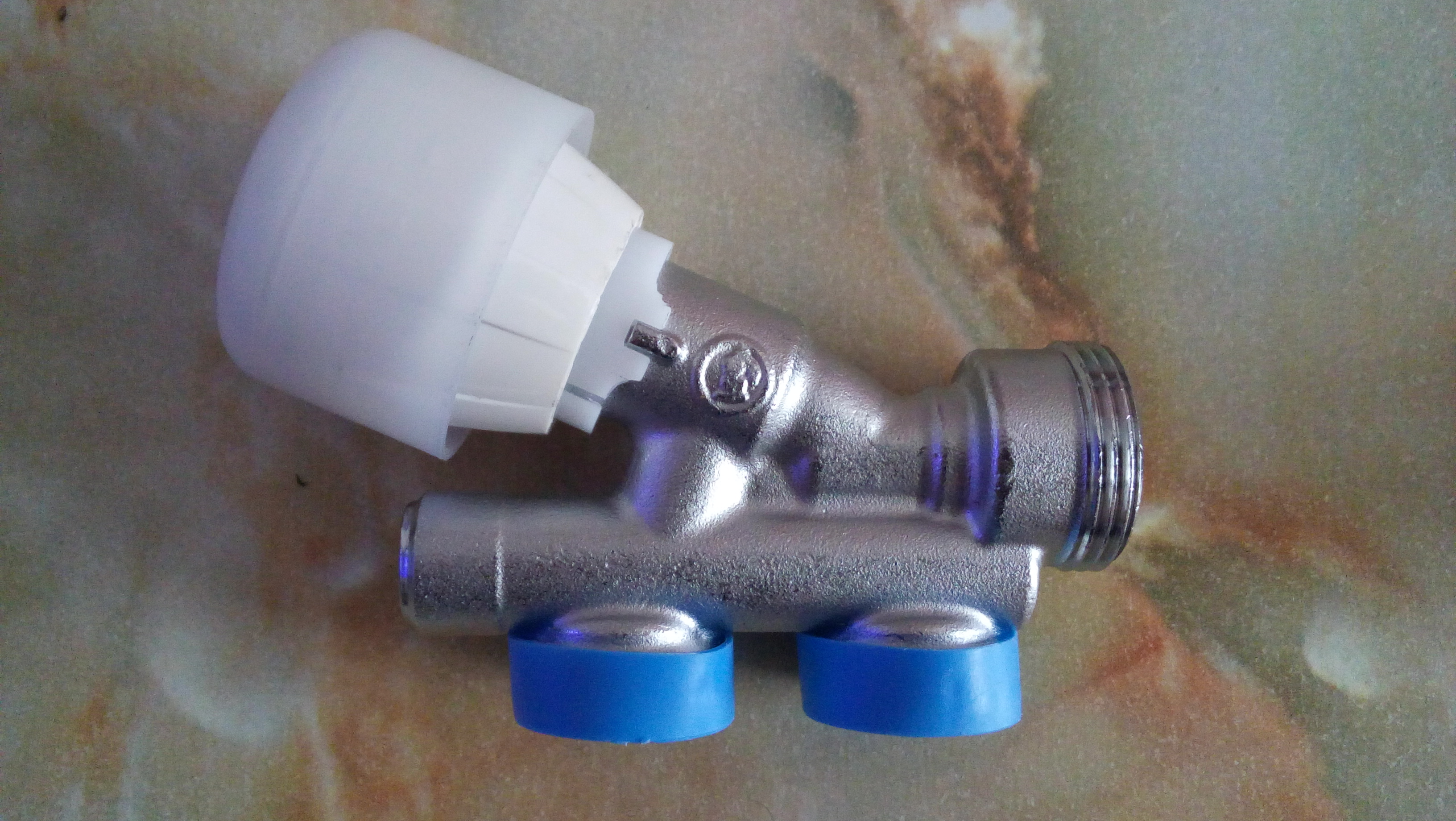

Robinet R437NX031.jpg, 1.84 mb, 3264 x 1840
Robinet R437NX031.jpg 1.84 mb, 43 téléchargements depuis. 28-08-2020

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

suite et fin

Sujets pièces jointes

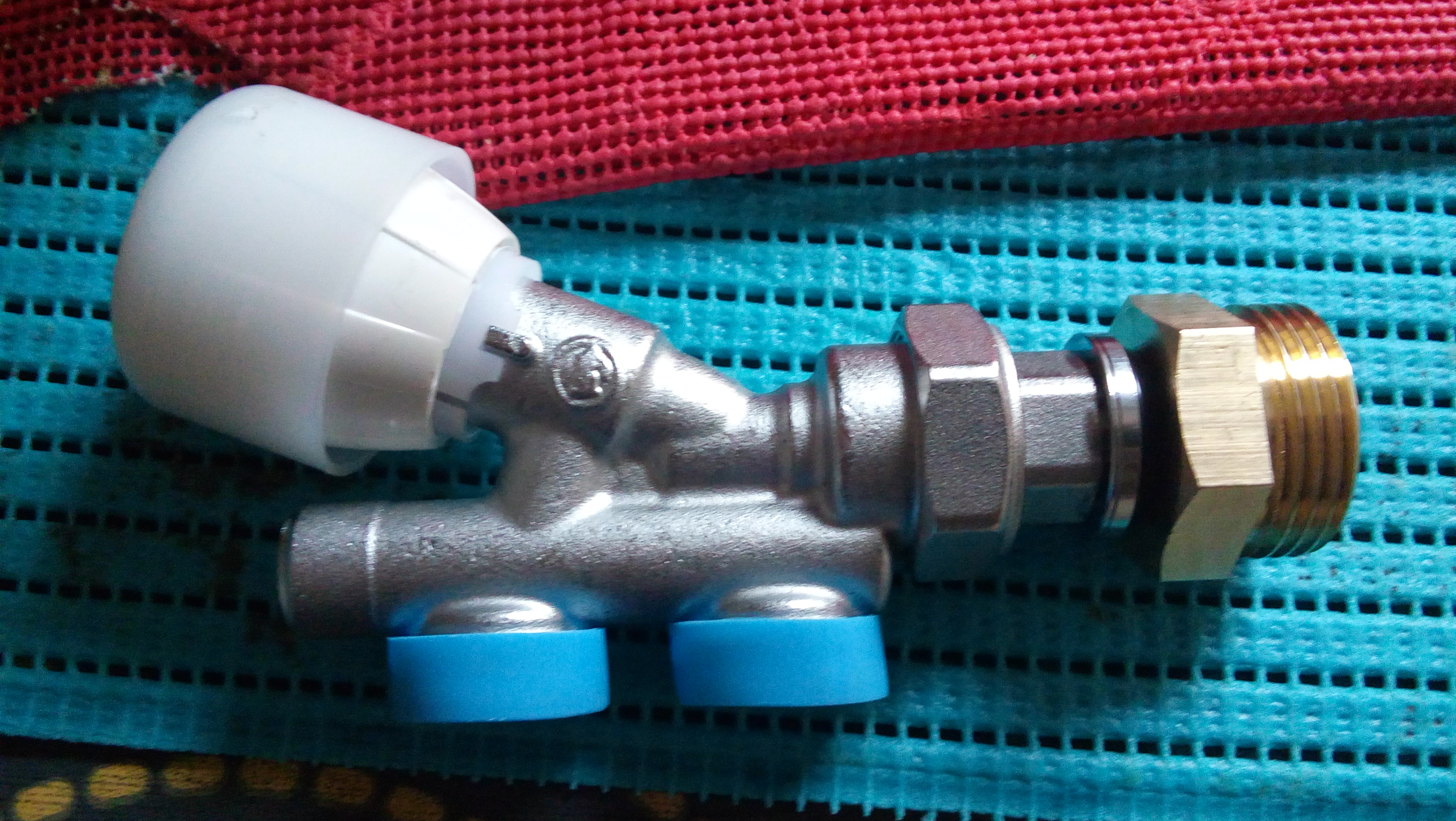

montage actuelle robinet R437 NX031 + raccord femelle 15-21 - mâle 26-34.jpg, 2.17 mb, 3264 x 1840
montage actuelle robinet R437 NX031 + raccord femelle 15-21 - mâle 26-34.jpg 2.17 mb, 40 téléchargements depuis. 28-08-2020

4 Dernière modification par amine2004 (28-08-2020 18:42:31)

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

je voudrais faire disparaitre cette partie et mettre un raccord en direct de mon robinet à l'entrée F26-34 du chauffage ... sachant que le pas de vis est spécifique sur le robinet.

Merci de votre aide

Sujets pièces jointes

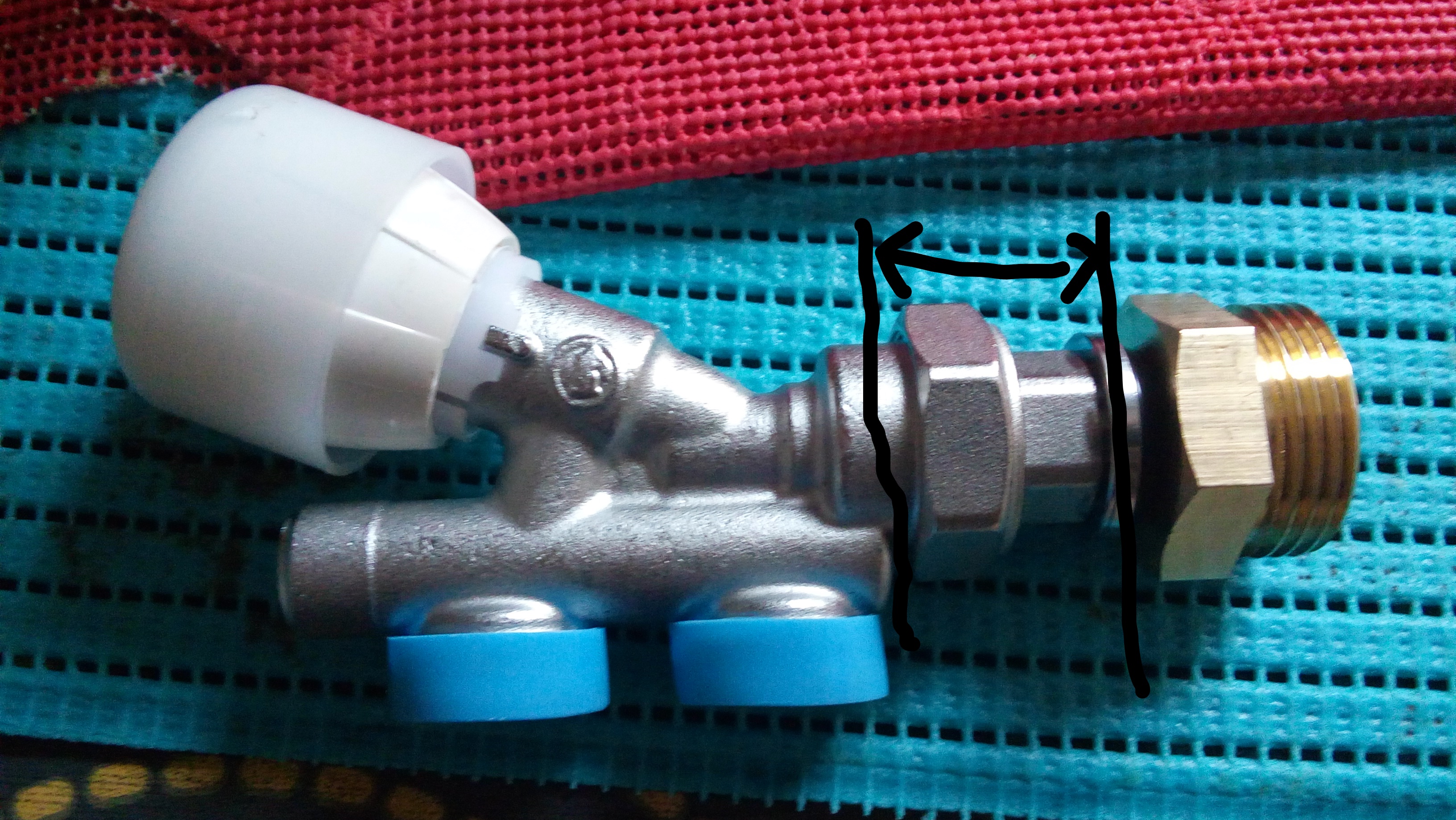

Inkedmontage actuelle robinet R437 NX031 + raccord femelle 15-21 - mâle 26-34_LI paint.jpg, 3.91 mb, 3264 x 1839
Inkedmontage actuelle robinet R437 NX031 + raccord femelle 15-21 - mâle 26-34_LI paint.jpg 3.91 mb, 68 téléchargements depuis. 28-08-2020

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour,

Des radiateurs acier qui ont 35 ans ont vécu. Un plombier vous conseillerait de changer l'ensemble des robinets et radiateurs. Les réparations que vous effectuez risquent fort de se solder par la perforation des radiateurs.

vous ne trouvez pas la réponse a votre question malgré la richesse de ces forums? Une recherche s'impose! Autrement demandez un devis! Simple gratuit et sans engagement.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

protestant90 a écrit:

Bonjour,

Des radiateurs acier qui ont 35 ans ont vécu. Un plombier vous conseillerait de changer l'ensemble des robinets et radiateurs. Les réparations que vous effectuez risquent fort de se solder par la perforation des radiateurs.

Bonjour

Merci beaucoup du conseil

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour,

Vous l'avez probablement remarqué sur votre première photo (raccord femelle en bas de radiateur) .

Ce raccord à écrou libre se désolidarise du radiateur et peut être remplacé. Il faut posséder une clé spécifique à ergot qui se place à l'intérieur du raccord. Si le montage à neuf de ce raccord au radiateur est aisé, le démontage après 35 ans l'est beaucoup moins (rouille qui a soudé le raccord) et le tube du radiateur se tord, sauf si l'on prend le temps de décaper et dégripper.

Mais il faut du temps et malheureusement la rouille a fait des dégâts à des endroits où de l'air est resté dans le circuit. D'où ma première réponse.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour, ce raccord ne se vends pas séparément, du moins je ne l'ai jamais vu chez les fournisseurs car c'est un raccords spécifique, différent des raccords des robinets standard, d'ou la porté sur le raccord permettant de le visser avec une clé et non en insérant une carotte dedans.

Ces raccord est a double sens, un est muni d'une canne qui amène l'arrivé d'eau chaude plus loin comme on peut le noter dans une des images du premier message.

Identique a celui la:
raccord-a-double-

Pour répondre a la question initiale: mise a part d'acheter une robinet complet et récupérer la pièce manquante, je pense que vous ne le trouverez pas.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour,

Merci El Homari. C'est exact. Ce que l'on voit sur la première photo est le tube de prolongement dans le radiateur qui est inséré centré sur les ergots et non pas des ergots de démontage avec une carotte.

C'est tout de même étrange que l'on ne puisse pas acheter ce raccord seul puisque le robinet se vend seul.

Notre ami aurait donc dû acheter ses robinets avec le raccord.

Et merci pour la photo du raccord spécifique (avec son tube pénétrant).

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour

Je vous remercie El Homari et protestant90 pour vos réponses et éclaircissements.
Je ne sais pas pour quelles solutions optées mais je vais creuser ça .... vraisemblalement changer la totale, 5 robinets+ 5 chauffages .. mais vu les travaux engager chez moi ça tombe vraiment mal ....
on verra

si vous avez des tuyaux de fournisseurs ou revendeurs avec tarifs intéressant je suis preneur

Encore merci

Bonne soirée

11 Dernière modification par amine2004 (02-09-2020 18:35:36)

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

El-Homari a écrit:

Bonjour, ce raccord ne se vends pas séparément, du moins je ne l'ai jamais vu chez les fournisseurs car c'est un raccords spécifique, différent des raccords des robinets standard, d'ou la porté sur le raccord permettant de le visser avec une clé et non en insérant une carotte dedans.

Ces raccord est a double sens, un est muni d'une canne qui amène l'arrivé d'eau chaude plus loin comme on peut le noter dans une des images du premier message.

Identique a celui la:
raccord-a-double-

Pour répondre a la question initiale: mise a part d'acheter une robinet complet et récupérer la pièce manquante, je pense que vous ne le trouverez pas.


Petite précision,
"Au cas où" je garderai les radiateurs existants ( aucun problème au niveau des radiateurs ils fonctionnent nickel.. ils sont juste "anciens"; ce sont les robinets qui fuiaient d'où les travaux engagés)

je ne sais pas si ça influe sur le choix des robinets mais les radiateurs existants sont des radiateurs "bypass".

merci pour vos partages.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour,

Comme l'a décrit et illustré El Homari, le système "Bypass" est ce système qui organise l'arrivée et le retour du liquide caloporteur (eau additivée) dans le radiateur par un seul point.

Dans un circuit classique, le liquide caloporteur entre dans le radiateur en haut et ressort en bas et si c'est optimisé du côté opposé à l'entrée.

Dans votre installation, le liquide caloporteur entre et sort au même endroit. Pour cette raison, le liquide chaud est poussé dans le tube central du raccord du radiateur, raccord présenté par El Homari. Le liquide qui est plus chaud que le liquide contenu dans le radiateur (puisqu'il arrive de la chaudière) va monter en partie haute du radiateur grâce à son poids spécifique (eau chaude plus légère que eau froide). Dans le radiateur, le liquide caloporteur diffuse ses calories par échange avec l'air qui circule autour du radiateur et donc se refroidit. Ainsi le liquide refroidi va descendre en partie basse du radiateur pour retourner vers la chaudière.

Ces radiateurs ont souvent des parois plus minces que les radiateurs classiques et une optimisation de l'échange calorique par des ailettes de circulation d'air à leur pourtour.

Le robinet est spécifique et sa sortie vers le radiateur comporte (est vendu avec) la pièce présentée par El Homari, pièce qui doit s'adapter au tube du radiateur (Ø et pas)

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour

Merci beaucoup protestant90, votre explication est très clair .. je comprends mieux le fonctionnement

Petite question concernant les robinets d'origine, la cause des travaux est une fuite légère au niveau des raccords entrée-sortie du radiateur (3 robinets sur 5 ont cette légère fuite)

Un ami m'a dit que si je démontais les robinets, purgeait les radiateurs et refaisais toutes les étanchéïtés (remplacement des joints et fillasse sur les raccords) ... ça devrait repartir normalement.

Je vais faire intervenir un pro ce week-end pour avoir un diagnostique précis, mais j'avoue si je peux m'éviter des grosses dépenses et attendre l'été prochain pour tout changer  ça m'arrangerai !! lol

qu'en pensez vous?

Merci de vos réponses

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonjour,

Désolé de cette réponse tardive mais c'est exactement ce que votre ami vous a dit que je souhaitais vous suggérer. Malheureusement, je ne connais pas votre niveau de compétences ni votre équipement en outillage. C'est un travail peu difficile mais très long et donc gourmand en heures. Et les heures d'un ouvrier ou d'un patron plombier sont chères en raison des charges.

De plus, et en raison de la vétusté, nombre d'artisans ne vont pas essayer de réparer pour au moins deux bonnes raisons : le risque de casse au démontage ou au remontage  et la nécessaire garantie contractuelle du travail accompli dans les règles de l'art.

De fait la réparation du joint ou plus probablement de la tête du robinet (presse étoupe) relève du travail du bricoleur du dimanche.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonsoir

Encore merci Protestant90 pour vos réponses et vos conseils..

J'hésite aussi, mais après démontage des robinet, il est clair que ce sont les joints au niveaux des arrivées qui ont morflés

Je mets ci-après les photos pour vous éclairer un peu... on y voit les résidus de calcaire qui coulait sur les tubes en cuivre

Je suis un débutant en plomberie, mais les tutoriaux qui explique comment mettre de la fillasse correctement pour refaire une étanchéïté sont légions, ça n'a pas l'air trop compliqué .... je crains juste un retour de fuit au moment de l'ouverture des chauffages cet automne... mais bon qui ne tente rien n'a rien ... je vais essayer de faire intervenir (via une connaissance) un plombier pour une "consultation" si il me conseille de tout changer je le ferai ... si un "coup de filasse" peut suffire pour le moment je m'en contenterai jusqu'à l'été prochain.

Ci-après les photos avec une requête de "diagnostique" si vous pouvez m'éclairer.

Merci encore pour vos réponses

Sujets pièces jointes

20200906_182316.jpg, 1.73 mb, 3264 x 1840
20200906_182316.jpg 1.73 mb, 38 téléchargements depuis. 06-09-2020

20200906_182331.jpg, 1.74 mb, 3264 x 1840
20200906_182331.jpg 1.74 mb, 40 téléchargements depuis. 06-09-2020

16 Dernière modification par amine2004 (06-09-2020 20:25:24)

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

suite

Sujets pièces jointes

20200906_182308.jpg, 1.65 mb, 3264 x 1840
20200906_182308.jpg 1.65 mb, 42 téléchargements depuis. 06-09-2020

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonsoir,

Je suis désolé mais je n'imagine pas comment utiliser de la filasse pour refaire une étanchéité entre le raccord soudé  en forme tubulaire  qui rentre à l'intérieur du cylindre du robinet. Avec les variations de température les deux pièces sont mobiles l'une par rapport à l'autre (dilatations/rétractions) . La filasse n'absorbe pas ces dilatations/rétractions.

Il devait y avoir un joint, peut-être un joint torique .

Il semble aussi que le tube qui entre dans le robinet soit rongé.

Vous pouvez peut-être trouver les joints et les remonter avec de la graisse silicone ou de la graisse graphitée après avoir nettoyé soigneusement les portées (les endroits où le joint appuie sur le tube) avec du papier de verre fin, tant à l'extérieur (raccord soudé)  qu'à l'intérieur (entrée et sortie du robinet).

On trouve des joints toriques de tous diamètres et épaisseur du tore. Il faudra seulement bien mesurer.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Bonsoir,

Merci de votre réponse

je me suis mal exprimer, je comptais mettre la filasse sur le filetage du robinet et changer les joints toriques sur les tubes

19

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

D'apres les images.

Si vous nettoyez la totalité  avec du scotbrite et si vou enduisez les parties en contact  et les parties o glisse l’écrou avec un peut de colmate ou pâte a joint, vous améliorez étanchéité.

Apres sans vérifier sur place je ne vois pas ce qu'il est possible de faire.

Re : Recherche raccord male 26-34 avec robinet R437 NX031 Giacomini

Darius a écrit:

D'apres les images.

Si vous nettoyez la totalité  avec du scotbrite et si vou enduisez les parties en contact  et les parties o glisse l’écrou avec un peut de colmate ou pâte a joint, vous améliorez étanchéité.

Apres sans vérifier sur place je ne vois pas ce qu'il est possible de faire.

Merci de votre réponse et vos conseils
