Sujet : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour,

Notre chauffe bain Junker 11 L portant référence W11-2 P23 S4007 CKD alimenté en gaz de ville, ne chauffe plus, la veilleuse reste allumé, à l'ouverture du robinet d'eau chaude il ne démarre pas, les brûleurs ne s'enclenchent pas, si je souffle sur eux ils s'allument légèrement, malgré qu'il y ait une bonne pression d'eau, donc voilà ce que j'ai entrepris de faire :
- Changer la membrane : résultat pareil.
- Détartrage du serpentin : résultat pareil (il n'était pas tellement bouché, mais c'est un plus).
- Changer le klixon : résultat pareil (ce nouveau klixon était en réserve).
- Changer le thermocouple : résultat pareil (ce nouveau thermocouple était en réserve).
- Nettoyage des brûleurs avec une brosse et ensuite avec un aspirateur : résultat pareil.
- Nettoyage de la veilleuse et du tube de la veilleuse : résultat pareil.
- Nettoyage de l'injecteur de la veilleuses : résultat pareil.

En ouvrant le robinet d'eau chaude, je vois la tige de poussée qui est actionnée par la membrane faire son travail en poussant le piston du bloc à gaz, et en fermant le robinet d'eau chaude cette dernière reprend sa place (sens inverse de la poussée).

Une autre piste serait la bienvenue.

Cordialement.

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 183

Re : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour.

Vos tests disent que c'est le bloc gaz qui serais en cause, il est biens actionné par le tige de la valve a eau qui detecte le débit.

Il semble que le blog gaz ne s'ouvre pas ou soit bouché, mais comme vous avez nettoyé l'injecteur c'est alors l'autre hypothèse qui est privilégié.

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour,

L'alimentation en gaz de ville de l'appareil peut-elle être mise en cause?

Si un autre appareil (cuisinière par exemple) est branché sur le circuit gaz, cet appareil fonctionne t'il correctement?

La vanne a t'elle pu être fermée partiellement?

4 Réponse de raiback Dernière modification par raiback (27-01-2020 11:39:49)

  • Inscrit : 26-01-2020
  • Messages : 5

Re : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour,

Merci pour vos réponses, le gaz de ville est bien alimenté j'ai pas testé sur notre cuisinière mais le débit est bien présent, j'en conclu aussi qu'il y a un souci au niveau du bloc à gaz qui ne s'ouvre pas ou très faiblement.

J'ai expliqué la situation à un vendeur de pièces de rechange, il m'a informé qu'en général c'est une tige du bloc à gaz qui est en cause sur ce genre de chauffe bain, elle se situe sur ce lien du schéma éclaté en page 12 entre les pièces N° 8 et 9 de la soupape à gaz, et que se sont les deux joints de la tiges qui rendent l’âme.
J’avoue que j'ai pas très bien saisie le rôle de ces joints pour l'ouverture du gaz.
https://www.piecesxpress.com/docs/elmle … 774060.pdf

Cordialement.

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour,

Dans le langage courant, pour un public néophyte de nombreuses pièces sont nommées "joints" .

C'est même pire que cela puisque certains "roulent des joints puis les fument".

En réalité, des joints peuvent fonctionner comme des éléments d'étanchéité mais aussi comme des éléments de glissement (on devrait alors dire " coulisses")

Les matériaux des "joints" sont multiples :  Caoutchouc, bronze, céramique, polypropylène, kevlar, téflon, cuir, liège, ............ , chacun utilisé pour ses propriétés : résistance à la corrosion,  lubrification, étanchéité, résistance à la pression, résilience.

Rien de surprenant à ce que vous ne compreniez pas à quoi ces joints servent.

Seulement pour vous donner un élément de comparaison, les semelles des chaussures de montagne après un certain temps d'usage perdent leurs crans et deviennent glissantes. Pour autant on ne les utilisera pas comme chaussures de danse.

  • Inscrit : 26-01-2020
  • Messages : 5

Re : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour,

J'ai bien rit en vous lisant, merci, c'est très bien expliqué avec une touche d'humour.

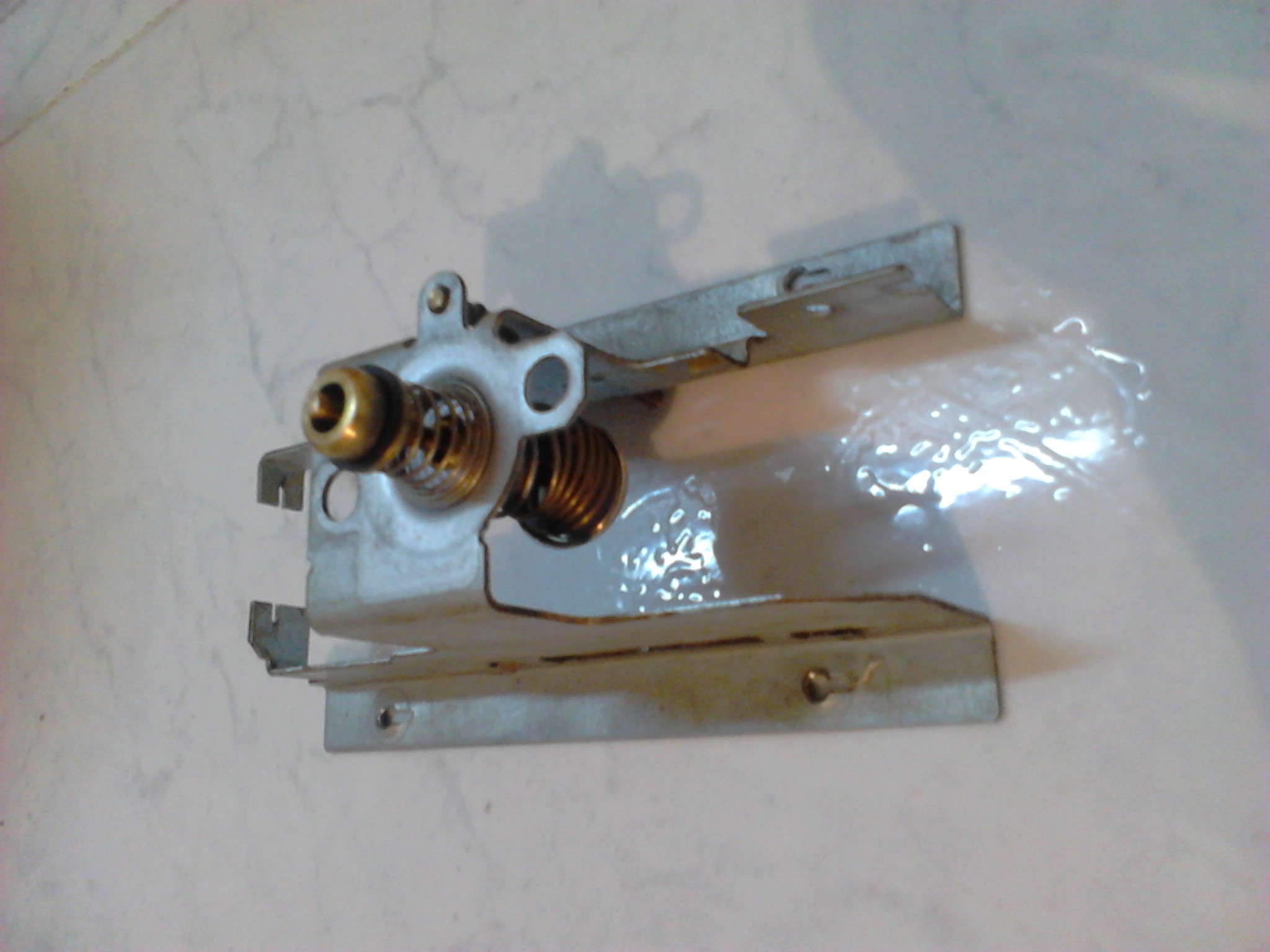

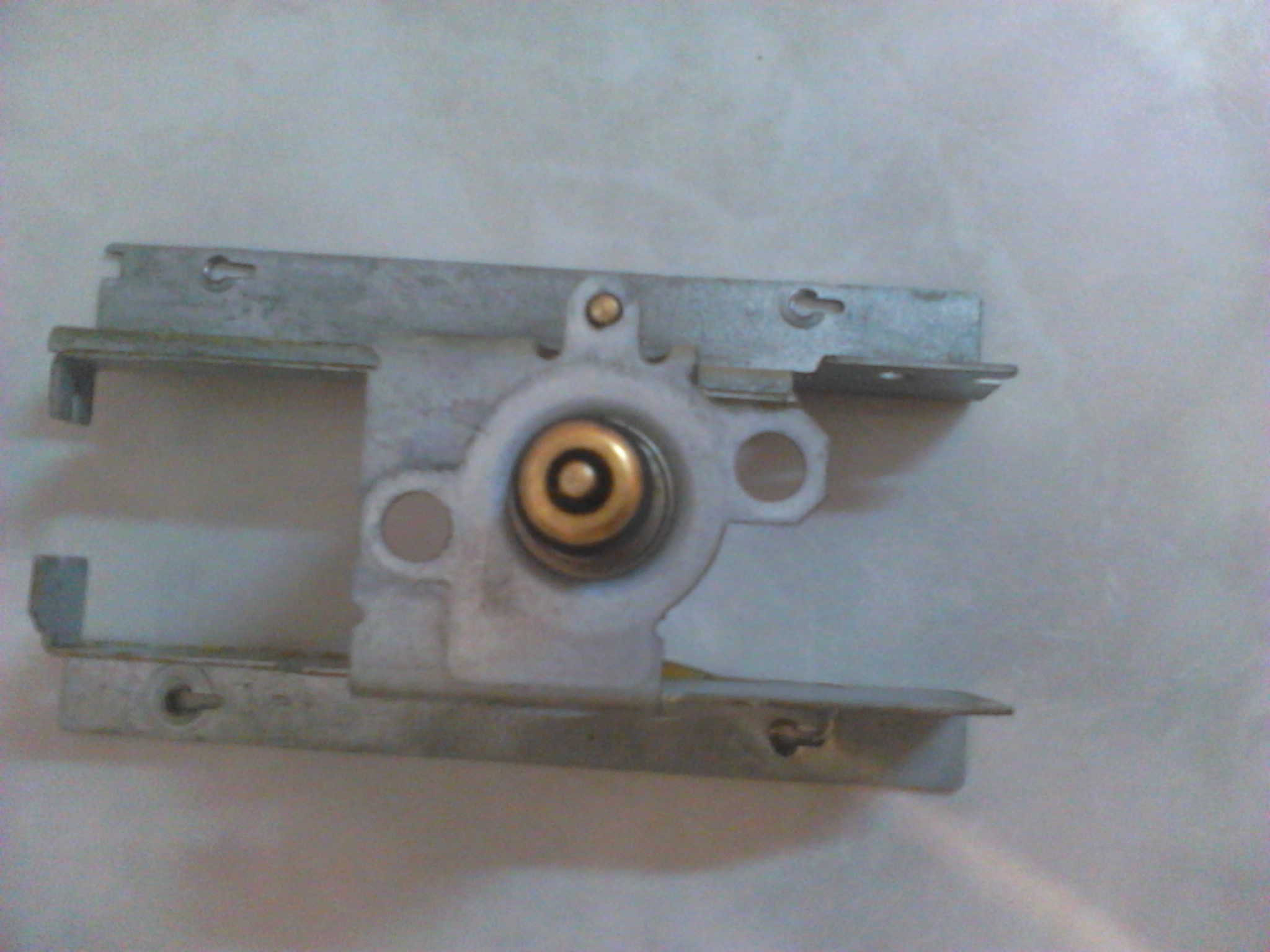

En fait, c'était la soupape à gaz principale dont le ressort était défectueux et ne jouée pas bien son rôle.

Après son remplacement, de belle flemme sortent et donne une eau parfaitement chaude.

Cordialement.

Sujets pièces jointes

DSC_7881.jpg, 313.67 kb, 2048 x 1536
DSC_7881.jpg 313.67 kb, 539 téléchargements depuis. 28-01-2020

DSC_7882.jpg, 287.76 kb, 2048 x 1536
DSC_7882.jpg 287.76 kb, 360 téléchargements depuis. 28-01-2020

  • Inscrit : 26-01-2020
  • Messages : 5

Re : Chauffe bain Junkers 11 L ne chauffe plus

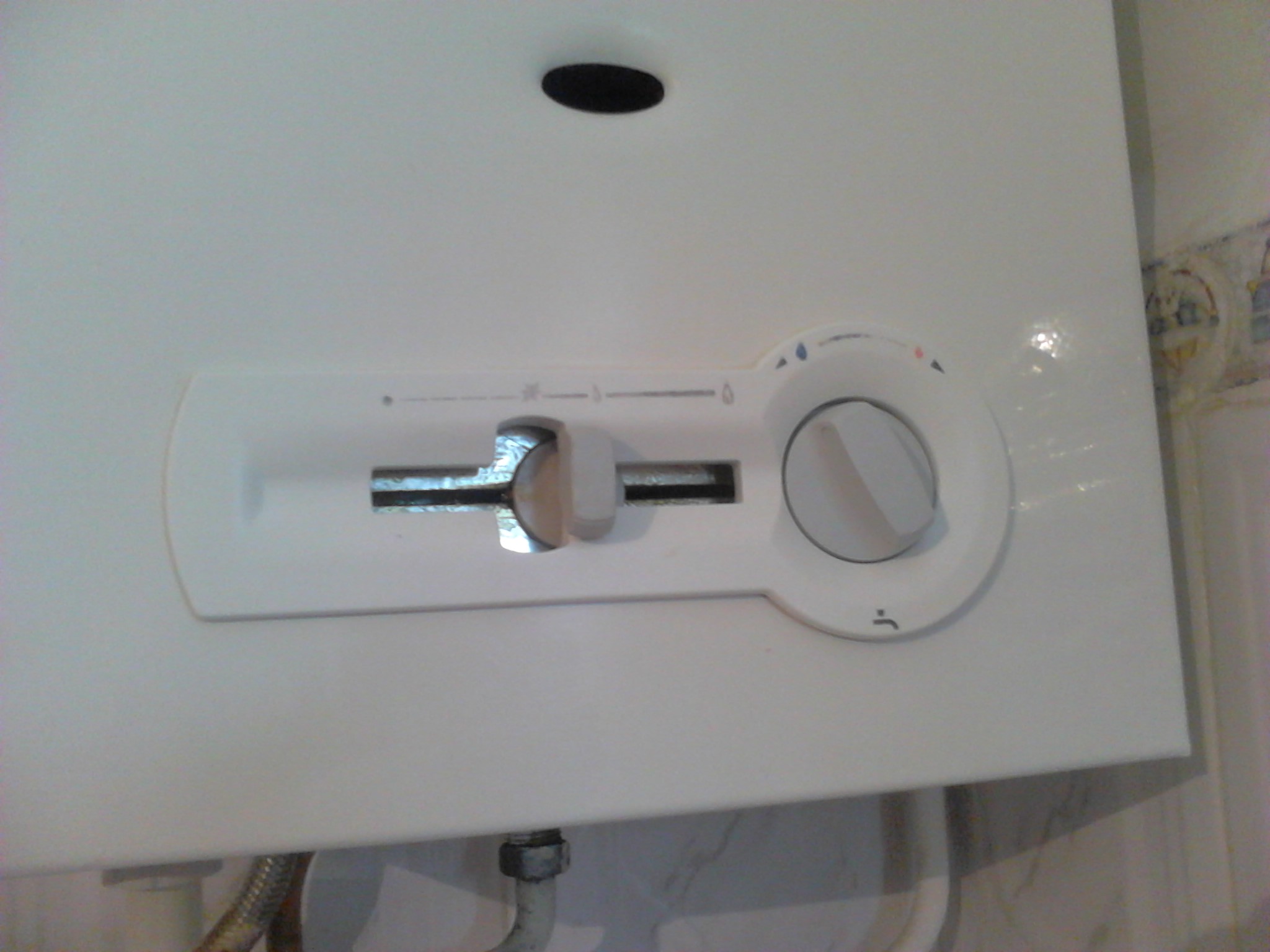

Suite des photos

Sujets pièces jointes

DSC_7879.jpg, 366.98 kb, 2048 x 1536
DSC_7879.jpg 366.98 kb, 344 téléchargements depuis. 28-01-2020

DSC_7880.jpg, 351.85 kb, 2048 x 1536
DSC_7880.jpg 351.85 kb, 345 téléchargements depuis. 28-01-2020

  • Inscrit : 14-06-2008
  • Messages : 1 183

Re : Chauffe bain Junkers 11 L ne chauffe plus

Merci Raiback de ton explication, peux tu nous dire ou tu as trouvé la pièce de rechange, n’hésite pas a donner le nom de ton fournisseur.

  • Inscrit : 26-01-2020
  • Messages : 5

Re : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour,

Je ne suis pas dans l’hexagone mais en Algérie,Alger, j'ai acheté la pièce au SAV de Junkers à l’entrée de Bir Khadem.

Salutations.

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Chauffe bain Junkers 11 L ne chauffe plus

Bonjour,
Merci du retour d'info.
Ça sera utile à d'autres.
