Sujet : joint pompe fioul bruleur

Bonjour à tous ,

Je viens d'acheter une chaudiere fioul buderus et lors de sa mise en route j'ai une fuite de fioul au niveau de l'assemblage de la pompe grunfoss sur le bruleur .

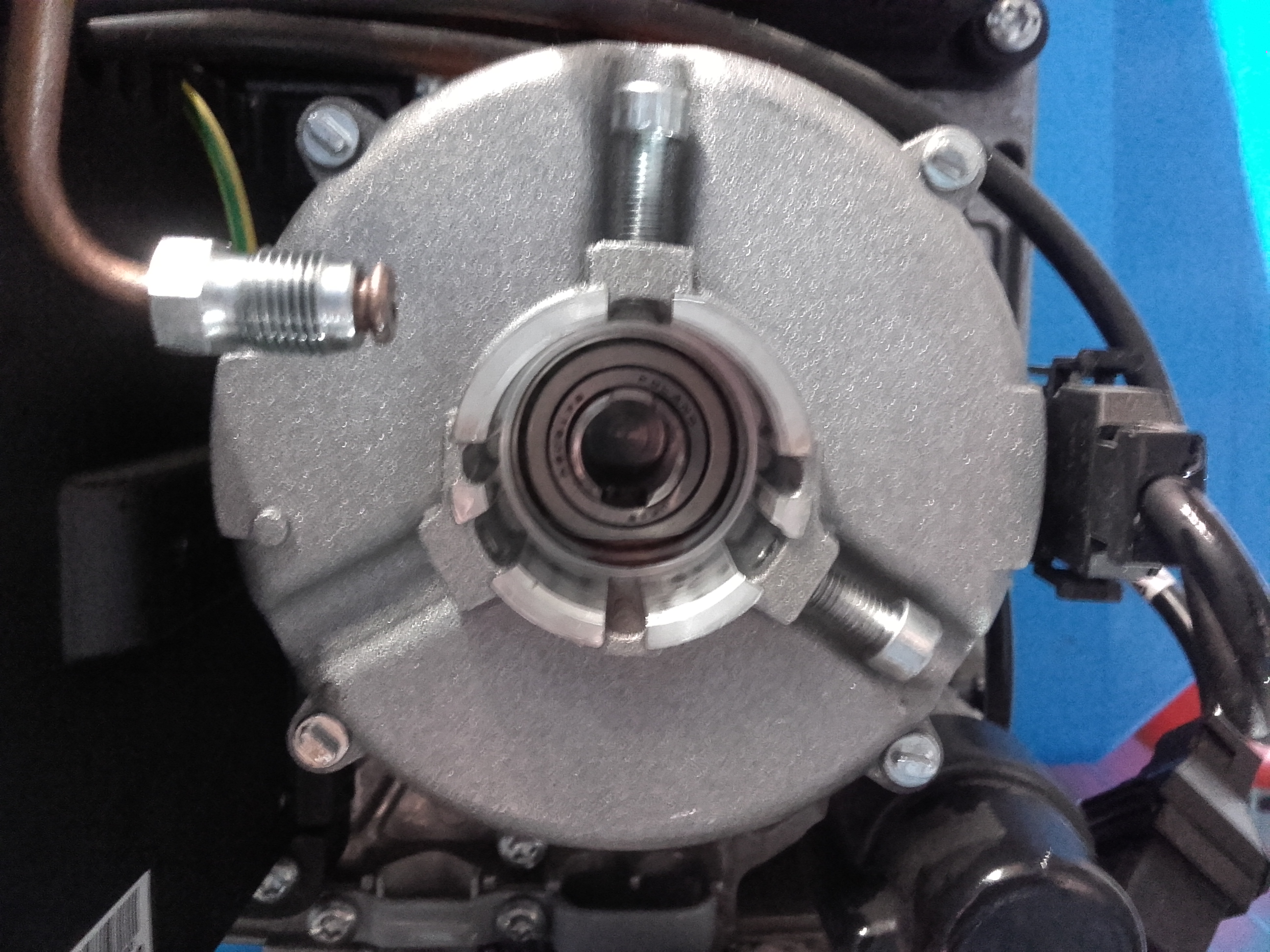

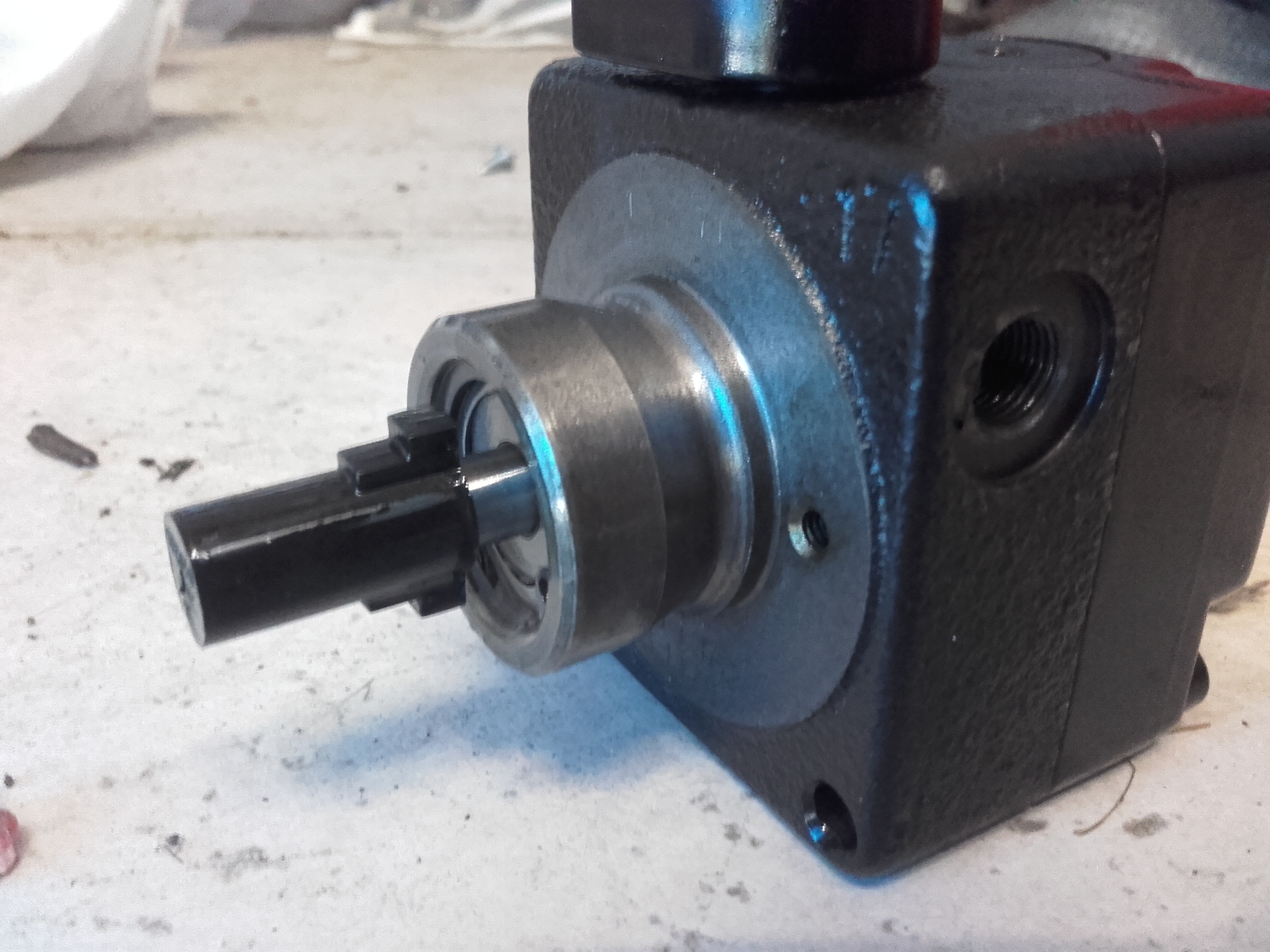

En sortant celle ci , je vois qu'il n'y a pas de joint , est ce normal svp ? ( voir 2 photos ci jointes )

Merci

Sujets pièces jointes

20200126_101933.jpg, 1.82 mb, 2592 x 1944
20200126_101933.jpg 1.82 mb, 186 téléchargements depuis. 26-01-2020

20200126_102037.jpg, 1.45 mb, 2592 x 1944
20200126_102037.jpg 1.45 mb, 189 téléchargements depuis. 26-01-2020

Citer Message 1

  • PUB

  • Inscrit : 14-06-2008
  • Messages : 1 183

Re : joint pompe fioul bruleur

Pour ma part ne connaissant pas le fioul je ne peut pas vous aider.

Citer Message 2

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : joint pompe fioul bruleur

Bonjour,

Il n'y a pas de joint entre le bloc moteur et la pompe. Au contraire, il y a un canal dans le bloc moteur au niveau des trois vis de fixation de la pompe sur ce bloc (il manque une vis) . Ce canal permet d'évacuer une éventuelle fuite de fuel issu de la pompe afin d'éviter qu'il ne pénètre dans le bloc moteur.

Il faut par contre savoir si la fuite sur l'axe de la  pompe est importante.

La chaudière est de marque BUDERUS . De quelle marque est le brûleur?

Ce n'est pas du matériel neuf?

Citer Message 3

4 Réponse de flo07

  • flo07
  • Débutant
  • Déconnecté
  • Inscrit : 26-01-2020
  • Messages : 13

Re : joint pompe fioul bruleur

Bonjour Protestant et merci pour ton aide ,

D'apres ce qu'on m'a deja dit , la pompe fuit par l'axe donc HS .

Le bruleur est un cuenod , il a 3 ans .

Le soucis est que je trouve bien sur le net des pompes avec la ref ; BFP 21 L3 , mais pas avec le bon N° dessous ( est ce important ) ?

Citer Message 4

5 Réponse de protestant90 Dernière modification par protestant90 (27-01-2020 21:40:42)

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : joint pompe fioul bruleur

Bonjour,

L'étanchéité à l'axe ne dure que si la pompe fonctionne avec du fuel. Un fonctionnement à vide détériore cette étanchéité.

La pompe est une GRUNDFOSS. Lorsqu'on relève des informations sur ce type de produit il faut être très précis.

Postez donc une photo ( éventuellement une macro photo)  des références que vous avez relevées.

Souvent, le modèle est accompagné d'un numéro de fabrication qui permet au fabricant de retrouver la date de fabrication. Dans ce cas, seul le modèle importe.

Au remontage, les trois vis sont indispensables pour que la pompe travaille dans l'alignement du moteur et évite de détériorer l'étanchéité à l'axe.

Il est aussi possible qu'il soit nécessaire de récupérer sur l'ancienne pompe la pièce de liaison d'entraînement.

Citer Message 5

6 Réponse de flo07

  • flo07
  • Débutant
  • Déconnecté
  • Inscrit : 26-01-2020
  • Messages : 13

Re : joint pompe fioul bruleur

Bonjour ,

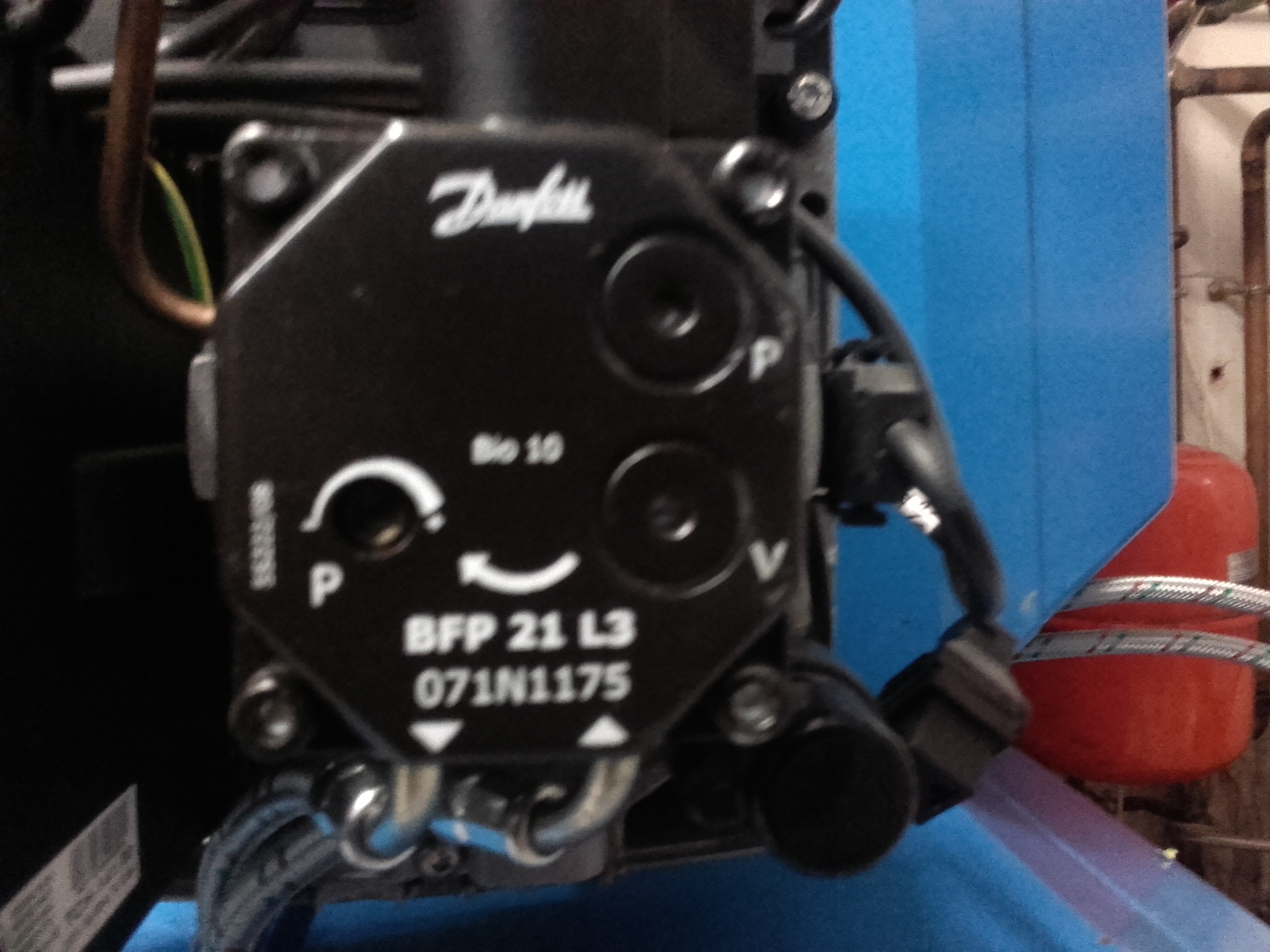

Voici la photo de face .

Sujets pièces jointes

20200125_182804.jpg, 1.4 mb, 2592 x 1944
20200125_182804.jpg 1.4 mb, 203 téléchargements depuis. 28-01-2020

Citer Message 6

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : joint pompe fioul bruleur

Bonjour,

Je reviens sur mon précédent message.

La pompe est de marque DANFOSS et non GRUNDFOSS.

La première ligne d'information définit le produit et ses caractéristiques techniques (plages de débit et de pression .....)

La deuxième ligne définit la période de fabrication, le site ......

Il est probable qu'il faille récupérer la pièce mobile de liaison entre le moteur et la pompe pour la replacer sur la nouvelle pompe.

La nouvelle pompe devra être remplie, réglée, tarée. Un travail qui nécessite du savoir et de l'outillage.

Il est souvent moins onéreux et plus fiable d'acheter un nouveau brûleur.

La panne/fuite à l'axe provient souvent de l'absence sur le circuit d'alimentation en fuel, du bocal de filtrage/décantation ou du colmatage du filtre de pompe .

Citer Message 7

8 Réponse de flo07

  • flo07
  • Débutant
  • Déconnecté
  • Inscrit : 26-01-2020
  • Messages : 13

Re : joint pompe fioul bruleur

Bonsoir Protestant ,

Je suis allé chez CEDEO et ils m'ont commandé une nouvelle pompe aprés avoir contacté Cuenod .

Bonne continuation
