Sujet : Comment remplacer une canalisation en fonte

Bonjour

Je souhaiterais réaliser une réparation sur cette canalisation qui fuit. Mais je ne sais pas comment devrais-je faire m'y prendre ?
En sachant que je ne sais pas c'est quelle matériaux ?
et que dois je changer et par quoi ? les dimensions il semblerait que c’est du 58 mm si une personne connait ce type de tuyauterie.
je vous remercie d 'avance de votre aide et de vos réponses

Cdt

Sujets pièces jointes

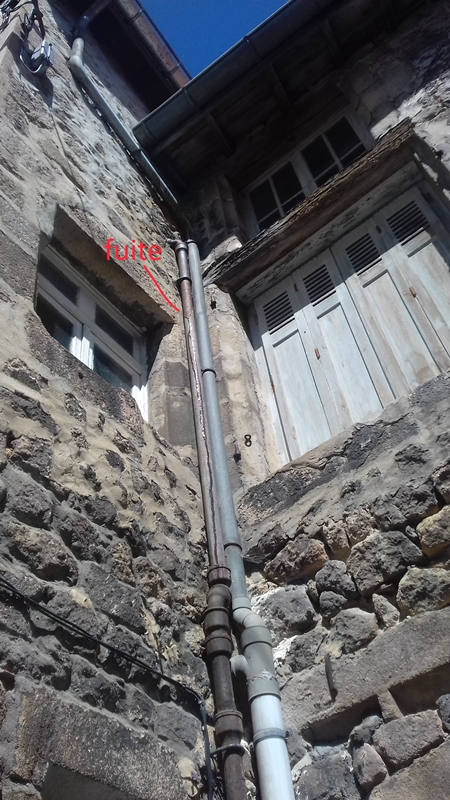

reparation.jpg, 344.9 kb, 450 x 800
reparation.jpg 344.9 kb, 310 téléchargements depuis. 16-05-2019

Citer Message 1

  • PUB

2 Réponse de protestant90 Dernière modification par protestant90 (17-05-2019 06:48:45)

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Comment remplacer une canalisation en fonte

Bonjour,

Deux canalisations sont côte à côte . Celle de droite semble être une descente d'eaux pluviales en zinc qui se termine en bas par du PVC.

Celle dont vous nous entretenez semble être une descente d'eaux usées? Ce que vous devez confirmer?

Cette descente d'eaux usées termine t'elle son parcours dans le même regard/endroit que les eaux pluviales?

La mesure  que vous donnez = 58mm : c'est le diamètre extérieur de la canalisation?

Comment avez-vous obtenu ce diamètre? :
-1- À vue d'œil?
-2- À l'aide d'un outil de type pied à coulisse?
-3- Vous avez mesuré le périmètre avec un mètre à ruban/mètre de couturière et divisé ce périmètre par 3,14.

On ne distingue pas nettement l'emplacement de la fuite même si on distingue l'écoulement.

Si on suppose qu'il s'agit d'un tuyau en fonte, la fuite peut provenir du joint ou du tuyau qui aurait éclaté suite au gel ou à un choc (on imagine mal un choc aussi haut, quand au gel, il aurait fallu que la canalisation soit pleine donc bouchée)

Citer Message 2

3 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Comment remplacer une canalisation en fonte

Bonjour.

Oui je confirme bien que c'est une tuyau en fonte.

Pour le diamètre il semble que ce soit du 60,  il semble que ce tuyau évacue une salle de bains ou cuisine. https://www.pamline.fr/dimensions-diametre-tuyaux-fonte

Il n'y a pas de réparation possible, il faudra remplacer le morceau.

Il faut le couper en haut et en bas, dégager la collerette en bas sans la casser pour emboîter le nouveau tuyau, il faut utiliser une perceuses avec une mèche de 5mm pour récupérer cette collerette.

C'est un travail: trop complique pour les bricoleurs, cette tache est plutôt réservé aux pros munis de deux bras, les manchots n'y arriveront pas.

D'autres solutions existent, mais ça reste du bricolage et je suis contre le bricolage, car a cause du bricolage on finira par se retrouver avec un parc immobilier pourri dans quelques années.
Je suis plus amateur des travaux biens faits.

Passer a l'index du site pour avoir accès a toutes les rubriques.... - Besoin de robinetterie? Robinetterie professionnelle a des prix défiant toute concurrence -  Demander un devis gratuit et sans engagement.
Questions en MP = Corbeille

de Dani le site Web

Citer Message 3

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : Comment remplacer une canalisation en fonte

Bonjour,

Après une nuit de cogitation et la lecture de la réponse de Dani, je suis persuadé qu'il a raison si on envisage une réparation.

Le souci vient de l'origine de l'accident du tuyau fonte. En dehors des deux hypothèses (choc et gel) , à Paris Lyon ou Marseille,  on peut penser aux travaux souterrains du métropolitain qui font vibrer/bouger les immeubles anciens dont les structures ne sont pas renforcées de piliers en béton armés rigides.

Or votre immeuble n'est pas dans cette situation si l'on en croit votre pseudo.

Votre immeuble en pierre a subi un tassement (peut-être suite à un tremblement), tassement qui risque de se reproduire. Un changement de tuyau en fonte par un autre tuyau en fonte risque de se solder par une nouvelle fissure sur une si grande longueur. La fonte ne se plie pas.

Si je devais absolument remplacer un tel tuyau, j'envisagerais de le faire avec deux pièces pour avoir une possibilité de dilatation (compression) .

L'autre solution (moins esthétique, mais si on regarde le tuyau à côté l'esthétique ne semble pas une priorité) consisterait à remplacer l'ensemble de la canalisation fonte par une canalisation PVC en n'oubliant pas d'installer un ou deux raccords à dilatation

https://www.nicoll.fr/sites/default/fil … /37736.jpg

Citer Message 4

  • Inscrit : 16-05-2019
  • Messages : 2

Re : Comment remplacer une canalisation en fonte

Bonjour à vous.

Pour plus de détails:
Donc la dimension je l'ai prise au pied à coulisse. La canalisation en zinc est bien les eaux pluviales et en fonte celle de la la salle de bains. C'est une fissure.

J'envisage de faire avec du PVC. Quand vous dites remplacer l'ensemble de la canalisation a partir d'où? Et quelles sont les fournitures et le matériel dont j'aurais besoin ?

Je vous remercie de votre aide.
Bien Cordialement

Citer Message 5

6 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 025

Re : Comment remplacer une canalisation en fonte

En générale on ne mélange pas le PVC avec de la fonte, en plus si votre façade est exposé au soleil, le PVC risque de ne pas aimer.

Voici la liste du matériel.

  • PVC de Ø 75 de la longueur nécessaire

  • 1 réduction conique de Ø 75 femelle → 63 mâle

  • Ciment prompt + papier journal pour faire les fonds de joint avant coulage du ciment

  • 1 collier de 75

  • Colle PVC

Liste des Equipements nécessaires

  • Échafaudage

  • Perceuse avec foret de 5 et 8 béton

  • Meuleuse avec disque acier fin

  • Massette ou marteau

  • Burin plat

  • Auge ou petit sceau pour mélanger le ciment

  • Langue de chat

  • Scie pour couper le PVC ou le couper avec la meuleuse

EPI

  • Combinaison jetable

  • Gants et compris des gans caoutchouc pour travailler le ciment avec les mains (le ciment prompt brûle la peau).

  • Lunettes de protection et masque pour se proteger lors du tronçonnage que dégage de la poussière de carbone mélangé a des limailles d'acier.

  • Chaussures de sécurité au cas vous laissez tomber lu tuyau de fonte sur les pieds.

Comment procéder.

Coupez  la fonte juste au dessus de l’emboîture en partie basse au dessus des coudes

A ce stade vous regretterez déjà de vous avoir lancé dans cette tâche et vous chercherez un professionnel!! mais je continue → ☺

Coupez en partie haute en prenant soin de laisser 20 cm  de tuyau droit, et enlevez la partie intermédiaire.

Coupez votre tuyau de PVC 15 cm plus long que la partie que vous avez enlevé.

Remplacez le coller existant  par celui nouvellement acheté.

A l'aide d'une perceuse équipé d'un foret béton de diamètre 5, dégagez l’emboîture en partie basse.
Inspirez vous de cette page sur le blog: https://blogs.plombiers-reunis.com/evac … fonte.html


Lorsque l’emboîture est dégagé posez votre réduction 75 → 63 et faites un joint avec du ciment prompt.
Lorsque le ciment est durci (3mn environ) enfilez votre tuyau PVC dans la partie haute, la fonte en partie haute (les 20 cm) doit rentrer a l’intérieur de votre PVC sur 15cm.

Laissez votre tuyau redescendre pour venir s’emboîter  dans la réduction préalablement scellé sur le coude de fonte.
N'oubliez pas de coller avec de la colle PVC entre le tuyau et la réduction en partie basse.

A ce stade votre tuyau de fonte rentre environ  8 - 10 cm dans le tuyau de PVC.
Faire un joint au ciment prompt entre le PVC et la fonte en partie haute.
Méthode ici: https://blogs.plombiers-reunis.com/evac … rompt.html

Nettoyez les tuyaux et le chantier et démontez l’échafaudage, admirez votre travail et n'oubliez pas de partager des images avec nous.

Attention: si vous vous loupez, vous aurez du mal a trouver un plombier qui reprendra votre travail si toutefois il est possible de le reprendre et je ne sais a quel prix.
Encore une fois je vous déconseille de vous lancer dans ce type de travail qui n'est pas de plus faciles.

Bon courage
