Sujet : Modification de connexion des radiateurs eau chaude

Bonjour à toutes et à tous et bonne année 2019 ;-)

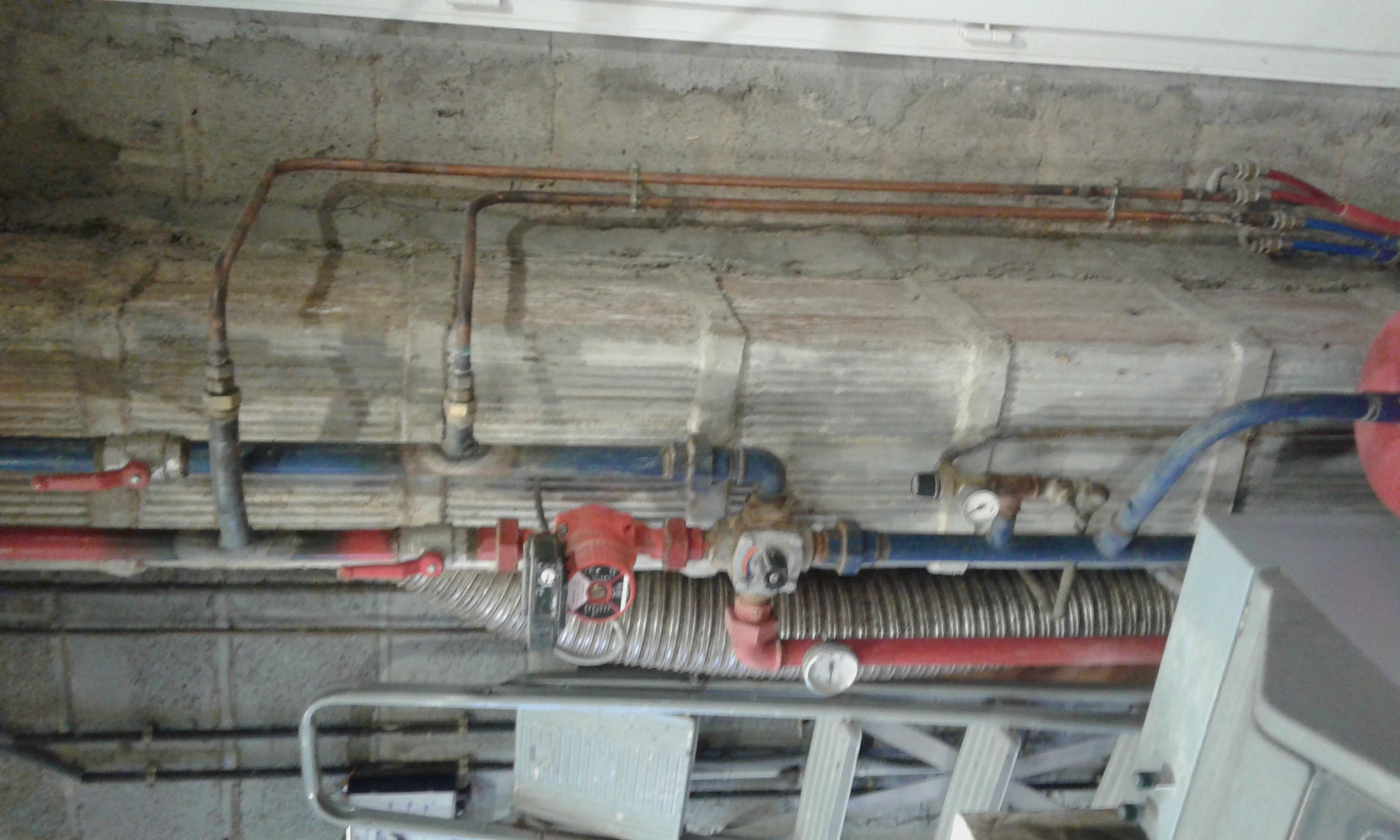

Etant sur le point de refaire toute la partie est de la maison qui contient deux radiateurs branchés sur la chaudière fioul (les tuyaux qui montent vers le haut sur l'image jointe), je me demandais comment faire pour ne pas avoir trop de galères.
Questions :
- Après avoir fermé les vannes (la vanne d'eau chaude sur le tuyau rouge puis la vanne d'eau froide sur le tuyau bleu et la vanne d'arrivée d'eau froide venant du circuit sanitaire), je devrais purger mes radiateurs (il y en a 4 reliés sur les tuyaux métalliques qui montent et 2 sur les tuyaux PER en bas à droite); comment puis-je être sûr qu'il n'y aura plus d'eau dans le circuit?
- J'ai l'intention de reconnecter deux nouveaux radiateurs en multicouche sachant qu'il y en a deux autres en PER, ça ne posera pas de problèmes? Faut-il prévoir quelque chose de spécifique pour éviter les problèmes de compatibilité PER-multicouche?
- Est-ce que le schéma de connexion (voir le fichier PDF joint, partie de droite) est correct ou ais-je oublié des éléments?
- Les tuyaux rouge et bleu sont d'un diamètre extérieur d'environ 34mm, cela veut probablement dire que les vannes fixées sur ces tuyaux sont des 26x34 c'est bien ça?
- Faut-il aller sur un collecteur 1" (26x34) ou puis-je utiliser un collecteur 3/4 (20x27)?
- La sortie des collecteur peut-elle être en 15x21 et les diamètres vers les radiateurs en 16 (extérieur)?
- Y a-t-il quelque chose à prévoir pour relier la vanne permettant d'ajouter de l'eau dans le circuit de chauffage au reste de l'installation sanitaire (qui n'existe pas pour l'instant)?
- Ais-je oublié des éléments importants (obligatoire ou pas) pour avoir un système sécurisé?

En vous remerciant par avance pour l'aide que vous m'apporterez et le temps que vous aurez pris pour étudier mon installation.
Excellente journée à toutes et tous en attendant de vous lire ;-)

Cordialement,

Cédric G.

Sujets pièces jointes

20190112_122132.jpg, 1.23 mb, 2560 x 1536
20190112_122132.jpg 1.23 mb, 187 téléchargements depuis. 20-01-2019

Attachment icône Plomberie.pdf 109.58 kb, 206 téléchargements depuis. 20-01-2019

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Modification de connexion des radiateurs eau chaude

Ça en fait des question dans un seul message.

Quand vous videz votre circuit, vous devez le vider par le retour, puis ouvrir un départ au point le plus haut pour l’appel d'air.

Lorsque vous videz une installation il reste toujours un peu d'eau a certains endroits et au fond des radiateurs.

Il n'existe pas d'incompatibilité PER multicouche sauf au niveau des raccords qui ne sont pas les mêmes.

Oui le 26/34 équivaut bien a 1 pouce, mais vous pouvez couper et reprendre en 3/4 (20/27) avec des sorties en 15/21.

Il existe des raccords a visser sur les sorties de nourrice, pour les tuyau multicouche de 16 et de 20.
La sortie de nourrice fait un diamètre nominal de 15mm, donc vous pouvez utiliser un tuyau jusqu’à 16 mm de diamètre intérieur sur ces sorties.

Pour la vanne de remplissage, de nos jours les normes imposent l'installation d'un disconnecteur, pour remplissage de chauffage. environ 75€ pour un petit modèle comme celui de l'image.


Pour tout le reste c'est OK.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.
