Sujet : branchement d'un thermostat

salut à tous,
je voudrais installer un thermostat sans fil OTIO sur ma chaudière gaz VAILLANT VKF 31/4-1XEU ou dois-je brancher mes cables?
merci d'avance.

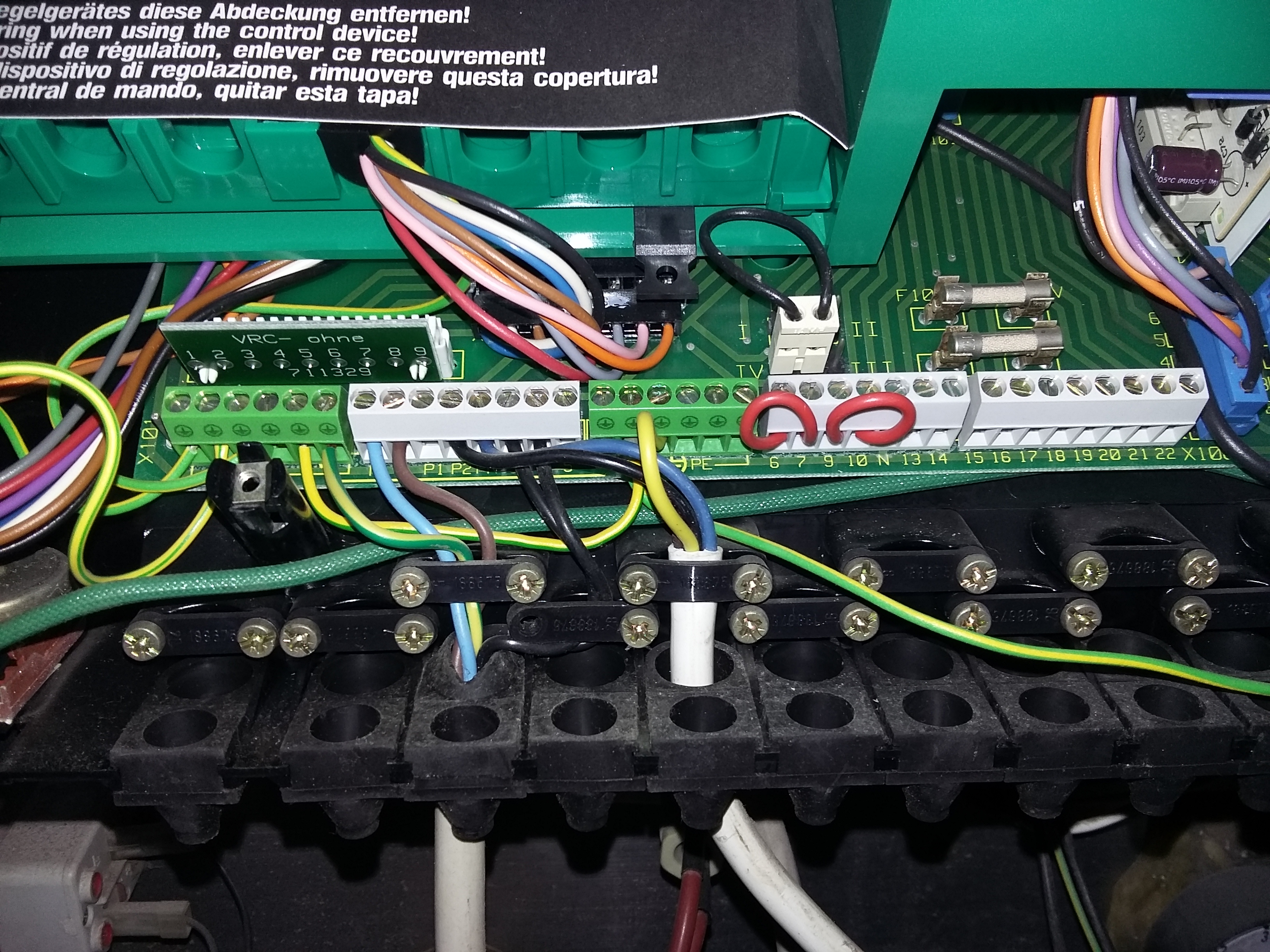

ci-joint connectique chaudière et thermostat.

Sujets pièces jointes

20190110_110043.jpg, 2.78 mb, 3264 x 2448
20190110_110043.jpg 2.78 mb, 304 téléchargements depuis. 10-01-2019

20190110_112423[1].jpg, 2.6 mb, 3264 x 2448
20190110_112423[1].jpg 2.6 mb, 279 téléchargements depuis. 10-01-2019

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : branchement d'un thermostat

Au minimum nous avons besoin d'une image de la connectique.

https://plombiers-reunis.com/topic2153- … iance.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de joss

  • joss
  • Apprentis
  • Déconnecté
  • Inscrit : 09-01-2019
  • Messages : 5

Re : branchement d'un thermostat

merci pour les réponses!!

Citer Message 3

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : branchement d'un thermostat

Bonjour, vous êtes probablement un excellent photographe, vos images sont lumineuses et bien cadrées, mais elles ne permettent pas de vous aider. Avec un thermostat sans fil, vous avez un boitier émetteur et un boitier récepteur. Sauriez-vous nous les présenter?
Avec votre chaudière, vous avez au moins une page, voire plusieurs de schémas électriques, sauriez-vous les photographier ou les scanner et les présenter?

Citer Message 4

5 Réponse de joss

  • joss
  • Apprentis
  • Déconnecté
  • Inscrit : 09-01-2019
  • Messages : 5

Re : branchement d'un thermostat

bonjour, merci pour votre réponse ci joint le schéma électrique de la chaudière.

Citer Message 5

6 Réponse de joss Dernière modification par joss (18-01-2019 14:14:05)

  • joss
  • Apprentis
  • Déconnecté
  • Inscrit : 09-01-2019
  • Messages : 5

Re : branchement d'un thermostat

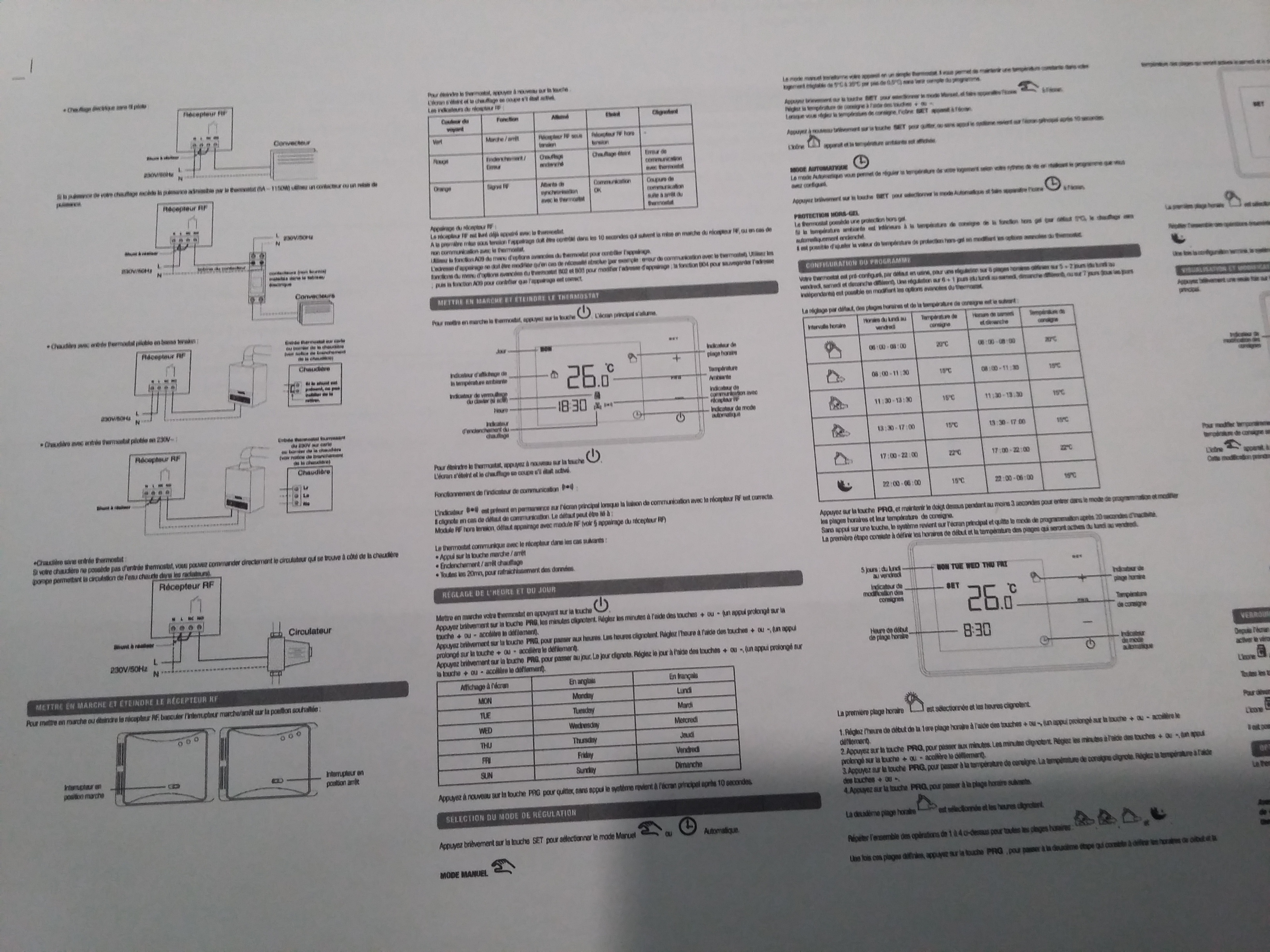

bonjour, merci pour votre réponse ci joint le schéma électrique de la chaudière, plus schéma du recepteur.
cordialement
Joss

Sujets pièces jointes

20190118_114345.jpg, 2.13 mb, 3264 x 2448
20190118_114345.jpg 2.13 mb, 267 téléchargements depuis. 18-01-2019

20190118_114450.jpg, 2 mb, 3264 x 2448
20190118_114450.jpg 2 mb, 276 téléchargements depuis. 18-01-2019

Citer Message 6

7 Réponse de joss

  • joss
  • Apprentis
  • Déconnecté
  • Inscrit : 09-01-2019
  • Messages : 5

Re : branchement d'un thermostat

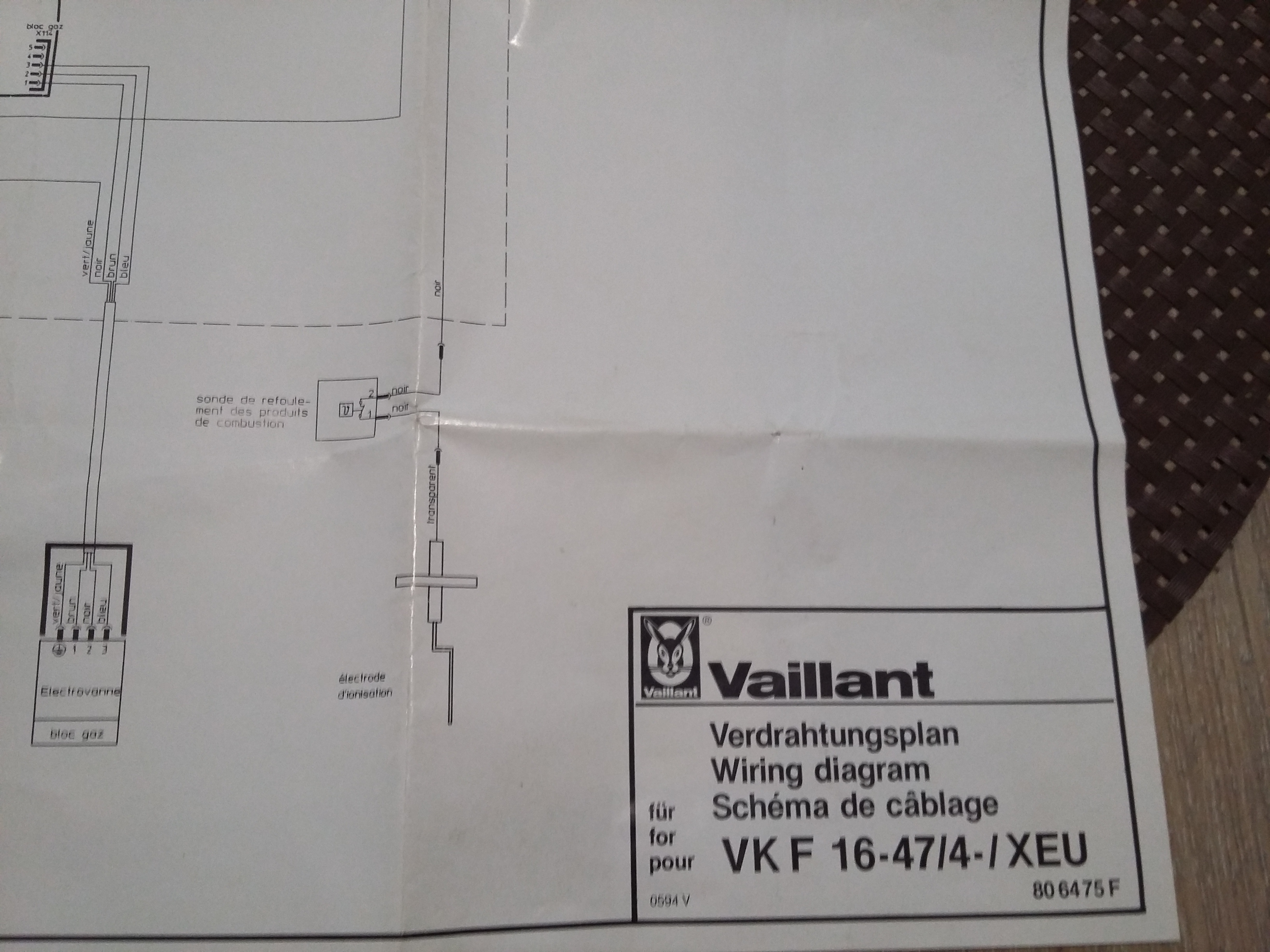

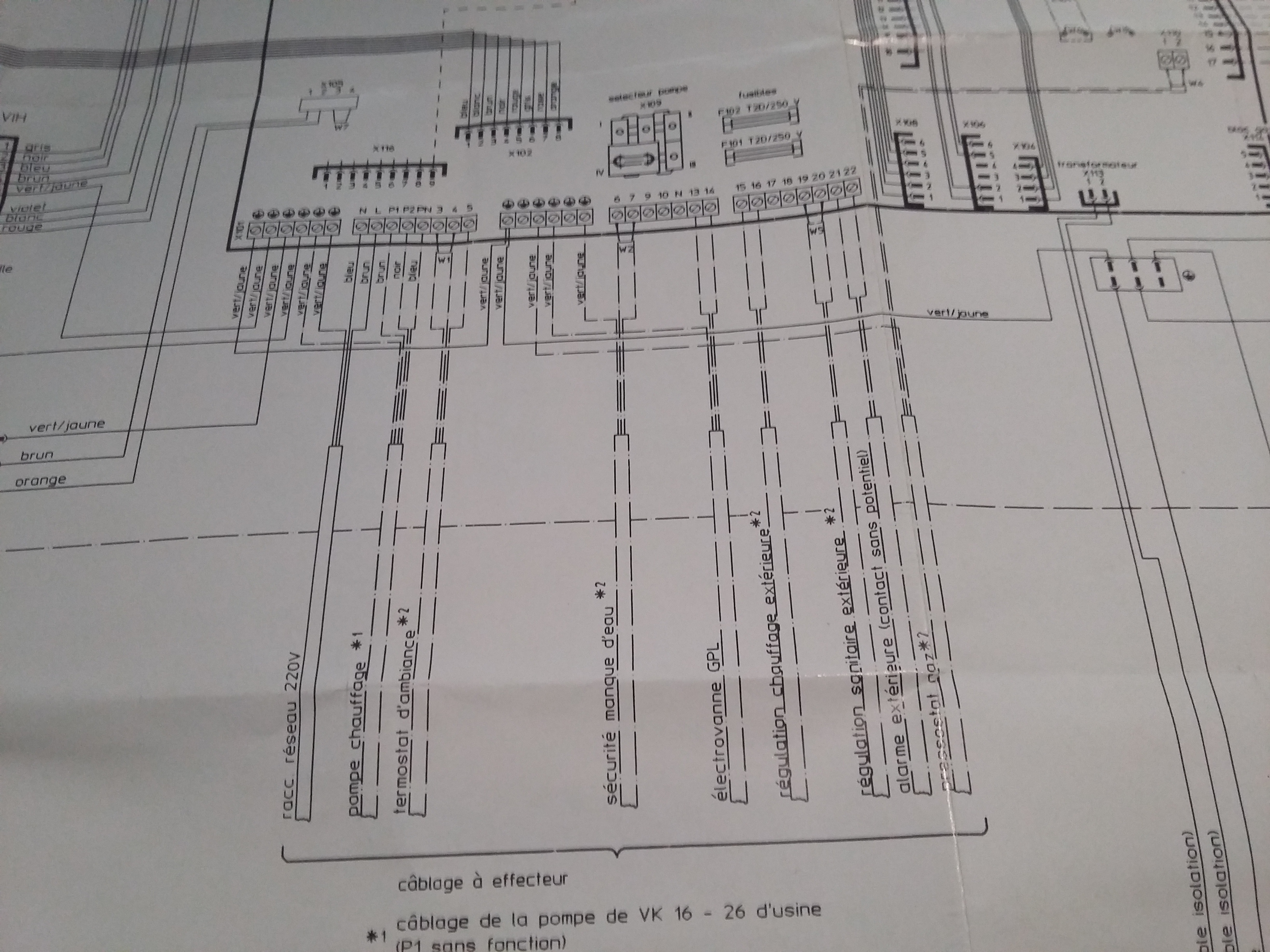

bonjour Protestant90, merci pour votre réponse ci joint le schéma électrique de la chaudière.

Sujets pièces jointes

20190118_113640.jpg, 1.86 mb, 3264 x 2448
20190118_113640.jpg 1.86 mb, 244 téléchargements depuis. 18-01-2019

20190118_113654.jpg, 2.16 mb, 3264 x 2448
20190118_113654.jpg 2.16 mb, 324 téléchargements depuis. 18-01-2019

Citer Message 7

  • Inscrit : 04-01-2017
  • Messages : 1 581

Re : branchement d'un thermostat

Bonjour, sur le bornier de la chaudière, ce sont les bornes portant les numéros 3, 4, et 5 qui reçoivent les informations émanant du thermostat . Pour vous ce seront les informations émanant du boitier récepteur. Comme vous êtes bon photographe, essayez de faire des plans rapprochés de ces zones sur le bornier chaudière et sur le plan de câblage chaudière.
