Sujet : Besoin de conseil sur le diamètre des tuyaux multi-couches

Bonjour,
Je viens de découvrir votre forum, qui a l'air bien fourni et peut-être pourrez-vous m'aider sur mon problème de chaudière à bois.

J'ai ma chaudière achetée d'occasion en 2009 installée au rez-de-chaussée, c'est une VIADRUS U22 marquée 20 kW, pression de service maximum 4 bars, température de service maxi 90°.

Depuis tout ce temps, elle n'est pas encore en fonction, maison en rénovation, mais cette année, j'attaque la mise en place des tuyaux multicouches (que je dois acheter pour poser en juillet).

J'ai des radiateurs, au même niveau que la chaudière, et sur 3 étages supérieurs, en tout, il y a 10 radiateurs (2 au rdc, 2 au 1er étage, 4 au 2ème étage, 2 au 3ème). Je raccorde ma chaudière à des clarinettes, à chaque étage pour faire monter l'eau chaude, et j'ai le retour vers la chaudière sur une autre clarinette, à chaque étage (en tout 8 clarinettes).

Voilà, je voudrais raccorder des tuyaux multicouche de la chaudière vers la première clarinette, puis à chaque étage à chaque clarinette, pour amener l'eau chaude aux radiateurs et faire le retour des radiateurs à chaque clarinette puis vers la chaudière.

Je voudrais savoir quel diamètre de tuyaux multicouche je dois mettre du départ de la chaudière vers la clarinette, est-ce le même diamètre ensuite de clarinette en clarinette jusqu'au dernier étage ?
Ensuite quel diamètre de tuyau je dois mettre pour ceux qui partent des clarinettes vers mes radiateurs ?
On m'a conseillé différentes sortes de diamètres pour les 4 niveaux de clarinette en clarinette, on m'a conseillé du 22 ou du 26 en diamètre en rapport à la puissance de la chaudière.
Et de mes clarinettes jusqu'aux radiateurs du 18 ou 22 en diamètre.
J'y perds mon latin, si un chauffagiste de métier peut m'aider à savoir quel diamètre de tuyau.
En fait, dans quelle mesure c'est important ce choix de diamètre, y a t il un impact sur la chaudière selon le choix du diamètre ?

Merci de vos réponses.
Cordialement.

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Alain 9 a écrit:

Bonjour,
Je viens de découvrir votre forum, qui a l'air bien fourni et peut-être pourrez-vous m'aider sur mon problème de chaudière à bois.

Bonjour.

Vou venez de découvrir ce forum mais vous y êtes inscrit depuis 2012 et vous avez déjà posté une douzaine de messages, comme c'est bizarre...

Vous ne pouvez pas utiliser des tuyaux plastique sur chaudières combustible solide.

Il faut utiliser du cuivre ou de l'acier entre la chaudière et le ballon tampon, puis poser un ou des organes de sécurité puis utiliser les tuyaux de votre choix entre le ballon tampon et les radiateurs.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 13-10-2012
  • Messages : 20

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Bonsoir,
C'est effectivement une "redécouverte", j'ai tellement tourné et cherché sur le net sur beaucoup de sujets différents sur la rénovation, que je ne me souvenais plus de mon passage en 2012.
Oui, effectivement, je me suis mal exprimé, je possède des tuyaux en acier (assez gros calibre) qui m'ont été vendu en même temps que la chaudière, et que je vais utilisé de la chaudière au ballon tampon.
Pourriez-vous me dire la taille des tuyaux multicouches à utiliser du ballon tampon au clarinette, et des clarinettes aux radiateurs ?  (en sachant qu'il y a 4 étages en tout, rdc compris)
Mon idée de base est celle-ci :
du ballon tampon à la première clarinette : du diamètre 26
relier toutes les clarinettes d'étage en étage en diamètre 22 ; et relier les radiateurs aux clarinettes en diamètre 20
mais je ne sais pas si cela a une influence sur le bon fonctionnement de la chaudière.
Merci si vous pouvez me conseiller.
je vous joins une photo où l'on voit les tuyaux aller retour qui iront jusqu'au ballon tampon
Cordialement

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Les diamètres se calculent en fonction de la puissance des radiateurs. https://plombiers-reunis.com/post12492.html#p12492

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

  • Inscrit : 13-10-2012
  • Messages : 20

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Bonjour et merci,
je vais regarder de plus prêt, et je revient vers vous.
Cordialement

Citer Message 5

  • Inscrit : 13-10-2012
  • Messages : 20

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Bonjour,
très intéressante, je vais utiliser des tuyaux de 20 pour mes clarinettes en clarinette et du 16 pour les radiateurs.
Je pense revenir vers vous plus tard pour voir pour la chaudière et ses composants pour me conseiller. La chaudière je l'ai déjà toute monter d'occasion qui fonctionner, mais beaucoup de choses à modifier car électrique.
Merci encore pour vos réponses.
Si vous avez d'autres conseils pour m'aider ne vous gêner pas.
Cordialement

Citer Message 6

  • Inscrit : 13-10-2012
  • Messages : 20

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Bonjour
je reviens vers vous car on me dit de mettre en tuyau multicouche de clarinette en clarinette du bas (ou trouve la chaudière) du 26 en diamètre et à chaque étage diminuer la grosseur pour arriver en 20 quand je suis en haut dernier étage.
Je voudrais mettre du 20 de diamètre dans toutes les pièces qui part des clarinettes pour relier chaque radiateur.

J'ai lue ce que vous avez mis, mais d'autres conseils me sont donnés par différents chauffagistes.

Si vous pouvez me dire si je met la même grosseur de tuyau de clarinette en clarinette à chaque étage si cela change au niveau du chauffage des radiateurs ?

Quoi mettre en grosseur de tuyau qui part des clarinettes vers mes radiateurs (18, 16, 20) ?

Merci pour vos conseils.
Cordialement

Citer Message 7

8 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Sans connaitre l'installation je dirais que pour 10 radiateurs vous pouvez partir sur une colonne de 20/26, ensuite entre chaque nourrice et chaque radiateur vous pouvez utiliser du 12/16, mais vu que vous voulez utiliser du 16/20 vous pouvez malgré que ça ne sers a rien sauf si vos radiateur sont immenses.


Enfin vous avez été conseillé par des chauffagistes pourquoi ne pas suivre leur avis.
Je persiste a dire que les tuyaux plastiques sont interdits sur les chaudières combustible solide, ils ont du vous le dire aussi n'est-ce pas?

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 8

  • Inscrit : 13-10-2012
  • Messages : 20

Re : Besoin de conseil sur le diamètre des tuyaux multi-couches

Bonjour,
Je pense que je me suis mal expliqué.

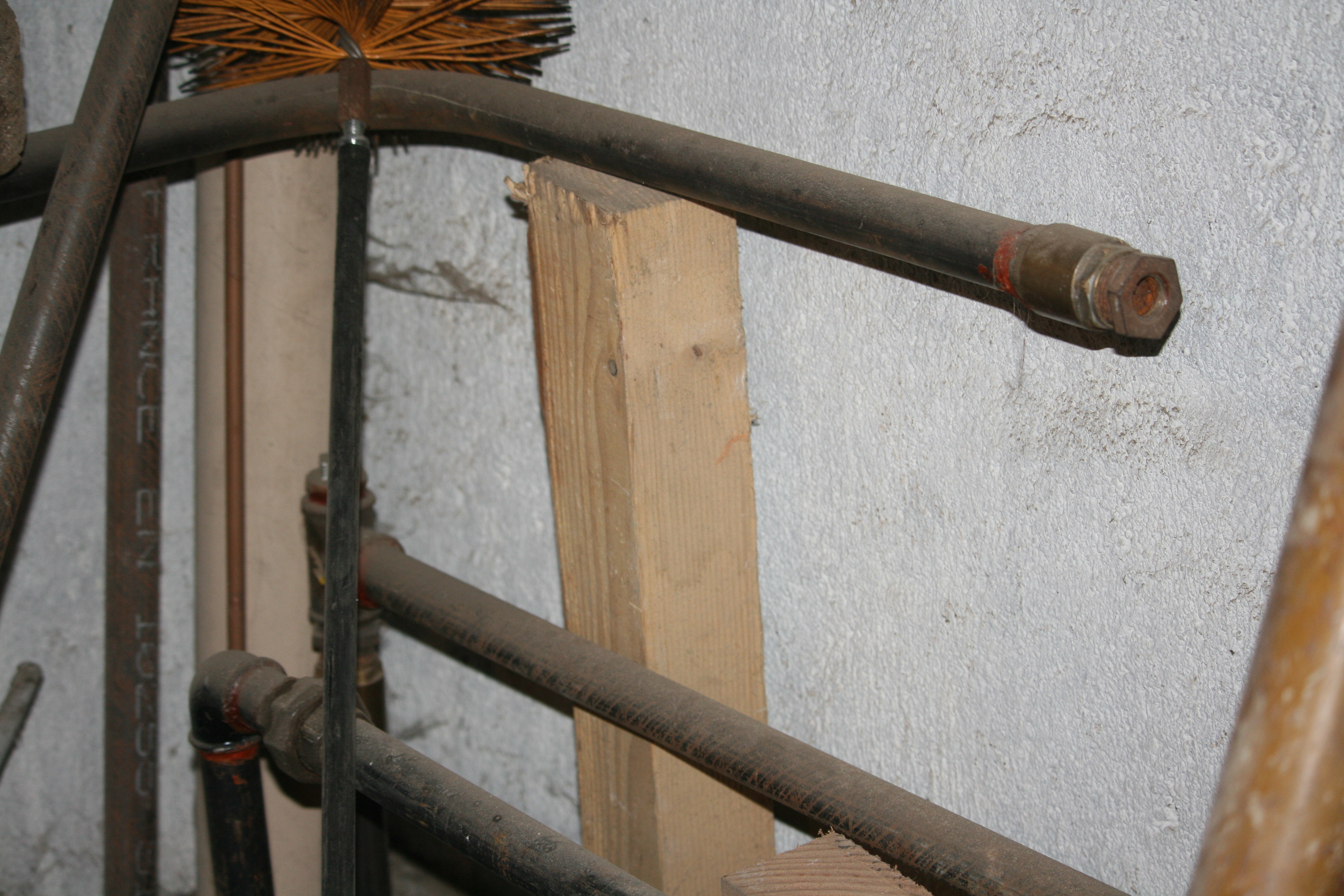

Les tuyaux multicouches démarrent de la clarinette jusqu'en haut du 4 éme étage. Mais de la chaudière jusqu'au ballon c'est des tuyaux en fer de gros diamètre, voir photo.
Je vais suivre votre conseil en utilisant du diamètre 16 entre clarinette et radiateur.
Du bas vers le haut, je commence par du tuyau de 26 en montant et je diminue en 20 pour finir.
J'ai était conseillé par plusieurs chauffagistes mais pas un dit le même choses, sauf pour les tuyaux clarinette radiateur.
Merci beaucoup.
Cordialement

Sujets pièces jointes

IMG_7640.JPG, 1.83 mb, 3888 x 2592
IMG_7640.JPG 1.83 mb, 264 téléchargements depuis. 26-06-2018
