Sujet : Chaudière à gaz Saunier Duval remplissage impossible

Bonsoir à tous,
je viens d'emménager dans un appartement qui possède une chaudière de 1998 SAUNIER DUVAL THEMA C 23 E.
Le principal problème est que la pression du circuit de chauffage ne monte pas au dela de 0.5 bar malgré l'ouverture des deux vannes à 90 degrés. L'eau chaude fonctionne parfaitement. Le chauffage aussi.

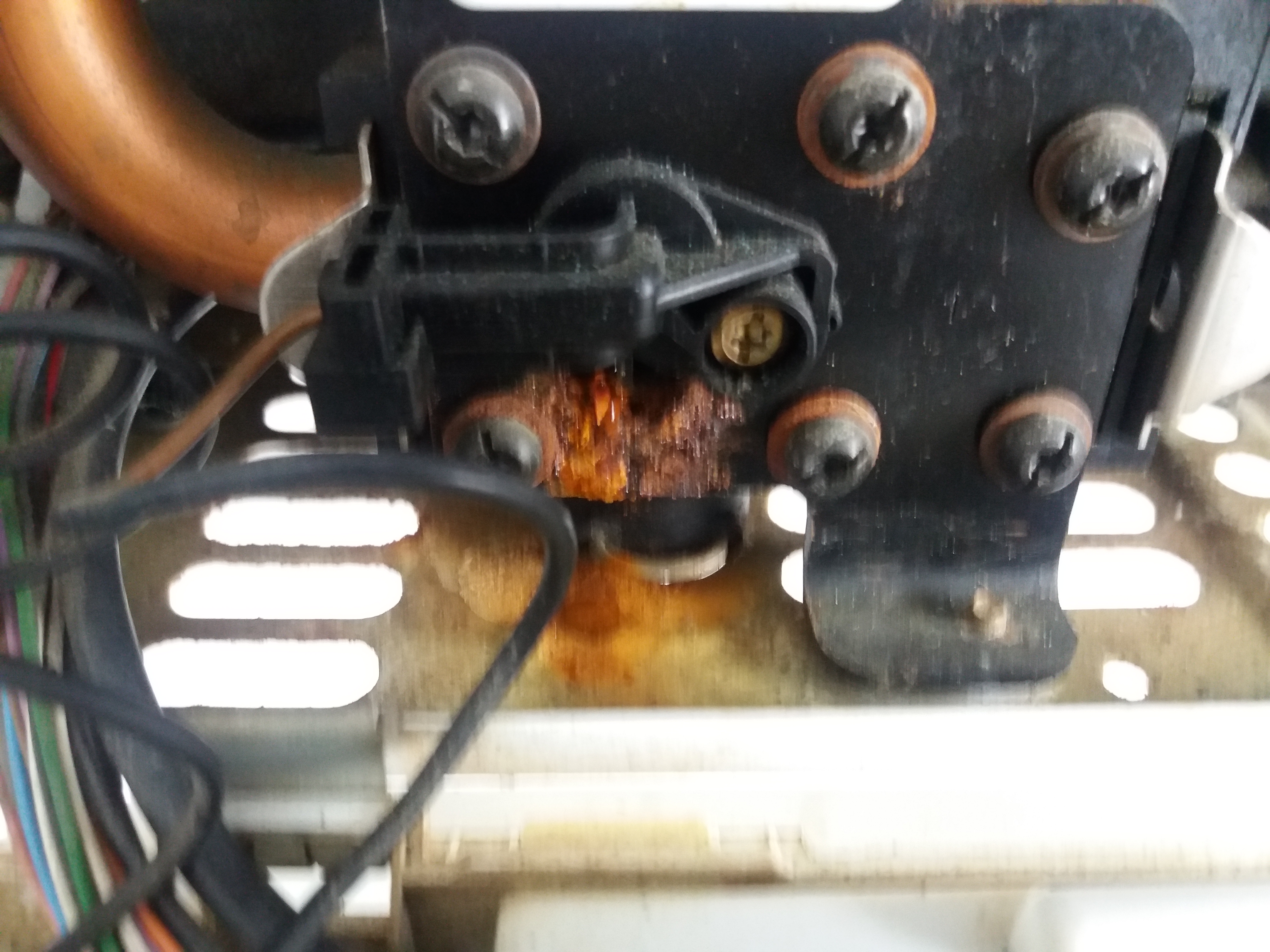

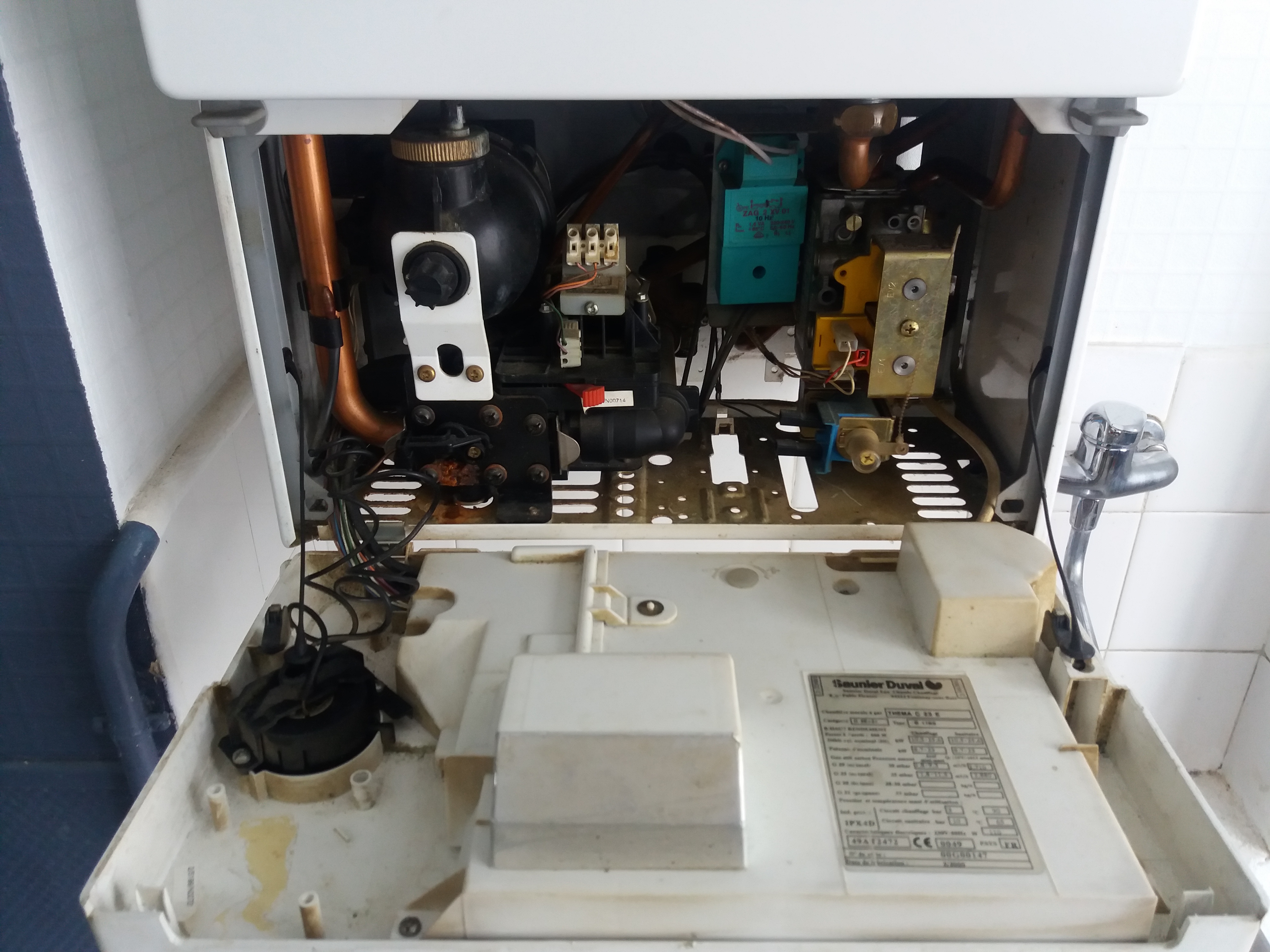

J'ai ouvert l'intérieur et il y'a une partie à gauche qui comporte de la rouille.

Pensez-vous que cela ait un rapport avec l'impossibilité de monter la pression?
Savez-vous ce qu'est cette pièce et à quoi cela sert?
Comment faire pour rétablir la pression?

merci d'avance pour le temps que vous prendrez à me lire.

Sujets pièces jointes

Attachment icône 20180314_130837.jpg 3.03 mb, 179 téléchargements depuis. 14-03-2018

Attachment icône 20180314_130846.jpg 3.26 mb, 114 téléchargements depuis. 14-03-2018

Re : Chaudière à gaz Saunier Duval remplissage impossible

Je purgerais un radiateur (le plus haut si étage) pour vérifier la pression de l'installation. Il n'est pas impossible que le manomètre soit bloqué.
Si les vannes fonctionnent, vous allez avoir une (trop) forte pression à la purge. La pression de votre robinet d'eau en gros.
Si c'est vraiment un problème de remplissage, la pression sera faible.
ça devrait déjà vous aider à faire un diagnostic.

3

Re : Chaudière à gaz Saunier Duval remplissage impossible

Pouvez vous poster une image des tuyaux sous la chaudière que je voie les vannes de remplissage.

Vous êtes bon a changer la pièce qui fuit.

Edit= Si vous avez le modele avec deux vannes sur la gauche sur les tuyaux de chauffage il faut faut placer les manettes en position 45° et non 90° celle de gauche vers la gauche et celle de droite vers la droite.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

4 Dernière modification par samfougeres (15-03-2018 15:57:39)

Re : Chaudière à gaz Saunier Duval remplissage impossible

Bonjour

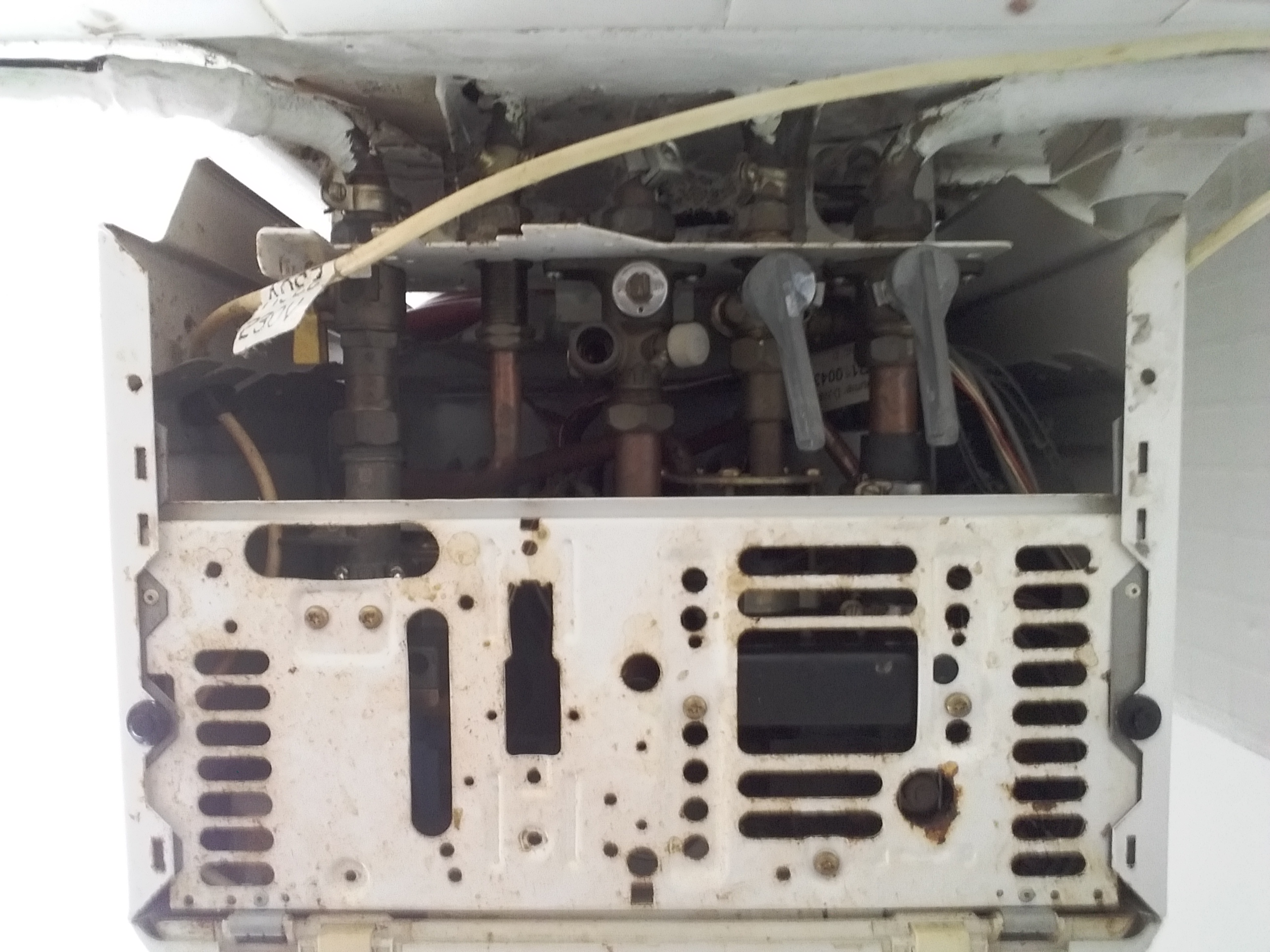

voici la photo sous la chaudière

Sujets pièces jointes

20180314_130738.jpg, 1.33 mb, 2576 x 1932
20180314_130738.jpg 1.33 mb, 337 téléchargements depuis. 15-03-2018

5

Re : Chaudière à gaz Saunier Duval remplissage impossible

X-Niel a écrit:

Si vous avez le modele avec deux vannes sur la gauche sur les tuyaux de chauffage il faut faut placer les manettes en position 45° et non 90° celle de gauche vers la gauche et celle de droite vers la droite.


Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

6

Re : Chaudière à gaz Saunier Duval remplissage impossible

Bonjour,
merci pour vos réponses. J'ai essayé mais je n'y parviens pas. Personne ne sait quelle est cette pièce rouillée? Pour effectuer la purge, faut-il allumer la chaudiere et ouvrir les vannes de remplissage?
merci d'avance

7

Re : Chaudière à gaz Saunier Duval remplissage impossible

Bonjour.

La pièce en question n'est pas rouillé, c'est juste une fuite au niveau d'un joint, peut être la fuite a provoqué un peu de corrosion sur le tête de la vis.

Il s'agit du by-pass.

Pour purger les radiateurs il faut mettre la chaudière en service et purger.
Pour vidanger le circuit, il faut couper et éteindre la chaudière.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

8 Dernière modification par sergi00 (17-03-2018 19:42:28)

Re : Chaudière à gaz Saunier Duval remplissage impossible

Si les vannes sont bloquées, c'est impérativement par elles qu'il faut commencer.

L'idée de la purge était dans le cas à les vannes fonctionnaient.
Pour purger un radiateur pas d'importance chaudière éteinte ou allumée. Vannes fermées sinon vous ne pourrez observer une chute de pression au manomètre.

X-neil m'a devancé.
