Sujet : Chaudiere Ideal Standard Gazelle B avec ES Pb régulations

Bonjour,
Je possède une chaudière au sol Ideal Standard Gazelle B, très ancienne avec ballon ES intégré, c’est sans doute un prototype des années 70 et depuis quelques semaines voici le problème :

En chauffage position automatique et priorité eau sanitaire il n‘y plus de chauffage d’eau sanitaire, la pompe de circulation ES s’arrête.

Si je passe en chauffage position manuelle régulation avec thermostat sur chaudière à 40 ou 45°C (thermostat ambiance inactif) tout est normal chauffage radiateurs et eau sanitaire OK, la pompe ES se remet en route pour chauffer le ballon de même pour les radiateurs.

Le thermostat (simple) d’ambiance chauffage semble fonctionner, si on l’active on entend le clic de la température.
Le thermostat eau chaude sanitaire sur le ballon fonctionne aussi correctement.

D’où peut venir le problème sachant qu’après un premier incident la chaudière a fonctionné encore correctement quelques jours et que le problème est maintenant constant et qu’il faut rester en position "chauffage" manuelle pour avoir aussi l'ES.

La consigne au thermostat sur la chaudière est elle correcte à 40 ou 45°C pour fonctionner aussi en auto sur Th ambiant ou faut il une consigne plus haute ?
Le problème vient il du thermostat d’ambiance ? Faut-il changer le thermostat d’ambiance qui est connecté par 3 fils sur les bornes chaudière Reperes: 3 noir, 9 marron, 12 bleu ?

Si vous avez une solution ou une idée je vous en remercie.
J'ai des photos si nécessaires.

2

Re : Chaudiere Ideal Standard Gazelle B avec ES Pb régulations

Bonjour.

Quand vous dites:

chenn94 a écrit:

En chauffage position automatique et priorité eau sanitaire il n‘y plus de chauffage d’eau sanitaire, la pompe de circulation ES s’arrête.

faites vous référence au circulateur eau chaude. lorsque vous mettez la chaudière en position automatique.

Avez vous du chauffage? avez vous de l'eau chaude sanitaire?

A mon avis le thermostat est juste mal branché ou endommagé, si en plus c'est un thermostat a 3 fils ça doit être un thermostat bien spécifique a la chaudière a moins qu'il soit muni d'un voyant de service.

Dans tous les cas a distance et sans images ça va être complique de vous donner plus de détails.. Postez des images si vous le pouvez.
Si votre chaudière est ancienne, 40° ou 45°C est une température trop basse pour le corps de chauffe de cette chaudière. Je serais plutôt d'avis de la régler a 55 -60°C mais attendez d'autres avis, car les chaudières anciennes n'est pas mon fort.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Chaudiere Ideal Standard Gazelle B avec ES Pb régulations

Merci pour vos questions, voici les réponses:

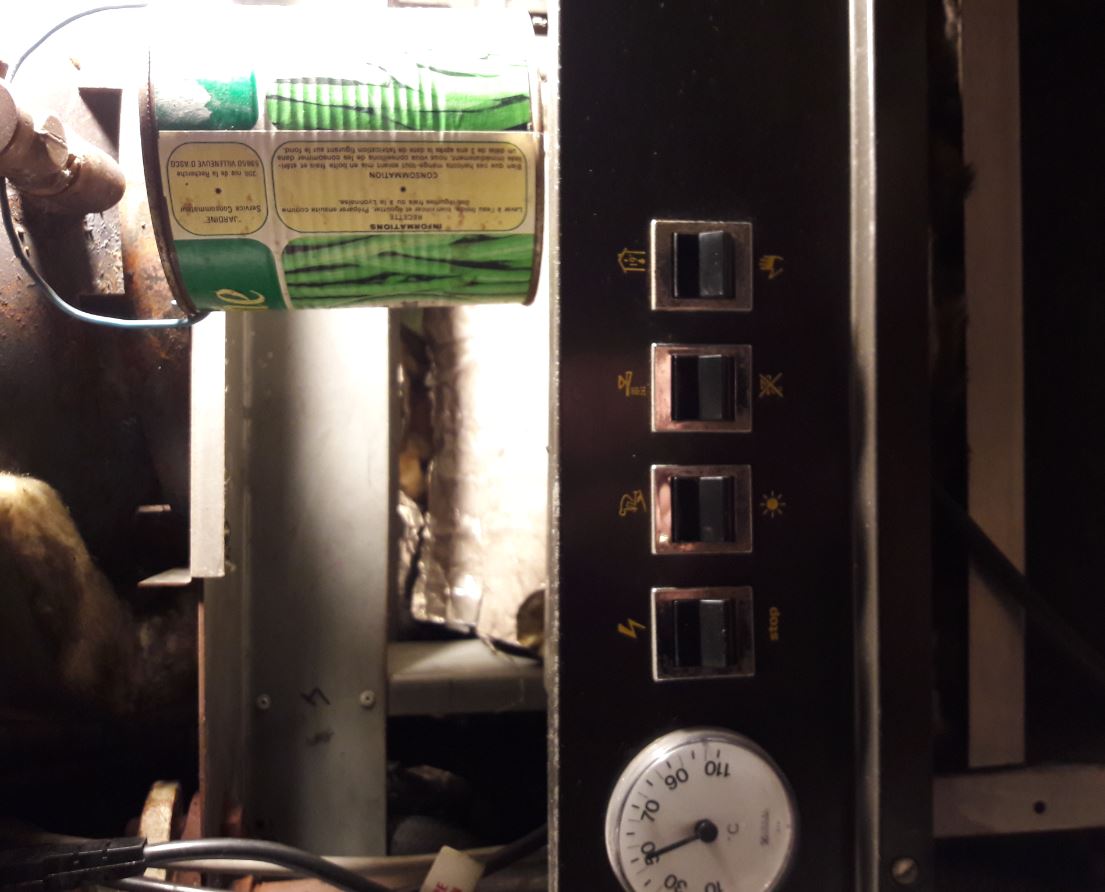

Sur le tableau de la chaudiere IS gaz vous avez des boutons poussoir, lorsque le chauffage radiateurs est positionné sur manuelle : le chauffage radiateurs et eau sanitaire fonctionnent tous les 2  correctement en régulation à partir de la consigne température chaudière et les 2 circulateurs radiateurs et eau sanitaire tournent bien.

Si je mets en position automatique sur la chaudière (en régulation par thermostat ambiance) le circulateur eau sanitaire s’arrête systématiquement et ne chauffe plus l’eau du ballon, mais je conserve le circulateur chauffage radiateurs.
Je mets les photos tableau chaudière avec son bornier et le thermostat ambiance.

Merci encore pour vos conseils

Sujets pièces jointes

tableau.JPG, 92.02 kb, 1105 x 892
tableau.JPG 92.02 kb, 286 téléchargements depuis. 11-03-2017

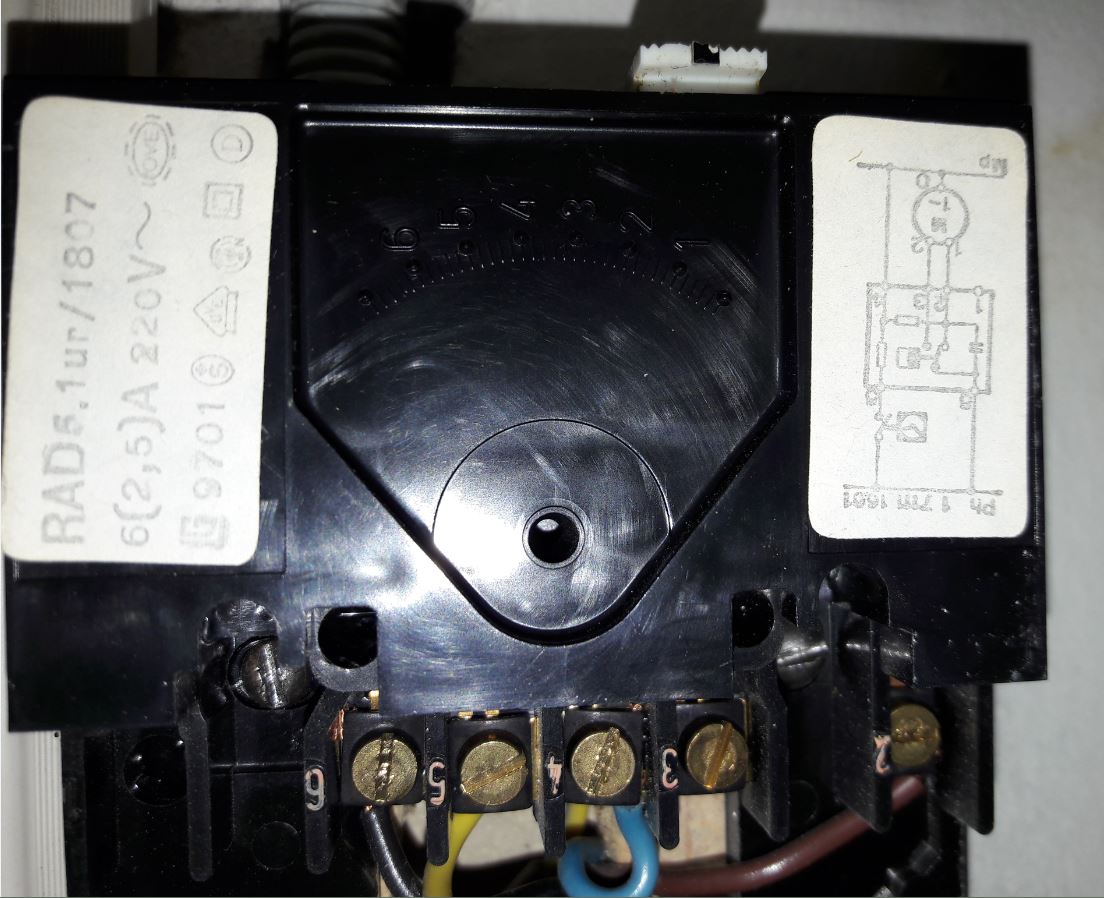

thermostat.JPG, 137.14 kb, 1104 x 898
thermostat.JPG 137.14 kb, 305 téléchargements depuis. 11-03-2017

Re : Chaudiere Ideal Standard Gazelle B avec ES Pb régulations

Chaudiere Gaz Ideal Standard Gazelle B avec ES Pb régulations (suite)

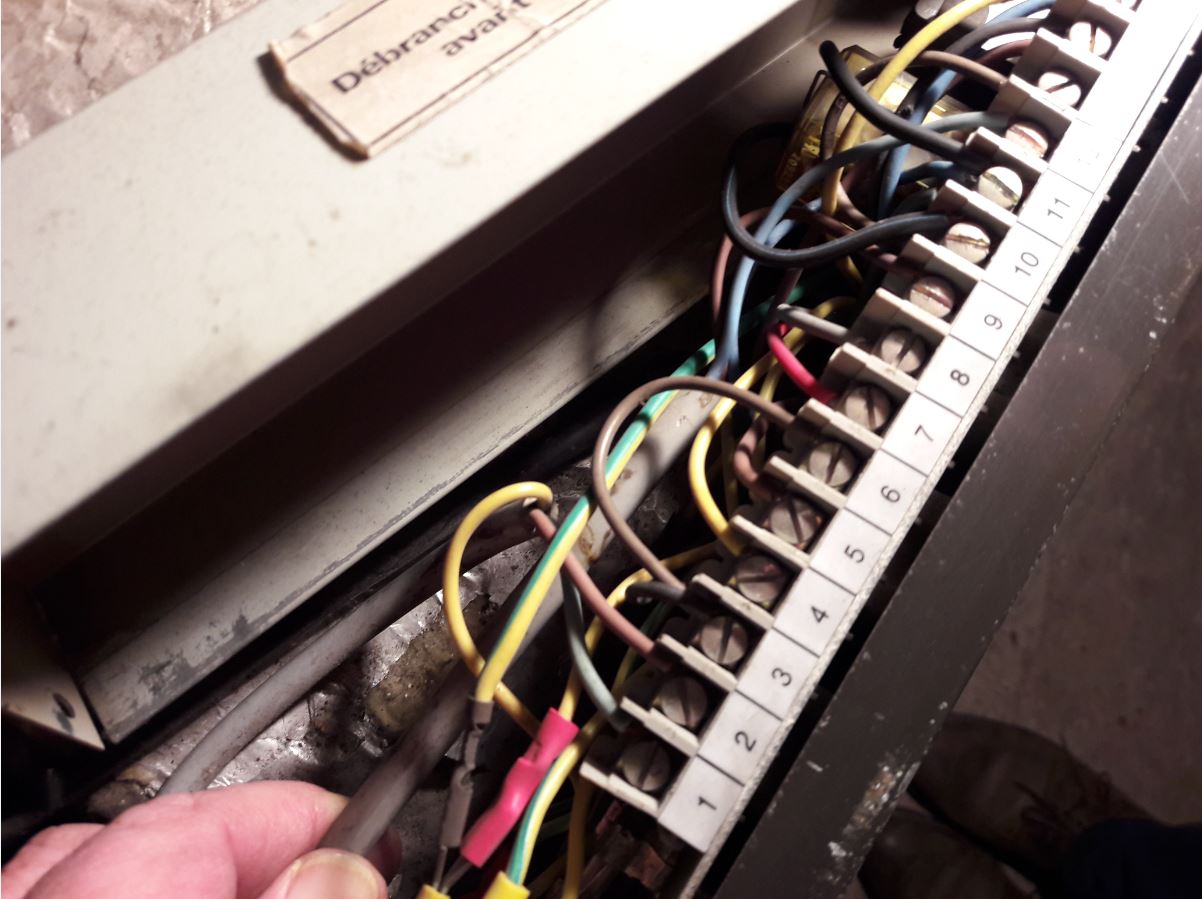

Voici encore une photo du bornier sur la chaudière ou on peut voir le raccordement du thermostat ambiance .
Il n'y a pas de schéma correspondant à ces bornes ?

Cdt

Sujets pièces jointes

Bornes.JPG, 127.24 kb, 1202 x 899
Bornes.JPG 127.24 kb, 286 téléchargements depuis. 11-03-2017

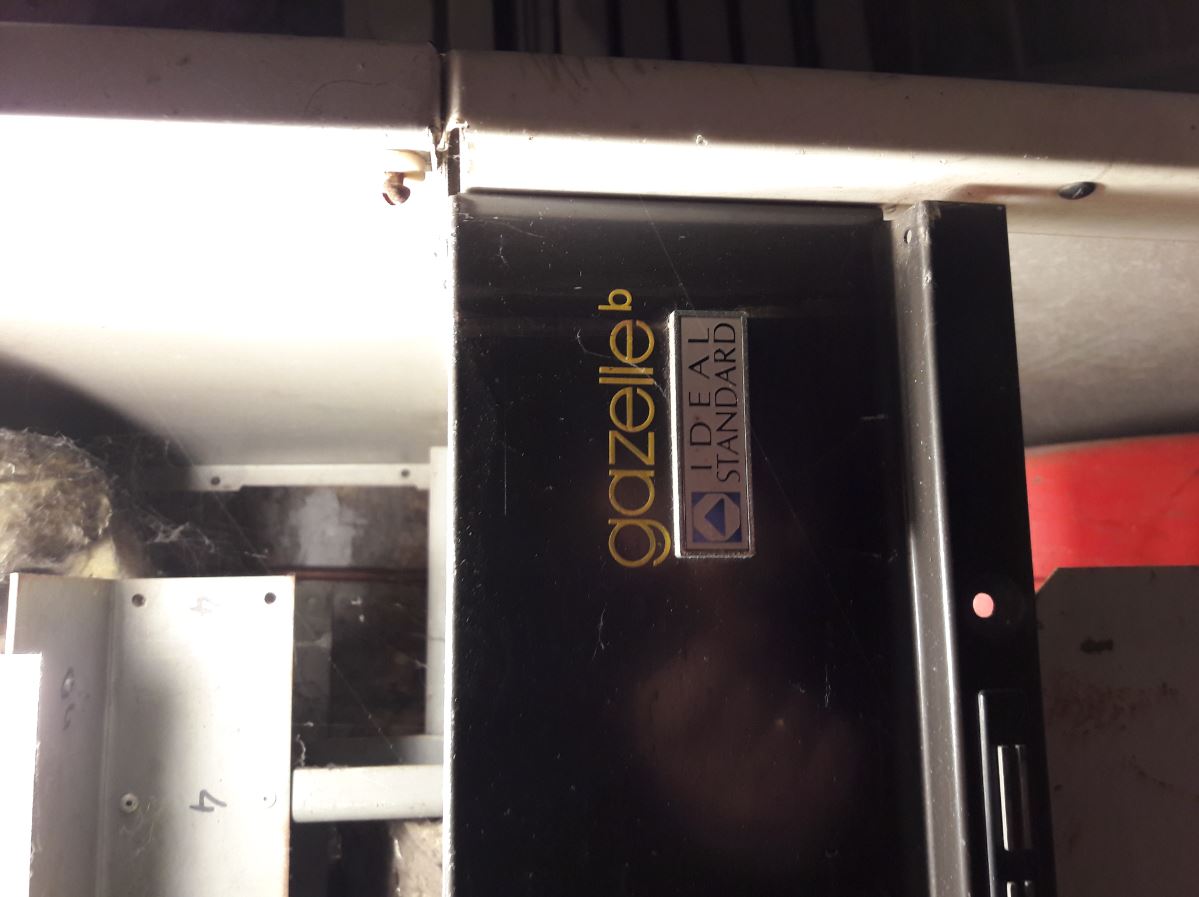

Gazelle b gaz.JPG, 83.33 kb, 1199 x 897
Gazelle b gaz.JPG 83.33 kb, 305 téléchargements depuis. 11-03-2017

5

Re : Chaudiere Ideal Standard Gazelle B avec ES Pb régulations

Bonsoir,
Suite de mes problèmes chaudiere I gazelle B Gaz 142 bit au sol des années 70.

J'ai changé le condensateur demarrage pompe ECS et tout à fonctionné à  nouveau correctement pendant 15 jours.

Mais à nouveau plus d'eau d'ECS, j'ai pu fonctionner quelques jours encore en bougeant manuellement le point de consigne de l'aquastat de régulation du ballon jusqu'au moment ou plus de signal sur cet aquasrat (Landis et Gyr T80).

J'ai donc chercher un aquastat de rechange (Jaeger TVA 5C122 ref S133624) sur les conseils Chappee suivant vue eclatée rep 04159.

Celui-ci a bien 3 bornes que j'ai rebranché à l'identique, c'est à dire 1 (commun) vers borne 7 du tableau chaudière, 2 vers borne 15 et 3 vers borne 8 du tableau chaudière.

Malheureusement plus rien ne fonctionne quelque soit la consigne de cet aquastat.
J'ai du passer la chaudière en manuel pour maintenir le chauffage radiateurs avec une consigne thermostat chaudière à 45/50°C.
Je ne comprends pas comment rebrancher cet aquastat, même si j'essaye différentes connections ?
Merci pour vos idées, faut il un aquastat spécial ?

6

Re : Chaudiere Ideal Standard Gazelle B avec ES Pb régulations

La seule solution est de reprendre le schéma Electrique de la bête afin de déterminer ou vont les fils.

Ce type de matériel reprends le fonctionnement suivant
Sur votre aquastat sanitaire vous avez trois fils.

  • 1 d'entre eux c'est le commun, il doit être branché sur la sortie de chaudière pour aller au ballon.

  • 1 d’être eux c'est le normalement fermé, il fait la continuité du commun avant la température de référence programmé sur le molette.

  • 1 c'est le "normalement ouvert" il fait la continuité depuis le commun après le déclic soit après que le température de référence soit atteinte

Si vous avez pris des repères ou étaient branché les trois fils de l'aquastat précédent il est aussi possible de brancher celui que vous avez repris.

Le fonctionnement  attendu est le suivant.

le courant part de la chaudière a l'aquastat, par le fil commun.
Si l'eau est moins chaude que la température programmé sur la molette, l'aquastat envoi le courant  le fil qui va piloter la production d'eau chaude sanitaire, soit un circulateur soit une vanne trois voies.
Dans ce cas de figure la seconde fonction de la chaudière "soit le chauffage" est a l'arret vu que l'eau chaude est prioritaire et il n'y a pas de courant sur le circulateur chauffage.

Si l'eau est plus chaude que la température programmé sur le molette, L'aquastat va a contrario, envoyer le courant vers le circulateur chauffage et couper celui que va a la production d'eau chaude.

Le déclic est le basculement de A -> B  vers A -> C, c'est a dire  le basculement du courant du fil commun vers un des fils de sortie soit "normalement ouvert" et "Normalement fermé"

Ce qu'il faut c'est savoir quel fil correspond a quoi sur votre aquastat, pour savoir vous pouvez faire un test:

Positionnez votre mollette de l'aquastat sur le minimum
Avec un testeur hoomique touchez deux fils jusqu’à obtention du bip.
     La vous avez la continuité entre commun et "Normalement fermé".
     Ce fil est a brancher sur l'action eau chaude sanitaire


Puis actionnez la molette et positionnez la sur la position maxi.
Avec un testeur hoomique  touchez le fils jusqu’à obtention du bip.
     La vous avez la continuité entre Commun et "Normalement ouvert"
     Ce fil est a brancher sur l'action chauffage


Le fil commun est celui qui donc la continuité entre lui et les autres.
Il est a brancher sur la commande de sortie
