Sujet : Raccordement Cuivre - Per

Bonjour,

Ceci est mon premier post après avoir longuement consulté cet indispensable forum en tant que visiteur.

J'aimerai réaliser un raccordement entre un raccord cuivre femelle 15-21 et un PER 20-25.
Or je suis un peu perdu car j'aimerai aussi:

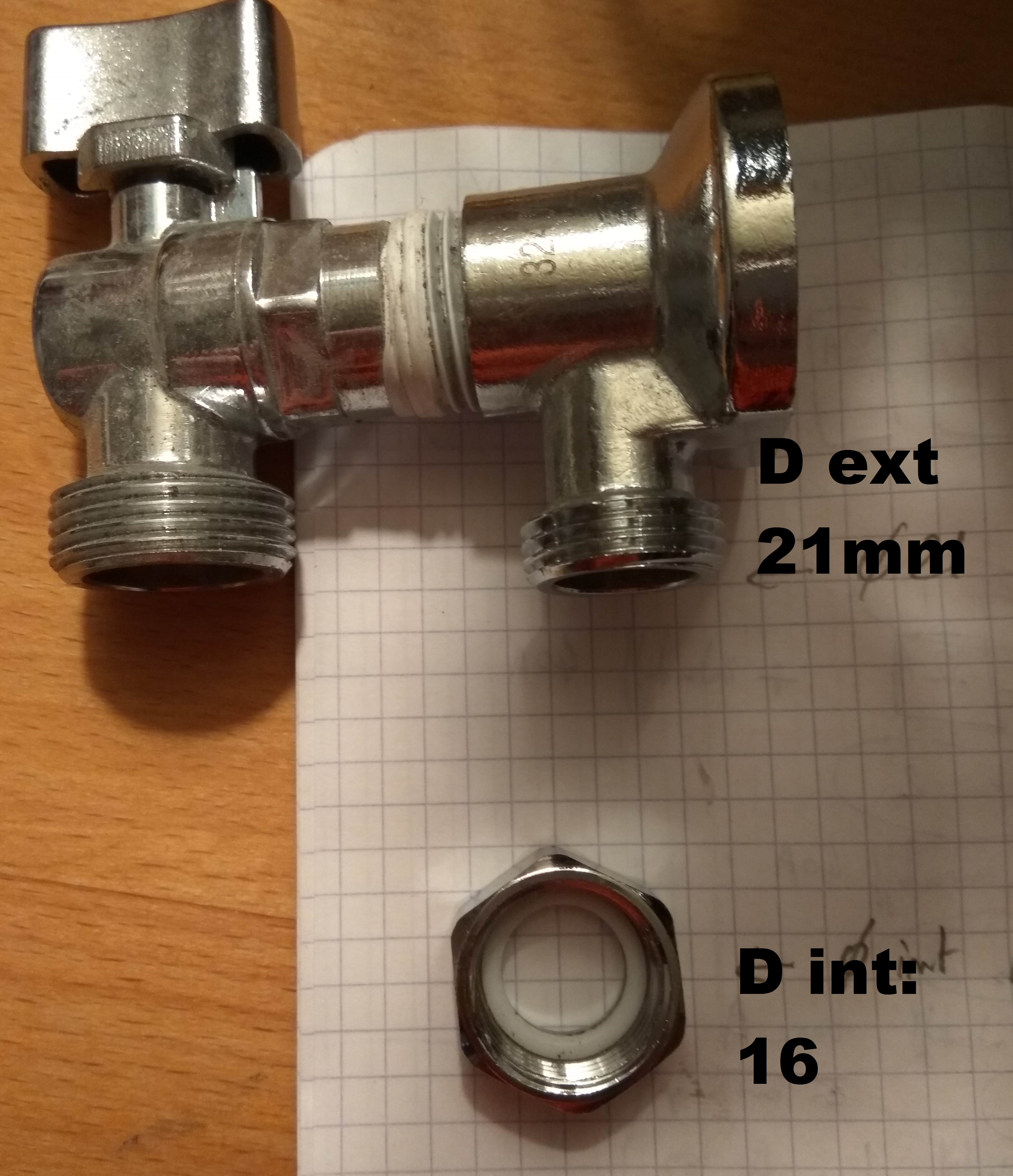

- Installer le robinet pour le lave linge (photo 2) à proximité
- Prévoir un éventuel évier (eau chaude, eau froide) encore plus à gauche (utilisation de T avec bouchon?)
- Deux vanne pour fermer l'alimentation en PER (eau chaude et eau froide)

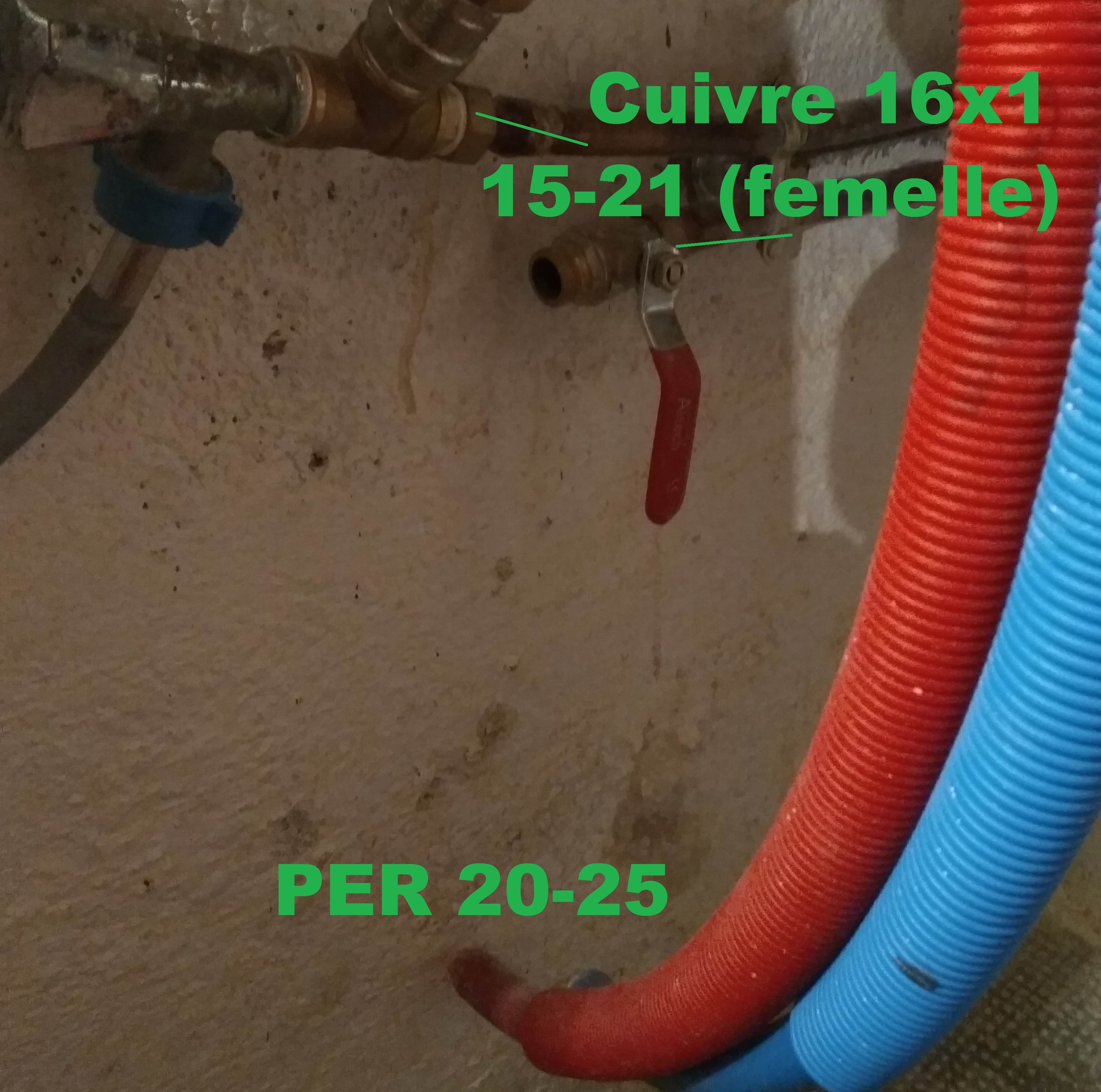

Ci-joint la photo 1 pour illustrer (les traits verts indique le départ, ce qui se trouve en aval est à occulter, c'était mon bidouillage provisoire...). Eau froide en bas, eau chaude en haut.

Que me conseillez-vous? J'ai la possibilité de faire réaliser des soudures.

Sujets pièces jointes

2016-12-19 11.41.59.jpg, 1.24 mb, 3080 x 3056
2016-12-19 11.41.59.jpg 1.24 mb, 394 téléchargements depuis. 19-12-2016

2016-12-19 12.08.13.jpg, 1.33 mb, 3176 x 3688
2016-12-19 12.08.13.jpg 1.33 mb, 416 téléchargements depuis. 19-12-2016

Citer Message 1

  • PUB

2 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Raccordement Cuivre - Per

bonjour

il faut partir  au départ du PER 20/25 avec des raccords en 3/4 , réduire aussitôt en 1/2 pour ensuite mettre des té et raccords en 1/5 sur les attentes et les appareils à alimenter

JR

Citer Message 2

3 Réponse de Orme Dernière modification par Orme (19-12-2016 21:04:01)

  • Orme
  • Débutant
  • Déconnecté
  • Inscrit : 19-12-2016
  • Messages : 14

Re : Raccordement Cuivre - Per

Merci !
J'ai essayé de faire un petit montage.

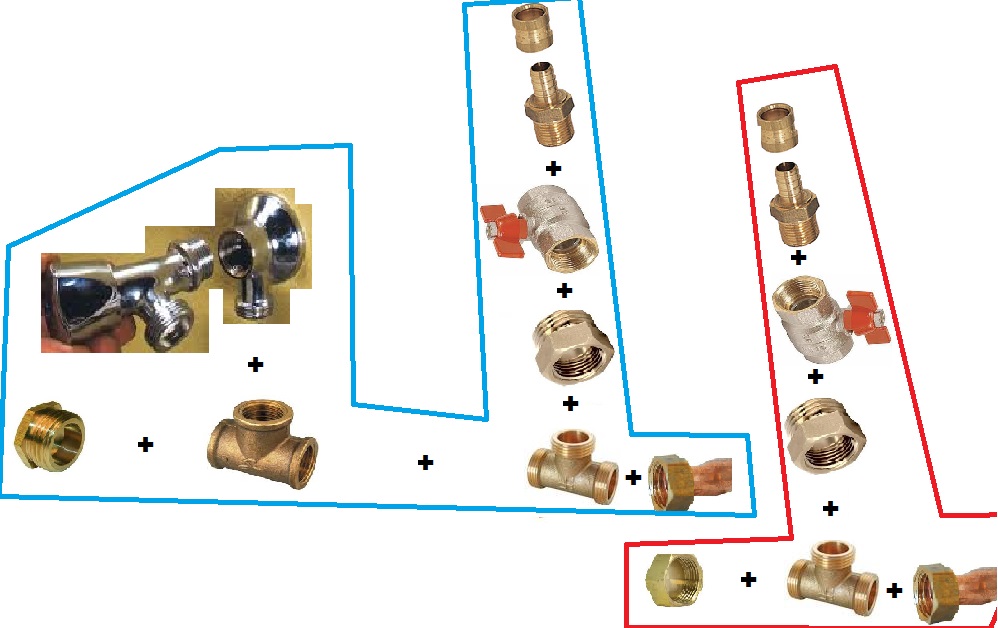

Est-ce que cela correspondrait à cela?

Sujets pièces jointes

plomberiemaison.jpg, 125.65 kb, 998 x 628
plomberiemaison.jpg 125.65 kb, 392 téléchargements depuis. 19-12-2016

Citer Message 3

4 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Raccordement Cuivre - Per

bonjour

il faut peut être  incorporer un  raccord à écrou tournant ou raccord 3 pièces pour le montage sur le robinet de MAL sinon tout n'est pas démontable, et le raccord sur le PE devra être posé en dernier.

JR

Citer Message 4

5 Réponse de Orme

  • Orme
  • Débutant
  • Déconnecté
  • Inscrit : 19-12-2016
  • Messages : 14

Re : Raccordement Cuivre - Per

D'accord.

Un raccord de ce type?
LIEN COURROMPU supprimé

J'assemble l'ensemble avec de la filasse? Un joint fibre pour les vannes?

Merci d'avance.

Citer Message 5

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Raccordement Cuivre - Per

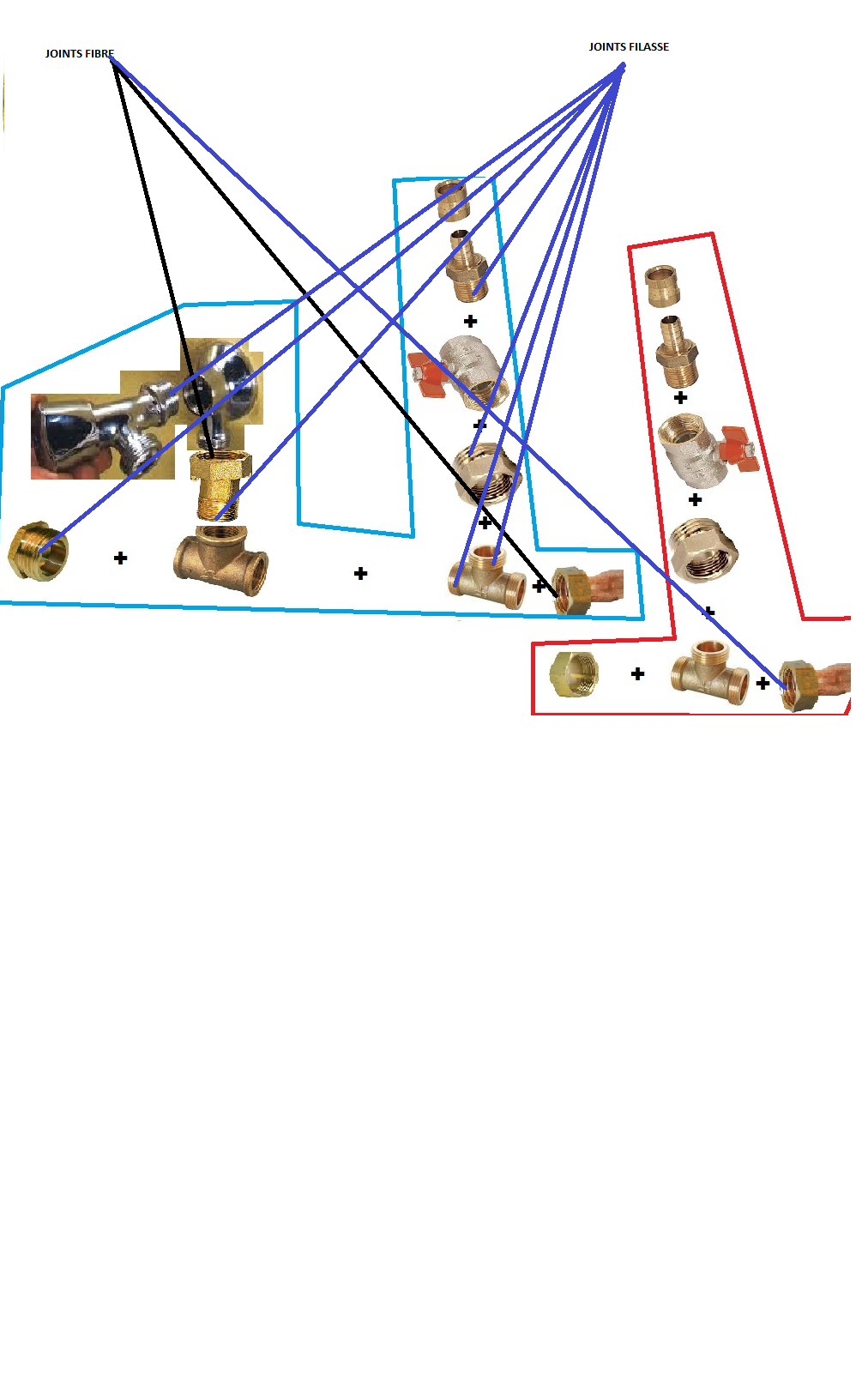

I faut gratter un peu les filetages M avec une lame de scie à métaux pour les rendre rugueux pour que la filasse accroche, sinon elle glisse sur le laiton et le chrome

Sujets pièces jointes

JOINTS.png, 487.8 kb, 998 x 1632
JOINTS.png 487.8 kb, 347 téléchargements depuis. 20-12-2016

JR

Citer Message 6

7 Réponse de Orme

  • Orme
  • Débutant
  • Déconnecté
  • Inscrit : 19-12-2016
  • Messages : 14

Re : Raccordement Cuivre - Per

Finalement je pense simplifier:
Robinet de lave linge directement sur le T.
Raccord PER à glissement 20-25, 1/2 Mâle (je ne savais pas que cela existait, pas besoin de réduction).

Quel est votre avis?

Citer Message 7

8 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 951

Re : Raccordement Cuivre - Per

bonjour

si la patère du robinet de lavage est vissée directement sur le T, elle ne pourra pas tourner pour se visser sur le mur, ou alors il faut supprimer la patère et visser le robinet directement sur le T,mais il faut des colliers à coté sur le tube pour bien tenir

JR
