Sujet : Conseils pour une nouvelle installation d'une chaudière

Bien à vous chers amis.

Etant bricoleur et non chauffagiste, je vous lance cet appel de détresse à vous les pros. Mon casse tête c'est les différents diamètres des tubes multicouches que je voudrais adopter à une chaudière de 32 KW (nouvelle installation).

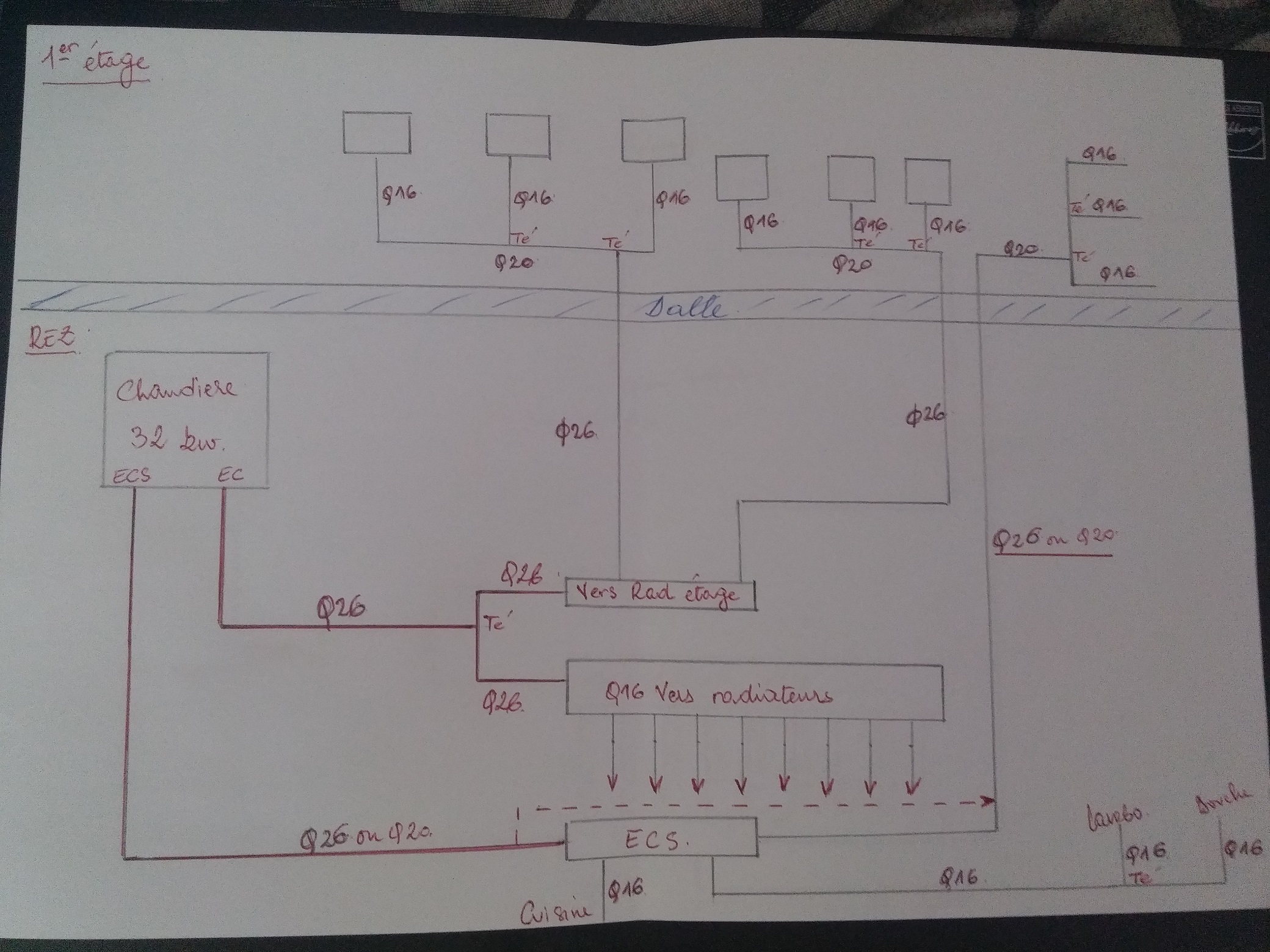

Je me remets à vous en vous soumettant ces deux schémas de deux solutions possibles. Voulez-vous me corriger SVP. Merci à vous.

PS: pour ce qui est des pointillés, dois-je faire mon picage de la nourrice ou faire un T à l'entrée?

Sujets pièces jointes

20161015_094314.jpg, 954.83 kb, 2080 x 1560
20161015_094314.jpg 954.83 kb, 361 téléchargements depuis. 16-10-2016

20161015_094425.jpg, 916.84 kb, 2080 x 1560
20161015_094425.jpg 916.84 kb, 356 téléchargements depuis. 16-10-2016

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Conseils pour une nouvelle installation d'une chaudière

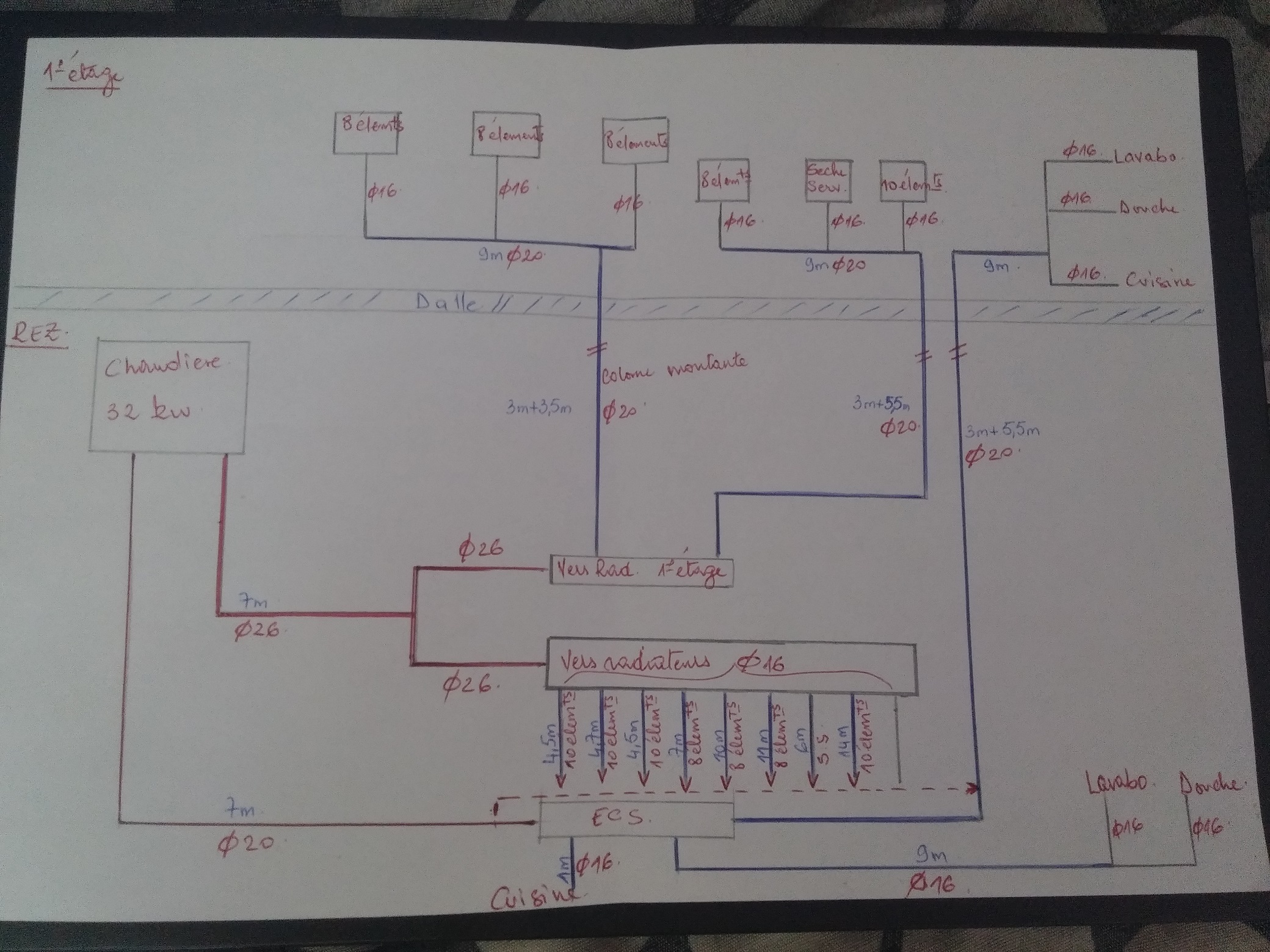

Je pense que le second schéma est parfait avec les bons diamètres.

Sur l'eau chaude, je tirerais une ligne directe de la chaudière a l'étage, sur cette ligne vous placez un té avec une vanne pour alimenter la nourrice du rez de chaussée.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 15-10-2016
  • Messages : 3

Re : Conseils pour une nouvelle installation d'une chaudière

désolé pour le retard.et merci pour la réponse niel.aussi j'ai une autre question svp.pour les radiateurs du fond est ce que je continue avec du 20 puis reduire avec un coude reducteur 20/16 OU venir directement avec du16 a apartir des derniers tés .merci d'avance.

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Conseils pour une nouvelle installation d'une chaudière

Parlez vous des derniers radiateurs au bout de la ligne au premier étage.
Il faudrait aller en diamètre 16/20 jusqu'au dernier té ensuite diviser en deux fois 12/16

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.
