Sujet : aide sur installation

bonjour,
debutant en plomberie j'aimerais avoir vos avis sur le schema de chauffage et sa realisation en multicouche.

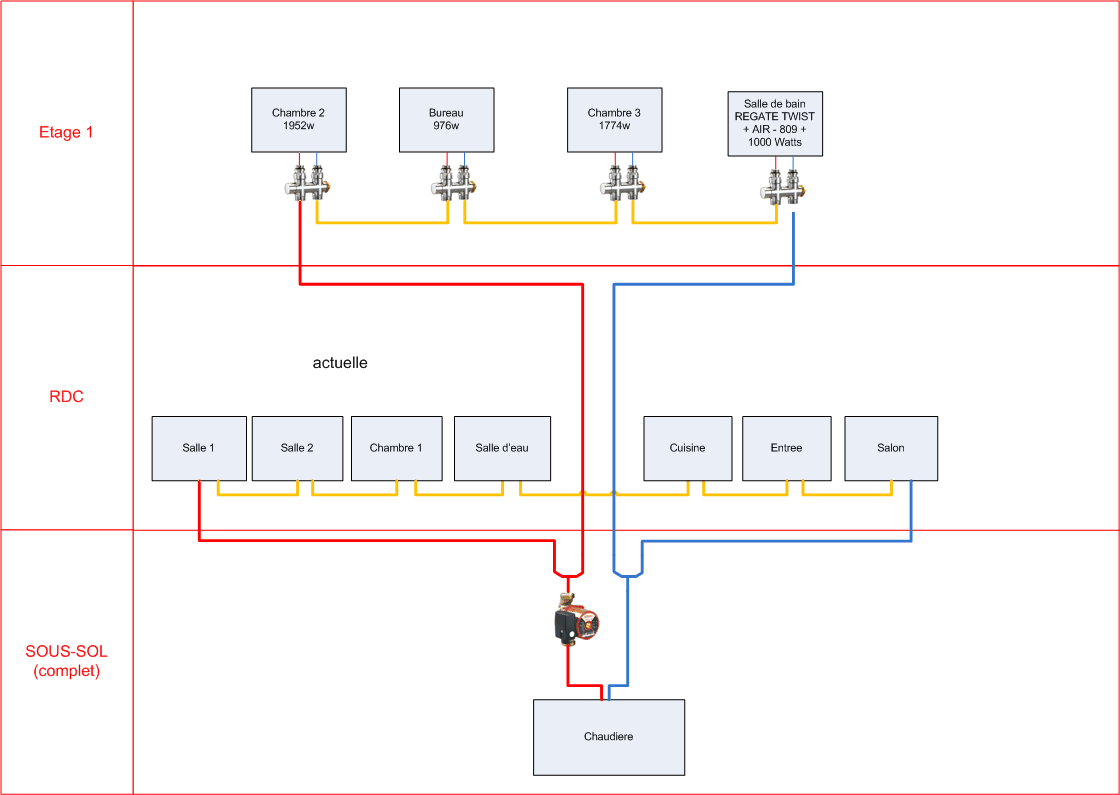

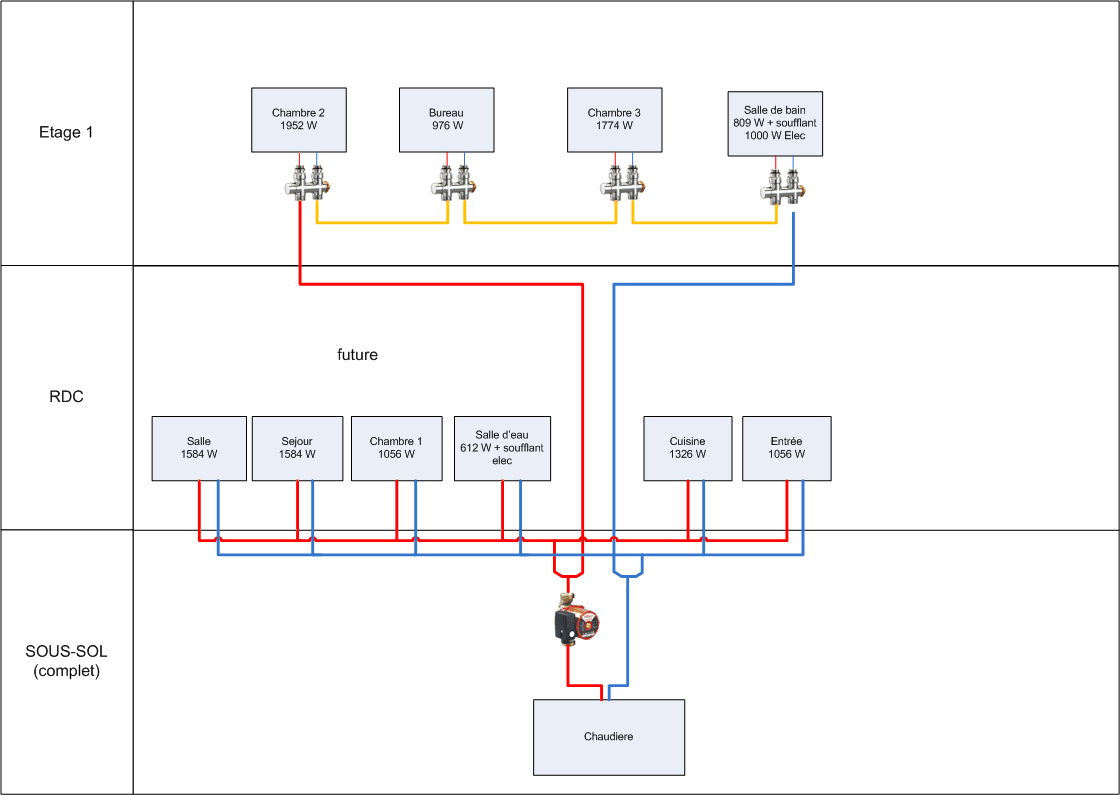

le premier schema etant l'actuel et desirant changer les radiateurs type grille pain des annees 70 et d'en deplacer un de un metre.
Actuellement les tuyaux sont dans la chappe, je pense donc reprendre toute la tuyauterie du RDC en la faisant en apparent dans le sous-sol complet.

La chaudiere est une viessmann vitogas 100 gs1, par contre je connait pas sa puissance le minimum semblerait etre 26Kw.

Aussi les sorties des radiateurs doivent se faire sur du placo + polysterene deja poser car la renovation ne s'arrete qu'au radiateurs et au sols apres coup.

Auriez-vous des commentaires sur la faisabilite et sur le materiel en multicouche a choisir?

J'ai deja les radiateurs des Acova Altai verticaux et 1 horizontal sauf salle d'eau qui est un radiateur acova regate twist + soufflant.

Merci d'avance.

(PS excusez moi pour les accents mon clavier en est depourvu)

Sujets pièces jointes

plomberie-2.png, 26.9 kb, 1120 x 795
plomberie-2.png 26.9 kb, 335 téléchargements depuis. 25-05-2016

plomberie.png, 26.06 kb, 1120 x 795
plomberie.png 26.06 kb, 308 téléchargements depuis. 25-05-2016

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : aide sur installation

Bonjour.

Oui tout a fait c'est faisable.

Pour le matériel, le multicouche est un bon choix, après les marques et les fournisseurs, ça sort de notre ligne de mire....

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

  • Inscrit : 25-05-2016
  • Messages : 16

Re : aide sur installation

merci,
auriez-vous une idee du type de sortie de cloison pour du placo avec polysterene?

cdt.

Citer Message 3

4 Réponse de comprateur Dernière modification par comprateur (26-05-2016 09:51:34)

  • Inscrit : 25-05-2016
  • Messages : 16

Re : aide sur installation

Autre chose qu'elle sont les dimensions des tuyaux multicouche a utiliser?

arrivee radiateur 16/2 ou 20/2?

depart chaudiere 26/3?

merci

Citer Message 4

5 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : aide sur installation

20/26 pour la sortie de chaudière jusqu'aux tés.
16/20 pour les deux branches a partir des tés
12/16 pour les alimentations de chaque radiateur.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 5

  • Inscrit : 25-05-2016
  • Messages : 16

Re : aide sur installation

Merci Niel pour vos conseils.

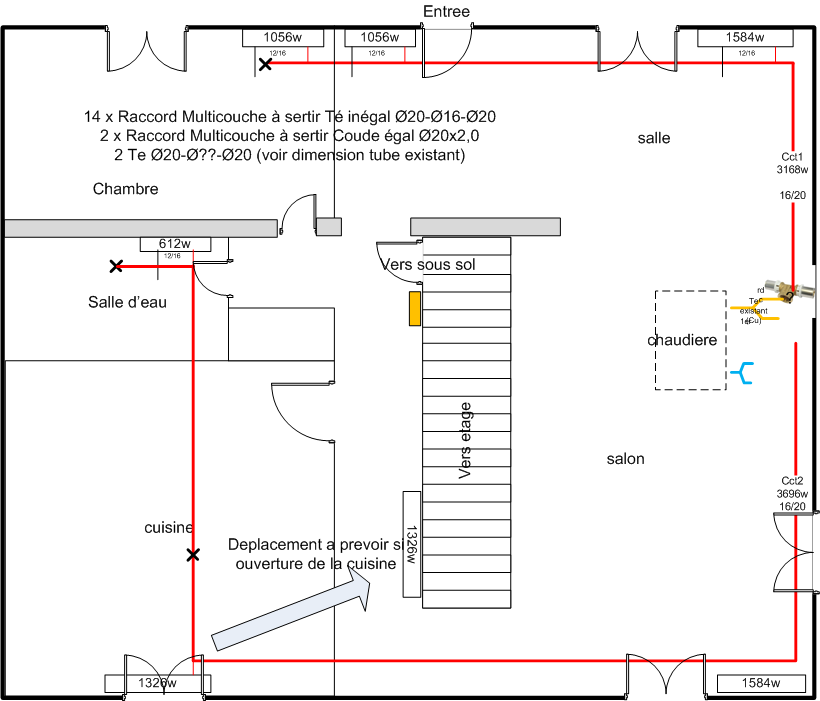

J'avance sur le projet et j'ai deja commence a lister le materiel necessaire, j'ai aussi fait un plan vue de dessus (ci-joint).

Par contre j'ai encore des doutes sur certains points.

- Quell'est la longueur maximum en 12/16? Car je pense deplacer dans le future leradiateur de la cuisine de 2-3m dans le cas ou j'ouvrirait la cuisine.

- Comment preparer les tuyaux pour de possible future extension de la maison (croix en noir sur le schema), l'idee et si jamais j 'aggrandie la maison de pouvoir facilement se connecter au reseau existant pour continuer. Je pensait qu'il fallait peut-etre mieux mettre des raccords a compression ce qui permettrait de remplacer un raccord en coude (20 / 16) avec un te (20 / 16 / 20) sans toucher aux tuyaux ? Pour la cuisine je couperait le tuyaux au moment voulu car il n'y aura pas de connexion a proximite.

- Actuellement tout les radiateurs sont sans tete thermostatique et le controlleur de la chaudiere et a cote de la porte pour descendre au sous-sol (rectangle orange sur le schema), sur lequel des radiateurs je ne doit pas mettre de tete thermostatique?

Encore merci pour votre aide.

Sujets pièces jointes

plomberie.png, 51.24 kb, 820 x 701
plomberie.png 51.24 kb, 303 téléchargements depuis. 28-05-2016

Citer Message 6

7 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : aide sur installation

Bonjour.

Le tuyaux en 12/16 et autre diamètre n'on pas de longueur spécifique, c'est plutôt la puissance maximale qu'un tuyau peut alimenter, c'est le genre de question qu'on se pose pas dans les installation domestiques car dans la majorité des cas les tuyaux sont surdimensionnés.

Dans votre cas, je placerais des vannes d’arrêt au point ou vous devrez couper vos tuyaux dans le futur  pour faire votre modification.
Le jour J, vous fermez vous vannes puis vous repartez a partir de celles-ci.

Pour l’extension: C'est pareil vous laissez deux vannes en attente qui permettront dans le futur de raccorder l'extension sur ces vannes sans avoir a modifier.

Si vous désirez aller plus loin avec les diamètres, je vous conseille de lire ici dans ce sujet au message n°5: https://plombiers-reunis.com/post12492.html#p12492

Pour le thermostat d'ambiance, je vous conseille de le poser dans le salon  (pièce de vie) les couloirs et cages d'escalier sont plus soumises a des variations de température qui on une influence négative sur le fonctionnement du thermostat.

Les robinets thermostatiques sont a installer dans toutes les autres pièces de la maison sauf la ou le thermostat est installé.
Pour qu'il soit efficace, il est indispensable que tous les radiateurs des autres pièces soient légèrement surdimensionnés afin que le température de consigne soit atteinte avant celle du salon.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

  • Inscrit : 25-05-2016
  • Messages : 16

Re : aide sur installation

Merci pour vos conseils,

les radiateurs sont un peu plus puissant que le besoin de la piece mais cela est valable pour toute les pieces. On peut j'imagine reduire l'arrive d'eau dans les radiateurs du salon avec un coude de reglage?

Niel a écrit:

Les robinets thermostatiques sont a installer dans toutes les autres pièces de la maison sauf la ou le thermostat est installé.
Pour qu'il soit efficace, il est indispensable que tous les radiateurs des autres pièces soient légèrement surdimensionnés afin que le température de consigne soit atteinte avant celle du salon.

Citer Message 8

9 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : aide sur installation

Bonjour.

Niel a écrit:

Pour qu'il soit efficace, il est indispensable que tous les radiateurs des autres pièces soient légèrement surdimensionnés afin que le température de consigne soit atteinte avant celle du salon.

Au fait je crois que je me suis mal exprimé, il n'y a pas besoin que les radiateurs munis de têtes thermostatiques soient surdimensionnés, ce qu'il faut c'est que les températures soient plus ou moins identiques dans toute la maison, il ne faut pas surchauffer la pièce ou est le thermostat au détriment des pièces avec thermostatiques.

Le secret c'est que les 18°C des chambres soient atteints pour que les thermostatiques se ferment  avant les 20°C du salon sinon les pièces avec thermostatiques seront sous chauffés.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 9

  • Inscrit : 25-05-2016
  • Messages : 16

Re : aide sur installation

merci pour tout tes conseils Neil.
