Sujet : Groupe de sécurité et eau chaude ?

Bonjour,

Je réalise une petite installation où je veux mettre en série un préparateur d'au chaude (préchauffage) avec un cumulus électrique.

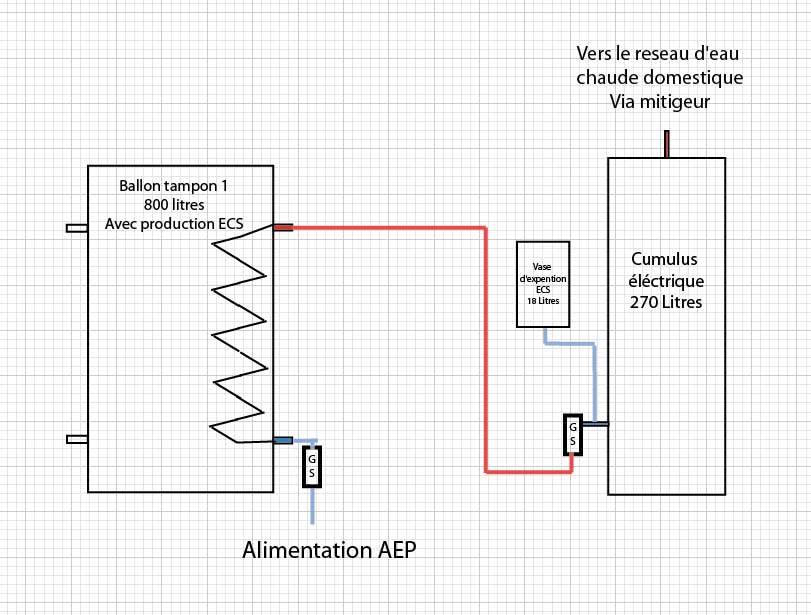

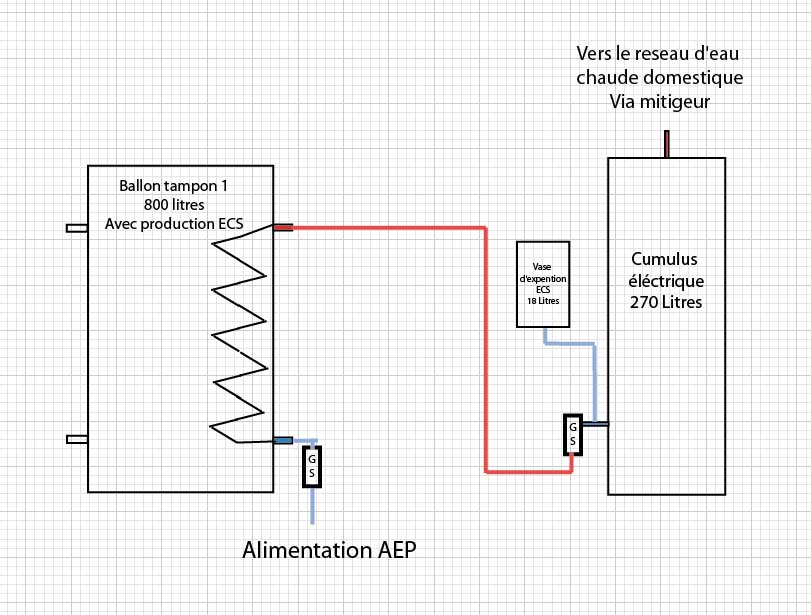

Ma question concerne les équipements de sécurité : le montage que je pense réaliser est suivant le schéma ci dessous.
Ma question est cela pose t'il un problème si le groupe se sécurité du cumulus est traversé par de l'eau à au pire du pire 90° pour les joint ?

Si quelqu'un à une idée par avance merci.

Cordialement
Eric

Sujets pièces jointes

Eau chaude.jpg, 107.36 kb, 811 x 615
Eau chaude.jpg 107.36 kb, 227 téléchargements depuis. 12-03-2016

2

Re : Groupe de sécurité et eau chaude ?

bonjour

un seul groupe suffit sur le premier ballon, pensez à mettre un limiteur en sortie du deuxième ballon

JR

Re : Groupe de sécurité et eau chaude ?

Un groupe de sécurité ne se met jamais sur l eau chaude...

4

Re : Groupe de sécurité et eau chaude ?

Merci pour vos réponses.

Si je ne met qu'un seul groupe, le vase d'expansion peut t'il rester là où je l'ai placé ?

Damien, tu dit le groupe ne se met pas sur l'eau chaude, tu veux dire ne se met pas "coter " eau chaude où ne supporte pas l'eau chaude ?

Si je laisse les deux groupes, cela pose t'il un problème de fonctionnement ? L'idée est que si en cas de soucis on doivent isoler la partie préchauffe pour que la sécurité soit assuré.

Merci à vous.

Eric

Re : Groupe de sécurité et eau chaude ?

Salut Eric Oui en effet le groupe de sécurité ne se met pas sur l eau chaude car lorsque la pression augment la soupape de sécurité se déclenche si celle ci arrive à 7bars ( eau chaude = dilatation du fluide = augmentation de la pression) ...

je n ai jamais essayé pour savoir si cela provoquerait un dysfonctionnement du groupe de sécurité mais par contre l'eau chaude provoque le dépôt de tartre due au calcaire pressent dans l eau du coup la duré du groupe risque d'etre écourté à mon sens...

Tien moi au courant Eric
A plus

6

Re : Groupe de sécurité et eau chaude ?

Bonjour.

Je rejoins les avis précédents, le groupe de sécurité se pose exclusivement sur l'eau froide.

Dans votre cas vous le posez sur l'alimentation d'eau froide du serpentin, comme dessiné sur le ballon de gauche.

Si toutefois vous désirez faire une seconde arrivé d'eau sur le ballon de droite, des fois que vous désiriez by-passer le ballon de gauche, il est alors necessaire de poser un second groupe sur le ballon de droite.

En aucun cas l'eau chaude doit passer dans le groupe, et il ne doit pas y avoir des vannes d'isolement entre le groupe et le ballon.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

7

Re : Groupe de sécurité et eau chaude ?

bonjour

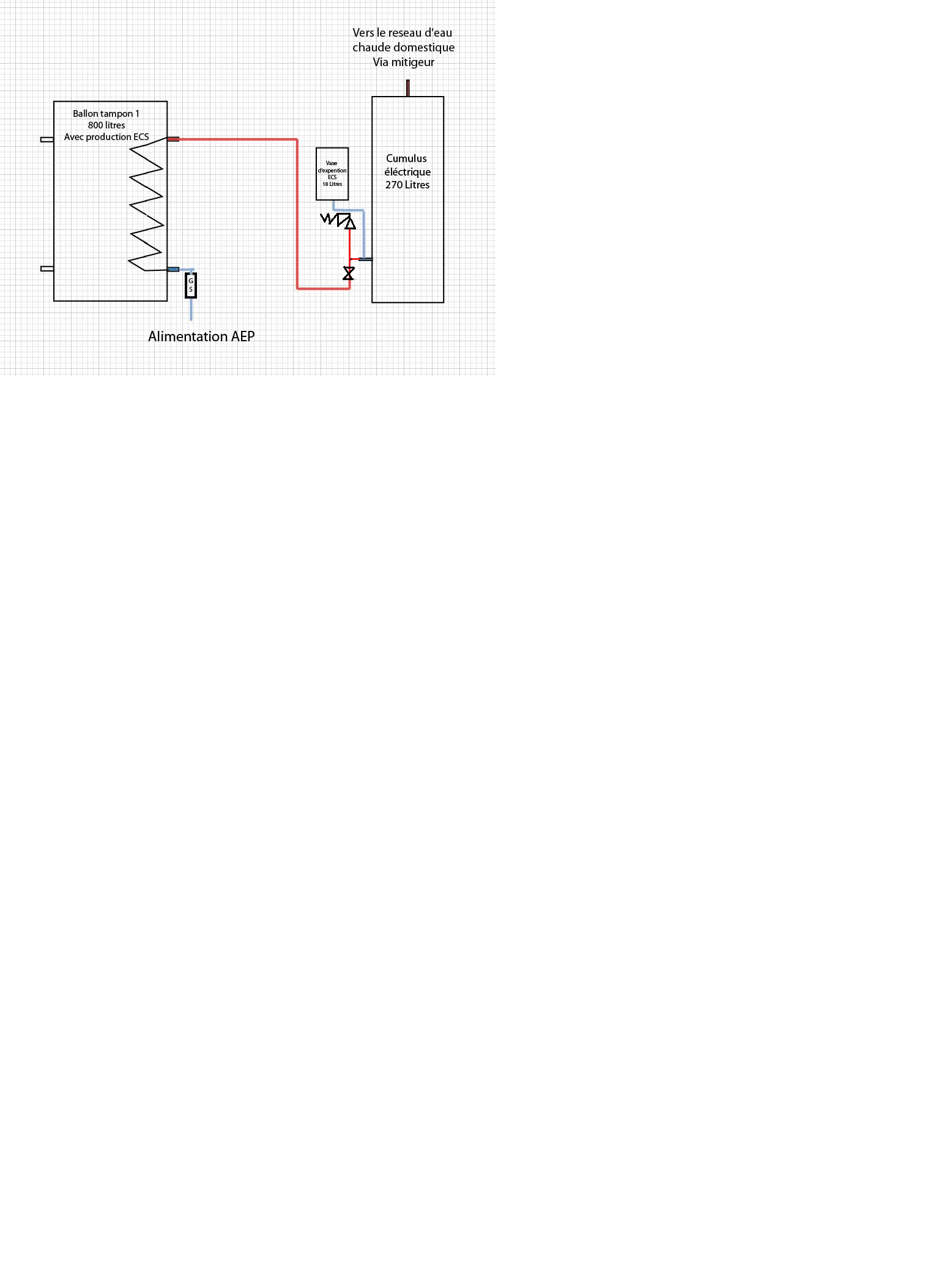

en remplaçant le deuxième groupe par une vanne et en mettant une soupape sanitaire 7 bars au bout d'un tube piqué sur l'arrivée au ballon et assez loin en hauteur pour éviter le dépôt de calcaire, ça doit le faire

Sujets pièces jointes

rac 2 ballons.png, 230.62 kb, 1530 x 2106
rac 2 ballons.png 230.62 kb, 289 téléchargements depuis. 13-03-2016

JR

Re : Groupe de sécurité et eau chaude ?

Par contre Niel et les autres confirmeront sûrement, mais un montage des ballons en parallèle est préférable plutôt qu'en série car si un ballon est HS les deux le seront avec ce type d installation....

Qu'en dites vous?

9

Re : Groupe de sécurité et eau chaude ?

Bonjour,

Merci a tous pour vos réponses.

Pour le montage des ballons, comme je vise une fonction préchauffe le montage en parallèle ne me semble pas convenir.

Je comprend le problème du calcaire et donc la duré de vie d'un groupe qui serrais parcouru par de l'eau chaude.

La solution de Ruajose semble bien pouvoir assurer la sécu, mais l'ensemble de mon beusier commence  déjà une ressembler à une usine à gaz... Je vais donc tenter de simplifier : je suivrais l'idée de ne conserver qu'un groupe de sécu en tête et le vase d'expansion en dérivation à l'arriver du cumulus (comme il est déporté par une liaison rigide il devrait faire son office et ne pas être soumis à l'eau chaude)

En cas de gros problème, je devrais pouvoir me piquer sur l'arrivée d'eau froide qui alimente le mitigeur, pour la brancher directement à l'entré du cumulus via un autre groupe de sécu (une vidange est déjà en attente).

Pourriez vous simplement me confirmer que le vase d'expansion sanitaire placé à l'entré du cumulus serre bien à quelque chose?

Par avence merci

Eric

10

Re : Groupe de sécurité et eau chaude ?

je confirme, le vase est bien placé pour faire son office, il peut aussi être en sortie du ballon sur le réseau d'eau chaude avant mitigeur thermostatique.

JR
