Sujet : Genre de raccord

Bonjour,

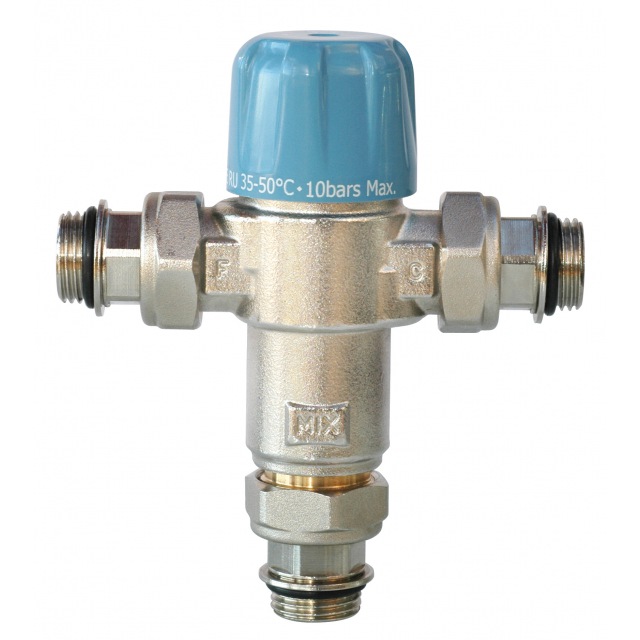

J'envisage d'installer sur un chauffe eau electrique  le limitieur de température dont je joint la photo.
Quelles sont les types de raccords que je dois utiliser pour les entrées et la sortie sachant que mon arrivée d'eau froide est en cuivre.

D'autre part, j'ai remarqué qu'il y avait un bouchon en plastique en 20x27 sur le coté de mon groupe de sécurité a quoi cela sert-il ?

Merci de votre réponse,

Sujets pièces jointes

limiteur th.jpg, 63.01 kb, 640 x 640
limiteur th.jpg 63.01 kb, 237 téléchargements depuis. 11-03-2016

2

Re : Genre de raccord

bonjour

ces raccords sont démontables donc on peut repartie avec des GCU femelle
le bouchon en plastique sur le groupe c'est peut être juste une protection pour le filetage en attendant de le monter

JR

3

Re : Genre de raccord

Bonsoir,

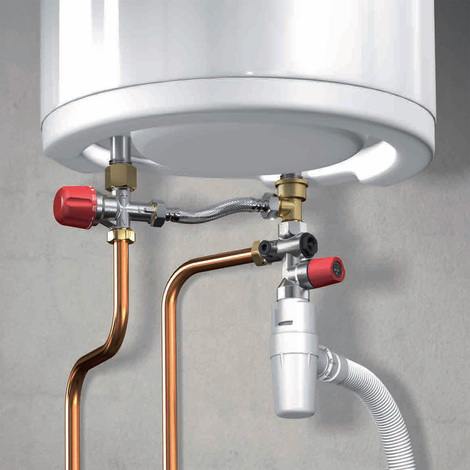

J'ai un doute sur le schema le schema de montage ci joint concernant la mise en place d'un limiteur de temperature !

Je remarque que l'arrivée  d'eau froide du limiteur est directement en parallele sur l'entree d'eau froide du chauffe eau c'est a dire apres le groupe de sécurité.

Il me semble que cela est faux car dans ce cas pendant la phase de chauffe l'exedent de pression serait partagé entre   le limiteur et le GS !

Merci de votre eclairage sur le sujet.

Sujets pièces jointes

kit-de-securite-pour-chauffe-eau-a-accumulation-kiteco-P-204211-529659_1.jpg, 21.05 kb, 470 x 470
kit-de-securite-pour-chauffe-eau-a-accumulation-kiteco-P-204211-529659_1.jpg 21.05 kb, 237 téléchargements depuis. 11-03-2016

4

Re : Genre de raccord

Ce schéma est correct. Si le limiteur est alimentée avant le groupe, l'eau chaude risque de revenir sur l'eau froide. Le groupe de sécurité fait clapet antiretour.
