Sujet : Réhabilitation d'une vieille maison

Bonjour à tous,

Après avoir en partie réalisé  mes réseaux d'eaux usées et pluviales je me lance dans la plomberie.
J'ai dans un premier temps quelques questions générales avant de me réaliser un schéma.

Le projet :
Maison sur 3 niveaux :
RdC : Cuisine avec LV et évier.
R+1 : WC (lave main), buanderie (LL, Évier), SdB ( douche ,lavabo simple)
R+2 : WC (lave main), SdB (baignoire, lavabo double

Toute la distribution hydro et chauffage se fera dans une chaufferie, située dans une petite extension.

Questions :

Il vaut mieux tirer une ligne par pièce et redistribuer via nourrice ou "T", ou bien une ligne par appareil? Sachant que j'ai pour projet d'installer une cuve récupératrice d'eau de pluie, donc les WC, LL, et LV seront sur une nourrice indépendante reliée dans un premier temps à l'eau potable.
Je peux éventuellement envisager une nourrice par étage.

Est-il intéressant sur le réseau d'eau sanitaire d'utiliser du multicouche?

J'ai entendu parler d'un système de réseau "en boucle" pour l'eau chaude, quels sont les avantages?

Merci d'avance, je réaliserai ensuite mon schéma.

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Réhabilitation d'une vieille maison

Bonjour.

Je tirerait une colonne montante avec des tes à chaque étage. Puis une nourrice de distribution sur laquelle viennent se raccorder des lignes individuelles.

Pour la boucle. Cherchez le terme " bouclage" il y a plein de ressources sur ce forum avec des images.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de Yonane

  • Yonane
  • Apprentis
  • Déconnecté
  • Inscrit : 06-01-2016
  • Messages : 7

Re : Réhabilitation d'une vieille maison

Bonjour,
Avec le conseil de Niel et quelques heures passées à étudier des schémas et le bouclage, voici ce que je projette de faire.
Il y a déjà une erreur, mais j’attends vos retours avant de tout redessiner : il y aura une colonne montante avec 1 « T » à chaque étage qui alimentera la nourrice (sur le schéma la colonne traverse la nourrice).



Plusieurs questions persistent :
-    Le système de bouclage est-il bien compatible avec l’ECS produite par un ballon via une PAC ?
-    Il existe plusieurs types de circulateurs, lequel est le plus intéressant ? Par ailleurs quel est le fonctionnement idéal ? J’ai vu plusieurs solutions, mettre une tempo sur le circulateur quand on allume la salle de bain par exemple, mais qu’en est-il du reste des équipements ?
-    Les clapets anti-retour sont-ils bien placés ?
-       Quels doivent être les diamètres des colonnes et du circuit de bouclage?
-    J’ai entendu parler d’un régulateur / limiteur de température en sortie du ballon, est-ce nécessaire ?
-    Le chauffagiste me propose un ballon de 200L, est-ce suffisant ?
-    J’ai vu qu’il était déconseillé de mettre un flexible en sortie du ballon, quelles solutions peuvent exister ?
-    Enfin, quel est l’intérêt du multicouche en ECS ?
Merci d’avance pour vos éclaircissements.
Yoan

Sujets pièces jointes

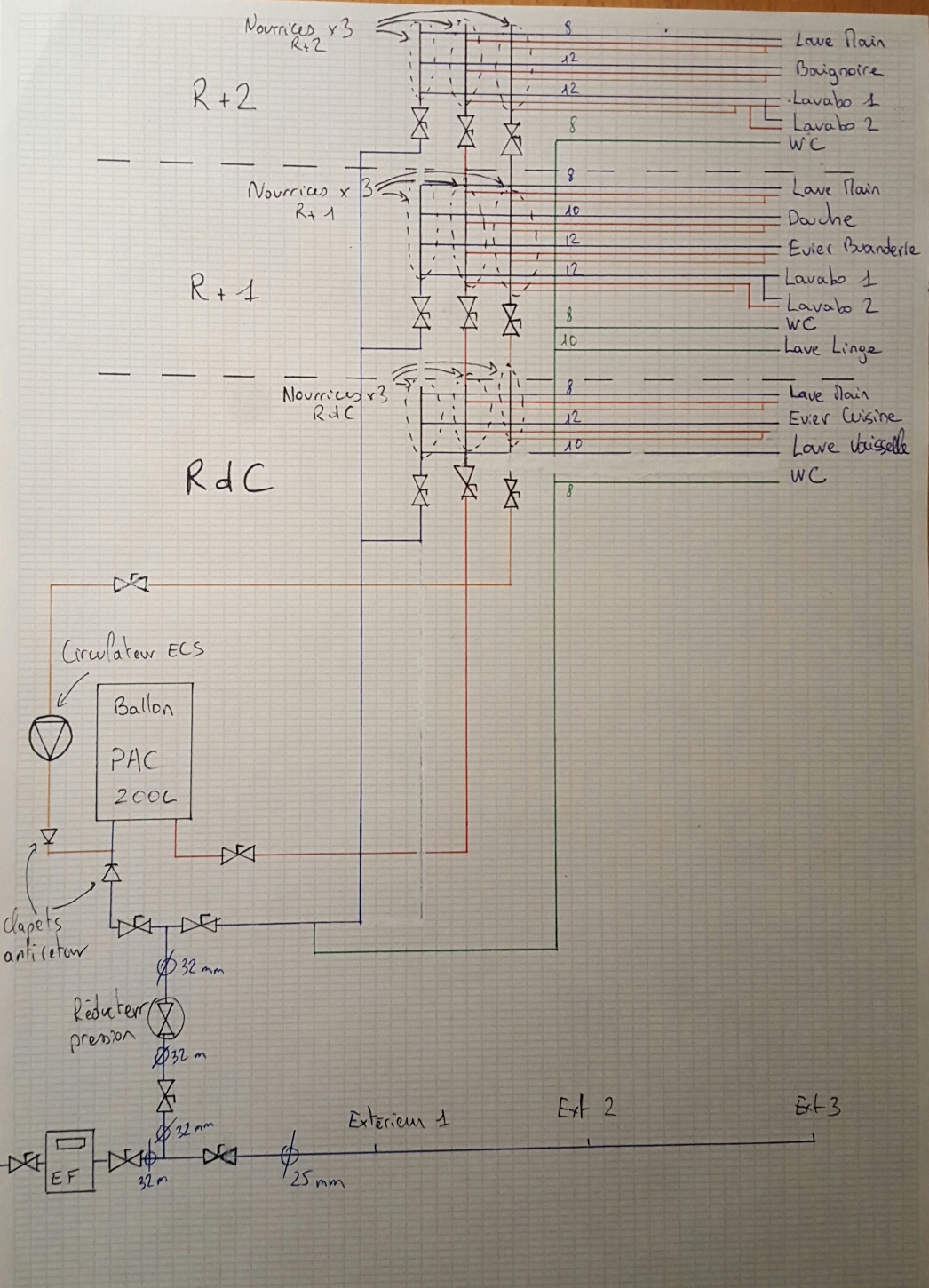

Schéma_Plomberie_v2.jpg, 845.01 kb, 991 x 1360
Schéma_Plomberie_v2.jpg 845.01 kb, 263 téléchargements depuis. 24-02-2016

Citer Message 3

4 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Réhabilitation d'une vieille maison

Bonjour.
Tel que dessine vous des nourrices en serie. Je vous conseille plutot des nourrices en parallele avec des tés sur les colones.
Le bouclage est tout a fait compatible avec l'eau chaude accumulée.
Le ciculateur peut etre choisi en fonction de l'installation. Longueur de la boucle et pertes de charge. Il y a un article sur le blog avec des abaques. Le secret consiste a ne pas depasser une vitesse de circulation de 50cm/seconde. La majorité des petits circulateurs sanitaires font parfaitement l'affaire.
Le clapet anti-retour sur l'eau froide n'est pas necessaire vu que le groupe de sécurité posé en amont fait déjà cette fonction. Utilisez des clapets a batant au lieu de clapets a ressort
Manque une vanne avant le circulateur sanitairea l'opposé du clapet

Pour la regulation. Il est possible d'utiliser une horloge ou alors une minuterie avec les interrupteurs placés a votre convenance.

Le diametre peut etre du 10/12.
Comptez 50 litres d'eau par jour et par personne et prenez le balon en conséquence.

Le multichouche est de nous jours le candidat idéale au remplacement du cuivre. Il est parfait pour une installation combiné entre encastré et apparent.

Le limiteur est concu pour limiter la temperature de sortie. Il genere des economies d'eau. Vous pouvez utiliser un flexible en sortie de ballon ainsi que du multicouche. C'est le per qui est interdit directement sur le ballon.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 4

5 Réponse de Yonane

  • Yonane
  • Apprentis
  • Déconnecté
  • Inscrit : 06-01-2016
  • Messages : 7

Re : Réhabilitation d'une vieille maison

Bonsoir Niel,

Merci pour vos réponses. Voici mon schéma mis à jour.
D'après vous quel diamètre dois-je utiliser pour les colonnes?
Concernant la minuterie sur le circuit de bouclage je comprend bien l'intérêt sur les réseaux de salle de bain mais pour la cuisine ou la buanderie je ne peux pas mettre de minuterie. ça ne pose pas de soucis de mettre le circuit de bouclage uniquement sur les salle de bain?
Concernant le circuit de bouclage vous me conseillez du 10/12, mais je n'en trouve pas en multicouche. Que me conseillez-vous, prendre plus gros ou le faire en PER normal?

Sujets pièces jointes

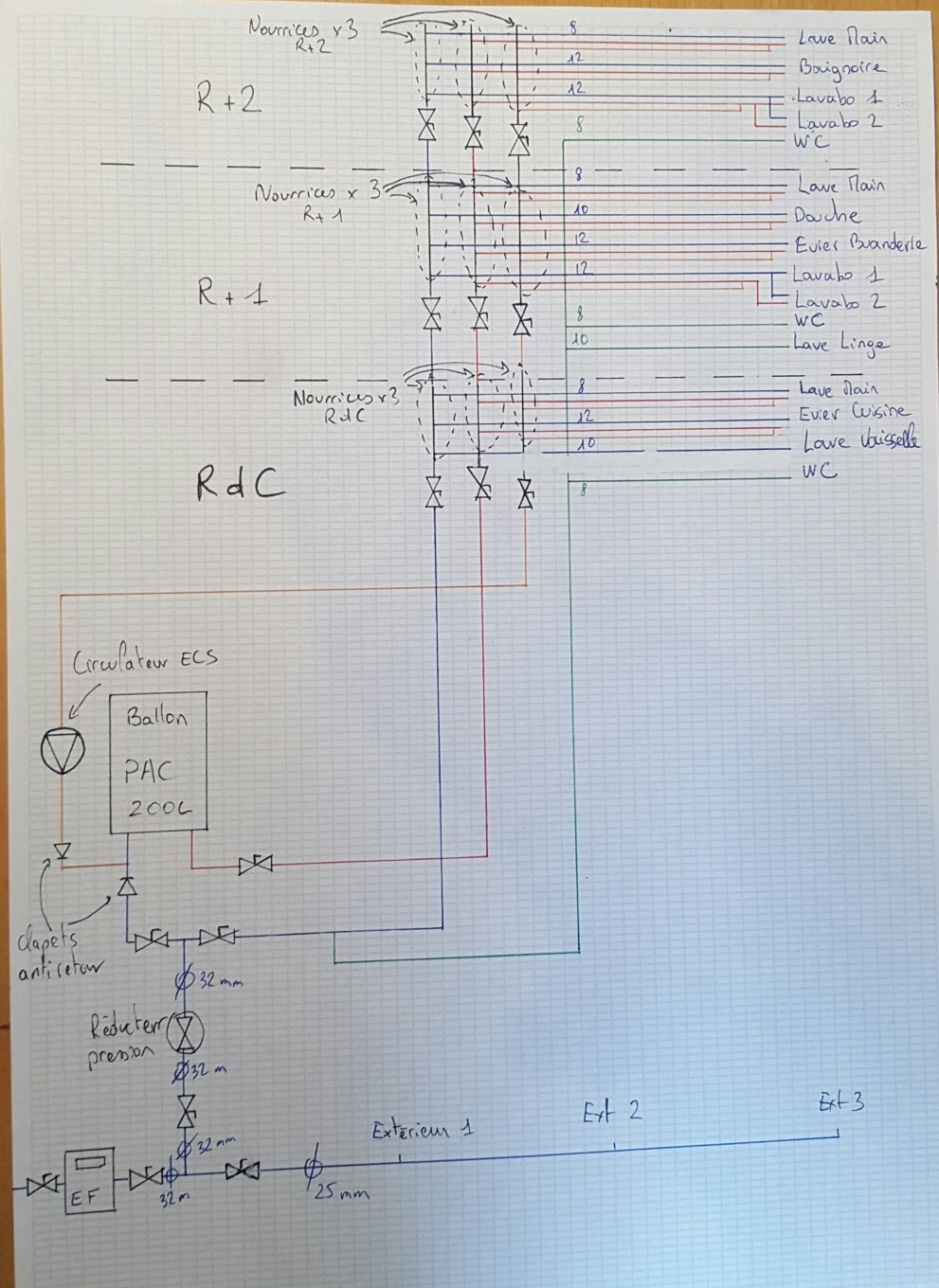

Schéma_Plomberie_v3.jpg, 945.32 kb, 1046 x 1450
Schéma_Plomberie_v3.jpg 945.32 kb, 228 téléchargements depuis. 28-02-2016
