Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

en fait, les 3 cables partant en haut à droite de la photo sont connectés à un commutateur hiver/été qui a été rajouté...
donc rien à voir.
Quand je mets ce commutateur en position hiver ou été , celà ne change rien au problème...

12

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

Je me permets d'intervenir, j'avoue que je n’ai pas lu toute la discussion, mais quand je vois les images ça m'a rappelle d'avoir vu quelque chose de semblable j'ai donc cherché "Geminox" et je suis tombé sur plusieurs sujets particulièrement celui ci qui concerne un autre modèle de chaudière mais avec des images semblables: regardez donc ici https://plombiers-reunis.com/topic1196- … -1998.html

De mémoire je crois que nous avons traité plusieurs sujets concernant les thermostats

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

13

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

bonjour

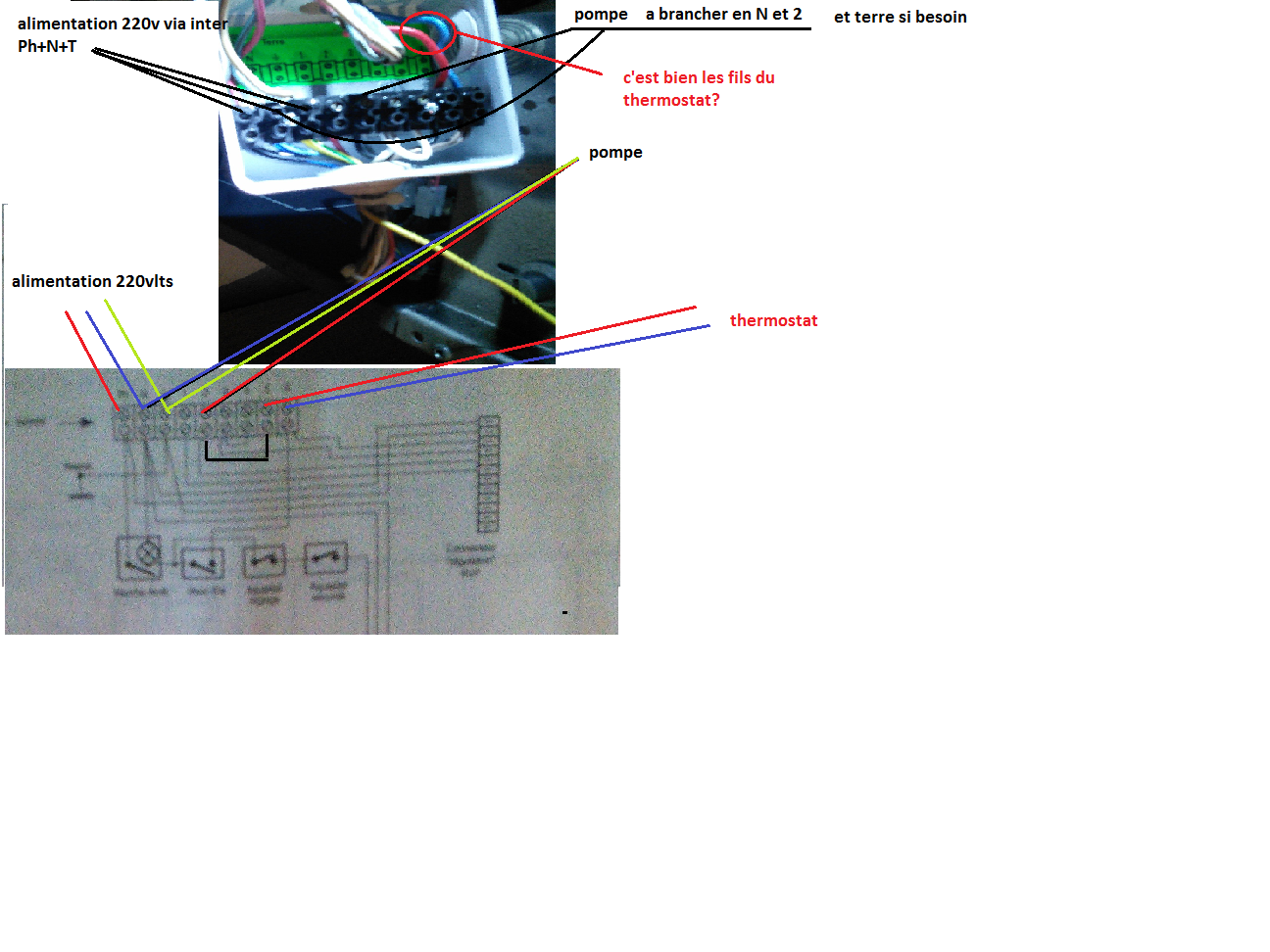

je pense qu'on se comprend mal, pour moi sur la borne 2, il n'y a rien de branché actuellement, et c'est là qu'il faut venir brancher  la pompe et aussi sur le neutre

ci dessous photos

Sujets pièces jointes

raccord elec th geminox.png, 643.26 kb, 1296 x 972
raccord elec th geminox.png 643.26 kb, 372 téléchargements depuis. 19-12-2015

JR

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

merci à vous & désolé pour mon incompétence dans ce domaine mais c'est la 1ere chaudière à fioul que je croise
@Niel, j'avais vu cette discussion mais le bornier allait jusqu'à 8, alors que le mien s'arrête à 6 : doonc j'ai préféré faite un nouveau fil
@JR, oui ce sont bien les fils du thermostat

Je cherchais la pompe dans la chaudière alors qu'elle se trouve à côté...
Pour info, la pompe est une Wilo.
Une arrivée électrique arrive sur 2 commutateurs qui ont été rajoutés :
le 1 pour marche/arrêt
le 2 pour position été/hiver.

De ces commutateurs partent :
- 3 cables qui viennent sur le bornier (ce sont les 3 cables en haut à droite d'une photo du bornier (Ph,N,T))
- 3 cables vers la pompe

Si j'ai bien compris, je dois maintenant , sur la pompe, mettre 3 cables pour alimenter le bornier, comme décrit par JR un peu plus haut et ne toucher à rien d'autre

D'avance merci pour vos réponses & le temps passé & la patience aussi...
Cdt
Gilles


15

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

le commutateur été/hiver ne servira plus, puisque la pompe sera alimentée par le bornier ( et non la pompe qui alimente le bornier) de la chaudière comme décrit sur la photo, c'est le thermostat qui servira de coupure pour été/ hiver.

si vous voulez conserver la fonction du commutateur été/hiver actuel, il faut emmener les fils du thermostat dans ce boitier et le brancher en série sur le fil de phase qui alimente la pompe.
c'est une autre possibilité!

JR

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

OK merci,

je fais les branchements et vous dis !

Cdt
Gilles

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

Bon, j'ai fait tout comme ce qui a été dit, mais çà ne fonctionne pas.
La chaudière tourne mais n'est pas pilotée par le thermostat (température demandée : 27,5° pour essai)
Vous avez une idée?

dans le post suivant, la personne qui a le même thermostat avait un problème qu'il a résolu lui même
https://plombiers-reunis.com/topic1196- … 98-p4.html
--------------------------------------------------------------------------------
Re : (Résolu) Brancher un thermostat d'ambiance sur GEMINOX TL 35 S de 1998
voila donc j ai trouve le problème le branchement était bon  c 'était le thermostat ambiance un loker a mettre sur off et paf le circulateur se coupe maintenant lors que je baisse ou monte la t° par contre faut que je trouve le bon réglage au circulateur la aujourd' hui je l ai mis a 5 ça l'air d' être bien enfin ça m a coûter le tout que 70€ super Economie reste  qu'a trouver et étudier les programmes du thermostat ambiance. merci a vous tous
--------------------------------------------------------------------------------
Je suis peut-être dans le même cas de figure...

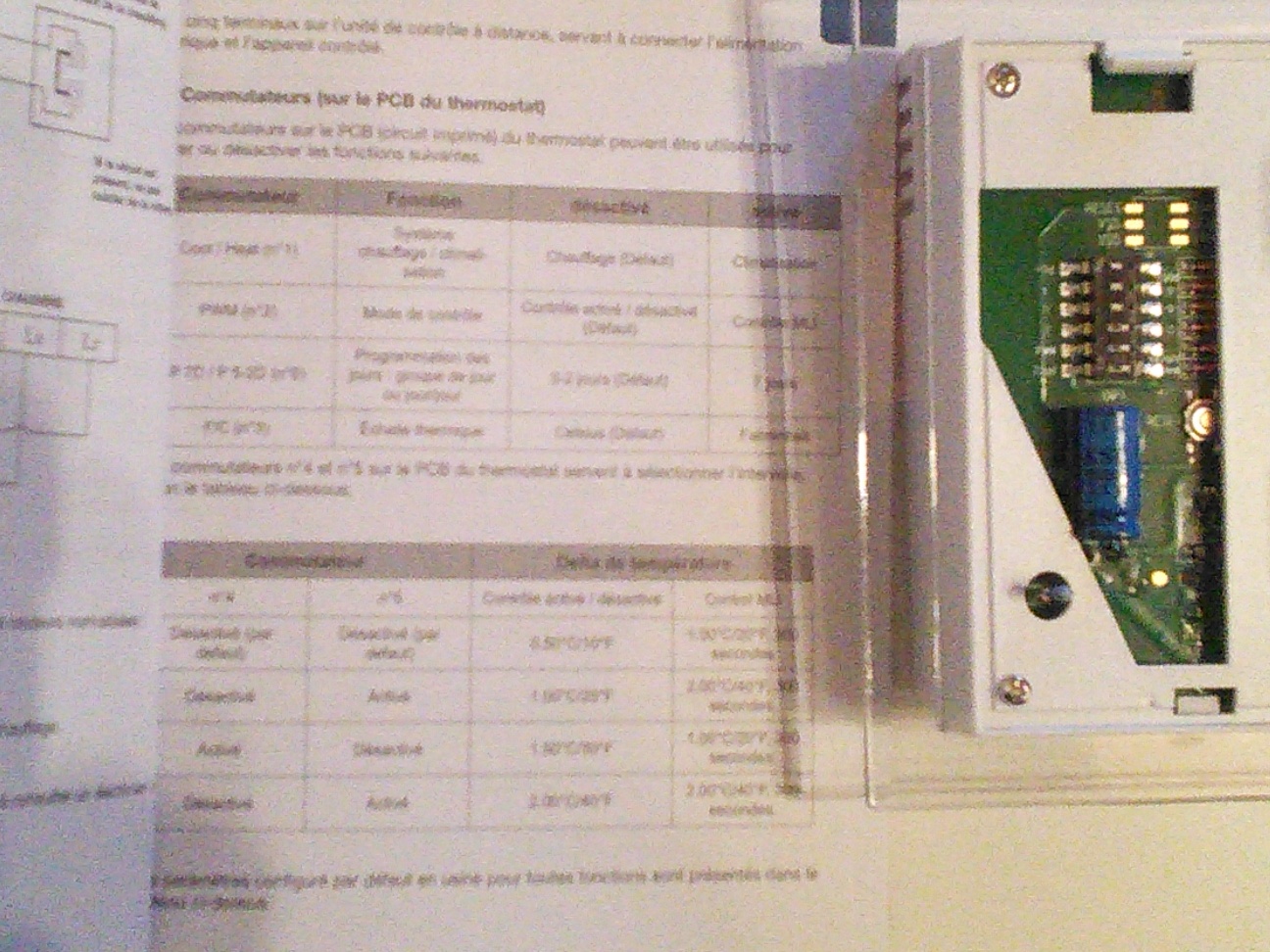

voici la position des commutateurs : (pour moi, positionné à droite = OFF)
Le 1 : sur Heat (à droite)
Le 2 :  PWM : OFF
Le 3 : OFF ( = Celsius)
Le 4 : ON
Le 5 : ON
Le 6 : Programmation des jours ON

J'ajoute le PDF de la notice si cà peut être utile...

Encore merci

Sujets pièces jointes

IMG_20151220_172907.jpg, 447.03 kb, 1296 x 972
IMG_20151220_172907.jpg 447.03 kb, 278 téléchargements depuis. 20-12-2015

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

impossible de joindre un PDF sad

19

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

c'est normale que la chaudière tourne si le thermostat est réglé à 27.5° et en plus le thermostat commande la pompe, pas la chaudière.
regardez quelle est la température de la pièce où est placé le thermostat, réglez le un peu en dessous de cette température et regardez si la pompe fonctionne.
si elle ne fonctionne pas, alors montez le réglage du thermostat au dessus de la température de la pièce et regardez si la pompe fonctionne, si c'est le cas , alors tout est ok!

JR

Re : Installation thermostat d'ambiance sur chaudière FX20S de Geminox

Je me suis mal exprimé.
La chaudière tourne pour arriver à 55 degres pour l'eau. Je suis à 19.5 dans la pièce principale
Je ferais l essai que vous me proposez demain,  mais pour moi, le problème est autre.

Merci
Cdt
