Sujet : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

bonjour,je suis un bricoleur mais je ne c'est pas faire une installation de professionnel de chauffage et de distribution d'eau.
C'est pour cela que je suis sur ce site afin que vous m'aidiez a faire mon projet et surtout me proposer un schéma ou un plan détail pour que je puisse bien comprendre .  j'ai déjà pas mal appris depuis que je consulte se forum
il est super pour les débutant comme moi.  voici le plan de ma maison :
la maison fait 140 mettre carré ,sur 1 étage . au rdc :  garage/ 22 M*    salon/ 23M*    chambre/ 18M*   cuisine/ 17M*     1 sdb/7M*
2  WC.
1°er étage :      3 chambre /12M*          sdb /6M*          WC         chambre/16M*         salon/23M*
il y a au rdc : 4 radiateur,1 lavabo simple ,1 lavabo double vasque , 1 douche , 1 baignoire ,2 wc, lave linge, lave vaisselle , jardin
il y a au 1°étage : 6 radiateur , 1 lavabo double vasque,1 douche , 1 baignoire , wc
j'ai pensai a  une chaudière a basse température  et une installation encastré au sol , avec du per , installation en pieuvre.
Quel type de chaudière est parfait pour ce type de maison ?
Quel type de tuyauterie PER ou MULTICOUCHE ?
Ou installer ma chaudière ?

j'attend vos conseil ou question et n’hésiter pas à mètre les anti retour d'eau,anti calcaire,robinet de fermeture , ect......

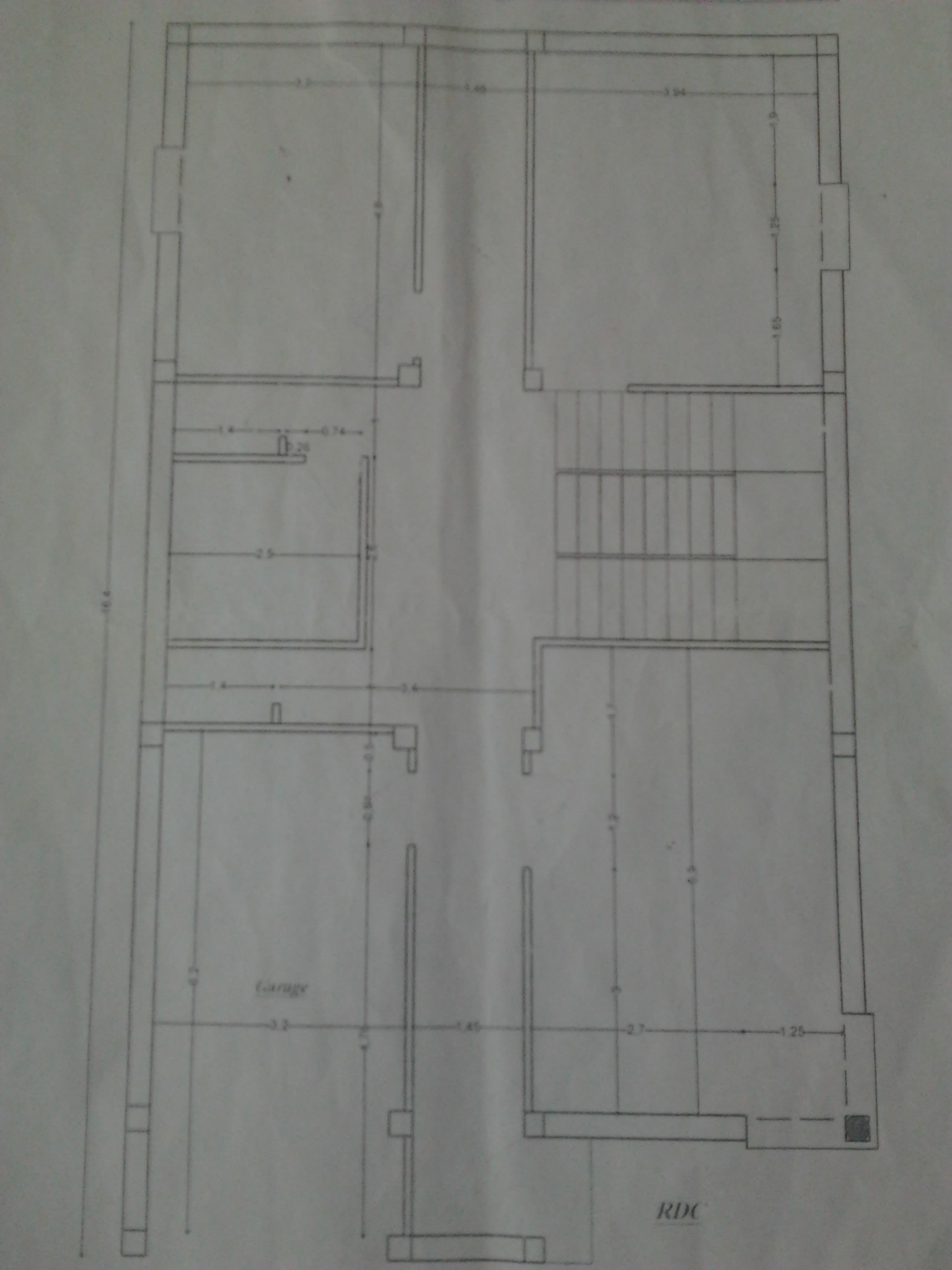

voici un plan qui va  peut -être vous  aider a me conseillé .
Je vous remercie d 'avance  à très  biento

Sujets pièces jointes

Photo0573.jpg, 541.31 kb, 1536 x 2048
Photo0573.jpg 541.31 kb, 329 téléchargements depuis. 23-10-2015

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

Bonjour.

Je crois que vous en demandez un peut trop.

Il y a des centaines de schémas exemple dans presque toutes les rubriques du site, il on tous été corrigés avec les texte dans les discussions.

Prenez un peut de temps, et faites un dessin a main levé et postez-le, on vous dira ce qui va ou ce qui ne vas pas.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de faci

  • faci
  • Débutant
  • Déconnecté
  • Inscrit : 22-10-2015
  • Messages : 11

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

Bonsoir , je vais prendre les exemples de schéma et voir ce que je peut faire.
je suis débutant soyer patient avec moi , c vrai c’était un peu trop demandé
à très bento avec mon schéma de débutant
merci beaucoup  d'avoir répondu

Citer Message 3

4 Réponse de faci

  • faci
  • Débutant
  • Déconnecté
  • Inscrit : 22-10-2015
  • Messages : 11

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

bonjour j'ai fait un schéma
pouvez -vous me donner votre avis svp merci

une chaudière mixte convient elle pour une maison de 140 m°² ?
une chaudière mixte ou une chaudière +cumulus ,quel est le bon choix ?
peut-on relier  machine a laver + lave vaisselle sur une seul sortie de nourrice sans perte de débit d'eau ?
même chose pour les  2 wc du rdc ?

INFO : superficie de 140 m°² ,1 douche + baignoire au rdc   et à l’étage

désole pour toute ces question  ,je vous remercie d'avance
soyer patient avec moi ,merciiii a très biento

Citer Message 4

5 Réponse de faci

  • faci
  • Débutant
  • Déconnecté
  • Inscrit : 22-10-2015
  • Messages : 11

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

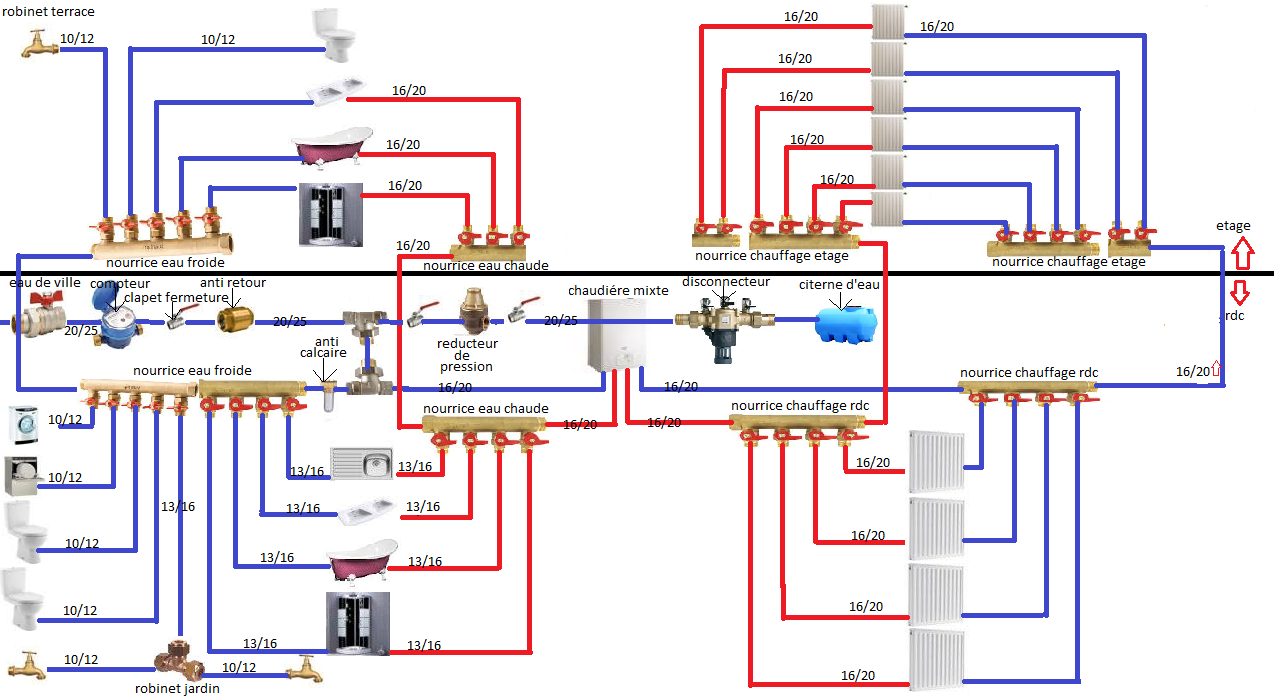

voici le schéma

Sujets pièces jointes

nouveau schéma faci terminè ..........png, 312 kb, 1274 x 696
nouveau schéma faci terminè ..........png 312 kb, 1211 téléchargements depuis. 25-10-2015

Citer Message 5

6 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

bonjour

il y a un point qui me chagrine, c'est l'alimentation totale d'eau potable  éventuelle depuis une citerne sans aucune filtration bactériologique, généralement on ne fait que l'arrosage et éventuellement le wc et machine à laver.
-le disconnecteur est fait pour protéger le circuit d'eau potable, individuel et général des éventuelles contaminations, donc où il est placé, il sert à rien.
-les diamètres d'alimentation des points de puisages peuvent être augmentés
- augmenter en 20/26 l'alimentation des nourrices de chauffage et diminuer l'alimentation individuelle de chaque radiateur

JR

Citer Message 6

7 Réponse de faci

  • faci
  • Débutant
  • Déconnecté
  • Inscrit : 22-10-2015
  • Messages : 11

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

bonsoir ,merci pour votre réponse , l’arrivé d'eau potable se fait par la distribution d'eau de ville a gauche du schéma .
et pour le disconnecteur il se place ou ?

je vais changer la dimension  en 20/26 jusqu'au  nourrice et réduire en 13/16 pour les radiateurs
merci beaucoup pour votre correction
avez-vous d'autre conseil a me donner
merci à très biento

Citer Message 7

8 Réponse de 45Jose

  • 45Jose
  • Maître Plombier
  • Déconnecté
  • Inscrit : 08-09-2014
  • Messages : 2 898

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

bonjour

je pensais que la citerne servait à récupérer les eaux de pluie et aussi en alimentation d'eau, alors à quoi elle sert?

JR

Citer Message 8

9 Réponse de faci

  • faci
  • Débutant
  • Déconnecté
  • Inscrit : 22-10-2015
  • Messages : 11

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

bonjour , je me suis trompé sur le schéma je doit la relier avec la dernière nourrice qui est réservé pour la machine a laver,lave vaisselle , wc,  jardin . je voulais utiliser cette citerne d'eau quand il y a des coupure d'eau, car en Algérie c'est souvent la cas.

ou doit être installer le disconnecteur pour une protection total de l'eau potable ?
sans la citerne , le schéma est correct ou pas

je suis débutant et je souhaite faire l'installation moi même ,j'ai jusque au mois de juillet pour apprendre
un bricoleur pourra t 'il faire une installation complète  ou vaut mieux contacté un plombier

merci beaucoup pour vos réponse

Citer Message 9

10 Réponse de Dani

  • Dani
  • Dani
  • Chef du clan
  • Déconnecté
  • De : Pas loin de Paris
  • Inscrit : 10-02-2008
  • Messages : 1 014

Re : pouvez- vous me proposer un plan ou schéma merciiiiiiiiiiiiiiiiiiiiii

Bonjour.

Il faut alimenter le lave vaisselle a partir d'une autre nourrice d'eau potable.

Ensuite vous alimentez le nourrice avec le lave linge et les toilettes et robinet extérieurs depuis la citerne avec un surpresseur.

Le réglementation exige une dis-connexion de l’alimentation de la citerne "par lame d'air", le disconnecteur actuel n'est pas conforme.
