Sujet : Passer de mono à tri sur un chauffe eau avec module ACI

Bonjour,
Je voudrai passer un chauffe-eau Atlantic 96VMRS200TC de mono à tri-phasé.
Par contre il y a un module ACI alimenté donc en 220V.
Si je passe en tri, je n'ai plus que du 380V ( 3 phase + terre). Je me demande si ce module pouvait accepter aussi bien du 220 ou 380V.

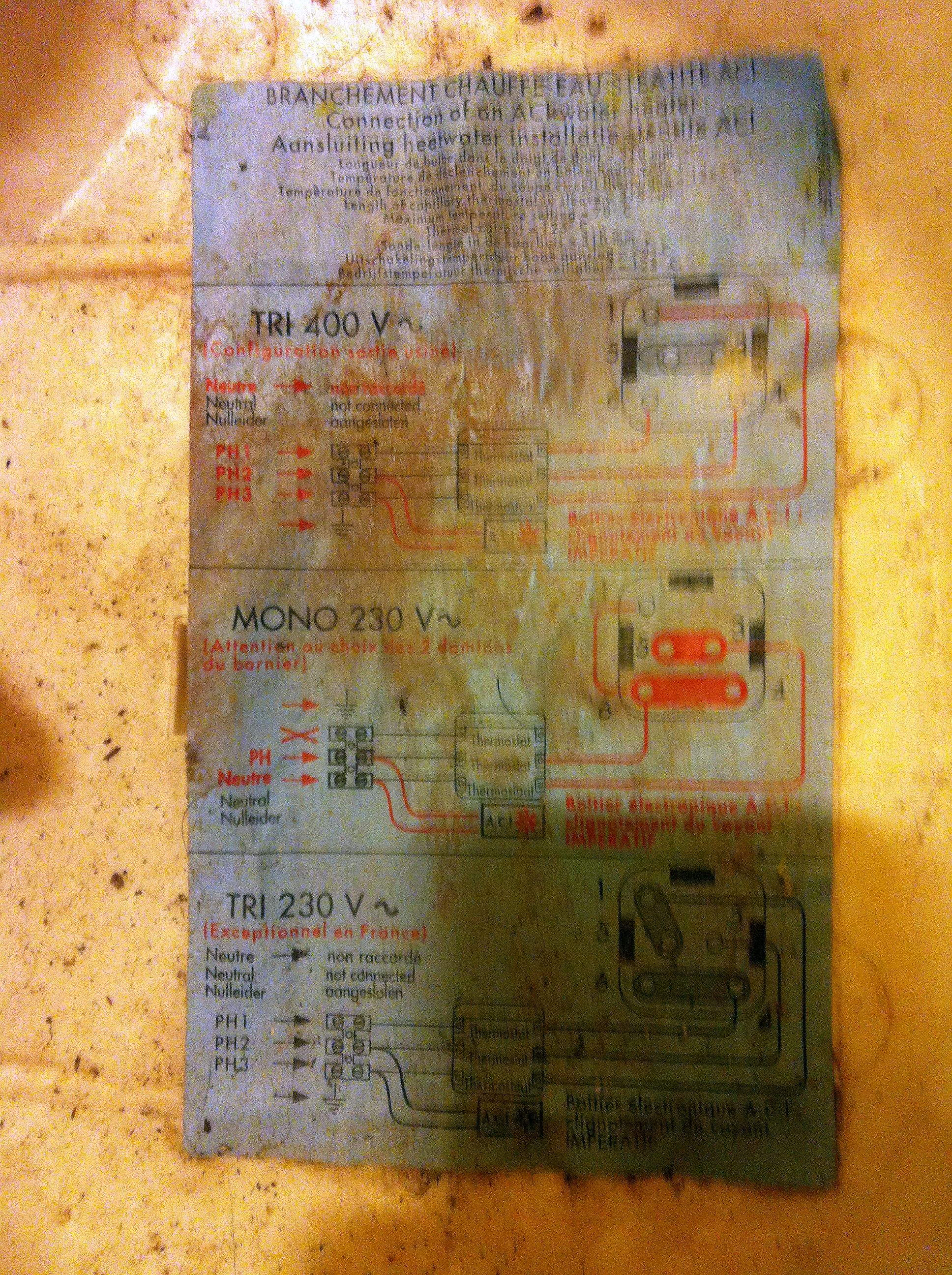

Rien n'est indiqué dans le schéma du capot. On voit le module dans les 2 cas mais pas d'indication particulière.
J'ai recherché cette pièce sur internet pour me faire une idée ou pour acheter s'il le fallait mais je n'ai rien trouvé.
Bien sur je peux aussi certainement amener un ligne 220V pour alimenter ce module si nécessaire.
Quelqu'un connaît-il se matériel?
Merci
Cordialement

Sujets pièces jointes

photo 2.jpg 1.61 mb, 444 téléchargements depuis. 26-10-2013

Citer Message 1

27-10-2013 11:16:58

PUB

2 Réponse de X-Niel 27-10-2013 11:16:58

X-Niel
Maître Plombier
Déconnecté

Inscrit : 25-01-2013
Messages : 3 613

Re : Passer de mono à tri sur un chauffe eau avec module ACI

Le schéma en troisième position semble correspondre pour la France comme indiqué et pourrait donc fonctionner donc a priori vous n'avez pas besoin d'acheter que ce soit, mais je n’ai jamais transformé de ballons électriques, le mieux c'est d'attendre que Miele passe par la car il est très fort la dessus.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de miele 27-10-2013 21:58:40

miele
Echelon I
Déconnecté

Inscrit : 06-07-2012
Messages : 18

Re : Passer de mono à tri sur un chauffe eau avec module ACI

bonjour et merci pour les compliments.

je pense pas que ce module ACI supporte le 380v ,il te faut lui ramener le neutre comme tu le pensais, puis avec une phase fera du 220v.
ou changer pour un module prévu pour 380v , mais demande le prix avant de le commander !...

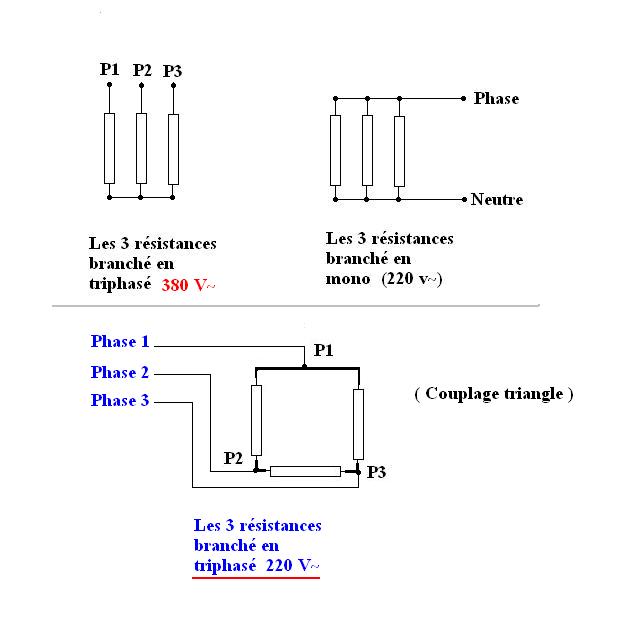

Si tu passe en tri 380 , n'oublie pas de modiffier le couplage comme le schéma du haut (tri 400v)

Niel _ le schéma en troisième position c'est pour du tri 220v, pas 380v, cette tension est peut présente en France

Sujets pièces jointes

chauffe-eau.JPG 30.66 kb, 492 téléchargements depuis. 27-10-2013
