Sujet : evacuation toilette douche et vasque

bonjour a tous

voila j aurais besoin de conseil pour les évacuation de ma salle de bain

sachant que j ai un tube pvc de 100 mm qui arrive dans cette salle de bain qui sort du sol de 15 cm

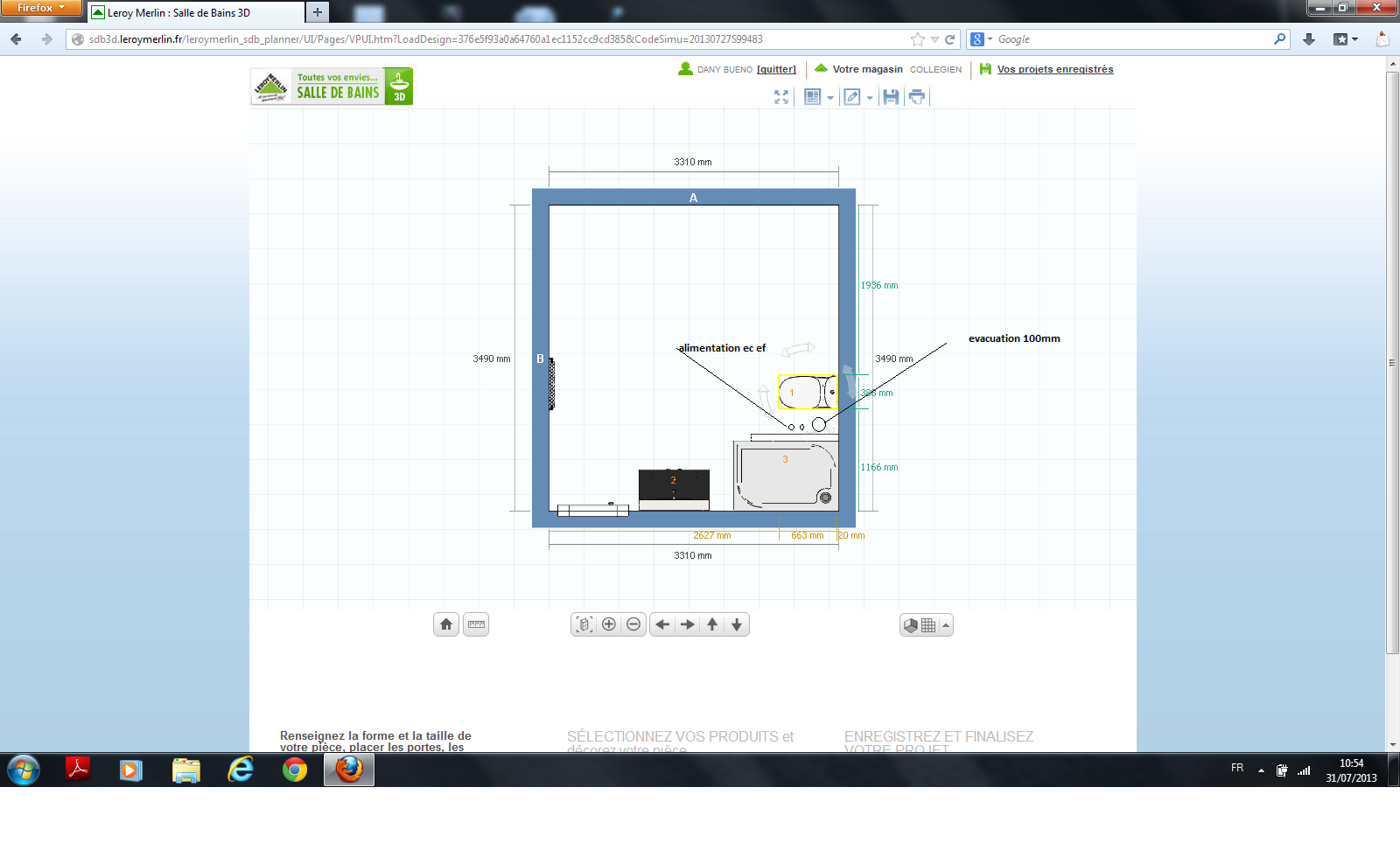

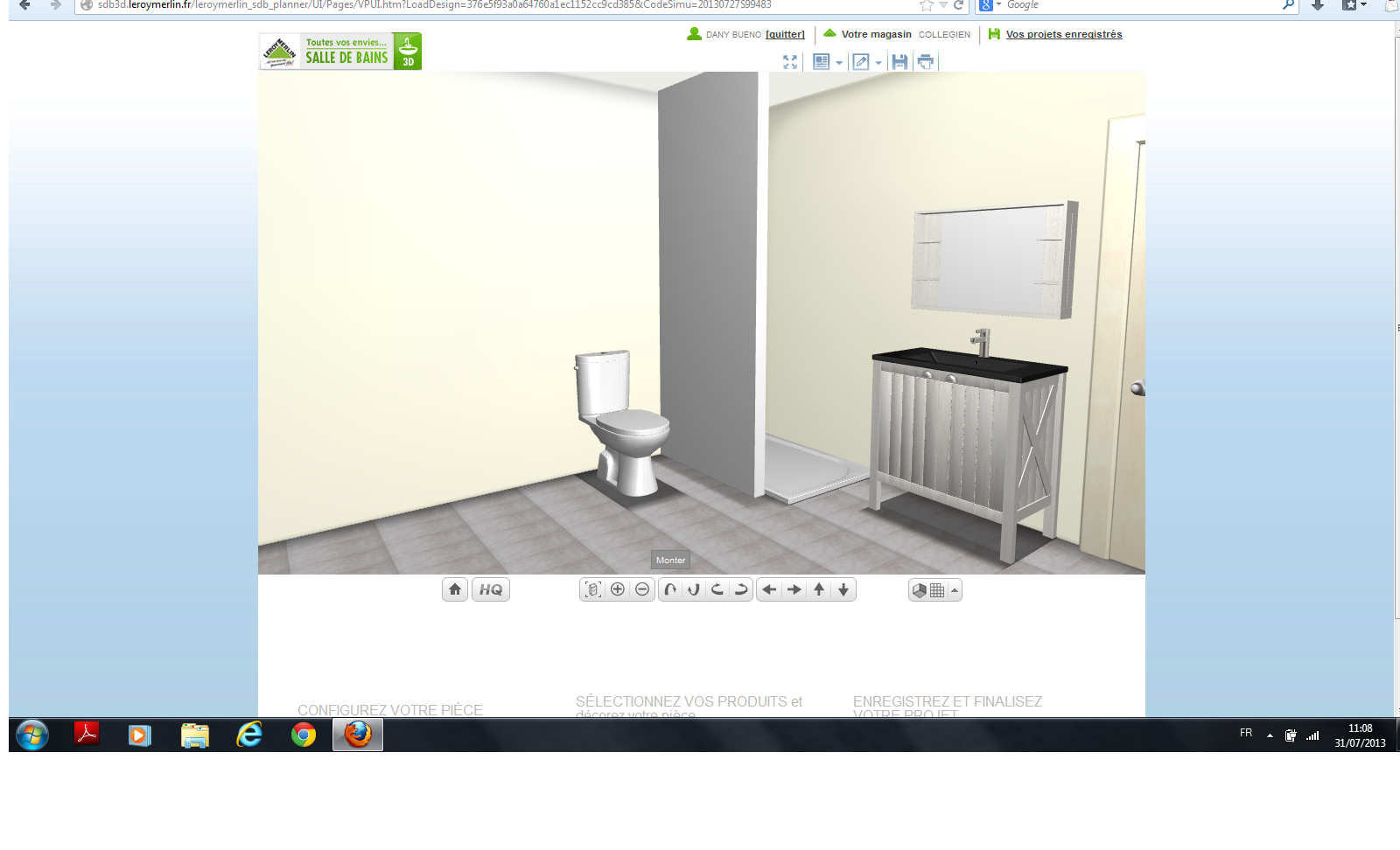

je met des photos de cet future salle de bain
il y a juste une petite modif le wc vas au dessus du tube de 100mm

contre la cloison de séparation entre douche et wc

je compte raccorder mon tube pvc pour mon vasque en 32 mm et 1 tube de 40mm pour la douche brancher sur un tampon sur un té
que je vais brancher a l horizontal de ma sortie de sol
mais je me demande si cela ne risque pas trop de m obliger a trop surelevé ma douche sachant que j ai 13 cm du sol possible pour mon bac a douche
qu en pensez vous ???

Sujets pièces jointes

3d.png, 514.78 kb, 1600 x 972
3d.png 514.78 kb, 483 téléchargements depuis. 21-10-2013

Sans titre.png, 196.62 kb, 1600 x 972
Sans titre.png 196.62 kb, 432 téléchargements depuis. 21-10-2013

Citer Message 1

  • PUB

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : evacuation toilette douche et vasque

Il faut utiliser une culotte d'un angle minimum 67° , n'utilisez pas de culotte a 90° sous risque de voir remonter les chasse d'eau vers la douche.

Ensuite vous pouvez utiliser du Ø40 pour la douche et du Ø32 pour le lavabo.

je ne comprends pas quand vous dites "il y a juste une petite modif le wc vas au dessus du tube de 100mm"

Voulez vous dire que le wc est de type sortie verticale caché et que le raccordement de la douche va se trouver sous la cuvette? Veillez éclairer ma lanterne!

Si la chute de eaux vannes est verticale sur au moins un étage il faudrait la ventiler au moins avec un clapet aérateur.

enfin, les 13 cm de limite risquent d’être insuffisants pour ces raccordements a moins de piocher au sol afin de baisser la culotte au maximum, si vous aviez la possibilité d'évacuer par l’étage inférieur ce serait top..

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 2

3 Réponse de homer77 Dernière modification par homer77 (22-10-2013 15:01:21)

  • Inscrit : 21-10-2013
  • Messages : 7

Re : evacuation toilette douche et vasque

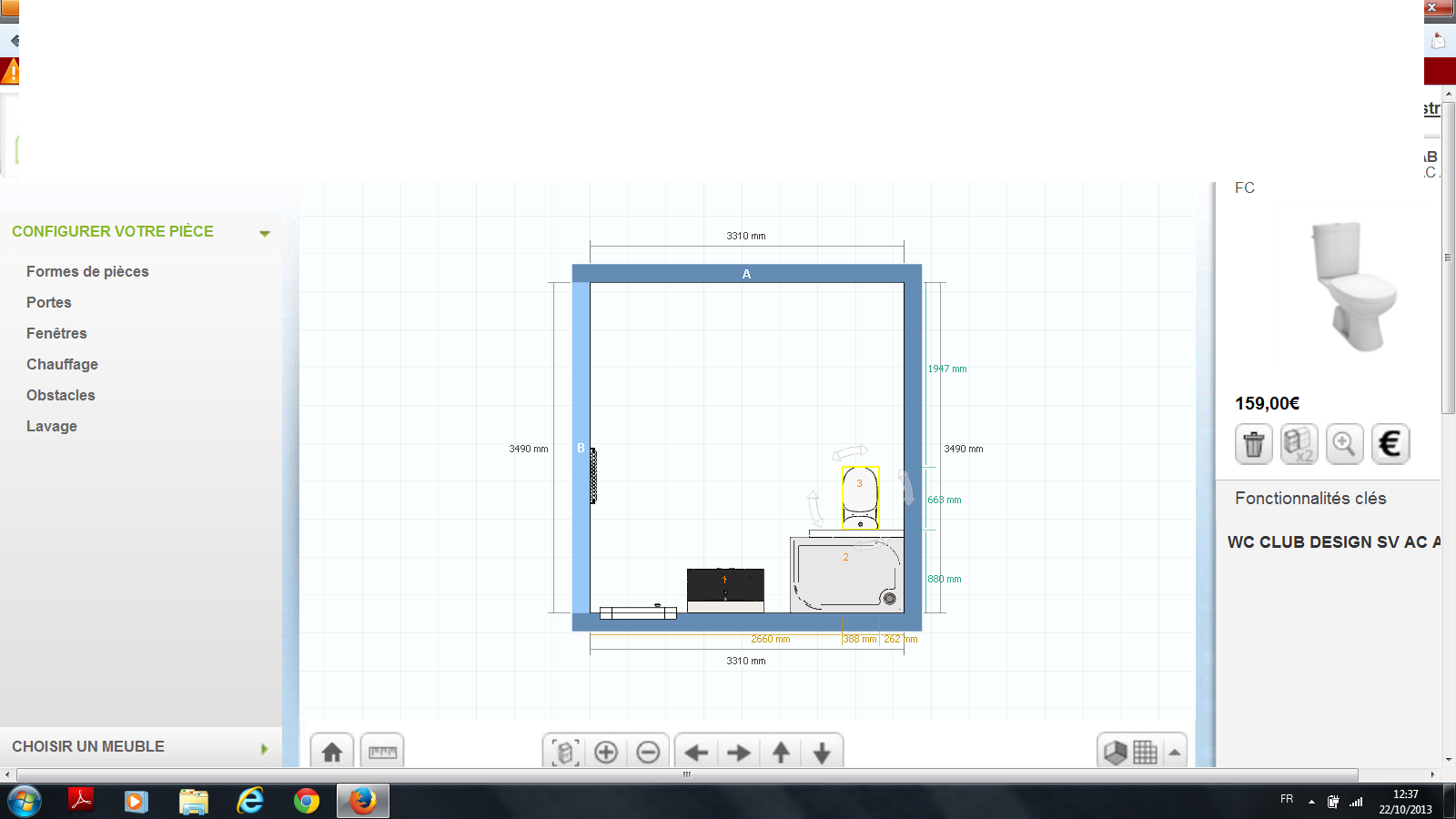

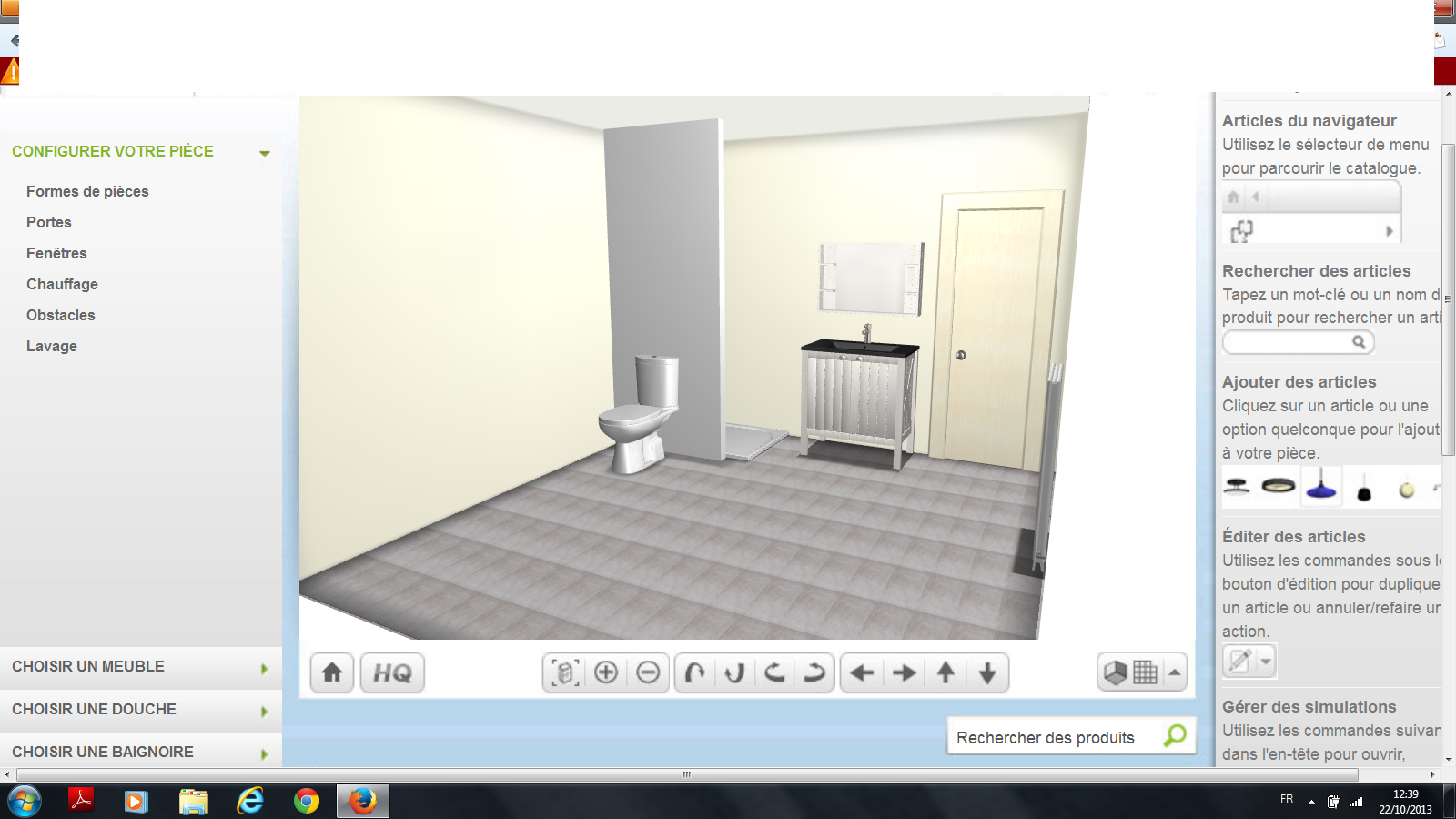

j'ai refait mon plan ca seras plus parlant
ce qui fais qu effectivement le raccordement ce feras en dessous de la cuvette
toutes les idées son les bienvenue
malheureusement je ne pourrais pas evacuer pas le dessous car au rdc j ai mon plafond 50cm de vide pour arriver a mon  plancher bois
et je n aurais pas les bras assez long pour me brancher sur ma descente
et je pense mettre 2 clapets anti retour sur tuyau douche et vasque

Sujets pièces jointes

1.png, 192.56 kb, 1600 x 900
1.png 192.56 kb, 385 téléchargements depuis. 22-10-2013

2.png, 672.72 kb, 1600 x 900
2.png 672.72 kb, 401 téléchargements depuis. 22-10-2013

Citer Message 3

  • De : Sur la planete
  • Inscrit : 14-09-2008
  • Messages : 2 178

Re : evacuation toilette douche et vasque

salut.

Je déconseille les clapets anti-retour sauf en  dernier recours, je persiste a dire que l'évacuation par le dessous serait la meilleure solution.
Les clapets anti-retour posent quelques problemes lors qu'il y a des cheveux .

La connaissance devient universelle lorsqu'on la partage...........
Consultez la FAQ - Suivez nous sur facebook - Faites un lienvers ce forum ou vers votre sujet... - Comment poster des images

de Alleauplombier le site Web

Citer Message 4

5 Réponse de homer77 Dernière modification par homer77 (23-10-2013 11:41:47)

  • Inscrit : 21-10-2013
  • Messages : 7

Re : evacuation toilette douche et vasque

ok je comprend pour la culotte
j ai regarde pour me brancher en dessous de mon plancher a moin de perce ou de retire des dalle je ne vois pas comment faire car j ai une poutrelle metal sur le chemin
si je ne peut pas passer par le dessous
je vais mettre une culotte a 67 mais comment je fais pour faire mes autres raccord
pouvez me donner plus d explication desole je suis novice dans le domaine

Citer Message 5

6 Réponse de homer77 Dernière modification par homer77 (23-10-2013 18:05:36)

  • Inscrit : 21-10-2013
  • Messages : 7

Re : evacuation toilette douche et vasque

ce matin je suis allé dans mon magasin de bricolage car je commence mon chantier vendredi
j ai prit une cullotte a 45
des selle de branchement des coudes pour ne pas a avoir a m arrêté en cour
j ai aussi des te a 90 et des tampons réducteur votre aide m es précieuse comment auriez vous procédé
en dehors du fais de passé par le dessous
ne serait il pas mieux de faire 1 seul depart en 50 de diametrepour la vasque et la douche

Citer Message 6

7 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : evacuation toilette douche et vasque

Pour commencer, les selles sont a éviter sans regret.

Puis piocher dans le sol et essayer de poser une culotte a 67°, sur le dessus vous reposez une autre culotte ou té droit de manière a pouvoir brancher le toilette et la ventilation primaire.

Sur la culotte inférieur, utiliser un bouchon réducteur avec une sortie de Ø50, puis une culotte de Ø50 a 45° puis deux réductions, une de 50-40 pour la douche puis une de 50-32 pour le lavabo.

Malheureusement vous serez obligé de sur-élever votre receveur de douche au moins une dizaine de centimètres.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 7

8 Réponse de homer77 Dernière modification par homer77 (23-10-2013 20:52:30)

  • Inscrit : 21-10-2013
  • Messages : 7

Re : evacuation toilette douche et vasque

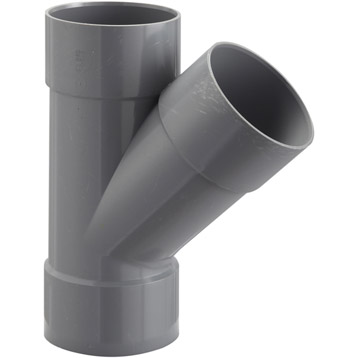

c'est ce genre de culotte ??
aund vous dite piocher il faute que le met en dessous de mon plancher ??

Sujets pièces jointes

culotte-de-branchement-45-a-coller-en-pvc-femelle-femelle-d100.jpg, 11.31 kb, 358 x 358
culotte-de-branchement-45-a-coller-en-pvc-femelle-femelle-d100.jpg 11.31 kb, 368 téléchargements depuis. 23-10-2013

Citer Message 8

9 Réponse de El-Homari Dernière modification par El-Homari (23-10-2013 22:02:55)

  • Inscrit : 14-06-2008
  • Messages : 1 224

Re : evacuation toilette douche et vasque

J'ai une autre idée qui sera certainement une meilleure solution.

Utilisez une culotte chutunic adapté a vos besoins.

http://www.chutunic-nicoll.com/images/img_AAM22.jpg http://www.chutunic-nicoll.com/images/img_RAM11.jpg http://www.chutunic-nicoll.com/images/img_AAM33.jpg Etc...

Ces culottes sont prévue pour ces besoins, elles son deja adaptés a ce les décharges de chasse, ne puissent pas venir gêner l’évacuation des autres appareils.

Citer Message 9

10 Réponse de El-Homari Dernière modification par El-Homari (23-10-2013 22:05:43)

  • Inscrit : 14-06-2008
  • Messages : 1 224

Re : evacuation toilette douche et vasque

homer77 a écrit:

c'est ce genre de culotte ??
aund vous dite piocher il faute que le met en dessous de mon plancher ??

Je pense que c’était l'idée et une éventuelle solution, a condition d’utiliser un angle a 67° et non a 45°, au moins pour le wc ce qui permettrais de gagner en hauteur...

Citer Message 10
