Sujet : Tuyaux de chauffages monotube avec seche serviettes

bonjour,bonsoir

voila mo probleme: je vient enlever mon radiateur a eau,et je voulais mettre un radiateur seche serviette,mais le souci sur mes 2 tuyau arrivé il se rejoint dans 1 avec un system de fermeture avec un cle 6 pans donc je sais pas ou est mon arriver et mon retour ?

2

Re : Tuyaux de chauffages monotube avec seche serviettes

Je pense que vous avez un système mono-tube avec des vannes de type H.

Il faudrait nous poster une image pour que l'on puisse voir quelle type de vannes équipe votre installation.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

3

Re : Tuyaux de chauffages monotube avec seche serviettes

merci d m'avoir répondu je veut bien mais comment on fait ? pour mettre une photo

4

Re : Tuyaux de chauffages monotube avec seche serviettes

https://plombiers-reunis.com/topic226-c … forum.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Tuyaux de chauffages monotube avec seche serviettes

merci bien je savais pas qu'il fallait être connecter

Sujets pièces jointes

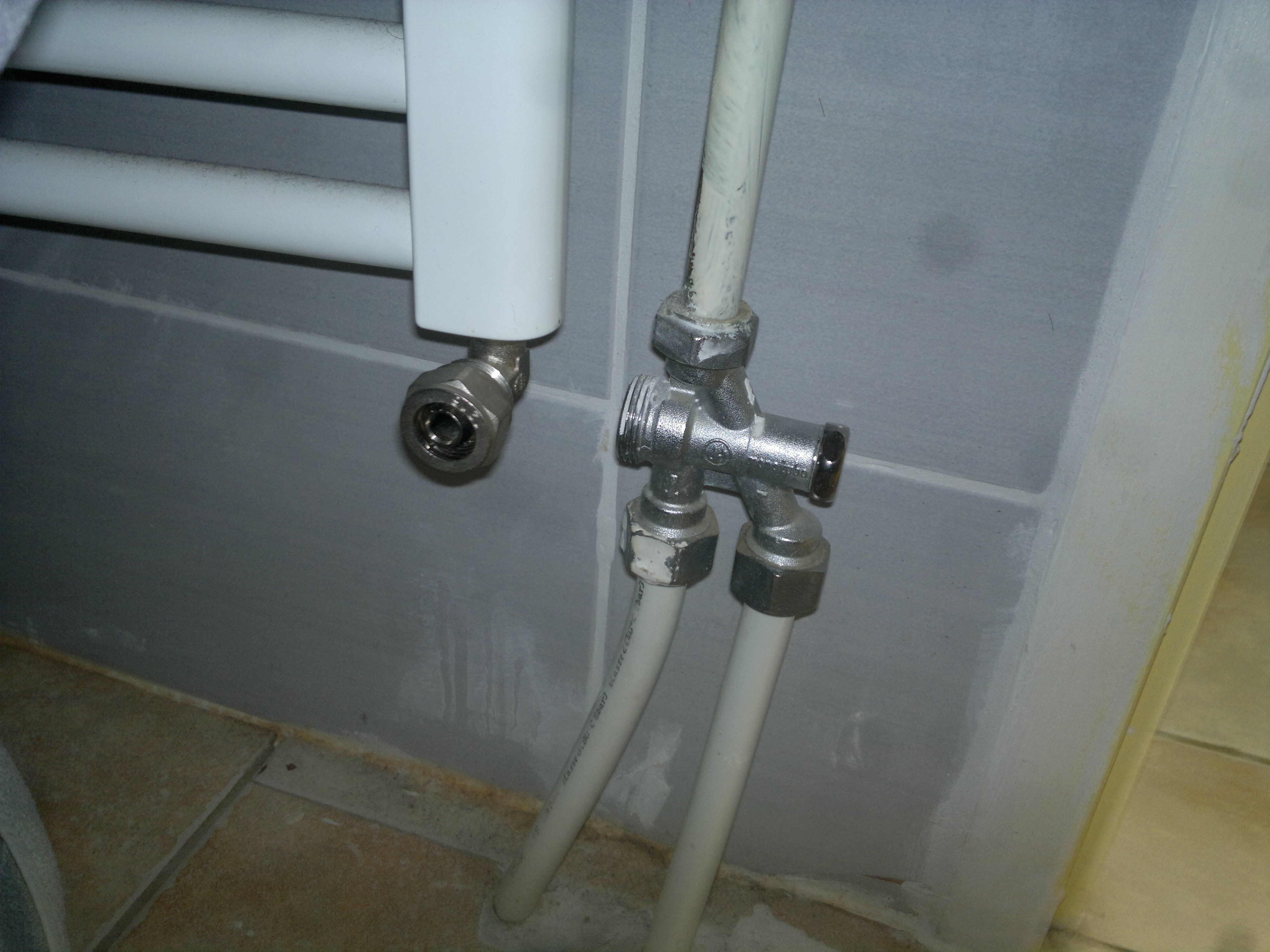

081020131072[1].jpg, 1.45 mb, 4000 x 3000
081020131072[1].jpg 1.45 mb, 574 téléchargements depuis. 09-10-2013

6

Re : Tuyaux de chauffages monotube avec seche serviettes

Dans votre cas l'arrivée est a droite et le retour est a gauche. Il doit y avoir des fleches indiquant le sens de circulation gravés sur la vanne.

Attention: vous devez bipasser les tuyaux au moment ou vous raccorderez.

Jumelez le deux tuyaux ensemble puis après raccordez le radiateur.

Niel ou alleauplombier,  vous feront un schéma si vous ne comprenez pas.

en attendant vous nouvelles.

7

Re : Tuyaux de chauffages monotube avec seche serviettes

en gros je peut pas mettre arriver et le retour tout simple sur mon seche serviette

8

Re : Tuyaux de chauffages monotube avec seche serviettes

Non parce que dans ce cas vous ne pouvez pas fermer le radiateur ni même baisser sa puissance, car l’intégralité du flux passe par le radiateur, si vous le fermez..... Vous fermerez la boucle et donc le chauffage.

Liez les deux tuyaux ensemble avant d'alimenter votre radiateur mais avec un tuyau de plus petite section..

Exemple du montage que vous devez réaliser ici: https://plombiers-reunis.com/topic272-i … otube.html

Voici une discussion qui peut vous intéresser: https://plombiers-reunis.com/topic1937- … daide.html
Un autre cas semblable: https://plombiers-reunis.com/topic1053- … ement.html

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

9

Re : Tuyaux de chauffages monotube avec seche serviettes

et si je gardait le meme system avec tout complet ?? (le truc bizard gris)  et la tete thermostatique ? je fait le même truc que cetait,mais je le fait avec mon radiateur ? et il y a un gros prombleme de connexion inpossible de ce connecter

10

Re : Tuyaux de chauffages monotube avec seche serviettes

Adoptez plutot ce type de montage.

https://plombiers-reunis.com/Host/medias/1322516893-monotube-ouvert.jpg

Sinon vous ne pourrez jamais avoir un fonctionnement optimal avec des méthodes maison.
