Sujet : Raccord m24

Bonjour,
Je ne connais pas bien les raccords.
Je dois raccorder une sortie m24 mâle (selon la doc, je n'ai pas le produit sous les yeux ), thermostat radiateur, sur mon arrivée 1/2 femelle écrou libre. Cela est il compatible ?
Ce m24 correspond à quoi ? Merci

Re : Raccord m24

Bonjour,

Un raccord M24 est un raccord à sertir par serrage pour le chauffage souvent.

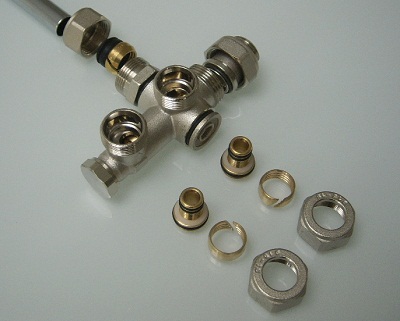

La photo ci-dessous vous montre un exemple. Le M24 correspond à l'écrou libre avec la tétine qui rentre dans le tuyau de cuivre et la bague qui est sur le tuyau de cuivre vient être compressée par le serrage de l'écrou.

Une phot serai utile pour pouvoir vous aidez dans votre problème car je n'ai pas vraiment compris se qui vous bloque.

Sujets pièces jointes

M24.jpg, 74.51 kb, 400 x 321
M24.jpg 74.51 kb, 176 téléchargements depuis. 20-09-2013

Re : Raccord m24

Merci de votre aide....
Le filetage du thermostat est noté m24 x19/" sur la doc
Le thermostat est la :
http://www.theradiatorfactory.com/catal … tchers.pdf
(Page 293 en haut raccord d'équerre pour jaga pro deco )

Mon arrivée murale est une sortie horizontale au bout d'un multicouche avec  un écrou libre.

Mon pb est la jonction de cette écrou libre avec cette sortie fileté, car je dois plâtrer et j'aimerais être sur de la jonction, car je n'ai pas ce thermostat sous les yeux!

Merci

4

Re : Raccord m24

Les raccords que vous allez avoir sur votre robinets thermostatique est filetage de 24 puis le 19 équivaut a la profondeur du filetage..

Ce que vous devez deja savoir est le diamètre du tuyau qui sorts du mur, puis il existe dans les commerce des raccords pour toutes sortes de tuyaux qui se vissent sur la vanne H thermostatique que vous désirez acheter, seulement si la vanne est chromé il y aura une différence de couler et texture du métal, entre la vanne et les écrous.

Si vous regardez dans la même page de votre catalogue vous avez les mêmes raccords pour des tuyaux d'autres matières juste en dessous de celui en cuivre, puis lors de la commande il faut choisir ou préciser les raccords don vous avez besoin selon les tuyaux que vous avez en attente.

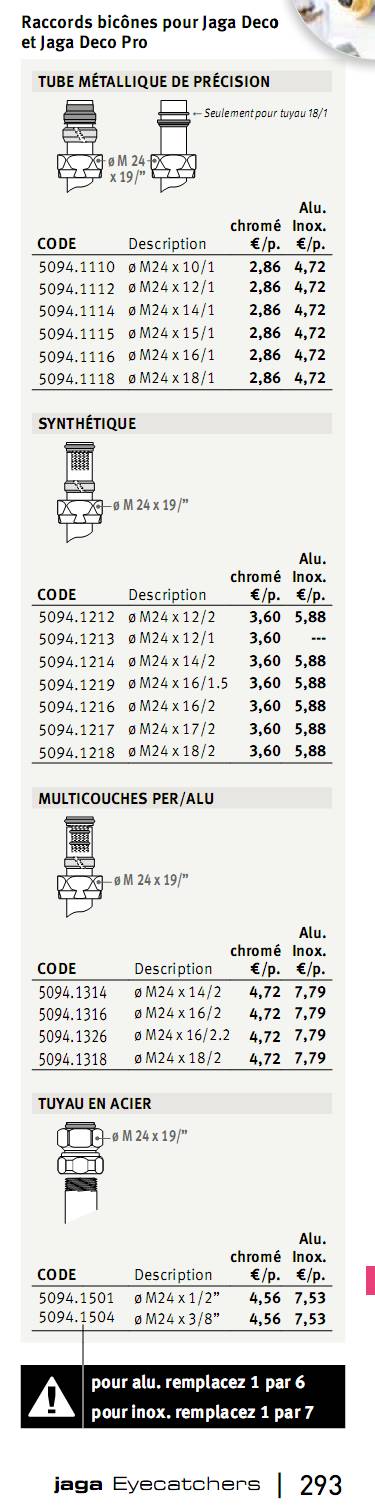

https://www.plombiers-reunis.com/Host/medias_2013/1379703373-raccords-24-19.jpg

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Re : Raccord m24

Ok merci de ton aide!

Mon tuyau mural est un 20/2 multicouche  avec une sortie écrou libre femelle 1/2 ou un filetage mâle 1/2 selon les radiateurs a venir...... donc sans solution "multicouche"de  ce catalogue, il ne me reste que la solution du raccord "acier" m24/ X 1/2     F/F.  .........Avec un mamelon égal 1/2 x 1/2 pour le F

Merci de votre aide ....

Re : Raccord m24

Il vous suffit de remplacer les écrous qui sont actuellement sur vos tuyaux et les remplacer par ces cités plus haut dans l'image a la section multicouche seconde ligne. 24 x 16/2

C'est le raccords qui correspond aux attentes que vous avez, pour plus de précisions essayez de poster une image, car du multicouche de 20 avec un écrou de 1/2 femelle, c'est bizarre je crois même que vous faites erreur quelque part.

Re : Raccord m24

Je n'ai pas de marge pour mettre un autre raccord à la place de celui existant, car si je coupe, je suis à raz du mur, ou il faudrait que je casse et faire un trou....pour récupérer le bout du multicouche et là je serais trop court...!

Pour le 20 / 1/2 , la réponse est là:
http://tout-pour-le-plombier.com/raccor … alsir.html
