1 Sujet de CAYMAN54 Dernière modification par CAYMAN54 (19-09-2013 16:18:32)

  • Inscrit : 19-09-2013
  • Messages : 6

Sujet : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Bonjour,
Nouveau sur ce Forum est bien heureux de l’avoir trouvé car j’ai un petit souci pour connecter un nouveau Thermostat, l’ancien m’ayant fait défaut.
Le souci est que l’ancien était un thermostat à Horloge  et le remplacement ce fait par un Digital.
Je vous expose donc le problème, je me suis rendu dans une grande surface avec le schéma et un vendeur m’a conseillé un HOMEXPERT By HONNEYWELL  THR870 B.
L’ancienne installation comporté 5 Fils, la chaudière est une chaudière au gaz allemande de Marque SCHRAG apparemment  avec deux vitesse dons je ne me servais que de la première et  le Thermostat horloge un RT 6 U, l’un d’entre vous aurez-t-il déjà effectué  cette modification et pourrait éclairer ma lanterne, suivant le schéma est photos suivantes.

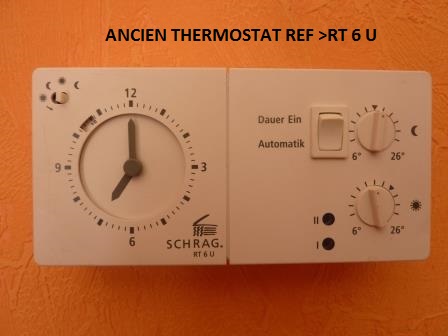

1>    Photo Vue de Face de l’ancien Thermostat

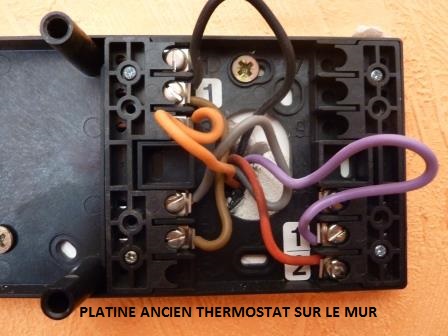

2>    Photo Vue de derrière de l’ancien Thermostat


a.    En haut à droite  3 borniers :     1 > Correspond au 1 de la photo d’arrivé de fils au      Mur donc Rien.
1 >  Correspond au deuxième 1 de la photo d’arrivé de fils au Mur donc FIL NOIR + pontage FIL MARRON avec le Bornier Numéro 5 de N ( En bas à droite 2 Borniers )
                        3 > Correspond au  3 Fil Orange arrivant du Mur

b.    En bas à Droit  2 Borniers :        4 >  Correspond  au 4 Fil Gris arrivant du Mur
5 > Correspond au 5 Fil MARRON Ponté Avec le     deuxième 1 du Bornier en Haut à Droite.



c.    En bas à Gauche 3 Borniers :     10 > Correspond au 10 de la Photo d’arrivé de Fil au Mur donc Rien.
1 > Correspond au 1 de la photo d’arrivé de Fil au mur donc Fil  VIOLET
                                   2 > Correspond au 2 de la photo d’arrivé de Fil au
                                                                                     Mur donc FIL ROUGE.

Voilà en espérant que l’un d’entre vous puisse me renseigner car les nuits commencent à être froide en  Lorraine

Image supprimé par hostingpics

Sujets pièces jointes

P1130230 BIS.jpg, 46.31 kb, 448 x 336
P1130230 BIS.jpg 46.31 kb, 409 téléchargements depuis. 19-09-2013

P1130231 BIS.jpg, 66.26 kb, 448 x 336
P1130231 BIS.jpg 66.26 kb, 394 téléchargements depuis. 19-09-2013

Citer Message 1

  • PUB

2 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Pour ma part je ne peux pas vous aider, parce que les images ne permettent pas d’être sur en plus avec du courant de 220volts on a pas droit a l'erreur.

Si quelqu'un d'autre peut donner son avis....

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 2

3 Réponse de CAYMAN54 Dernière modification par CAYMAN54 (19-09-2013 18:42:57)

  • Inscrit : 19-09-2013
  • Messages : 6

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Bonsoir Niel,

Merci tout de même, d'ailleurs concernant le Voltage je viens de me rendre compte d'une chose en remettant l'ancien thermostat pour avoir un peu de chauffage ce soir car en faite c'est la programmation qui ne fonctionne plus mais en mode manuel la chaudière se met en fonctionnement, le Potentiomètre de mise en route ( en bas a droite  sur la photo de l ancien thermostat )  est connecté au borne 1 Violet et 2 Rouge qui délivre environ 5.4 Volt, alors qu'une mesure entre la borne1 Noir et 3 Orange me donne du 220 volts ainsi que la 1 Noir et la 4 Gris ?

cela se complique je pense

Citer Message 3

  • Inscrit : 19-09-2013
  • Messages : 6

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Vendredi 20 Sept > Apparemment il n'y a pas 5 Fils mais 4 Fils Le Fil Marron étant Ponté avec le Noir sur le Bornier 1 et allant au Bornier 5, je pense que mon schéma est celui en première page des schéma et Chaudière de Base, la phase ( FIL ORANGE ) allant au bornier A de la nouvelle platine et le Neutre ( FIL NOIR ) allant au bornier B de la nouvelle platine, donc ce serait uniquement deux fils a connecté et cela fonctionnerais en 220.00 volts mais alors pourquoi il y a deux fils le violet et le rouge qui sont alimenté en 5.4 Volts environ ? j'aimerais avoir l'avis d'un expert avant de brancher.

Citer Message 4

  • Inscrit : 03-09-2013
  • Messages : 30

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Bonjour,

Alors là j'avoue que je colle. Nous passons en mode électricien maintenant smile Je continue à chercher et je reviens vers vous dès que j'ai quelques chose.

Par contre une chose, un thermostat qui passe en 220v cela veut dire qu'il est l'interrupteur de la chaudière car normalement il n'y a pas besoin de 220v. Donc faites très attention.

Un conseil aussi pour faire un test de fonctionnement débrancher la chaudière et essayer le thermostat sans l'avoir connecté à la chaudière. Puis activez le thermostat et aller voir au branchement entre la chaudière et le thermostat si le courant arrive correctement. Si avec le testeur électrique tout semble correct alors brancher la chaudière sur le thermostat et faites un test en réel.

Petite chose aussi, qui dit installation d'un thermostat avec du 220v dit avez-vous pensé à mettre une sécurité disjoncteur? Car pensez toujours à protéger votre circuit si un problème arrive pour ne pas vous électrocuter ou n'importe qui.

Citer Message 5

6 Réponse de CAYMAN54 Dernière modification par CAYMAN54 (20-09-2013 15:19:41)

  • Inscrit : 19-09-2013
  • Messages : 6

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Bonjour Brakeos,

Merci pour votre aide, oui je suis votre raisonnement si le thermostat est en 220 Volts cela signifie qu'il est l'interrupteur de la Chaudière.
J'ai testé au Metrix  la sortie des Fil au mur et cela donne ceci:

Sur le schéma Photo 7 > En haut à gauche nous n'avons rien en Borne 1

                                        Sur la deuxième Borne 1 en dessous donc si je teste avec la Borne 3 le Fil Orange j'obtiens du 220 Volts
                                        Idem 220 Volts si je teste avec la Borne 4 Fil Gris En bas a Gauche du schéma

                                        Je ne mentionne pas le Fil Marron Borne 5  qui lui est ponté avec le Noir Borne 1

                                        Par contre sur la Borne en Bas à Droite 1 Violet Ponté avec le 2 Rouge j'obtiens environ 5.4 Volt.

Si je résume bien je pense que ce Thermostat fait bien office d'interrupteur mais à savoir si il fonctionne en 220 ou 5.4 Volt, dans le cas de 5.4 Volt il me suffirait de relier le fil Rouge  au Bornier A de la nouvelle platine et le Violet au Bornier B d'après la photo 3, dans le cas d'un fonctionnement en 220 Volt il me faudrait relier le Fil Noir (  je pense Neutre ) au Bornier B de la nouvelle platine et l'Orange au Bornier A toujours d'après la photo 3, nous allons attendre une confirmation car c'est une chaudière au gaz et j'ai pas envie de faire sauter la maison.

Oui il y a un Disjoncteur car l'installation n'est pas récente et sur le schéma 7 les fils qui arrivent sont ceux de l'ancien thermostat donc 4 Fils vue que le Marron est ponté avec le Noir, donc il me faut savoir lesquels sont a connecté sur le Bornier A et B de de la nouvelle platine, es le Noir avec l'ORANGE ou le GRIS Donc du 220 Volt Ou le Violet et le Rouge donc environ du 5.4 Volt ?

Je n,est pas bien compris le test a faire ?

Citer Message 6

  • Inscrit : 19-09-2013
  • Messages : 6

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

je viens de retrouver le schéma et corrigez moi si je me trompe d'après ce schéma mon branchement serait le Fil Noir sortant du Mur qui est actuellement sur le Bornier 1 irait sur le Bornier A de la nouvelle platine et serait en faite la Phase et le Fil Gris Bornier 5 irait sur la Borne B de la nouvelle platine, ce serait donc du 220 Volt pouvez-vous m'éclairer ?

Image supprimé par hostingpics

Citer Message 7

8 Réponse de X-Niel

  • X-Niel
  • X-Niel
  • Maître Plombier
  • Déconnecté
  • Inscrit : 25-01-2013
  • Messages : 3 613

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Tout cela prends une allure positive et je vais aussi participer avec mes minces connaissances.

Donc nous avons actuellement cette installation, je reposte l'image pour faciliter la lecture.

Image supprimé par hostingpics

Premièrement il faut savoir qu'il faut placer un domino au bout de chaque fil non utilisé pour protéger des faux contacts.

Il faut trouver le fils qui a 220volts et celui qui va avec et les shunter ce qui a mon avis équivaut a l'interrupteur de mise en marche de la chaudière.

Ensuite il faut prendre la boucle de 5 volts qui équivaut au thermostat et les brancher comme sur le schéma suivant.

Soit  A et B

Image supprimé par hostingpics

Si je comprends bien sur le nouveau thermostat:

  • A = Fil commun ou phase

  • B = Normalement Fermé

  • C = Normalement Ouvert

Bon nous savons que la on utilise deja les 4 fils l'alimentation et le thermostat, le 5eme fil doit alors correspondre a la deuxième vitesse du bruler.

En procédant par élimination il serait le fil noir, la phase puis le fil orange une vitesse et le fil gris la seconde vitesse.

Voila moi point de vue et une explication qui me semble cohérente, mais sans être sur.

Ma collaboration ne se substitue pas aux DTU relatifs, je ne pourrais être tenu pour responsable en cas de fausse information. Vos travaux dépassent vos capacités, n’hésitez pas a demander un devis: simple, rapide, gratuit et sans engagement.

Citer Message 8

  • Inscrit : 19-09-2013
  • Messages : 6

Re : Remplacement Thermostat SCHRAG RT 6 U par HONEYWELL THR 870 B

Bonjour,

En effet Niel, pour moi le Noir serait la phase et le Orange est Gris les vitesse.
Hors j'ai eu une réponse sur un autre Forum comme quoi suivant mon dernier schéma ( Fiche installation Shrag ) il fallait que je connecte le Fil Violet Bornier 1 qui correspond a T2  en bas a droite et le Fil  Orange Bornier 3 en haut à gauche qui correspond à T1

( Bonsoir!
Pour faire simple! couper tous ces fils,débrancher ceux qui vont du TH a la prise chaudière(sur l'alimentation du TA)!,brancher sur la prise européenne de la chaudière 2 fils au choix sur T1 et T2 ,ensuite ces 2 fils les brancher sur A et B sur le thermostat!,ce sera le plus simple et le plus sur(les fils en trop,les garder en réserve dans les boitiers(au cas ou!)

Sur le schéma on voit bien T1 qui correspond à mon Fil Orange et T2 qui correspond à mon Fil Violet
Quand  pense tu ? je mesure 54 volt environ sur c'est deux fils

Citer Message 9
