Sujet : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

Bonjour à tous.

J'ai une chaudière vaillant VCW 242 E M
Sur cette chaudière était installé un thermostat vaillant ref: VRT-ZA (voir photos) qui ne fonctionne pas, et branché sur les bornes 7, 8 et 9 du bornier de la chaudière (fil gris à droite de la photo) et un shunt branché sur les bornes 3 et 4.

Je veux brancher à la place un thermostat programmable Honeywell CM901, que l'on m'a donné (voir photo) en me servant du fil existant.

Pouvez-vous me donner la marche à suivre et me dire sur quelles bornes je dois brancher le nouveau thermostat?
Merci d'avance.
Je joins les photos nécessaires.
Désolé, je n'ai pù mettre que deux photos, qui ne sont pas les plus représentatives.

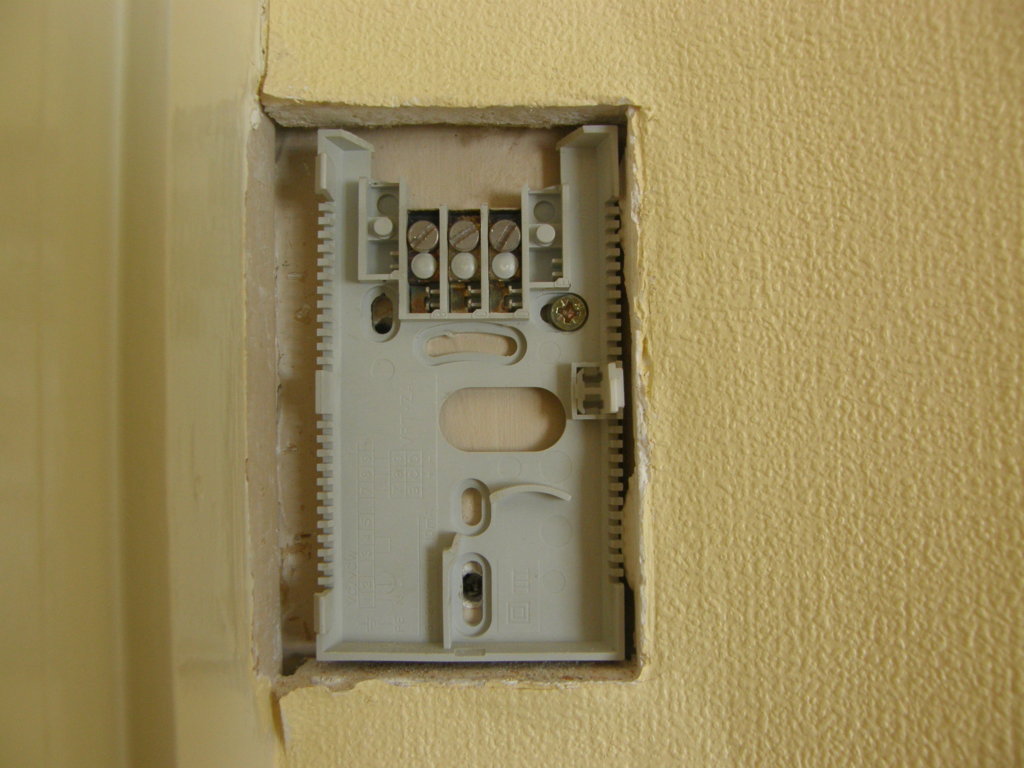

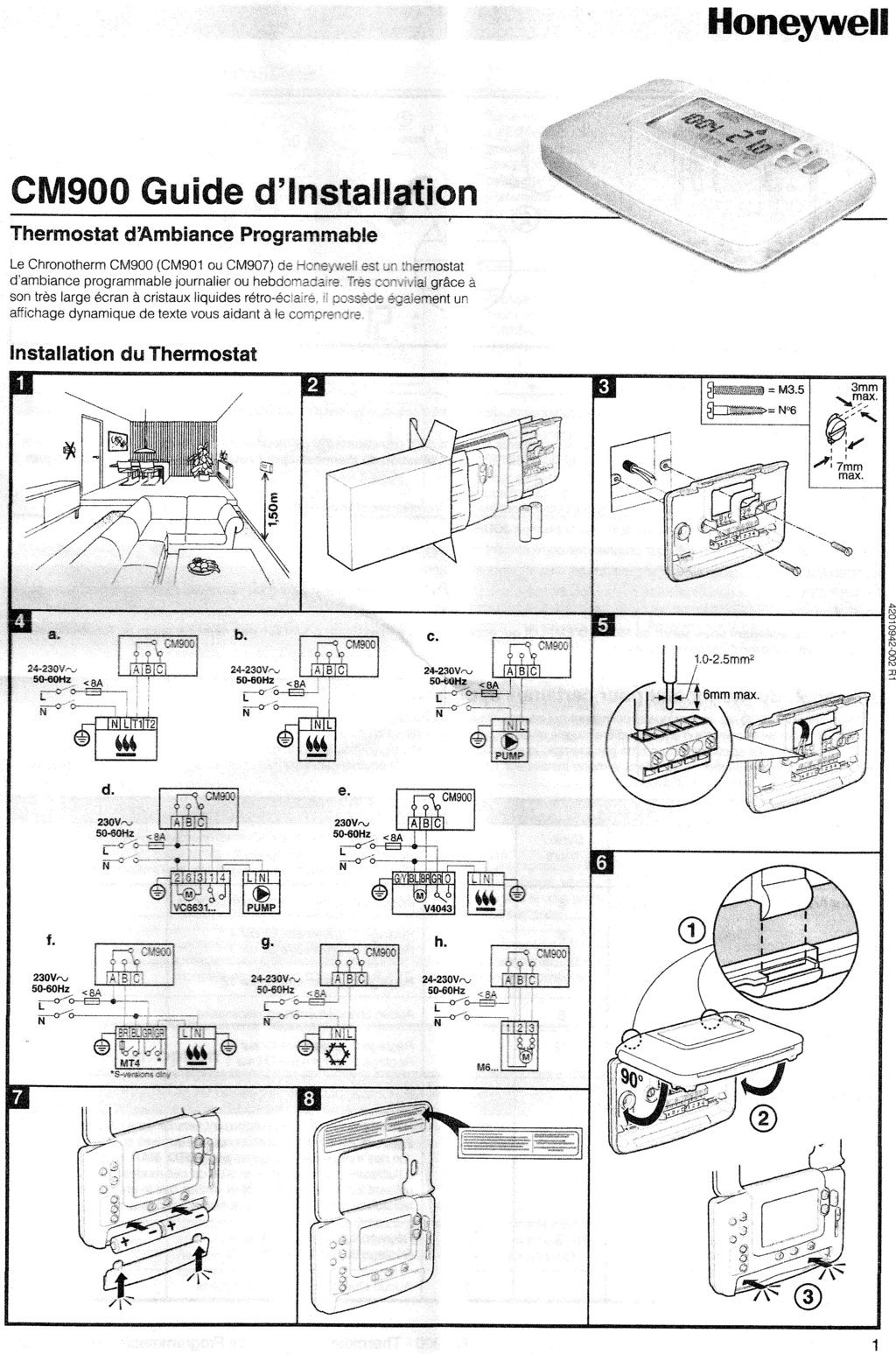

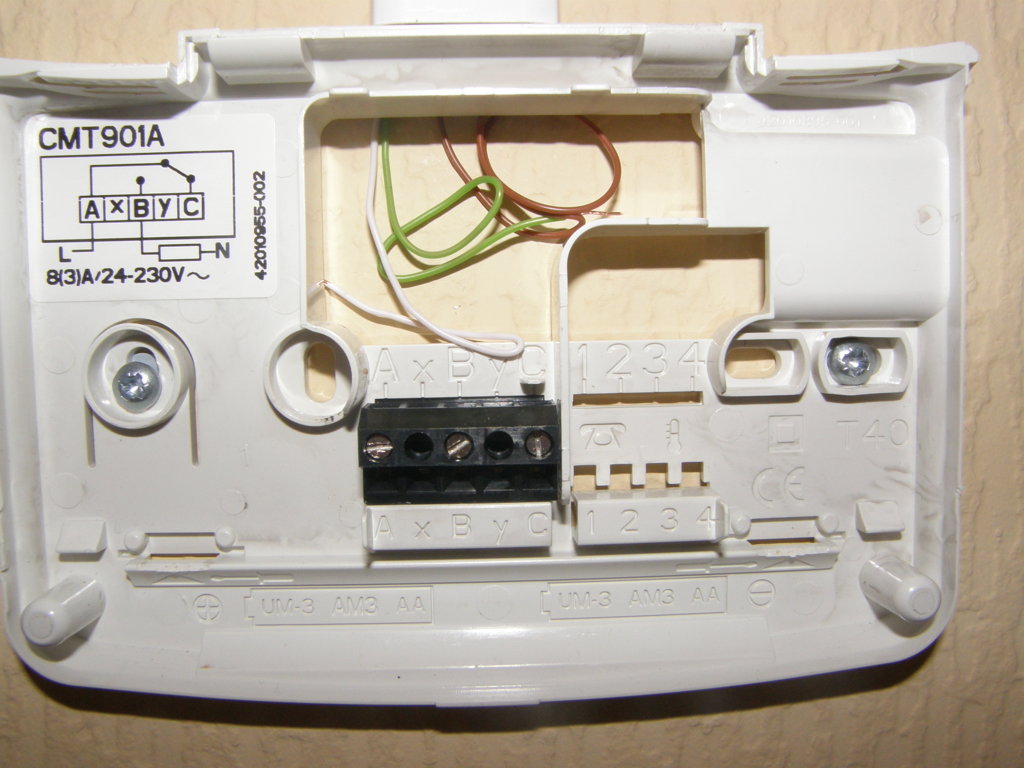

Images du nouveau thermostat

Sujets pièces jointes

img003 (FILEminimizer).jpg, 310.33 kb, 1024 x 1547
img003 (FILEminimizer).jpg 310.33 kb, 716 téléchargements depuis. 04-09-2012

P9030001 (FILEminimizer).JPG, 115.67 kb, 1024 x 768
P9030001 (FILEminimizer).JPG 115.67 kb, 286 téléchargements depuis. 04-09-2012

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

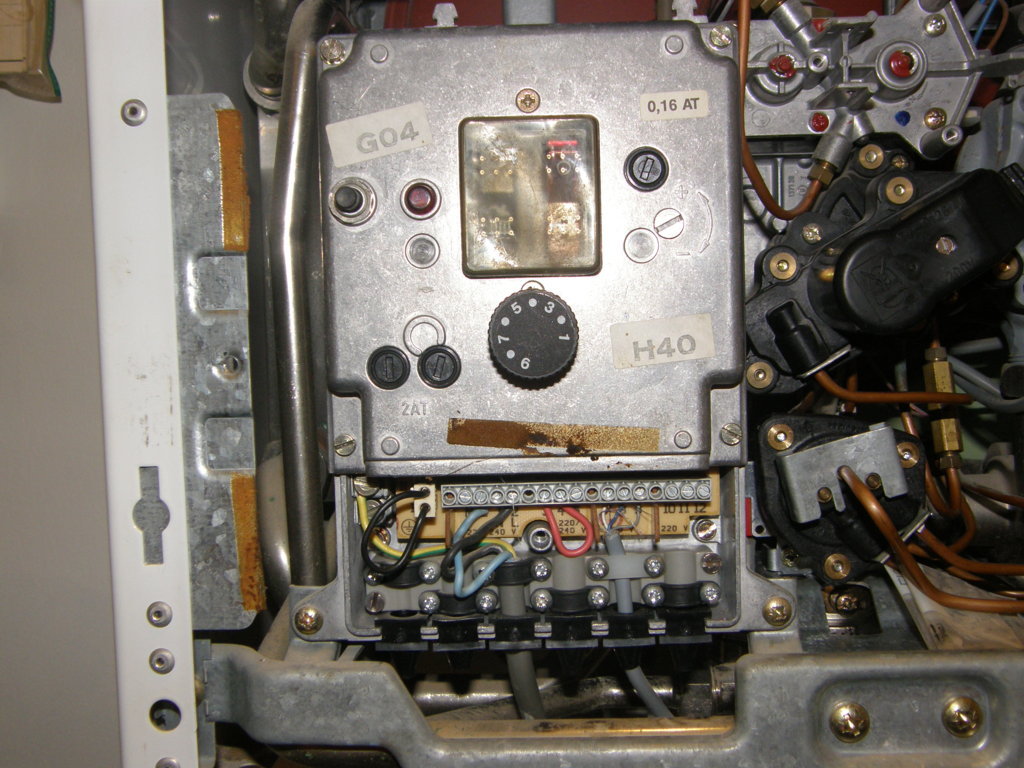

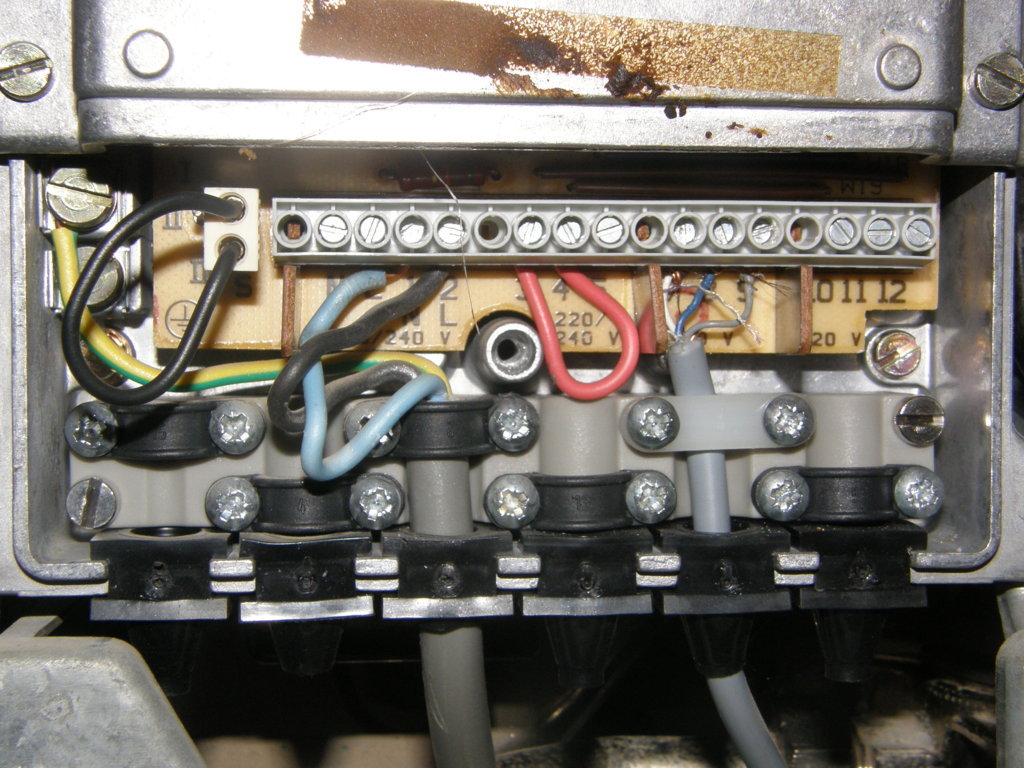

Voici 2 autres photo qui représentent la chaudière

Sujets pièces jointes

P9030003 (FILEminimizer).JPG, 178.66 kb, 1024 x 768
P9030003 (FILEminimizer).JPG 178.66 kb, 676 téléchargements depuis. 04-09-2012

P9030004 (FILEminimizer).JPG, 172.09 kb, 1024 x 768
P9030004 (FILEminimizer).JPG 172.09 kb, 677 téléchargements depuis. 04-09-2012

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

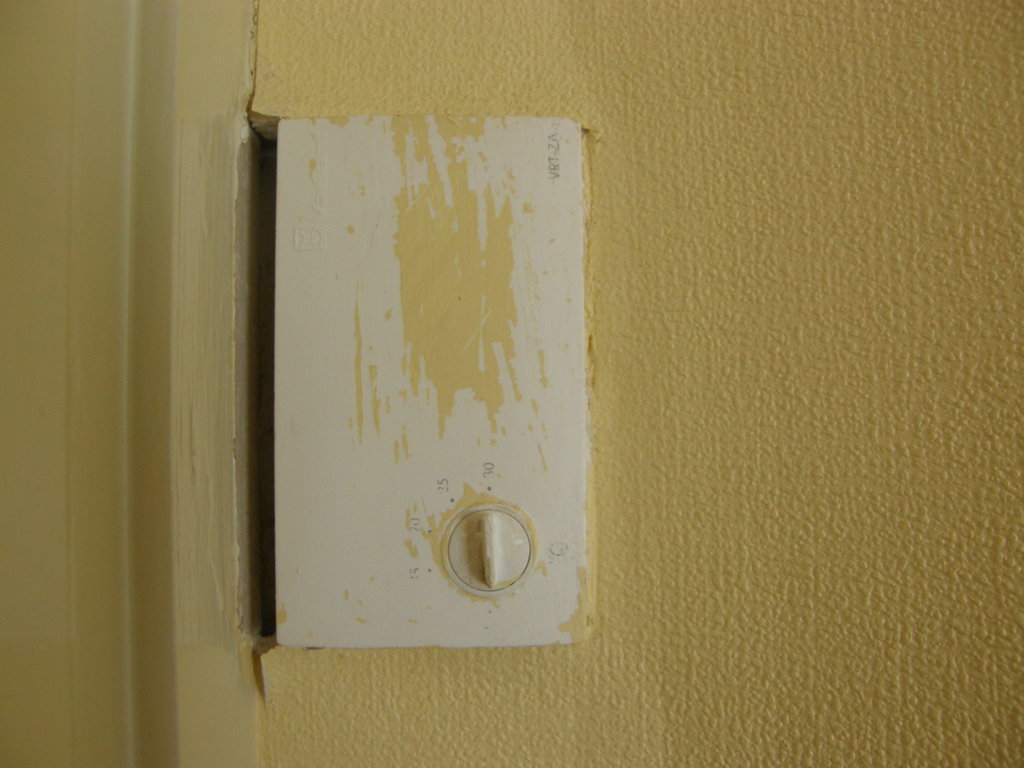

Et enfin les images de l'ancien thermostat.

Sujets pièces jointes

P9040001 (FILEminimizer).JPG, 105.22 kb, 1024 x 768
P9040001 (FILEminimizer).JPG 105.22 kb, 259 téléchargements depuis. 04-09-2012

P9040002 (FILEminimizer).JPG, 119.17 kb, 1024 x 768
P9040002 (FILEminimizer).JPG 119.17 kb, 294 téléchargements depuis. 04-09-2012

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

Si un modo passe par la il serais plus pratique de jumeler tous les sujets en un seul, si c'est faisable.

Allah nous donne la connaissance, il faut la partager.

Moi aussi:  Je Suis Charlie

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

Bonjour

Oui....  tout a fait, il est possible de fusionner plusieurs sujets, ce que j'ai fais d'ailleurs.

Je vais me pencher sur la question et je posterais la réponse une fois que j'airais regardé les images.

Edit

Sur le nouveau thermostat; il n'y a pas de doute, vous prenez deux fils et vous branchez 1 sur le bornier A puis l'autre sur le bornier B.

Le bornier C équivaut a l'allumage de la clim si vous désirez la piloter ou tout autre apareil qui doit etre allumé une fois le température de référence atteinte.

Sur la chaudière je ne sais pas du tout  car je ne ne vois pas le schéma qui est dessiné, sur le thermostat ancien, ni sur la chaudière, il est possible que ce soit 7 et 8 ou 7 et 9, enfin sur ce point je ne peux vous conseiller, pour ne pas vous enduire en erreur.

Attention le nouveau thermostat ne fonctionne qu'avec deux fils ne branchez pas le troisièmement, car il ne sers a rien

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

Désolé pour le cafouillage, et merci de votre réponse.
C'est dommage que l'on ne puisse pas mettre plus de deux photos par message.

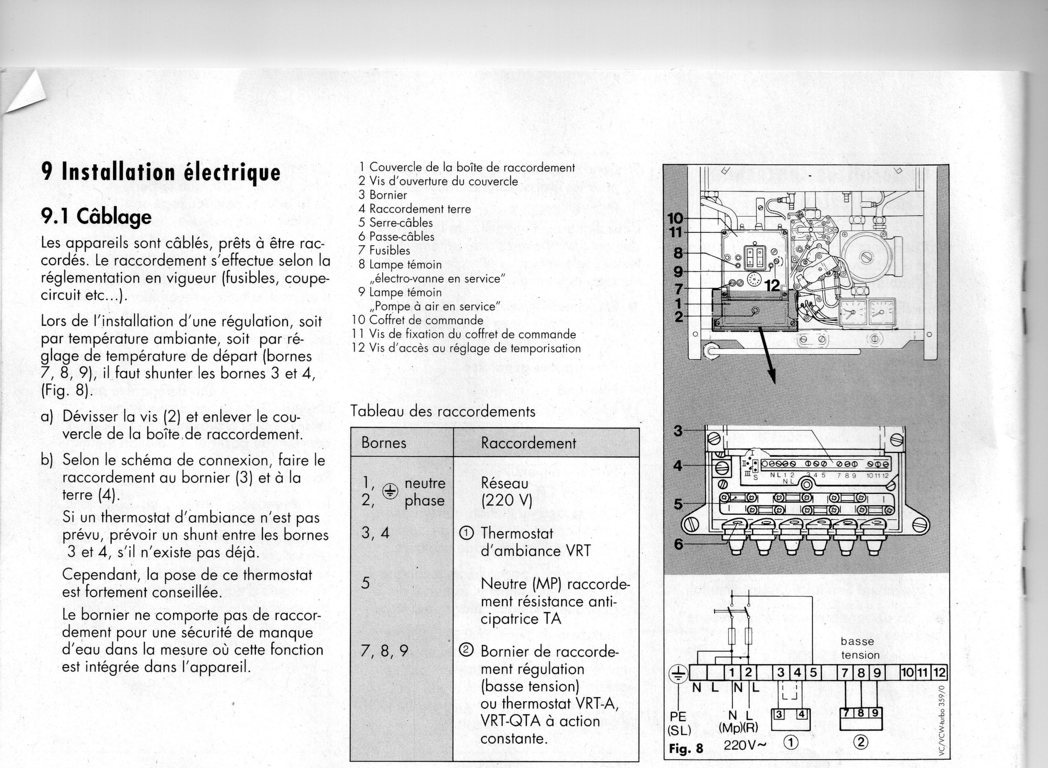

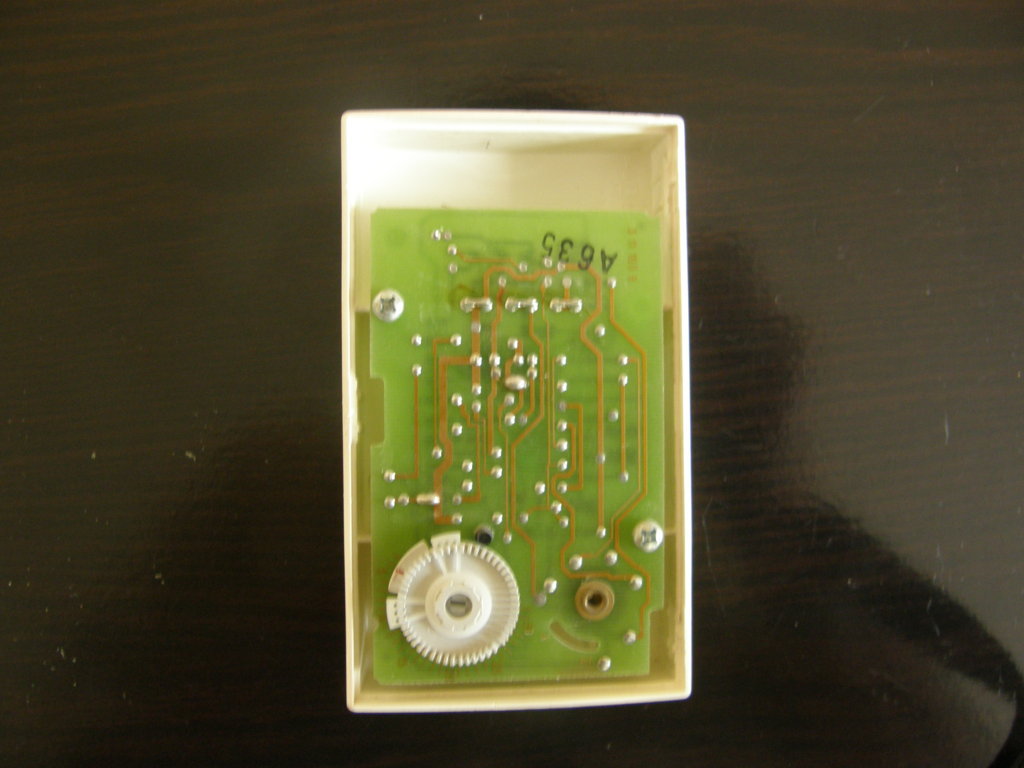

Si cela peut vous être utile, j'ai trouvé ce schéma dans la notice d'installation de la chaudière. Si j'ai bien compris, il suffirait de brancher les deux fils allant au thermostat, sur les bornes 3 et 4? à la place du shunt? et débrancher 7, 8 et 9? mais je préfère avoir votre avis, je ne connais rien à ce sujet.  Je vous joins aussi la photo de l'intérieur de l'ancien thermostat.(si cela peut vous servir)
Cordialement.
panic59.

Sujets pièces jointes

img004 (FILEminimizer).jpg, 167.44 kb, 1048 x 768
img004 (FILEminimizer).jpg 167.44 kb, 617 téléchargements depuis. 04-09-2012

P9040003 (FILEminimizer).JPG, 86.47 kb, 1024 x 768
P9040003 (FILEminimizer).JPG 86.47 kb, 268 téléchargements depuis. 04-09-2012

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

Re

Je confirme la solution que vous avez vous même trouvé.

Sur le nouveau thermostat: Il n'y a pas de doute, vous prenez deux fils et vous branchez 1 sur le bornier A puis l'autre sur le bornier B.


Sur la chaudière Débranchez les fils sur les borniers 7,8 et 9.

Branchez votre thermostat a la place du shunt sur les borniers 3 et 4.

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

Merci de votre confirmation, je fais l'essai demain et je vous tiens au courant.

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

bonjour,

J'ai fais le branchement comme prévu sur les bornes 3 et 4, et ça fonctionne.
Solution à garder dans les archives, ça pourra peut-être aider quelqu'un.

Merci encore pour votre aide.
cordialement.
panic59

Re : [Résolu] Branchement thermostat d'ambiance sur vaillant VCW242EM

Merci panic59 de votre retour.

Allah nous donne la connaissance, il faut la partager.

Moi aussi:  Je Suis Charlie
